プラスチック廃棄物問題に画期的な解決策が登場した。カリフォルニア大学バークレー校（UCバークレー）の研究チームが、使用済みプラスチックを気化させ、新しいプラスチック製品の原料として再利用できる革新的な化学プロセスを開発した。この技術は、環境問題の大きな要因となっているプラスチックごみの大幅な削減に貢献し、循環型経済の実現に向けた重要な一歩となる可能性を秘めている。
プラスチック廃棄物を有用な資源に変える革新的技術
UCバークレーの化学科教授John Hartwig氏が率いる研究チームは、ポリエチレンとポリプロピレンという2種類の主要なプラスチックを効率的に分解し、再利用可能な化学物質に変換する方法を発見した。これらのプラスチックは、世界中で発生する使用済みプラスチックの約3分の2を占めており、その多くが埋め立て処分や焼却処理されている現状がある。
Hartwig教授は、「私たちの身の回りには、ランチバッグや洗濯洗剤のボトル、牛乳パックなど、膨大な量のポリエチレンとポリプロピレンが使われています。今回開発したプロセスにより、これらの物品を原料モノマーに戻すことができるようになりました。私たちは通常は安定している炭素-炭素結合を切断する化学反応を考案したのです」。
この新しい技術の特徴は、安価で固体の触媒を使用していることだ。これにより、大規模な連続フロープロセスでの使用が可能となり、産業レベルでの実用化に向けた重要な段階をクリアしている。研究チームは、ナトリウムをアルミナに担持した触媒と、タングステン酸化物をシリカに担持した触媒を組み合わせることで、プラスチック廃棄物を効率的に分解し、新しいプラスチック製造の原料となるプロピレンやイソブチレンなどの気体に変換することに成功した。
この技術により、これまでリサイクルが困難だったポリエチレンとポリプロピレンのプラスチックに対して、ペットボトルと同様の循環型リサイクルの可能性が開かれた。Hartwig教授は、「ペットボトル用のポリエステルと同じような循環性を、ポリエチレンとポリプロピレンにもたらすことができました」と述べ、この技術の重要性を強調している。
プラスチック分解技術の詳細と今後の展望
この新しい化学プロセスは、2つの段階で進行する。まず、ナトリウムを担持したアルミナ触媒がプラスチック高分子鎖を効率的に切断し、反応性の高い二重結合を持つ断片を生成する。次に、タングステン酸化物を担持したシリカ触媒が、これらの断片とエチレンガスを反応させ、プロピレン分子を形成する。この過程はオレフィンメタセシスと呼ばれ、高分子鎖全体がプロピレンに変換されるまで繰り返される。

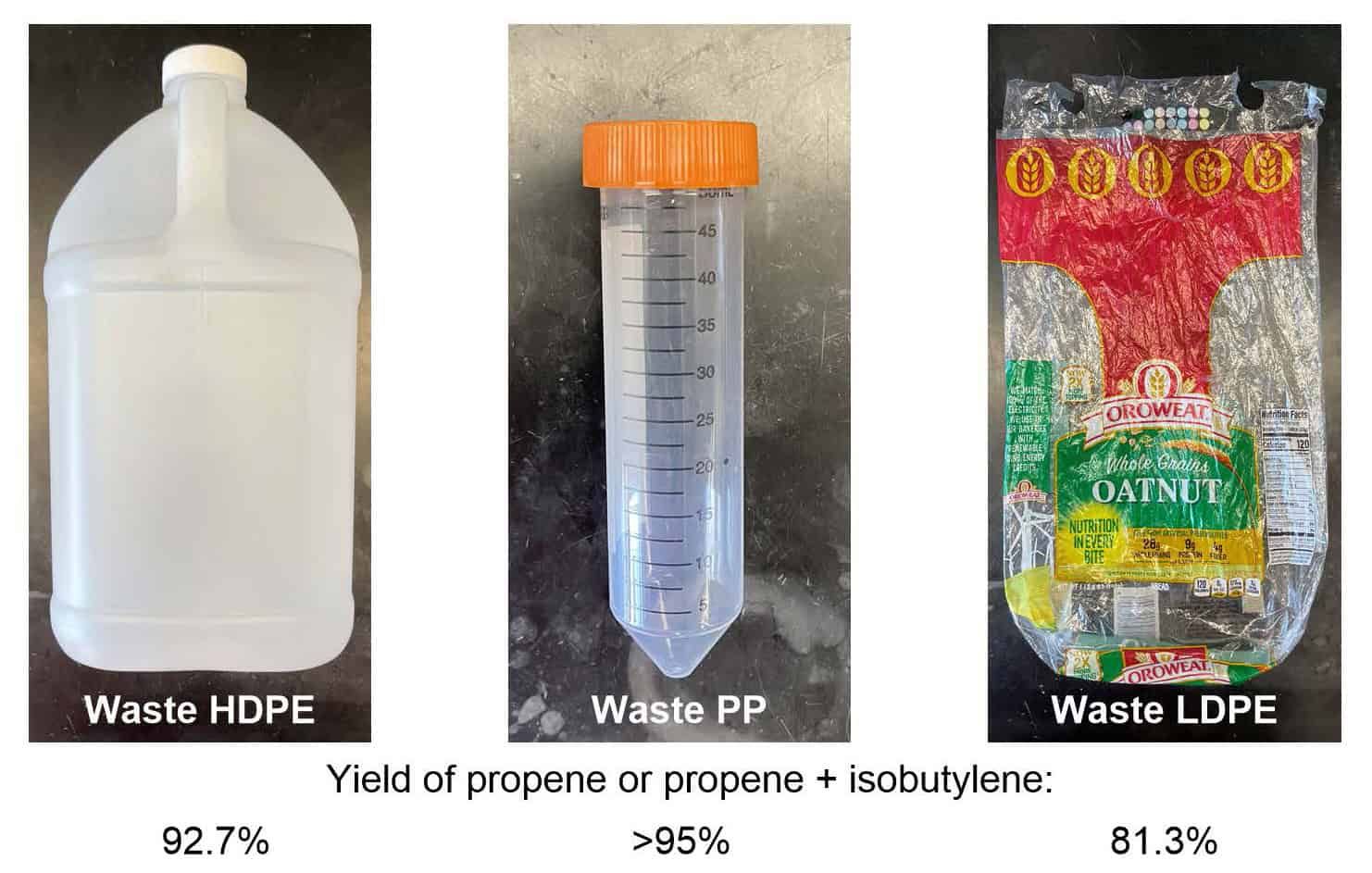

研究チームは、ポリエチレンとポリプロピレンの混合物を約90%の効率でプロピレンとイソブチレンに変換することに成功した。単一のプラスチックタイプでは、さらに高い収率が得られている。この技術の大きな利点は、以前の方法で必要だった水素除去のステップが不要になったことだ。これにより、プロセスの効率と実用性が大幅に向上している。
UCバークレーの化学・バイオ分子工学科の教授であるAlexis Bell氏は、この技術の産業応用の可能性について言及している。「大規模な産業反応のほとんどは連続プロセスで行われています。トンレベルの製品を作るためにバッチ処理を繰り返すのは煩雑すぎるのです」と説明する。連続フロープロセスは、触媒の回収と再利用を容易にし、コスト削減と環境負荷の低減につながる。また、反応条件のより良い制御が可能となり、製品の品質と収率の管理が向上する。
しかし、この技術の実用化に向けては、まだいくつかの課題が残されている。研究チームは、触媒の寿命と再生、特にナトリウムを担持したアルミナ触媒の改善に取り組んでいる。また、反応器の構成のスケールアップや、添加物や不純物の影響についてさらなる研究が必要である。
Hartwig教授は、「世界はすぐにポリエチレンとポリプロピレンを完全になくすことはできません。これらのプラスチックは安価で優れた特性を持っているため、広く使用されています」と述べ、現実的なアプローチの重要性を強調している。「もし循環型にする方法を見つけられれば大きな前進になると言われていましたが、私たちはそれを実現しました。商用プラントの構想を始めることができるでしょう」。
この技術は、プラスチック添加物の存在下でも効果的に機能することが確認されている。しかし、ポリ塩化ビニル（PVC）やポリエチレンテレフタレート（PET）などの特定の添加物は触媒の効果を低下させる可能性がある。幸いなことに、これらの材料はポリエチレンやポリプロピレンから容易に分離できる。Hartwig教授は、「私たちの触媒は、密度による分離が困難な汚染物質であるポリスチレンにも耐性がありました。フタル酸エステル添加剤によって触媒が被毒されることもわかりました。廃棄プラスチックには他にも多くの添加物や不純物が存在する可能性があり、今後の研究でそれらへの耐性をテストする予定です」と述べている。
この革新的な技術は、プラスチックのリサイクルに関する従来の常識を覆し、より持続可能な循環型経済の実現に向けた重要な一歩となる可能性を秘めている。今後の研究開発と産業界との協力により、この技術が実用化され、世界的なプラスチック廃棄物問題の解決に貢献することが期待される。
論文
参考文献
- University of California, Berkeley: New process vaporizes plastic bags and bottles, yielding gases to make new, recycled plastics
研究の要旨
ポリエチレン、ポリプロピレン、およびこれら2つのポリマーの混合物を選択的に変換し、大量需要のある製品を形成することは、現在の方法では選択性が低く、大量の温室効果ガスを発生させ、あるいは高価な使い捨て触媒に依存しているため、緊急に必要とされている。 不飽和ポリオレフィンの異性化エーテル分解は、エネルギー的にも環境的にも実行可能なプロピレンとイソブチレンの合成ルートとなりうるが、貴金属均一系触媒と不飽和ポリオレフィンが必要であり、このプロセスはポリエチレンに限られているのが現状である。 我々は、シリカ上の酸化タングステンとガンマ-アルミナ上のナトリウムの単純な組み合わせにより、出発ポリオレフィンの脱水素を必要とせず、320℃で90％以上の収率で、ポリエチレン、ポリプロピレン、またはこれらの混合物をプロピレンまたはプロピレンとイソブチレンの混合物に変換することを示す。
コメント
