マサチューセッツ工科大学(MIT)の研究チームが、半導体を使用せずに3Dプリンターで電子デバイスを製造する画期的な技術を開発した。この成果は学術誌「Virtual and Physical Prototyping」に掲載され、電子機器製造の民主化に向けた重要な一歩として注目を集めている。
従来の半導体製造の限界を打破
現代社会において、半導体は私たちの生活に不可欠な存在となっている。しかし、その製造には深刻な構造的問題が存在する。2020年のCOVID-19パンデミックは、世界の半導体製造能力が極めて限られた地域に集中している現状を浮き彫りにした。特に最先端の10ナノメートル以下の製造プロセスについては、2021年時点で92%という圧倒的なシェアが台湾に集中している状況にある。
この極端な地域的偏在は、サプライチェーンの脆弱性という深刻な問題を引き起こしている。自然災害や地政学的緊張による供給途絶のリスクに加え、高額な設備投資と長期の開発期間が必要となることから、新規参入が著しく困難となっている。その結果、中小企業や研究機関による革新的な試作開発が制限され、地域間の技術格差も拡大の一途を辿っている。
こうした状況にはもちろん多くの懸念がある。今回MITの研究者らが提示したアイデアは、そうした半導体への依存を軽減し、電子機器の製造という能力を一般の企業や教育現場、一般家庭にももたらす可能性を秘めた物だ。研究を主導したLuis Fernando Velásquez-García研究主任は次のように語る：「この技術には本当に将来性があります。シリコンの半導体としては太刀打ちできませんが、我々の目的は既存の技術を置き換えることではなく、3Dプリント技術を未開の領域に押し進めることにあります。端的に言えば、これは技術の民主化に関する話なのです」。
銅含有PLAが示す特異な性質
興味深いことに、この画期的な発見は当初の研究目的とは異なる実験から生まれた。研究チームは磁気コイルの製作実験中に、銅ナノ粒子を含むポリ乳酸（PLA）フィラメントが特異な電気的性質を示すことを発見したのだ。このフィラメントに電流を流すと、大きな抵抗値のスパイクが発生し、電流を止めると元の状態に戻るという可逆的な性質を示したのである。
この現象は「ポリマー正温度係数（PPTC）効果」として知られ、通常の半導体トランジスタに似た挙動を示す。研究チームは、この性質を利用して論理ゲートなどの基本的な電子回路の作製に成功した。

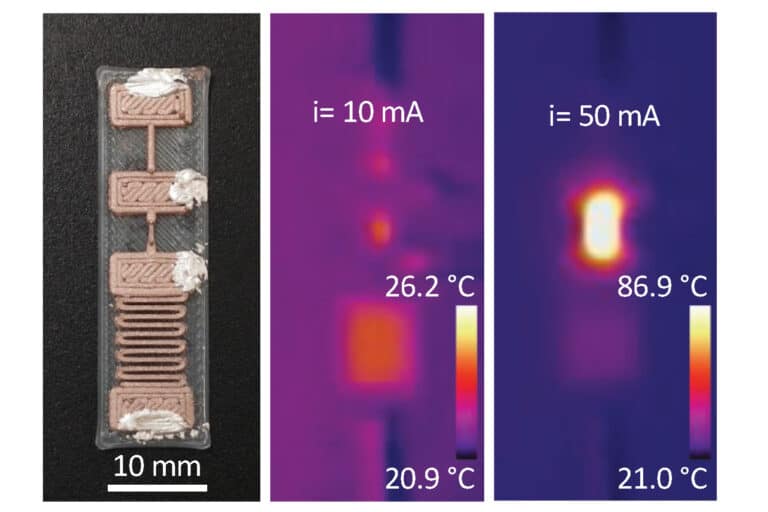

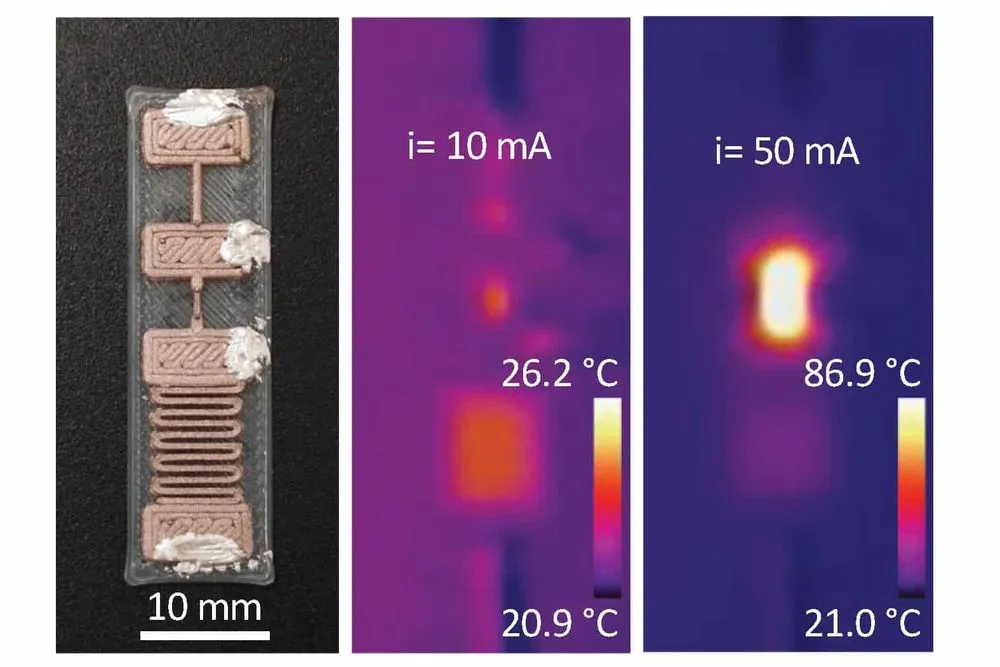

このフィラメントに一定以上の電流を流すと、抵抗値が数桁のオーダーで急激に上昇し、電流を遮断すると元の状態に復帰する可逆的な性質を示すことが明らかになった。研究チームは4000回以上の繰り返し試験を行い、性能劣化がないことも確認している。
さらに、この現象には興味深い温度依存性が存在する。表面温度が約40℃に達すると抵抗値が急上昇し、冷却時には30℃付近で元の抵抗値に回復する。また、導体の断面積が小さいほど応答が速くなり、局所的な電流密度による制御が可能であることも判明した。
この技術の最も革新的な点は、高価なクリーンルーム設備や複雑な製造プロセスを必要としないことにある。一般的な3Dプリンターと市販の材料を使用して、論理ゲート（NOT、OR、AND）やリセッタブルヒューズ、簡易的なスイッチング素子、さらにはモーター制御回路まで製作できることが実証されたのだ。
現状の限界と将来の可能性
しかし、この技術にも課題がある。現時点での技術的課題として、動作周波数が1Hz未満にとどまることや、消費電力が数ワット程度と大きいこと、デバイスサイズの微細化に限界があることなどが挙げられる。また、製造の再現性にも改善の余地が残されている。
しかし、この技術は教育用途での電子回路実習や、遠隔地での応急的な電子機器修理、さらには宇宙船上でのオンデマンド部品製造など、特徴的な応用分野での活用が期待されている。
特筆すべきは、この技術が生分解性材料を使用し、製造時のエネルギー消費も従来より少ないという環境面でのメリットである。また、複数の材料を組み合わせることで、より高度な機能を持つデバイスの開発も視野に入れることができる。
スタンフォード大学のRoger Howe名誉教授は「この技術により、3Dプリント構造への電子機器の直接組み込みが可能になる。特に宇宙応用での可能性は興味深い」と評価している。
この革新的な技術は、電子機器製造の新たな可能性を切り開くものとして、今後の発展が期待されている。半導体技術の完全な代替を目指すものではないが、特定用途における有力な選択肢として、製造技術の民主化に大きく貢献する可能性を秘めているのだ。
研究チームは現在、より複雑な回路の製作と性能向上に取り組んでおり、この技術が電子機器製造の新たな選択肢となることが期待されている。3Dプリント技術による電子機器の民主化は、まさに始まったばかりなのである。
論文
- Virtual and Physical Prototyping: Semiconductor-free, monolithically 3D-printed logic gates and resettable fuses
参考文献
研究の要旨
積層造形は、完全に機能する電気機械デバイスを安価にワンステップで製造できる可能性を秘めている。 しかし、機械部品や受動的な電気部品の3Dプリンティングは十分に発達しているものの、インテリジェント・デバイスの基礎となるアクティブ・エレクトロニクスの完全な3Dプリンティング製造は、依然として難題である。 既存の3Dプリント・アクティブ・エレクトロニクスの例は、可能性を示しているが、統合性とアクセシビリティに欠けている。 本研究では、材料押し出しによる初の完全3Dプリントアクティブエレクトロニクス、すなわち最もアクセスしやすく汎用性の高い付加製造プロセスの1つを報告する。 この技術は、初の完全に3Dプリントされた半導体フリーのソリッドステート・ロジック・ゲートと、初の完全に3Dプリントされたリセット可能なヒューズの実装を通じて実証された。 このデバイスは、3Dプリントされた銅で強化されたポリ乳酸の狭い痕跡に影響することが発見された正の温度係数現象を利用している。 報告されたデバイスは、半導体集積回路に対して競争力のある性能を発揮するものではないが、材料押し出し積層造形に内在するカスタマイズ性とアクセシビリティが、この技術を有望な破壊的技術にしている。 この研究は、半導体を使わない電子デバイス製造の民主化への足がかりとなるものであり、従来の製造センターから遠く離れたカスタム・インテリジェント・デバイスの製造に直ちに役立つものである。
