半導体大手のAMDが、次世代半導体製造の要となるガラス基板に関する重要特許（特許番号：12080632）を取得した。この特許は、将来のマルチチップレットプロセッサー向けに従来の有機基板に代わるガラス基板技術をカバーしており、データセンターから携帯端末まで幅広い応用が期待されている技術となる。
ガラス基板がもたらす革新的な特性

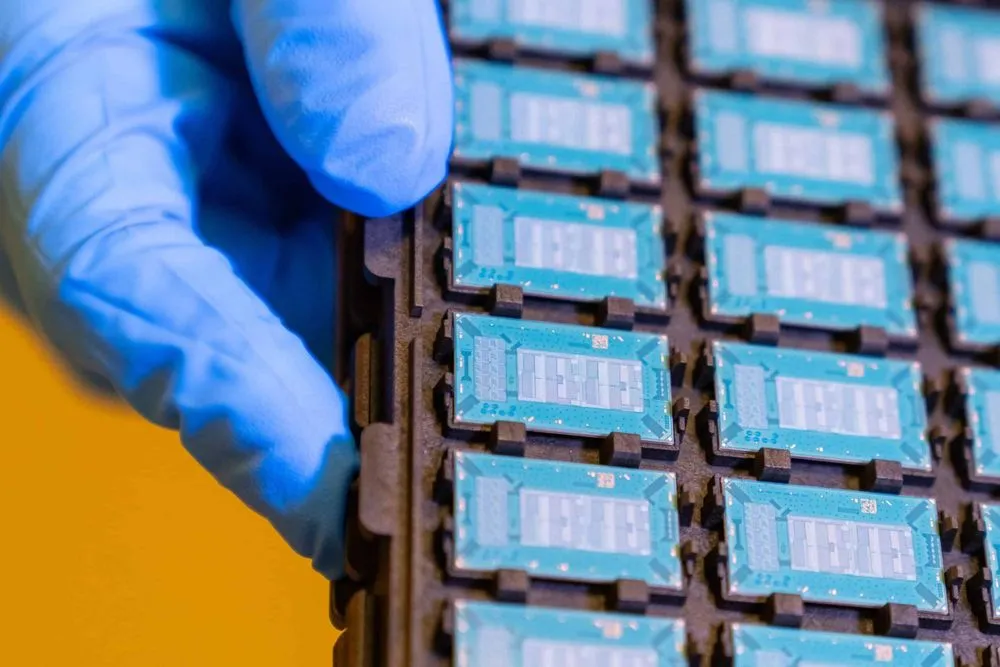

ガラス基板は、ホウケイ酸ガラス、石英、溶融シリカなどの高純度材料から製造される次世代のチップ基板技術である。この新しい基板材料は、従来の有機材料と比較して複数の革新的な特性を備えており、半導体パッケージングの性能を根本から変革する可能性を秘めている。
最も重要な特性は、その優れた平坦性と寸法安定性である。これらの特性は、システムインパッケージにおける超高密度インターコネクトのリソグラフィー精度を飛躍的に向上させる。具体的には、チップレット間の相互接続をより高密度かつ高精度に実現できることを意味し、結果としてより複雑な集積回路の実装が可能となる。
さらに、ガラス基板は優れた熱的安定性と機械的安定性を備えている。この特性は特にデータセンタープロセッサーのような高温・高負荷環境下で重要な意味を持つ。従来の有機基板と比較して、高温下での寸法変化が少なく、より安定した動作を実現できる。また、機械的な強度も高いため、製造工程や実際の使用環境における信頼性が大幅に向上する。
熱伝導特性においても、ガラス基板は従来材料を上回る性能を示す。これにより、高性能プロセッサーで課題となっている熱管理の効率が改善され、結果としてより高い動作周波数や持続的な性能発揮が可能となる。特に、AIプロセッシングや5G通信などの高周波アプリケーションにおいて、信号損失の低減と熱管理の両面で優位性を発揮することが期待される。
技術的課題と革新的な解決策
ガラス基板技術の実用化における最大の技術的課題は、Through Glass Vias（TGV）の実装である。TGVはガラス基板内に形成される垂直方向の導電経路で、データ信号と電力の伝送を担う極めて重要な構造要素である。AMDの特許では、この課題に対する複数の革新的なアプローチが詳細に記述されている。
TGV製造における主要な技術として、レーザードリル加工、ウエットエッチング、磁気自己組織化の三つの方法が提案されている。中でもレーザードリル加工は現時点で最も確立された技術であるが、ガラス特有の物理特性により、従来の有機基板への穴あけとは異なる高度な制御が必要となる。一方、ウエットエッチングと磁気自己組織化は比較的新しい技術であり、より精密なビア形成の可能性を秘めているものの、量産化に向けてはさらなる技術的成熟が必要とされている。
特許で注目すべきもう一つの革新は、複数のガラス基板を接合するための新しい手法である。従来のはんだバンプに代わり、銅ベースの接合技術を採用することで、より強固でギャップのない接続を実現している。この手法の最大の利点は、従来必要とされていたアンダーフィル材料が不要となることである。アンダーフィル材料の排除は、製造工程の簡略化だけでなく、熱的・機械的信頼性の向上にも貢献する。
リディストリビューション層の革新
リディストリビューション層（再配線層）は、チップとその外部コンポーネントの間で信号と電力を効率的にルーティングする重要な役割を担う構造である。AMDの特許で提案された新しい製造手法は、この領域に大きな技術革新をもたらすものとなっている。
従来のリディストリビューション層は、有機基板の両面に構築されていたが、新特許で提案された技術では、ガラスウェハの片側にのみ構築する画期的な方法が示されている。この非対称な構造は、有機誘電体材料と銅配線を使用しながらも、従来とは異なる製造プロセスを採用することで実現される。片側構造の採用により、製造工程の簡素化と信頼性の向上が同時に達成されている。
この新しい構造の重要な特徴は、ガラス基板との界面における優れた密着性である。特許では、有機誘電体材料とガラス基板の間に特殊な接着層を設けることで、熱応力による剥離や劣化を防ぐ手法が詳細に説明されている。この技術により、高温環境下での動作安定性が大幅に向上し、データセンター向けの高性能プロセッサーなど、過酷な使用条件下での信頼性が確保される。
Xenospectrum’s Take
AMDの今回の特許取得は、同社がファウンドリービジネスから撤退した後も、半導体製造技術における研究開発を着実に進めてきたことを物語るものだ。Intel、Samsungなども同様の技術開発を進めているが、AMDが特許という形で知的財産を確保したことは、今後のチップレット時代における同社の競争力を大きく高めるだろう。今後、実際の製造はTSMCに委託しているAMDが、製造技術の特許で主導権を握ることになるかもしれない。
