Samsungが、コンピューターの処理性能を大きく向上させる可能性を秘めた革新的なメモリ技術の開発を加速している。「セレクターオンリーメモリ（SOM）」と呼ばれるこの新技術は、現在のDRAMとSSDの長所を組み合わせ、高速なデータアクセスと大容量ストレージの両立を実現するものである。同社は最新のAIシミュレーション技術を活用し、実用化に向けた材料開発のブレイクスルーを達成した。
1つの材料で2つの機能を実現する画期的な技術
SOMの革新性は、その構造にある。従来のメモリ技術では、データの読み書きを制御する「セレクター」とデータを保持する「メモリセル」という2つの部品が必要であった。これに対してSOMは、特殊なカルコゲナイド材料を用いることで、この2つの機能を1つの材料で実現することに成功している。
カルコゲナイド材料は、電気を通す「導電状態」と通さない「抵抗状態」を切り替えることでデータを記録する。この特性により、電源を切ってもデータが消えない不揮発性と、高速なデータアクセスを両立させることが可能となった。さらに、メモリチップの構造が大幅に簡素化されることで、より高密度な実装も実現できる。
AIシミュレーションが開発期間を大幅短縮
SOM開発における最大の課題は、最適な材料の選定であった。理論上、4,000以上のカルコゲナイド材料の組み合わせが候補となり得るが、従来の実験的アプローチではすべての組み合わせを検証することは時間的にもコスト的にも現実的ではなかった。

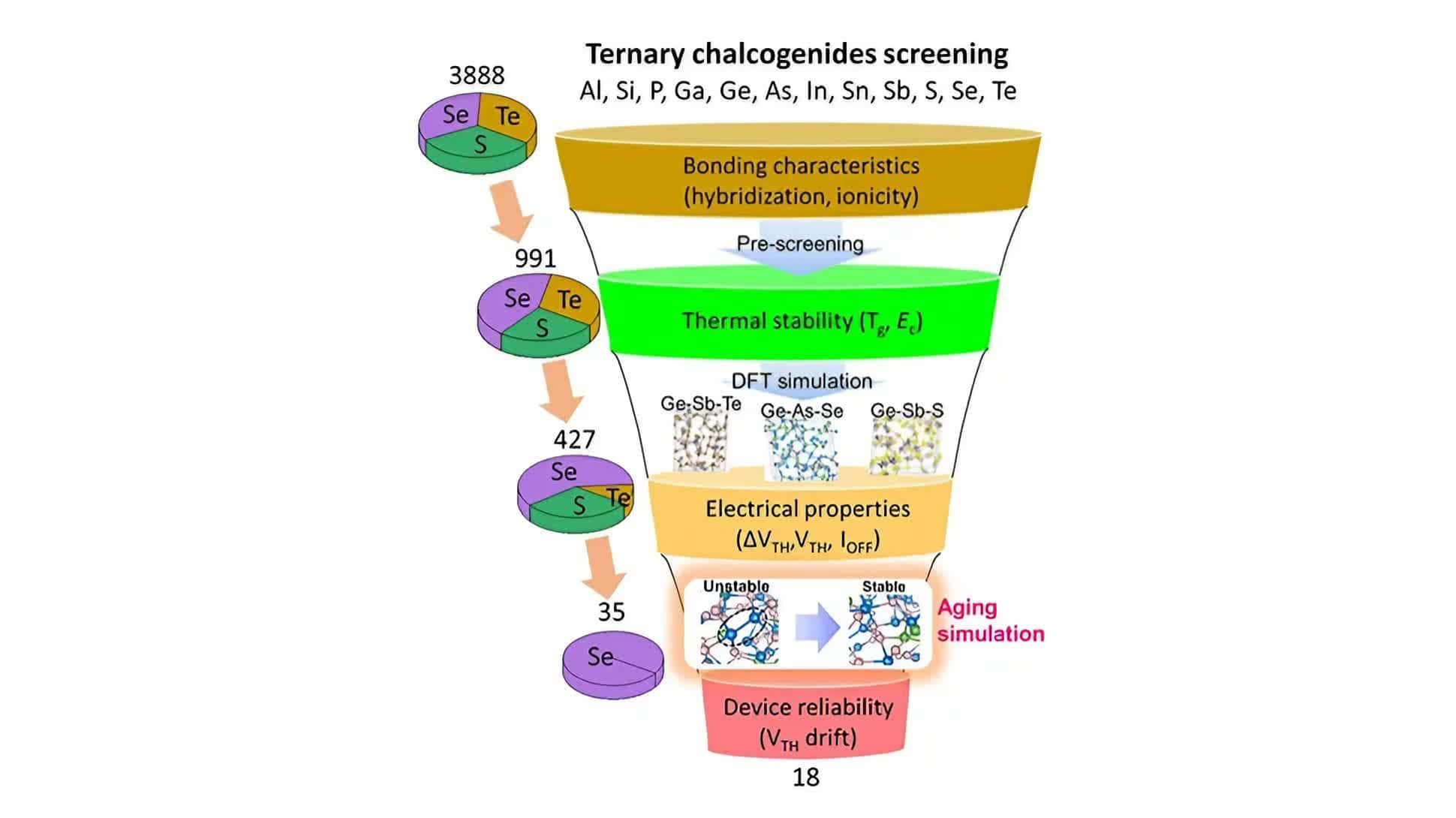

この課題を解決するため、Samsungの研究チームは高度なコンピューターシミュレーションを活用した。材料の結合特性から熱安定性、電気的特性、さらにはデバイスの信頼性に至るまで、包括的な解析を行った結果、3,888の候補材料から18の有望な組み合わせを特定することに成功した。
特に注目すべきは、しきい値電圧のドリフトやメモリウインドウ（オン状態とオフ状態の電圧差）の安定性といった、実用化に直結する特性の予測も可能となったことである。この革新的なアプローチにより、物理的な実験だけでは発見が困難な、高性能な材料の組み合わせを効率的に見出すことが可能となった。
実用化に向けた着実な進展
Samsungの技術力の高さは、すでに具体的な成果となって現れている。2023年の国際電子デバイス会議（IEDM）では、16ナノメートルという極めて微細なセルサイズで64ギガビットの容量を実現したSOMチップを発表し、業界に大きな衝撃を与えた。
さらに2024年12月のIEDMでは、今回のAIを活用した材料探索の詳細な研究成果が発表される予定である。同会議ではベルギーの研究機関IMECもSOMの動作メカニズムに関する研究成果を発表する予定であり、この技術の実用化に向けた業界全体の取り組みが加速している。
Xenospectrum’s Take
SOMの開発は、コンピューターアーキテクチャの革新という観点から極めて重要な意味を持っている。現在のコンピューターシステムでは、高速なDRAMと大容量のSSDを組み合わせることでメモリ階層を構成しているが、この構造が処理性能のボトルネックとなっているケースも少なくない。
SOMは、この階層構造を単純化し、システム全体の性能を大幅に向上させる可能性を秘めている。特に、リアルタイム処理が求められるAIアプリケーションや、大規模データ処理を行うデータセンターにおいて、その効果は絶大となることが予想される。
さらに注目すべきは、Samsungが採用したAIを活用した材料探索の手法である。この手法は、新規材料の開発期間を大幅に短縮するだけでなく、人間の直感では想定できなかった革新的な材料の発見にもつながる可能性がある。この手法自体が、材料科学の分野に新たなパラダイムシフトをもたらす可能性を秘めている。
2024年12月のIEDMでの発表内容は、SOMの実用化時期を占う重要な指標となるだろう。IMECによる動作メカニズムの解明も、この技術の標準化や信頼性向上に大きく貢献することが期待される。メモリ技術の革新は、次世代のコンピューティングの在り方を大きく変える可能性を秘めており、今後の展開が注目される。
