量子コンピューティングの実用化は、遠い未来の夢物語ではないかもしれない。ボストン大学、UC Berkeley、ノースウェスタン大学の研究チームが、この分野に革命をもたらすチップを開発した。これは、未来の量子システムを支える鍵となる「電子・フォトニック・量子統合チップ」を、半導体産業の標準的な製造プロセスである45ナノメートルCMOS技術で初めて実現した画期的な成果である。長年の基礎研究が実を結び、量子技術の「研究室の夢」が「量産化の現実」へと大きく舵を切った瞬間と言えるだろう。

AD

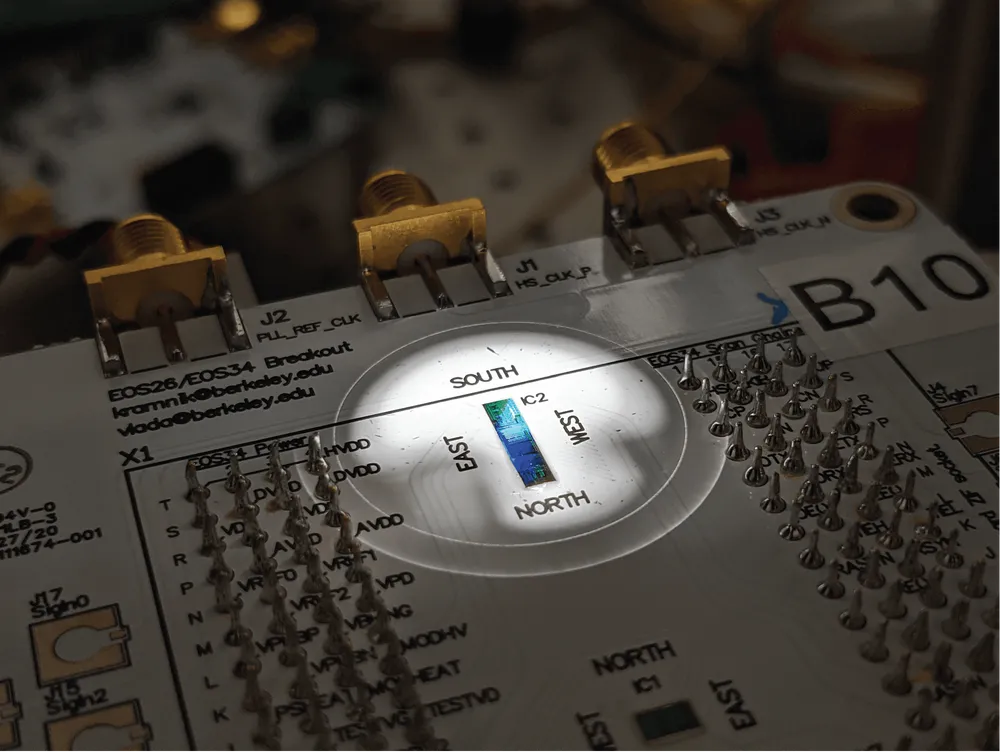

19年の歳月が生んだ「量子工場のプロトタイプ」

(Credit: Anirudh Ramesh/Northwestern University)

学術誌『Nature Electronics』に掲載されたこの画期的な研究は、世界で初めて「電子・フォトニック・量子」の三つの異なる世界を、一つのシリコンチップ上に統合することに成功した。しかも、それを実現したのは特殊な研究設備ではなく、世界中の半導体メーカーが日常的に使用している標準的な「45ナノメートル（nm）CMOSプロセス」である。

この成果は、長い研究の歴史の上に成り立っている。シリコンの微細な光導波路で、量子情報の担い手となる「相関光子対」を生成できることが示されたのは2006年のこと。それから約20年、科学者たちは巨大な光学実験台の上でしか実現できなかった複雑な量子光学系を、指先に乗るほどの小さなチップにどうやって詰め込むかという難問に挑み続けてきた。

ボストン大学のMiloš Popović准教授は、この成果の意義を次のように語る。「量子コンピューティング、通信、センシングは、構想から実現まで数十年かかる道のりの上にあります。これはその道のりにおける小さな一歩です。しかし、非常に重要な一歩なのです。なぜなら、繰り返し製造可能で、制御可能な量子システムを、商用の半導体ファウンドリで作れることを示したのですから」。彼の言葉は、この研究が壮大なロードマップ上の確かなマイルストーンであることを示唆している。

「自己修正する量子回路」技術の核心に迫る

このチップの性能を理解するには、その技術的な核心部に分け入る必要がある。研究チームはいかにして、極めて繊細な量子現象を、ノイズの多い現実世界で安定させたのだろうか。

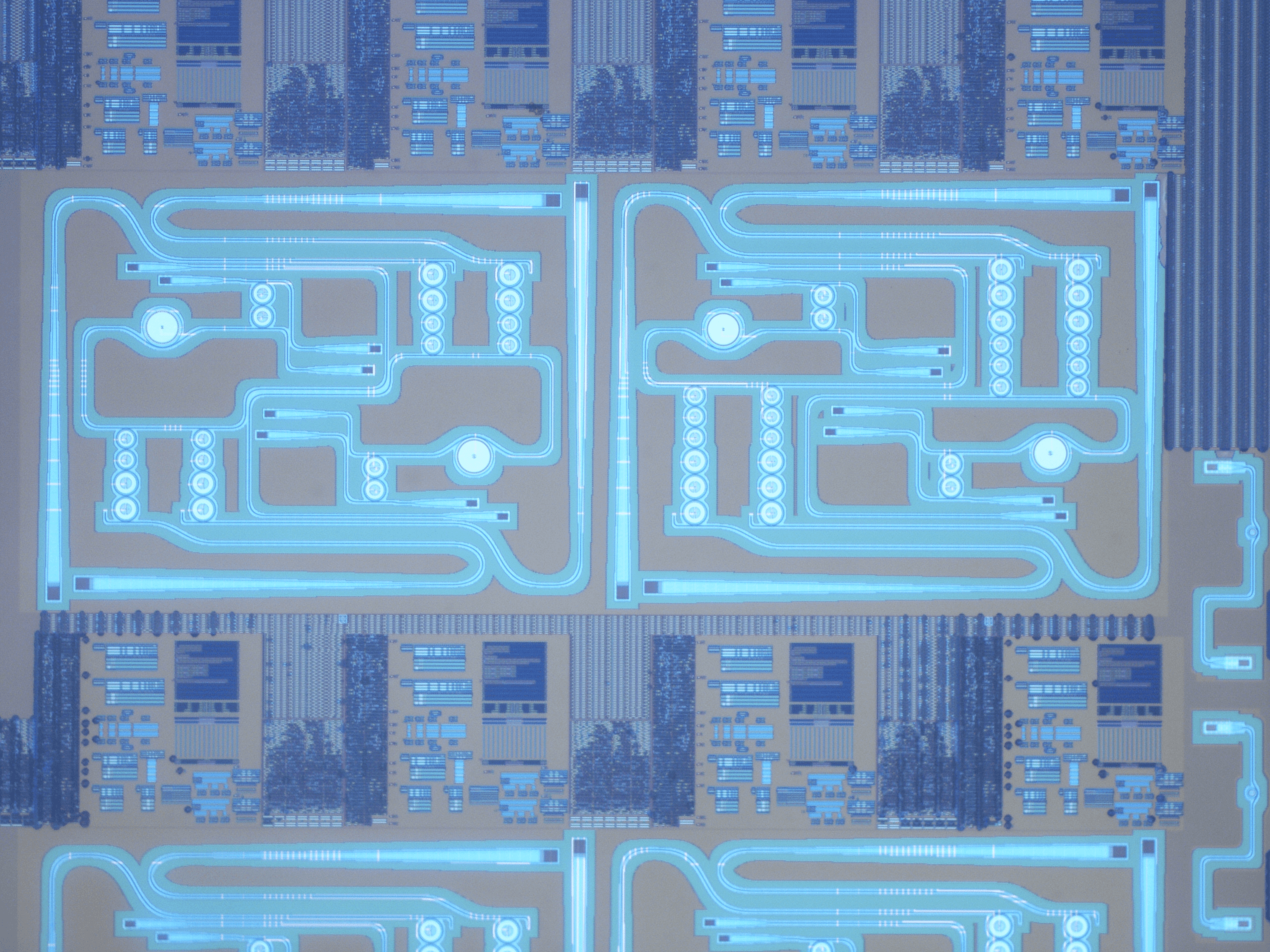

心臓部は「マイクロリング共振器」：光子ペアを生む微小なリング

チップの心臓部には、「マイクロリング共振器」と呼ばれる、髪の毛の太さよりも細いリング状の光導波路が作り込まれている。ここにレーザー光を通すと、「自発的四光波混合（SFWM）」という非線形光学現象が起こり、量子もつれの状態にある光子のペアが生成される。これが、量子計算や量子通信の基本単位となる「量子ビット」の源泉だ。

このマイクロリング共振器という技術は、実は最先端のAI開発の現場でも注目されている。NVIDIAのCEO、Jensen Huang氏が、将来のAIハードウェアの性能を向上させる光インターコネクト技術の鍵として言及したのが、まさにこのデバイスであった。量子とAI、二つの最先端技術が、同じ礎の上で交わろうとしているのだ。

最大の壁「不安定性」との戦い

しかし、このマイクロリング共振器は、極めて「神経質」なデバイスでもある。その性能は、ナノメートル単位の製造精度に依存し、周辺温度がわずかに変化しただけで、あるいは隣の回路が少し熱を持っただけで、いとも簡単に狂ってしまう。安定して量子光子ペアを生成し続けることは、これまで非常に困難な課題だった。

この不安定さには二つの原因がある。一つは、半導体製造時に避けられない、ミクロン単位でのわずかな寸法のズレ（静的な不一致）。もう一つは、チップ動作中に発生する温度変化や、強いレーザー光によって引き起こされる非線形効果（動的な変動）だ。これまでは、チップの外に置かれた巨大な制御装置を使って、一つ一つのデバイスを慎重に調整する必要があった。これでは、何百万もの量子ビットが必要とされる実用的な量子コンピュータへの道はあまりにも遠い。

解決策は「オンチップのフィードバック制御」

研究チームのブレークスルーは、この問題をチップ内部で自己完結させる画期的な仕組みを考案したことにある。いわば「自己修正機能」を持つ量子回路だ。

  1. センサー（内蔵フォトダイオード）: 各マイクロリングの内部に、光の状態を監視する極小のセンサーを埋め込んだ。これにより、リングが最適な状態からどれだけズレているかをリアルタイムで「盗み見る」ことができる。
  2. アクチュエーター（オンチップヒーター）: リングのすぐそばに、微小なヒーターを設置。これを「カイロ」のように使い、ナノ秒単位で温度を精密に調整する。
  3. 頭脳（制御ロジック）: センサーからの情報に基づき、ヒーターへの指示を自動で計算する電子回路。

これら三位一体のシステムが、チップ上で自律的なフィードバックループを形成する。リングの状態が少しでもズレるとセンサーが検知し、制御ロジックが即座に計算、ヒーターが精密な補正を加える。この一連の動作が、1チップ上に搭載された12個すべての量子光源で、並列かつ独立して、絶え間なく行われるのだ。

ノースウェスタン大学の博士課程学生で、この研究の量子測定を主導したAnirudh Ramesh氏は、「最も興奮したのは、制御そのものをチップに直接埋め込んだことです。量子プロセスをリアルタイムで安定化させる。これは、スケーラブルな量子システムに向けた決定的なステップです」と、この成果の核心を語る。

AD

「45ナノ」が持つ破壊的インパクト：なぜ商用CMOSが重要なのか

この研究の真の意義は、単なる技術的な巧妙さにあるのではない。それが「商用の45nm CMOSプロセス」で実現されたという事実にある。これは、量子技術の未来にとって破壊的なインパクトを持つ。

コスト、品質、スケールの革命

  • コストとアクセス性: 特別に開発された高価な製造ラインは不要だ。世界中のどこにでもある「普通の」半導体工場、いわゆるファウンドリで、この量子チップは製造できる。これは、量子技術の開発コストを劇的に引き下げ、より多くの企業や研究機関が参入できることを意味する。
  • 品質と歩留まり: CMOSプロセスは、数十年にわたって数十兆円規模の投資が行われ、磨き上げられてきた製造技術の結晶だ。その高い信頼性と均一性は、これまで一点物のアート作品のようだった量子デバイスに、工業製品としての品質をもたらす。
  • スケール（規模）: 今回のチップは12個の量子光源を集積したが、これは始まりに過ぎない。論文では、制御回路を時分割で共有することにより、面積のオーバーヘッドをわずかに抑えながら、数百、数千の光源へと拡張できる可能性が示されている。実験室のテーブルを埋め尽くしていた装置が、一つのチップに収まる未来への道筋が立ったのだ。

AIと量子をつなぐプラットフォーム

特筆すべきは、このチップが製造された半導体プラットフォームが、もともとAyar Labs社などがAIやスーパーコンピュータ向けの高速・低消費電力な光インターコネクトを開発するために作られたものだという点だ。

これは、現在のコンピューティングを支配する「古典ビット」の世界と、未来を拓く「量子ビット」の世界が、同じ製造基盤の上で融合し始める可能性を示唆している。UC Berkeleyの博士課程学生で、チップ設計とパッケージングを統括したDaniel Kramnik氏は、「通常は互いに話をしない領域（電子工学、フォトニクス、量子光学）間の緊密な連携が必要でした」と振り返る。この異分野融合こそが、次世代のコンピューティング基盤を生み出す原動力となるだろう。

未来を担う人々：研究室から産業界への技術移転

この成果がアカデミアの壁の中に留まっていないことは、研究に携わった若き才能たちのその後のキャリアが雄弁に物語っている。

論文の著者リストに名を連ねる学生研究者の多くは、卒業後、PsiQuantum（光量子コンピュータのトップランナー）、Ayar Labs（光インターコネクトのリーダー）、Google X（先進技術開発部門）、Aurora（自動運転技術）といった、世界の最先端を走る企業へと移籍している。

これは大学で生まれた最先端の知見とノウハウが、それを最も渇望する産業界の現場へと、人を通じてダイレクトに流れ込んでいる「生きた技術移転」の紛れもない証拠だ。この人材の流れこそが、技術革新のスピードを加速させる最も強力なエンジンなのである。

AD

量子技術は「科学」から「工学」、そして「産業」へ

この小さなチップは、量子技術がどこへ向かおうとしているのかを明確に示している。

論文の補足資料では、GlobalFoundries社が開発中の次世代プロセス「45SPCLO」に言及されている。この新しいプラットフォームを使えば、量子光子ペアの生成効率は、現在の100倍から1000倍に向上する可能性があるという。これは、半導体の世界で長く続いた「ムーアの法則」を彷彿とさせる、指数関数的な進化の始まりかもしれない。

もちろん、全ての課題が解決されたわけではない。チップ上での超高感度な単一光子検出器（SNSPD）の集積や、絶対零度に近い極低温環境での安定動作、そして何百万もの光源を統合するためのさらなる大規模化など、乗り越えるべき壁はまだ高い。

しかし、今回の成果は、それらの課題を解決するための「確かな足場」を築いた。量子技術は、もはや純粋な「科学」の探求段階ではない。信頼性やコスト、拡張性を追求する「工学」のフェーズへ、そして社会実装を目指す「産業」のフェーズへと、その重心を明確に移し始めている。

この指先サイズのチップが拓く未来は、我々の想像を超えるかもしれない。それは、現在のAIの限界を打ち破る次世代データセンターかもしれないし、原理的に盗聴不可能なグローバル通信網かもしれない。確かなことは、量子技術が「普通の半導体」になる日が、思ったよりも早く訪れるかもしれないということだ。
