AIの爆発的な進化が、世界のコンピューティング需要を未知の領域へと押し上げている。その心臓部である半導体は、もはや平面的な微細化だけでは要求に応えきれず、高層ビルのように回路を積み重ねる「3D化」が業界の至上命題となった。しかし、この複雑怪奇な立体構造の内部で何が起きているのかを正確に把握することは、従来の技術では極めて困難だった。この巨大な壁を打ち破る可能性を秘めたスタートアップが、この度その秘密のヴェールを剥ぎ取り、表舞台に姿を現した。量子技術を応用し、半導体やバッテリーの内部を非破壊で”透視”する。そんな革新的な3Dイメージングプラットフォームを掲げるEuQlidが、300万ドルのシード資金調達と150万ドルを超える初期収益を手に、ステルスモードを解除したのだ。
AI時代が突きつけた「3D化の壁」という巨大な課題
現代の半導体産業が直面する課題を理解することが、EuQlidの登場が持つ戦略的重要性を読み解く鍵となる。長年、半導体の性能向上を支えてきたのは「ムーアの法則」、すなわち集積回路上のトランジスタ数が2年ごとに倍増するという経験則であった。しかし、原子レベルにまで微細化が進んだ今、物理的な限界とコストの壁が立ちはだかり、この法則の維持は困難になっている。
この閉塞感を打破する切り札として期待されているのが、チップを垂直方向に積層する3Dアーキテクチャだ。データを記憶するメモリと演算を行うロジックを立体的に組み合わせることで、データ転送の距離を劇的に短縮し、性能と電力効率を飛躍的に向上させることができる。AIの学習に不可欠な広帯域メモリ（HBM）などは、まさにこの3D化技術の賜物である。
だが、この3D化は製造・検査工程に新たな、そして深刻なボトルネックを生み出した。数百にも及ぶ微細な層が複雑に積み重なったチップの内部で、もしショートや断線といった欠陥が発生した場合、それを特定するのは至難の業だ。従来、最も確実な方法は「破壊検査」であった。チップを物理的に切断し、その断面を電子顕微鏡で観察する手法である。しかし、この方法は文字通りサンプルを破壊するため、高価な試作品が無駄になる。さらに、一つの断面しか見られないため、欠陥の全体像を把握するのは難しく、原因究明に膨大な時間とコストを要した。
研究開発のスピードが企業の生命線を握る半導体業界において、この検査工程の非効率性は致命的だ。AIの進化が3D化を加速させればさせるほど、内部を「非破壊」で、「高速」に、そして「立体的」に可視化したいというニーズは、業界全体の渇望となっていたのである。
ダイヤモンドが解き明かすミクロの世界：量子プラットフォーム「Qu-MRI」

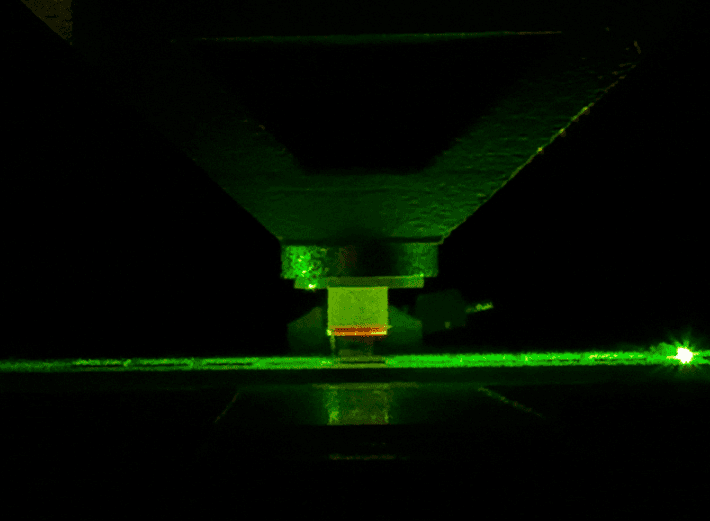

この業界全体の”痛み”を解消すべくEuQlidが開発したのが、量子イメージングプラットフォーム「Qu-MRI™」である。その核心は、「量子ダイヤモンド顕微鏡（Quantum Diamond Microscope, QDM）」と呼ばれる技術にある。
中核技術：窒素-空孔中心（NVセンター）の驚異的な能力
Qu-MRIのセンサーの主役は、意外にもダイヤモンドだ。しかし、ただのダイヤモンドではない。De Beersグループ傘下のElement Six社が製造する、特殊な合成ダイヤモンドが使われる。このダイヤモンドは、結晶構造の中に「窒素-空孔中心（Nitrogen-Vacancy Center, NVセンター）」と呼ばれる、ナノスケールの”欠陥”が意図的に作り込まれている。
これは、本来炭素原子があるべき場所の一部が窒素原子に置き換わり、さらにその隣の炭素原子が抜け落ちて空孔（何もない空間）になっている状態を指す。このNVセンターは、周囲の磁場の極めて微細な変化に鋭敏に反応し、その光学的特性（光の吸収や放出の仕方）が変化するという、量子力学的な性質を持つ。

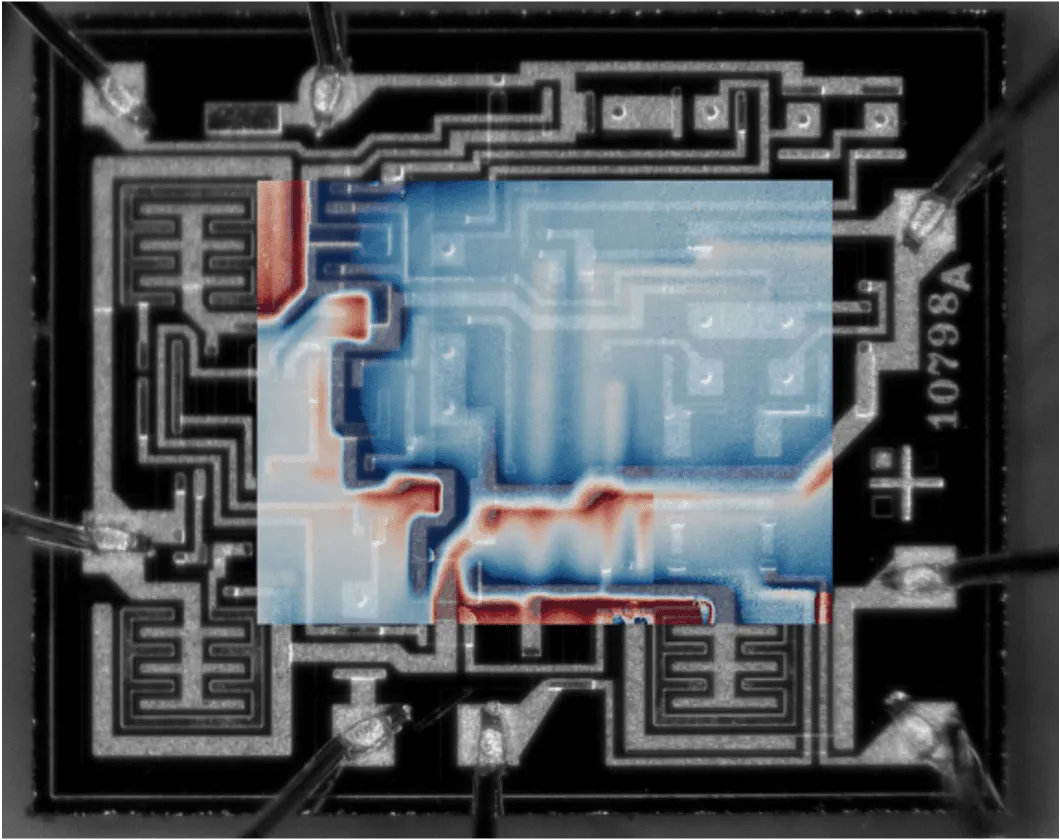

半導体チップの内部では、無数の回路に電流が流れている。そして、電流が流れれば、その周囲には必ず磁場が発生する。EuQlidの技術は、この物理学の基本原理を利用する。NVセンターを持つダイヤモンドセンサーをチップに近づけ、チップ内部の回路が生成する微弱な磁場をNVセンターに感知させる。そして、ダイヤモンドにレーザー光を照射し、磁場の変化に応じて変わる光のパターンを読み取ることで、磁場の強度や向きを3Dマップとして再構築するのだ。
さらに、この膨大で複雑な磁場データから、元の電流の流れ、すなわち回路がどのように動作しているか、どこに欠陥があるかを逆算するために、高度な信号処理とAI（機械学習）が用いられる。これにより、生のセンサー情報をわずか数秒で人間が理解できる視覚的な電流マップに変換することが可能になるという。
従来技術を凌駕する決定的な優位性
このアプローチは、従来の検査手法に対して複数の決定的な優位性を持つ。
- 非破壊・非接触:チップを傷つけることなく、内部の動作をありのままに観察できる。これにより、開発サイクル全体を通じて同じチップを繰り返し評価することが可能となり、開発スピードと精度を劇的に向上させる。
- 3Dイメージング: 表面だけでなく、深層部の buried connectivity（埋め込まれた接続）の欠陥まで立体的に可視化できる。これは3D積層チップの検査において不可欠な能力である。
- 高感度・高解像度: ナノアンペアレベルの微小な電流変化を捉え、1ミクロン（1000分の1ミリ）の空間分解能でマッピングが可能とされる。
- 動作環境の柔軟性: 多くの先端計測機器が必要とする真空環境や極低温が不要で、常温常圧の環境で動作する。これにより、製造ラインへの導入やセットアップが比較的容易になる。
これらの特徴は、Qu-MRIが単なる研究室のツールに留まらず、半導体の研究開発から量産ラインの品質管理まで、幅広い工程に導入できるポテンシャルを秘めていることを示唆している。
半導体からバッテリーまで：100億ドル市場を狙う広大な応用範囲
EuQlidが狙う先端計測・検査ツール市場は、年間100億ドルを超える巨大市場であり、半導体の3D化に伴い急速な成長を続けている。その中で、Qu-MRIは具体的な課題解決のソリューションとして明確な価値を提供する。
半導体業界を革新するユースケース
- 研究開発（R&D）の加速: 新設計のCPUやGPUが実際に動作している状態での電力フローを空間的に分析し、設計通りの性能が出ているか、予期せぬ電力消費がないかなどを詳細に評価できる。
- 製造歩留まりの向上: HBMのような複雑な積層メモリにおいて、層間の接続エラー（interconnect stacking errors）を早期に検出し、その位置を正確に特定する。これにより、不良の原因を迅速に突き止め、製造プロセスを改善することで、量産における歩留まり（良品率）向上に直接貢献する。ベルギーの世界的な半導体研究機関であるimecの材料・コンポーネント分析ディレクター、Paul van der Heide氏が「EuQlidのQu-MRIは、埋め込まれた接続欠陥を非侵襲的に可視化することで、次世代半導体の設計と製造における基本的な技術ニーズに対応する」と評価している点は、その期待の高さを物語っている。
次なるフロンティア：バッテリー開発への展開
EuQlidの視野は半導体だけに留まらない。もう一つの巨大市場、エネルギー貯蔵、特に電気自動車（EV）などで需要が爆発しているバッテリー分野への応用だ。バッテリーの性能、寿命、そして安全性は、内部のイオンの動きや充放電に伴う劣化状態に大きく左右される。Qu-MRIの技術を応用すれば、バッテリー内部の電流密度分布や劣化の兆候を非破壊で3Dイメージングできる可能性がある。これは、より高性能で安全な次世代バッテリーの開発を加速させる上で、ブレークスルーとなり得る。
EuQlidの成功を支える3つの柱
画期的な技術を持つスタートアップは数多く存在するが、その多くが商業化の壁を越えられずに消えていく。しかし、EuQlidには成功を予感させるいくつかの強固な基盤が見て取れる。
- 確かな資金調達と初期収益:
今回の300万ドルの資金調達は、QDNL Participationsがリードし、Quantonationが参加した。両社はいずれも量子技術に特化したベンチャーキャピタルであり、専門家集団がEuQlidの技術とビジネスモデルに高い評価を与えたことを意味する。さらに重要なのは、ステルス期間中にすでに150万ドル以上の初期顧客収益を上げているという事実だ。これは、同社の技術が単なるコンセプトではなく、すでに対価を払ってでも利用したいと考える顧客が存在する、市場に受け入れられたソリューションであることを証明している。 - 科学とビジネスを融合した創業者チーム:
企業の成功は人に懸かっている。EuQlidの創業者チームは、この点で非常に強力な布陣だ。共同創業者には、ハーバード大学やメリーランド大学で教鞭をとる原子物理学・量子センシングの世界的権威であるRonald Walsworth氏、イェール大学出身の物理学者でCTOを務めるDavid Glenn氏、そしてCEOにはテキサス・インスツルメンツやケイデンスといった半導体業界の巨人でキャリアを積んだベテラン経営者、Sanjive Agarwala氏が名を連ねる。この布陣は、最先端の量子科学の知見と、半導体業界の現実的なニーズやビジネス慣行への深い理解を併せ持っており、研究開発と商業化の間の「死の谷」を乗り越える上で大きな強みとなるだろう。 - 他分野で証明済みの基盤技術:
実は、EuQlidの技術は全くのゼロから生まれたわけではない。同社の第一世代製品であるQDMは、すでに地球科学（岩石などに残された古代の磁場を測定する古地磁気学）や生命科学の分野で、ハーバード大学、ニューヨーク大学、オックスフォード大学といった世界トップクラスの研究機関に導入され、成果を上げている。ハーバード大学地球惑星科学部のRoger Fu教授が「地球科学におけるQDMの広範な需要は、この技術が見事に成功したことを示している。EuQlidが培ってきた微小な磁場をマイクロスケールで測定する能力は、マイクロエレクトロニクス応用への完璧な出発点だ」と述べているように、その技術的な信頼性と実用性はすでに証明済みなのである。
EuQlidは半導体業界の「羅針盤」となりうるか
EuQlidがやろうとしていることは、複雑化の一途をたどる半導体の内部に、非破壊で光を当てることに他ならない。それは、これまで手探りで進むしかなかった暗闇の航海に、高精度な「羅針盤」と「海図」を与えるようなものだ。
もちろん、今後の道のりは平坦ではないだろう。研究開発レベルから、24時間365日稼働し続ける量産ライン（ファブ）への本格導入に向けては、検査スループット（速度）のさらなる向上、長期的な信頼性・安定性の確保、そしてコストといった課題をクリアする必要がある。また、既存の巨大な計測機器メーカーも、この重要な市場を黙って見ているはずはなく、いずれ厳しい競争に直面する可能性もある。
しかし、EuQlidが解決しようとしている課題の根深さと、その解決策としての量子センシング技術の独自性、そしてそれを支える盤石なチームと実績を鑑みれば、同社が単なるニッチなプレーヤーに留まらず、業界全体の開発・製造プロセスを根底から変革するゲームチェンジャーとなる可能性は十分にある。
AIがチップの3D化を要求し、その3D化が新たな検査技術を渇望する。EuQlidの登場は、このテクノロジーの進化の連鎖が生み出した必然とも言える。同社がもたらす「量子精密」の力が、次世代半導体、そしてバッテリー革命の進路を照らす光となるのだろうか。
