シリコンの限界を超える究極の半導体：インジウムセレン化物（InSe）が拓く超低消費電力AIと量子コンピューティングの未来
現代のデジタル社会を根底から支えてきたシリコン半導体技術が、物理的な限界点に到達しつつある。素子の微細化は原子レベルに迫り、それに伴う消費電力の増大と発熱問題は、人工知能（AI）の進化や量子コンピューティングの実用化において最大の障壁となっている。この世界的課題に対し、根本的なブレイクスルーをもたらす可能性を秘めた技術ロードマップが発表された。
成均館大学（SKKU）エネルギー科学部のSeunguk Song教授を中心とする国際共同研究チームは、次世代の低消費電力デバイスおよび量子コンピューティング向け材料として、二次元（2D）半導体である「インジウムセレン化物（Indium Selenides：InSeおよび\(\text{In}_2\text{Se}_3\)）」に着目した。Institute for Basic Science (IBS)、University of Pennsylvania、U.S. Air Force Research Laboratoryとの共同研究の成果としてまとめられたこのロードマップは、世界最高峰の電気・電子工学レビュー誌である『Nature Reviews Electrical Engineering』に掲載された。単なる新素材の発見報告に留まらず、基礎的な物理特性から、産業レベルでの大面積合成、そして革新的なデバイス実装に至るまでの道筋を網羅的に提示したこの研究は、コンピューティングのパラダイムを根底から覆す可能性を秘めている。
シリコン半導体が直面する「微細化の壁」と「フォン・ノイマンの呪縛」
新たな材料の価値を理解するためには、まず現在のコンピューティング技術が抱える深刻な課題を把握する必要がある。数十年にわたり、半導体産業はトランジスタのサイズを縮小することで性能を向上させる「ムーアの法則」に従ってきた。しかし、トランジスタのゲート長が数ナノメートル（\(\text{nm}\)）の領域に突入した現在、シリコンを用いた従来の手法は物理的なスケーリングの限界に直面している。極端な微細化は、電子の制御不能な漏れ（リーク電流）を引き起こし、深刻な発熱とエネルギー効率の悪化を招いている。
さらに構造的な問題として「フォン・ノイマン型アーキテクチャのボトルネック」が存在する。現在のコンピュータは、論理演算を行う中央演算処理装置（CPU）と、データを記憶するメモリが物理的に分離されている。AIの深層学習のような膨大なデータを処理する際、このCPUとメモリの間でデータを絶え間なく往復させる必要がある。驚くべきことに、現代のコンピューティングシステムにおいて、演算そのものよりも「データの移動」に圧倒的に多くの時間とエネルギーが消費されている。
この「微細化の物理的限界」と「データ移動によるエネルギー損失」という二重の壁を打ち破るために、世界中の科学者がシリコンに代わる次世代材料を探索してきた。その最有力候補として躍り出たのが、原子レベルの薄さを持つ2D材料、インジウムセレン化物である。
インジウムセレン化物（InSe）の特異な物理的性質

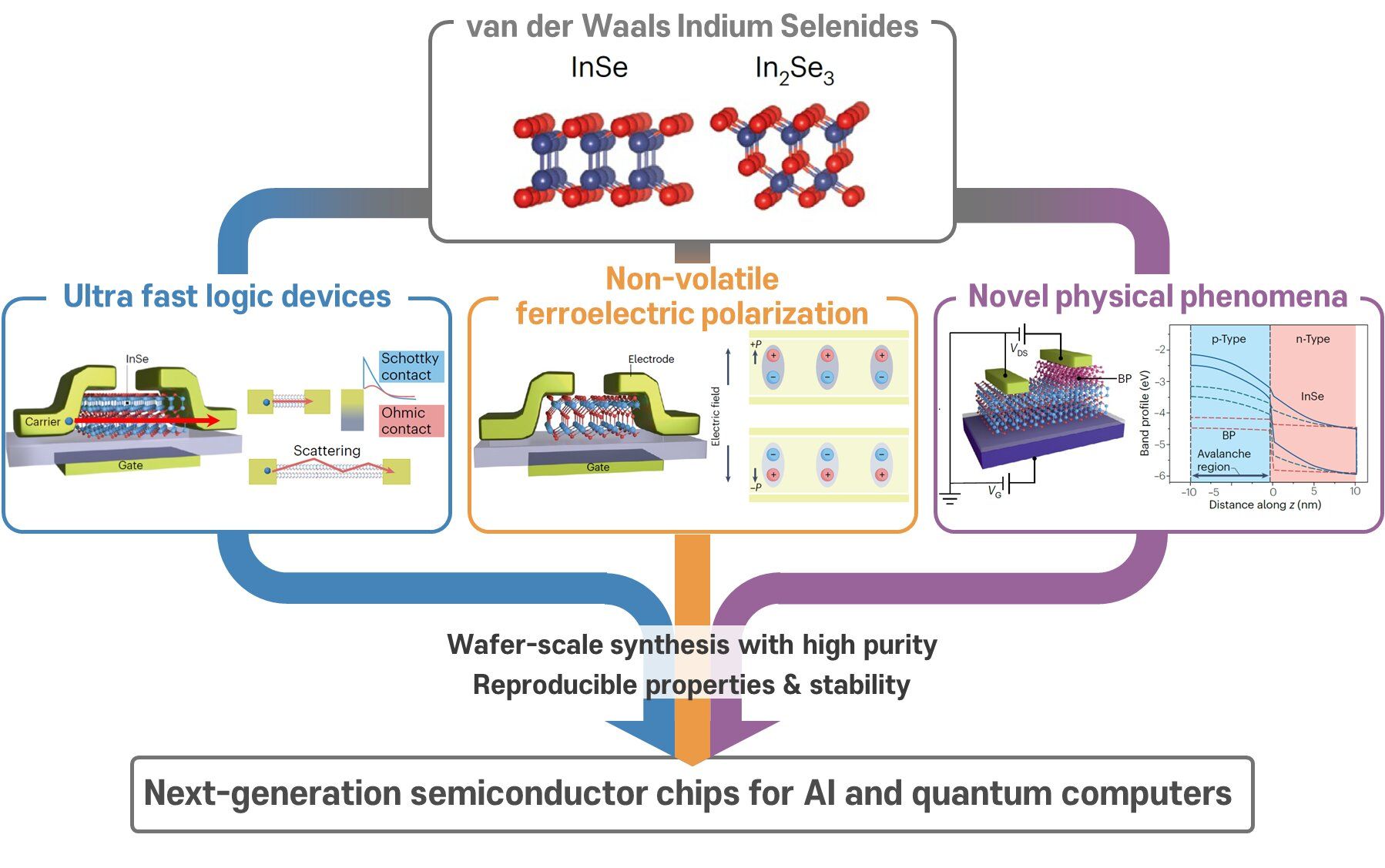

インジウムセレン化物は、インジウム（In）とセレン（Se）から構成される化合物群であり、グラフェンのように層状の構造を持つ二次元ファンデルワールス材料の一種である。研究チームは、この材料群の中でも特に「InSe」と「\(\text{In}_2\text{Se}_3\)」という二つの組成に焦点を当て、それらが持つ並外れた電子特性を解き明かしている。
極限まで軽い電子が実現する「バリスティック伝導」
InSeの最も際立った特徴は、電子が材料内を移動する際の極めて高い移動度である。室温において、InSeの電子移動度は \(1,000 \text{ cm}^2\text{V}^{-1}\text{s}^{-1}\)を超えることが実験的に示されており、これは最先端のシリコントランジスタに匹敵、あるいはそれを凌駕する数値である。この圧倒的な移動度の背景には、InSe内を移動する電子の「有効質量」が極めて小さいという物理的特性がある。
InSeの有効電子質量は約 \(0.12 m_0\)（\(m_0\)は自由電子の質量）であり、他の代表的な2D半導体（二硫化モリブデンなど）と比較しても際立って軽い。電子が軽いということは、わずかな電場でも高速に加速できることを意味する。その結果、電子の熱速度は毎秒2,000万センチメートル（\(>2 \times 10^7 \text{ cm s}^{-1}\)）という驚異的な値に達する。
この特性により、ナノスケールに微細化されたトランジスタのチャネル（電子の通り道）において、電子が原子の振動（フォノン）や不純物と衝突して散乱することなく、まるで弾丸のように一気に突き抜ける「バリスティック伝導（弾道伝導）」現象が顕著に現れる。散乱によるエネルギー損失がないため、超高速かつ極めて発熱の少ない理想的なスイッチング動作が可能となるのである。
厚みと積層が織りなす多彩なバンドギャップ制御
また、2D材料ならではの量子閉じ込め効果により、InSeは材料の「厚み（層の数）」を変えることで、電気的・光学的特性（バンドギャップ）を劇的に変化させることができる。バルク（多層）状態では約 \(0.97 \sim 1.4 \text{ eV}\)の直接遷移型または間接遷移型のバンドギャップを持つが、単層（モノレイヤー）まで薄くすると、量子閉じ込め効果によってバンドギャップが約 \(2.4 \sim 2.5 \text{ eV}\)へと大きく広がる。この段階的な性質の変化は、トランジスタのオフ時のリーク電流を抑制するための精密なチューニングを可能にし、用途に応じた最適なデバイス設計の自由度を提供する。
「論理」と「記憶」の融合：強誘電性がもたらすコンピューティングの革命
高い電子移動度だけならば、他の有望な半導体材料も存在している。インジウムセレン化物を真に革命的な材料に押し上げているのは、並外れた伝導特性と同時に「強誘電性（Ferroelectricity）」を併せ持つという点にある。強誘電性とは、外部から電場をかけることで材料内部の電気的な分極（プラスとマイナスの偏り）の向きを反転させることができ、電場を取り除いた後もその状態を保持（記憶）できる性質のことである。
\(\text{In}_2\text{Se}_3\)の自発分極と、InSeの「スライディング強誘電性」
従来のシリコンは強誘電性を持たないため、記憶素子を作るには複雑な構造や別の材料を組み合わせる必要があった。しかし、\(\text{In}_2\text{Se}_3\)（特に\(\alpha\)相と呼ばれる結晶構造）は、原子レベルの薄さである単層状態であっても、固有の強い強誘電性を示す。さらに驚くべきことに、InSeにおいては「スライディング強誘電性」という極めて特異なメカニズムが確認されている。
スライディング強誘電性とは、ファンデルワールス力という弱い力で結合している層と層が、外部電場によってわずかに水平方向に横滑り（スライド）することで、層間の電荷移動が変化し、全体としての極性が反転する現象である。従来の強誘電体が結晶格子内のイオンの微小な変位に依存していたのに対し、このメカニズムは層そのもののスライドを利用するため、結晶の欠陥（ダングリングボンドなど）が発生しにくく、極めて高い耐久性（書き換え耐性）を実現できる可能性がある。
インメモリ・コンピューティングによるボトルネックの解消
論理演算に不可欠な「優れた半導体特性」と、データを保持するための「強誘電性による記憶能力」。この二つを単一の極薄材料内で実現できることの意義は計り知れない。これにより、データ処理を行うトランジスタそのものが、同時にデータ記憶を担うことが可能になるからだ。
これが、次世代技術として熱望されている「インメモリ・コンピューティング（in-memory computing）」の実現である。データはCPUとメモリの間を移動する必要がなくなり、計算はデータが保存されているその場所で即座に実行される。情報のシャトル移動に伴う多大なレイテンシ（遅延）と電力消費が根本から削ぎ落とされるため、エッジデバイスや大規模なAI処理システムにおいて、劇的なエネルギー効率の飛躍をもたらすことが確実視されている。
実用化に向けた革新的なデバイス応用の最前線
ロードマップでは、これらの物理特性を活かした具体的なデバイス設計についても詳細な言及がなされている。インジウムセレン化物を用いたデバイスは、単なる概念実証の段階を越え、次世代コンピューティングの要求を満たす具体的なアーキテクチャへと昇華されつつある。
- バリスティック・トランジスタ: チャネル長を \(10 \text{ nm}\)レベルまで縮小したInSeトランジスタは、フォノン散乱を最小限に抑えることで、記録的なトランスコンダクタンス（約 \(6 \text{ mS}\)）と高い電流密度を達成している。これは、極限まで微細化された領域において、シリコンはおろか他の2D材料をも凌駕するスイッチング性能を示している。
- トンネル電界効果トランジスタ（TFET）: 従来のトランジスタは熱電子放出の原理で動作するため、室温におけるサブスレッショルドスイング（\(\text{SS}\)：スイッチをオンにするための電圧の立ち上がり鋭さ）に約 \(60 \text{ mV dec}^{-1}\)という物理的な限界があった。しかし、InSeとシリコンを用いたヘテロ接合（異なる材料の結合）によるトンネルFETは、量子力学的なトンネル効果を利用することでこの限界を突破し、超低電圧での急峻なスイッチングを可能にする。
- 強誘電体半導体メモリデバイス（FSJ / FeSFET）: \(\text{In}_2\text{Se}_3\)を用いた強誘電体半導体接合（FSJ）や強誘電体電界効果トランジスタ（FeSFET）は、分極の向きによってチャネルの抵抗や電流を多段階に制御できる。これは単なる「\(0\)か \(1\)か」のデジタル記憶に留まらず、人間の脳のシナプス結合のように連続的な重みづけを可能にする「アナログ記憶」への応用を意味する。すなわち、脳の仕組みを模倣したニューロモルフィック・コンピューティングの理想的なハードウェア基盤となる。
産業実装への壁：スケーラブルな合成と酸化防止技術
インジウムセレン化物が画期的な可能性を持つ一方で、研究チームは産業応用に向けて乗り越えるべき重大な技術的課題も冷徹に分析している。実験室レベルの小さな剥離片（フレーク）で確認された驚異的な性能を、実際の半導体工場で使われる大口径ウェハー上で再現するためには、いくつかのハードルが存在する。
第一の課題は、大面積かつ高品質な薄膜の「スケーラブルな合成」である。インジウムとセレンの化合物は相図が非常に複雑であり、望ましい結晶構造（純相）だけを選択的に合成し、化学量論的組成を厳密に制御することが困難である。この問題に対し、有機金属化学気相成長法（MOCVD）が最も有望なアプローチとして位置づけられている。MOCVDは前駆体の蒸気圧を精密に制御できるため、大面積にわたって均一な層を形成できる可能性が高い。
第二の課題は「環境に対する不安定性（酸化）」である。InSeや\(\text{In}_2\text{Se}_3\)は、空気中の酸素や水分に触れると急速に酸化反応を起こし、酸化インジウム（\(\text{In}_2\text{O}_3\)）へと劣化してしまう。この酸化は、電子の移動を妨げる欠陥を生み出し、デバイスの性能を著しく低下させる。これを防ぐためには、原子層堆積法（ALD）などを用いてハフニウム酸化物（\(\text{HfO}_2\)）などの高品質な絶縁膜で材料を完全に封止する「パッシベーション（カプセル化）技術」の確立が不可欠である。
研究チームは、これらの課題解決に向けて、欠陥密度の低減、適切なドーピングによるキャリア制御、そして接触抵抗を極限まで下げる電極技術の開発が急務であると指摘している。
AIと量子コンピューティングの未来を拓く
これらの製造上の障壁が克服された暁には、インジウムセレン化物は現代社会が直面する最も高度な計算要求に対する決定的なソリューションとなる。
一つは、爆発的に需要が拡大するAI半導体分野である。大規模言語モデルなどのAI処理には莫大な電力が必要とされているが、InSeがもたらすバリスティック伝導とインメモリ・コンピューティングの融合は、電力消費の制約が厳しいエッジAIデバイスやデータセンターにおいて、エネルギー効率を桁違いに向上させる。
さらに、量子コンピューティングの領域への波及効果も期待されている。量子ビットの微細な状態を読み書きする周辺制御回路は、極低温環境かつ極小の電力制限の中で動作する必要がある。InSeの持つ卓越した低消費電力特性と量子力学的な親和性は、壊れやすい量子状態の傍らで安定して機能するインターフェース回路の材料として、比類のない適性を備えている。
SKKUのSeunguk Song教授が「インジウムセレン化物は単なる新しい材料ではなく、コンピューティングのパラダイムにおける根本的なシフトを告げるものである」と総括するように、この研究は、我々がシリコン依存の時代から脱却し、2D量子半導体が主役となる新たなテクノロジーの時代へと移行するための確かな羅針盤である。
基礎物理の解明から産業スケールの実装技術までを緻密に結びつけたこの技術ロードマップは、材料科学者、デバイス物理学者、そしてシステムアーキテクトによる国際的かつ学際的な協力の賜物である。インジウムセレン化物が真のポテンシャルを解放したとき、人類の情報の処理と記憶のあり方は、より高速に、より賢く、そしてより環境に優しい形へと、根本的な変容を遂げることだろう。
