現代社会は、リチウムイオン電池という巨大な基盤の上に成立している。1980年代にJohn Goodenoughらがコバルト酸リチウムを正極として提案し、1991年にSonyが世界で初めて商業化して以来、液体の電解質を用いるこの蓄電システムはモバイル機器から電気自動車（EV）に至るまで、あらゆる領域を支えてきた。しかし、液体電解質はその性質上、揮発性であり、熱暴走による発火リスクを常に内包している。加えて、エネルギー密度の向上はすでに理論的な限界に近づきつつある。
そこで次世代のエネルギー貯蔵システムとして長らく期待されてきたのが「全固体電池（All-Solid-State Battery）」である。電解液を不燃性の固体電解質に置き換えることで、安全性を劇的に向上させると同時に、より高エネルギー密度の電極材料の採用を可能にする。この全固体電池の実現は、蓄電池研究における究極の目標とされてきた。
しかし、固体から固体へとリチウムイオンを伝導させるにあたり、物理的な接触の確保が深刻な難題として立ちはだかった。従来のパラダイムは、「固体同士の界面抵抗を下げるには、原子層堆積法（ALD）などを用いた精密なナノコーティングや特殊な触媒の添加、あるいは数十メガパスカル（MPa）という極めて巨大な物理的圧力を外部から加え続ける必要がある」という前提に立っていた。電池の充放電サイクルに伴って電極材料は膨張と収縮を繰り返すため、固体の接着状態を維持することは極めて困難であった。
界面抵抗という壁と、新たな科学的問い
米アルゴンヌ国立研究所（ANL）およびシカゴ大学の研究チームは、この界面問題に対して根本的な問いを投げかけた。精密なナノスケールの表面加工や、過剰な外部圧力に依存せずに、材料内部の化学結合を自然に自己組織化させることで、理想的なイオン伝導界面を構築することはできないか、という問いである。
特に、リチウム・硫黄（Li-S）電池のような、地球上に豊富に存在する硫黄を正極に用いるシステムはコスト面で圧倒的な優位性を持つ。だが、硫黄系材料を用いた全固体電池の界面は特に不安定であり、イオンの移動が著しく阻害されるという問題があった。この界面のボトルネックをいかにして突破するかが、実用化に向けた最大の障壁であった。
ブレイクスルーの実態：「メカノケミカル反応」によるハロゲン化物の偏析現象
アルゴンヌ国立研究所のGuiliang Xu（徐桂良）やKhalil Amineらが率いる研究チームは、この問題に対する革新的な解を提示した。彼らが用いた手法は、外部の熱や複雑な化学処理ではなく、物理的な「高速混合」という極めてシンプルなアプローチであった。
チームは、固体電解質や正極などの電池構成材料を毎分2,000回転（2,000 rpm）で5時間という長時間にわたって激しく撹拌した。このプロセスにより、系内に強力な剪断（せんだん）応力と局所的な摩擦熱が発生し、「メカノケミカル反応（Mechanochemical Reaction）」が引き起こされる事態となった。
この結果として現れたのが、直感に反する新たな現象「ハロゲン化物の偏析（Halide Segregation）」である。
予想外の結果としての自己組織化プロセス
通常、複数種の粉末を物理的に激しく撹拌すれば、エントロピーが増大し、材料全体が均一に混ざり合う（無秩序化する）と期待される。しかし、結果はこの直感にことごとく反するものだった。強力な物理的ストレスを和らげるように、系内の塩素（Cl）や臭素（Br）といったハロゲン元素と結合したリチウム原子が、自発的に固体電解質と正極との「界面」へと移動し、秩序立った濃縮層を形成する現象が確認されたのである。
これは、まったく異なる性質を持つ物質同士の振る舞いに似ている。まるで水と油を容器に入れて激しく振とうした後、静置すると自然に全く別の層を形成して分離するように、電池内部でも強烈な撹拌エネルギーを受けた後に異なる性質の元素が自発的に最適なバリア層を作り出す現象が起きていた。このメカノケミカルな自己組織化は、界面における熱力学的な安定状態への不可逆的な遷移を示唆している。
特に硫黄系正極材料は、リチウムイオンを大量に保持できる反面、充放電時にポリサルファイドと呼ばれる中間生成物を溶出させやすく、これが電池性能を急激に劣化させる原因となっていた。今回自発的に形成されたハロゲン化物の濃縮層は、イオンの通り道（パス）として極めて優秀に機能するだけでなく、この不要な副反応や物質の流出を物理的かつ化学的にブロックする強固なシールドとしての役割も同時に果たしていると考えられている。

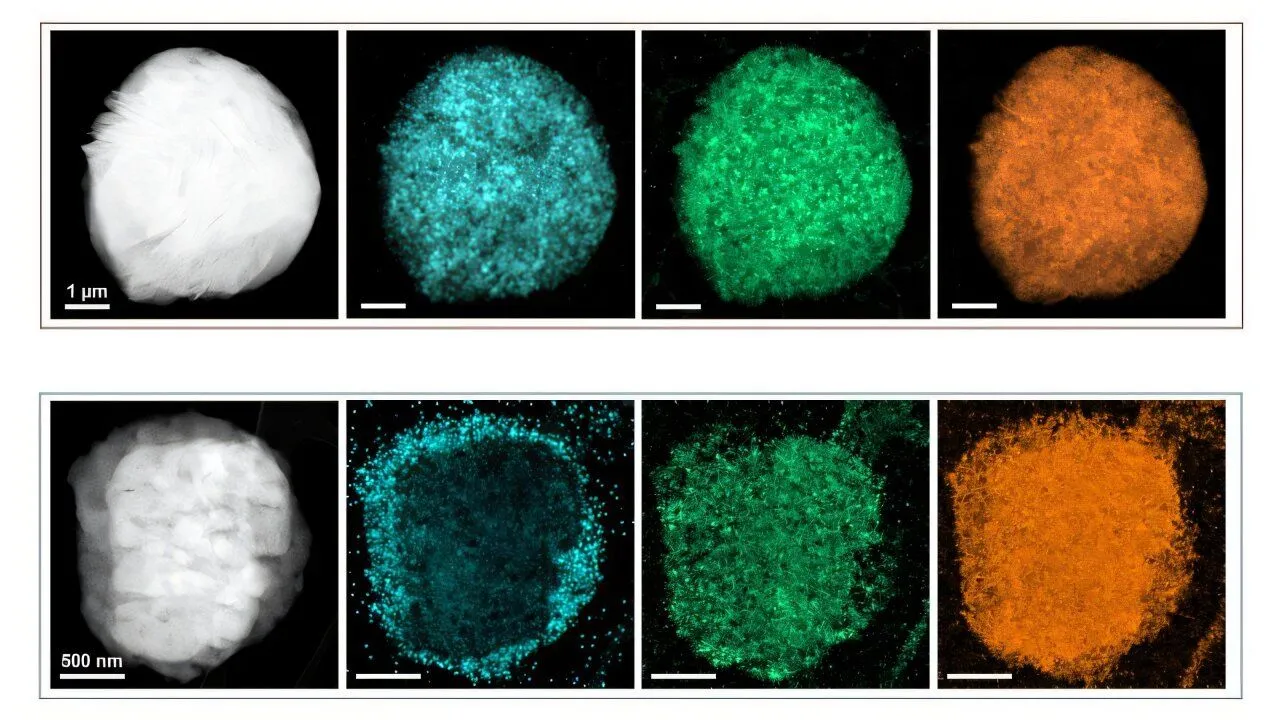

複雑なコーティングプロセスや莫大な外部圧力を必要とせず、単に物理的エネルギーを加えるだけで、材料自身が最適な界面構造を「自己組織化」するというこの発見は、これまでの精緻な表面加工に依存していた固体電池設計の常識を完全に覆すものであった。研究チームは、超低温透過型電子顕微鏡（Cryo-TEM）や、Advanced Photon SourceのX線吸収分光マッピング等といった複数の最先端の放射光・電子線技術を駆使し、この原子レベルでの偏析・移動現象を視覚的かつ定量的に証明することに成功した。
飛躍的な充放電サイクル寿命と性能の向上
ハロゲン化物の偏析層が形成された全固体電池は、他のどのような表面処理やドーパント添加を施した電池をも凌駕する卓越したパフォーマンスを発揮した。比較のためのデータは以下のとおりである。
新旧構造における性能比較
| 指標 | 従来の全固体電池（未処理） | ハロゲン化物偏析型・全固体電池（新手法） |
|---|---|---|
| サイクル寿命 (容量維持率) | 数十サイクルで急速に低下 | 100サイクル経過時：初期性能の100%を維持 |
| 450サイクル経過時：80%以上を維持 | ||
| エネルギー密度 | 理論値の半分以下に留まる | 対象システムの理論限界を一部の条件下で凌駕 |
| 動作温度環境 | 高温での動作が必要な場合が多い | 室温（外部加熱は一切不要） |
| 界面状態 | 充放電による膨張収縮で接触不良が発生 | ハロゲン化物の濃縮による安定したイオンパスを形成 |
この結果において特筆すべきは、450回の充放電サイクル後であっても容量維持率が80%（すなわち劣化率20%以内）という、実用上の極めて高い水準を記録した点である。さらに、この性能向上が外部からの加熱を必要とせず、完全な「室温」の環境下で達成されたことは重要である。これにより、車載用や航空用エネルギー源としての搭載要件が劇的に緩和される。
実用検証に向けた残された難題と展望
本研究が実証した物理的・機械的撹拌によるハロゲン化物の偏析は、界面問題という全固体電池最大の課題に対して、安価で大量生産に適した手法で解決策を提示した点において、非常に画期的である。さらにチームは、安価な硫黄正極のみならず、重元素であるセレン（Se）やテルル（Te）といったカルコゲン族の類縁元素を用いた系においても、全く同様の偏析現象と飛躍的な性能向上を確認した。これは、特定の材料の偶然の産物ではなく、イオン半径や電子親和力が類似した材料群において共通して利用可能な、普遍的な物理化学的メカニズムであることを強く裏付けている。
しかしながら、実用化の前に埋めなければならない研究の空白（Research Gap）も歴然として存在する。今回の知見は、あくまで実験室レベルの小型セルにおいて立証されたものである。EVへ搭載可能な「100Ahクラス」という大容量のラミネート（パウチ）型セルへとスケールアップした際に、巨大な電極面積の全体にわたって均一なメカノケミカル反応と偏析を引き起こすことができるかに関するデータは現時点でゼロである。
さらに、自動車の耐久要件である「氷点下（-20℃）から極端な高温（60℃以上）環境下」における、偏析されたハロゲン化物層の長期的な熱力学的・化学的安定性の検証も未着手の状態である。10万キロ、10年以上のライフサイクルにわたって界面の自己組織化構造が保たれるかを検証する長期信頼性試験が、直近の大きな挑戦となる。
高速撹拌という極めて素朴な手段の中で起きる「大きな科学」は、全固体電池の設計思想を根本から作り変える転換点となる可能性を秘めている。
論文
参考文献
- Argonne National Laboratory: Argonne scientists discover how to boost solid-state battery energy density and longevity
