人類はエネルギーを掌に収めるため、長きにわたり電池というブラックボックスと格闘してきた。その最前線に位置するのが、現在の主力である液体の可燃性電解質を、不燃性の硬いセラミックなどに置き換える「全固体電池（Solid-State Battery）」の開発である。エネルギー密度を飛躍的に高め、数日間充電不要なスマートフォンや、航続距離を内燃機関車と同等以上に引き上げる電気自動車（EV）を実現する切り札と目されている技術だ。
しかし、この理想的なエネルギーデバイスには、実用化を強硬に阻むひとつの致命的なアポリアが立ちはだかっていた。充電と放電を繰り返すうちに、グミキャンディのように極めて柔らかいリチウム金属の結晶（デンドライト）が、岩のように硬いセラミック電解質を突き破り、正極と負極が直接触れ合って短絡（ショート）を引き起こしてしまうのである。
圧倒的に柔らかい物質が、なぜ自らより遥かに強靭なはずの硬い壁を破壊できるのか。ドイツのマックス・プランク研究所（MPI-SusMat）のYuwei Zhang博士を中心とする研究チームは、極低温の電子顕微鏡と高度な力学モデリングを駆使し、この長年の謎を解き明かした。彼らが2026年4月23日付の科学誌『Nature』で発表したのは、ミクロの空間で繰り広げられる「水圧カッター」のような物理的破壊のメカニズムと、その応力のベクトルを操作してデンドライトの軌道をそらすという、全く新しい制御パラダイムであった。
夢の技術を阻むミクロの壁。グミが岩を貫くパラドックス
現在、世界中のスマートフォンや電気自動車の動力源として君臨しているリチウムイオン電池は、正極と負極の間をリチウムイオンが液体電解質を介して移動する構造を持つ。しかし、液体の可燃性がもたらす発火リスクや、現在のグラファイト（黒鉛）負極を用いたエネルギー密度の理論的な頭打ちが、モビリティの電動化における大きな足枷となっている。特にEV市場においては、航続距離の短さと充電時間の長さが普及の障壁である。
この状況を打破するゲームチェンジャーとして、日本や韓国、アメリカの企業群が熾烈な開発競争を繰り広げているのが全固体電池だ。安全なセラミック固体電解質を用いることで、負極に理論上最大のエネルギー密度を持つ純粋なリチウム金属を使用することが可能になる。しかし、この「リチウム金属負極と固体電解質」の組み合わせは、実際に稼働させると想定外の自壊現象を引き起こす。
充電の過程において、リチウムイオンが負極側で還元される際、均一な膜として堆積せず、樹枝状の結晶、いわゆる「デンドライト」として成長してしまう。問題は、このリチウム金属が極めて柔らかい物質であるにもかかわらず、高強度のセラミック電解質（例えば本研究で用いられたLLZTO：リチウム・ランタン・ジルコニウム・タンタル酸化物）に微細な亀裂を入れ、内部へと侵攻していくことである。
硬いセラミックの壁を、柔らかいリチウムがどのようにして砕くのか。この直感に反する現象のメカニズムを巡り、バッテリー科学の世界では主に2つの仮説が対立してきた。
1つは、セラミック内部の結晶粒界（結晶同士の微細な境目）に沿ってわずかに電子が漏れ出し、デンドライトの先端よりも先の空間で孤立したリチウムの核が化学的に生成され、それらが次々と繋がることで結果としてセラミックを破壊するという「電子漏洩・化学的核生成説」である。もう1つは、成長するリチウムデンドライト自体の内部に巨大な圧力が蓄積し、その純粋な物理的応力がセラミックを力ずくで割るという「内部応力説」だ。
これまでは、成長するデンドライトの先端で何が起きているのかをナノスケールで正確に捉えることが困難であった。室温環境下で高エネルギーの電子顕微鏡ビームを当てると、そのエネルギー自体がリチウムや固体電解質を反応させ、本来の姿とは異なるノイズ（アーティファクト）を生み出してしまうからである。
極低温・真空の密室劇。先端部に電子の漏洩はなかった

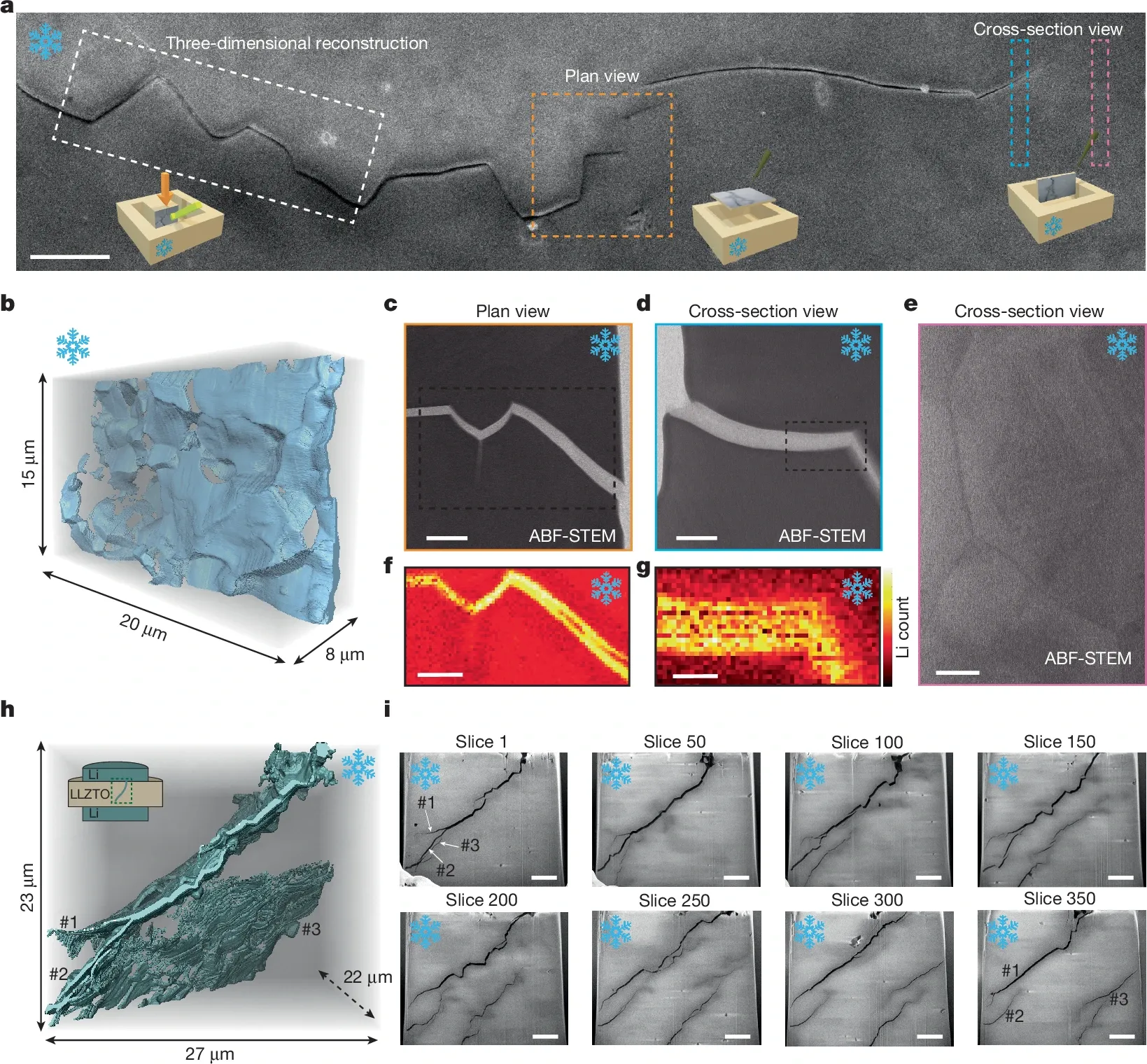

Zhang博士らのチームは、この観測の限界を根本から突破するため、極低温走査透過電子顕微鏡（cryo-STEM）や極低温走査型電子顕微鏡（cryo-SEM）を統合した最先端の分析インフラを構築した。サンプルをマイナス190度という極低温かつ真空状態の専用トランスファーケースに封じ込め、大気中の酸素や水分、さらには電子ビームによる熱的・化学的反応を完全に遮断した状態を作り上げた。その上で、デンドライトがセラミック電解質を貫通する瞬間のミクロの構造を、原子レベルの解像度で解析したのである。
数か月に及ぶ精緻な観察の結果は、明快な事実を告げていた。デンドライトの先端はナノスケールの亀裂に完全に満たされており、そこから前方およそ1マイクロメートルの領域にある結晶粒界や三重接合部を探索しても、孤立したリチウムの集積や電子の漏洩を示す証拠は一切検出されなかった。すなわち、正常な動作電圧の範囲内において、化学的な核生成が短絡を牽引しているという有力な仮説はここで退けられた。
リチウムはセラミックの奥深くへと、あくまで物理的な繋がりを保ったまま、一本の「水圧カッター」のように連続的に侵入していたのである。
600メガパスカルの静水圧。閉じ込められた金属が放つ破壊の力学
では、なぜ柔らかいリチウムが硬いLLZTOセラミックを真っ二つに割ることができるのか。その答えは、デンドライト内部に蓄積される「静水圧応力（hydrostatic stress）」という力学的なメカニズムにある。
チームが極低温透過菊池線回折（cryo-TKD-SEM）を用いてリチウムデンドライト内部の結晶格子の向きを詳細に調べたところ、格子の回転や塑性変形（力を受けて形が不可逆的に歪むこと）がほとんど起きていないことが判明した。金属が力を受けて逃げ場を失うと通常はひしゃげるが、セラミックの極めて狭い亀裂の内部に閉じ込められながら成長を続けるリチウムは変形する隙間を持たない。結果として、四方八方から均等に極限まで圧縮される静水圧状態に置かれる。
位相場モデリング（Phase-field modeling）によるシミュレーション結果は、この閉鎖空間で電気化学的にメッキされ続けるリチウムの内部応力が、最大で約600 MPa（メガパスカル）に達することを示した。これは、深海6万メートルの水圧に匹敵する強烈な数値である。この巨大な内部圧力がそのまま周囲の硬いセラミック電解質に対する強烈な引張応力として働き、限界を超えた瞬間に脆性破壊を引き起こして亀裂を前進させる。
| 比較項目 | 従来の想定・対立仮説（化学的核生成説） | 本研究が立証した新メカニズム（機械的破壊説） |
|---|---|---|
| 破壊の駆動力 | セラミックの粒界に沿った電子漏洩と、先端前方でのリチウム核生成。 | 閉鎖空間に閉じ込められたリチウムの成長に伴う約600 MPaの強烈な静水圧応力。 |
| デンドライトの状態 | 断続的、または孤立した核が徐々に繋がって成長する。 | 塑性変形を伴わず、連続体として亀裂を密に充填する。 |
| 先端の観測結果 | デンドライト先端の先に、新たなリチウムの兆候があるはず。 | 先端より先にリチウムは存在せず、応力による亀裂が常に先行する。 |
| 開発への示唆 | 電極と電解質界面での電子伝導性の徹底的な抑制。 | セラミック自体の物理的靭性向上と結晶粒界の強化、または応力分散設計。 |
さらに、亀裂の進み方にも特筆すべき力学的な偏りがあった。研究チームの分析によると、亀裂はセラミックの結晶内部をまっすぐ突き進む「粒内破壊（トランスグラニュラー）」と、結晶同士の隙間を縫うように曲がりくねる「粒界破壊（インターグラニュラー）」を頻繁に繰り返していた。100個以上の結晶粒を統計的に分析した結果、全体の約20%が粒内破壊であり、残る多数を占める粒界破壊のうち実に約75%が40度以上の鋭い角度で進行方向を変えていた。
モデリングによれば、これは粒界の破壊エネルギーが結晶内部（バルク）に比べて3〜5倍も低いという脆弱性に起因している。セラミック全体の強度がどれほど高く設定されていても、微視的な「継ぎ目」が弱ければ、高圧の水流と化したリチウムはそこをこじ開けて進んでしまう。柔らかい物質が硬い物質を破壊するパラドックスの正体は、逃げ場のない閉鎖空間が生み出す極限の圧力と、受け手側の微小な弱点の露呈であった。
欠陥で欠陥を制す。ボイド配置によるデンドライト軌道のハッキング
リチウムデンドライトの進行が、純粋な「力学的な応力とセラミックの破壊耐性との綱引き」で決まるのであれば、その物理的性質を逆手に取った高度な防御策が構築できる。Zhang博士らは、セラミック電解質に微細な「ボイド（空隙）」や亀裂を意図的に配置し、デンドライトの進行方向を力学的にコントロールする手法を実証した。

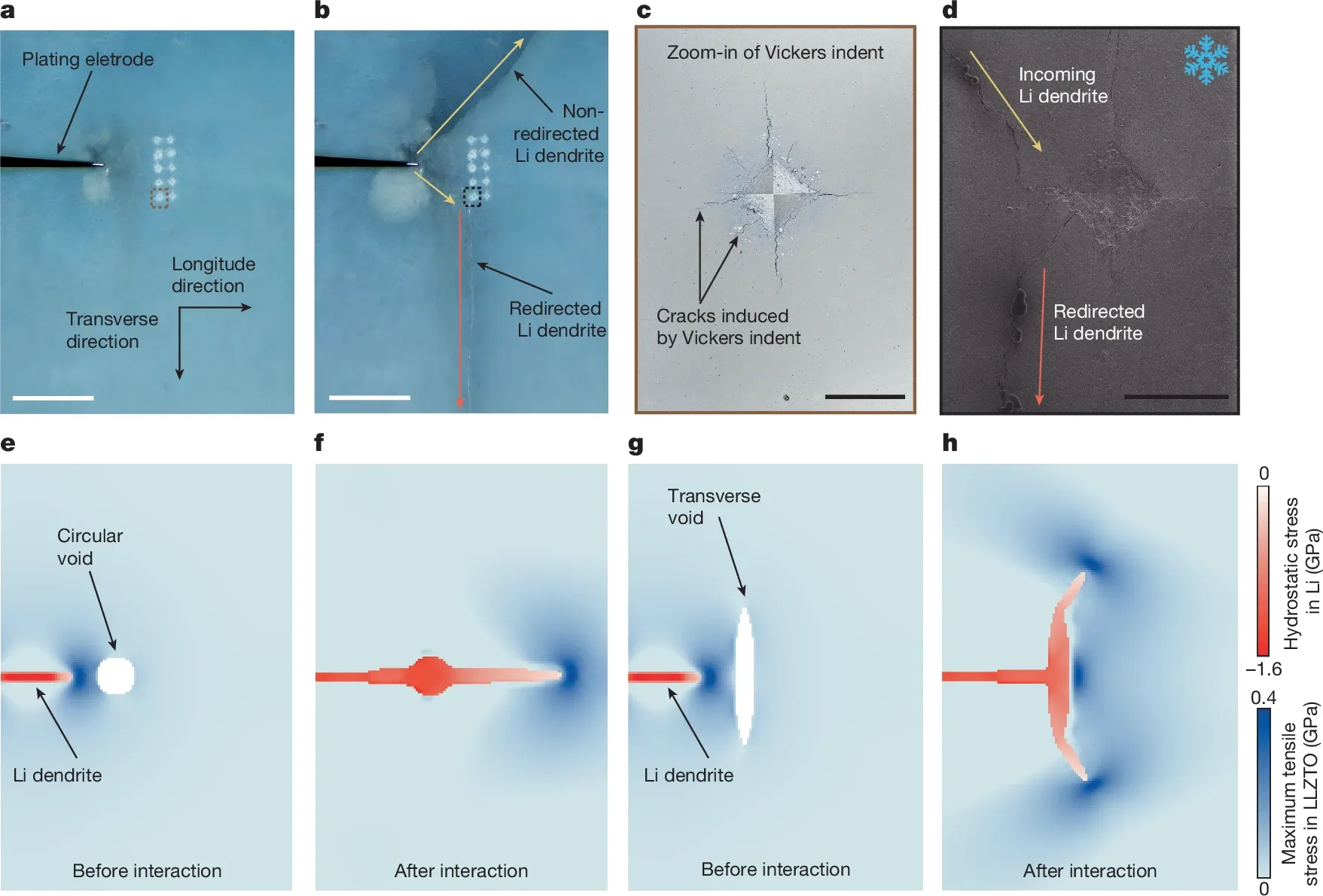

彼らはLLZTO電解質の内部に、ビッカース圧子を用いてあらかじめ微小な亀裂（トランスバース・ボイド）を人工的に作り出した。そこにリチウムデンドライトを成長させたところ、デンドライトは直進して短絡を引き起こすのではなく、人工の亀裂に遭遇した瞬間にマクロな軌道を変え、約45度方向を曲げて進み始めたのである。
これは、合気道のように相手の力を利用して軌道を変えるエンジニアリングである。デンドライトが横長のボイドに到達して内部を満たすと、ボイドの長軸に接する方向に非対称な引張応力が集中し、亀裂がそちらへ向かって進みやすくなる。逆に、単純な円形のボイドでは応力が元の進行方向に集中するため直進してしまう。この精緻な幾何学的な形状操作を利用すれば、デンドライトを正極から遠ざける方向へ意図的に迂回させ続けることが可能になる。短絡を根本から防ぐ、力学的フェイルセーフの概念実証である。
全固体電池の商用化シナリオはどう塗り替わるか。材料探索から力学設計へのパラダイムシフト
本研究がもたらした視座は、世界中の電池メーカーや自動車メーカーが取り組む全固体電池の設計指針を根本からアップデートする力を持つ。これまで産業界は、短絡を防ぐために電解質の化学的組成の微調整や、リチウムと電解質界面の電子伝導性を抑えるためのコーティング技術の開発に多大なリソースを割いてきた。
しかし、破壊の根本原因が物理的な亀裂進展と静水圧にあると明確になった以上、今後は「力学的な靭性（割れにくさ）の向上」へと設計の主軸を移す道筋が見えてくる。具体的には、脆弱な結晶粒界への特定元素のドーピングによる結合力の強化や、セラミックにわずかな塑性変形の余地を持たせて応力を逃がすメカニズムの導入が急務となる。さらに、多層構造の固体電解質において機械的に弱い界面を意図的に設けることで、上述のデンドライト迂回機構を製品に組み込むアプローチも有望視される。
この力学的アプローチの確立は、停滞気味であった全固体電池の商用化タイムラインを再加速させる可能性を秘めている。現状、液体リチウムイオン電池のサプライチェーンは中国企業（CATLやBYDなど）が圧倒的なシェアを握っている。これに対し、日本や欧米の自動車メーカーは全固体電池の実用化による「一発逆転」を狙ってきた。全固体電池が実現すれば、EVの充電時間はガソリン車の給油時間に匹敵する数分レベルに短縮され、航続距離は1,000キロメートルを超える。スマートフォンのバッテリーも小型化と長寿命化を同時に達成できる。
一方で、バッテリー科学の全貌は依然として複雑である。マサチューセッツ工科大学（MIT）の研究チームが数週間前に発表した別の論文によれば、リチウムイオンの集中的な流れが電解質の微細構造を化学的に「脆化（もろくする）」させている側面も確認されている。MITのCole Fincher研究員が指摘するように、電気化学的な反応がセラミックを脆くし、MPI-SusMatチームが証明した物理的な静水圧応力による破壊をさらに容易にしているという、力学と電気化学の複合的な相互作用が実際のバッテリー内部で起きていると見るのが自然である。
残された最大の工学的課題は、製造スケールでの実装である。今回のMPI-SusMatによる実験は厚みのあるモデルセルで行われたが、実際の商用バッテリーに組み込まれるセパレーターは理想的には20マイクロメートル程度まで薄くする必要がある。このような極薄のシステムにおいて、ボイドの配置によるデンドライトの迂回制御が安定して機能し、かつ全体のイオン伝導性を損なわずに量産ラインへ落とし込めるかの検証が今後の焦点となる。
柔らかい金属が硬い岩を打ち砕く現象の正体を、極低温の密室劇の中で緻密な物理法則の帰結として描き出した今回の発見は、電池開発における大きなマイルストーンとなる。次世代のエネルギーインフラを真の意味で手懐ける日は、確かな力学の土台の上に近づきつつある。
論文
参考文献
