濃霧が立ち込める山道や、火災現場の黒煙の中を自動運転車やレスキューロボットが確実に行き来する未来。それを実現するためには、目に見えない光の帯域である短波赤外線（SWIR：Short-Wave Infrared）を捉える「新しい眼」が不可欠だ。しかし、これまでのSWIRセンサーは、極めて高価な特殊合金を用いて製造されており、シリコンチップのように安価に大量生産することが物理的に不可能だった。
この巨大な壁を打ち破る技術が、韓国の研究機関から発表された。大邱慶北科学技術院（DGIST）のイ・ジョンス（Lee Jong-Soo）教授、韓国科学技術研究院（KIST）のパク・ミンチョル（Park Min-Chul）氏、韓国材料研究院（KIMS）のキム・ヨンフン（Kim Yonghun）氏らによる共同研究チームは、ナノスケールの「量子ドット」と「二次元半導体」を融合させることで、極めて微弱なSWIR信号を劇的に増幅するハイブリッドフォトセンサーの開発に成功した。2026年3月に学術誌『Advanced Materials』に掲載されたこの成果は、高コストな既存の半導体パラダイムを過去のものにし、自動運転や医療画像診断の視界を一気に開拓する可能性を秘めている。
濃霧に沈む自動運転の視界と、立ちはだかる高価格の要塞
自律走行システムは、人間を超える安全性を約束するはずだった。しかし現実には、多くの自動運転車が「悪天候」という自然の壁に直面している。現在の主力センサー群には、それぞれ決定的な弱点が存在する。高解像度を誇る可視光カメラは、人間と同じように濃霧や吹雪のホワイトアウトで完全に視力を失う。LiDAR（レーザー光による画像検出・測距）は暗闇には強いものの、放出したレーザー光が空気中の水滴や煙の微粒子に乱反射され、本来存在しない障害物を検知する「ゴースト」を生み出してしまう。ミリ波レーダーは悪天候を透過するが解像度が極めて低く、対象が歩行者なのか空き缶なのかを瞬時に見分けることが難しい。
この「カメラとLiDARが失明する空白地帯」を埋める希望として、産業界が長年熱望してきたのが、波長1000〜3000ナノメートル付近の「短波赤外線（SWIR）」帯域である。SWIRは可視光よりも波長が長いため、霧や煙の粒子を容易に回り込んで透過する。さらには、対象物の成分（氷と水、プラスチックと金属など）による光の吸収・反射の違いを明確に捉える能力を持つ。雪道で凍結したブラックアイスバーンをピンポイントで検知するなど、従来のセンサーでは不可能な知覚を実現する。
しかし、素晴らしい物理特性を持つSWIRの普及を阻んできたのは、ハードウェアそのものの「製造の難しさ」と「絶望的なコスト」である。一般的なデジタルカメラに使われるシリコンは、バンドギャップ（電子が飛び越えるエネルギーの壁）が広く、SWIR帯域の長波長な光を吸収できない。そのため、既存の高性能SWIRセンサーはインジウム・ガリウム・ヒ素（InGaAs）という特殊な化合物半導体を用いて製造されている。
このInGaAsセンサーを作るには、超高真空のチャンバー内で原子を一層ずつ積み上げる「エピタキシャル成長」という極めて高度な工程が必要になる。シリコンプロセスと互換性がなく、異なる素材の原子の間隔（格子定数）を精密に合わせなければならないため歩留まりが悪い。結果として、高解像度のInGaAsカメラは1台あたり数百万から数千万円という価格設定になり、防衛・宇宙産業や一部の高級な研究機器にしか供給できなかった。自動運転車に数台搭載するなど、コスト的に全くの非現実であった。
コストと性能のトレードオフをいかにして解消し、大面積で高解像度、かつ安価なSWIRセンサーを量産するか。光学センサー業界に長年横たわっていたこの巨大な難問に対し、韓国の共同研究チームはシリコンの延長線上ではない、全く新しい材料アプローチで解答を提示した。
点と面が交差するナノの舞台。光を捕獲するスポンジと電子の高速道路

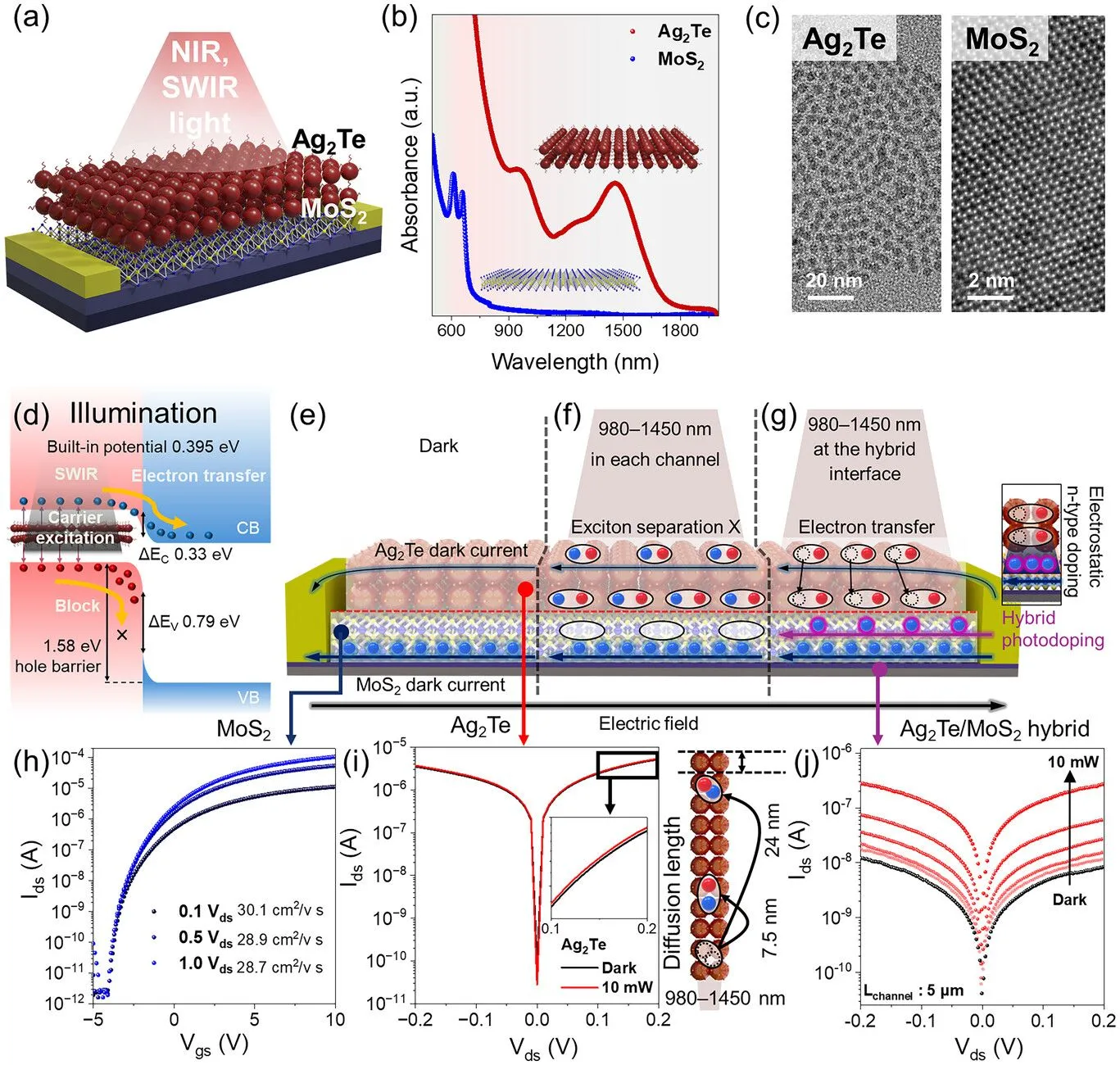

DGISTを中心とする研究チームの戦略は、高価なInGaAs合金を一切使わず、異なる次元の素材を組み合わせるというものだった。0次元のナノ材料である「Ag₂Te（テルル化銀）量子ドット」と、2次元の層状半導体である「MoS₂（二硫化モリブデン）」の接合である。
それぞれ単体の材料には、際立った長所と同時に、光センサーとして致命的な欠落がある。Ag₂Te量子ドットは、重金属であるカドミウムや鉛を含まない環境に優しい素材でありながら、広帯域のSWIR光を強力に吸収する。例えるなら、目に見えない赤外線の雨を逃さず吸い込む「微小なスポンジ」である。しかし、吸収した光を電気信号（電子）に変えて回路へ流し込む能力、すなわち電荷移動度が0.01 cm²/V·sと極端に低い。光を捕獲することはできても、その情報を外部へ速やかに伝達できず、光センサーの構成要素としては実用性に欠ける。
一方のMoS₂は、厚さが原子数個分しかない極薄のシート状物質である。この2次元構造の内部は、電子が障害物なしに滑らかに走り抜ける「原子のハイウェイ」となっている。その電荷移動度は約30 cm²/V·sに達し、シリコンに代わる次世代のトランジスタ材料として大きな期待を集めている。だが、MoS₂単体では可視光帯域の光しか吸収できず、SWIRの波長帯（680ナノメートル以上）に対しては完全に透明なガラスのように振る舞ってしまう。
研究チームは、この両極端な性質を持つ2つの材料をナノレベルで融合させた。まず、化学気相成長（MOCVD）という手法でシリコン基板上に均一なMoS₂の極薄フィルムを形成する。次に、その表面に粒径わずか4.4ナノメートルのAg₂Te量子ドットをスピンコート（回転塗布）で均等に散布した。高価な真空装置で原子を無理やり結合させるのではなく、異なる素材を物理的に近接させることで、光の吸収（0次元）と電子の輸送（2次元）という役割を完全に分業させたのである。
見えない光を劇的に増幅する。光ドーピングが仕掛ける物理のトリック
この「0次元と2次元の融合」は、単に2つの長所をパッチワークのように足し合わせたものではない。両者が接触する界面において、「光ドーピング（photodoping）」と呼ばれる劇的な信号増幅の化学反応を引き起こした。
センサーに1450ナノメートルのSWIR光が照射された瞬間を想像してほしい。まず、表面のAg₂Te量子ドットが光のエネルギーを吸収し、マイナスの電荷を持つ「電子」と、プラスの電荷を持つ「正孔（ホール）」のペアを生成する。通常、量子ドットの内部に閉じ込められた電子と正孔は、数ナノ秒という瞬きよりも短い時間で再び結合して消滅してしまう。しかしこのハイブリッド構造においては、エネルギーの壁（バンドギャップ）の絶妙な段差によって、電子だけがわずか2〜3ナノメートルの隙間を飛び越え、直下にあるMoS₂のハイウェイへと一瞬で流れ込む。
一方、プラスの電荷を持った正孔は、エネルギーの壁に阻まれてMoS₂へ移動できず、Ag₂Te量子ドットの中に取り残される。この取り残された無数の正孔が、極小のプラス電極のように働き、一種の「局所的な電場」を作り出す。この電場が直下にあるMoS₂チャネルの電子を強く惹きつけ、流れる電流を桁違いに増加させるのだ。物理的な電極からゲート電圧をかけずとも、光そのものが半導体をオンにする添加物（ドーパント）のように振る舞い、トランジスタの導電性を変調させる。
この強烈な増幅効果により、開発されたデバイスは1450ナノメートルの波長において、1ワットあたり750,000アンペア（7.5 × 10⁵ A/W）という驚異的な光応答性能（Responsivity）を叩き出した。さらに、光信号をノイズからどれだけ明確に見分けることができるかを示す指標である比検出能（Specific Detectivity）は、実際の実験環境のフリッカーノイズ限界で9.9 × 10⁸ Jonesを記録している。理論的な限界値計算では10¹¹ Jonesに迫るポテンシャルも示されており、これは極めて微弱な光を捉える上で既存のInGaAsセンサーに肉薄する水準だ。
トレードオフの打破。チャネル長が支配する電子のタイムリミット
光センサーの開発において、感度（ゲイン）と応答速度は常にシーソーの関係にある。局所的な電場を作り出す正孔（ホール）が長く量子ドット内に留まれば留まるほど、電流は大きく増幅される。だが、それは同時に「光が消えた後も電流がダラダラと流れ続ける」ことを意味する。センサーの反応速度が鈍くなれば、高速で移動する対向車や不規則な動きをする歩行者をブレなく撮影することが難しくなる。

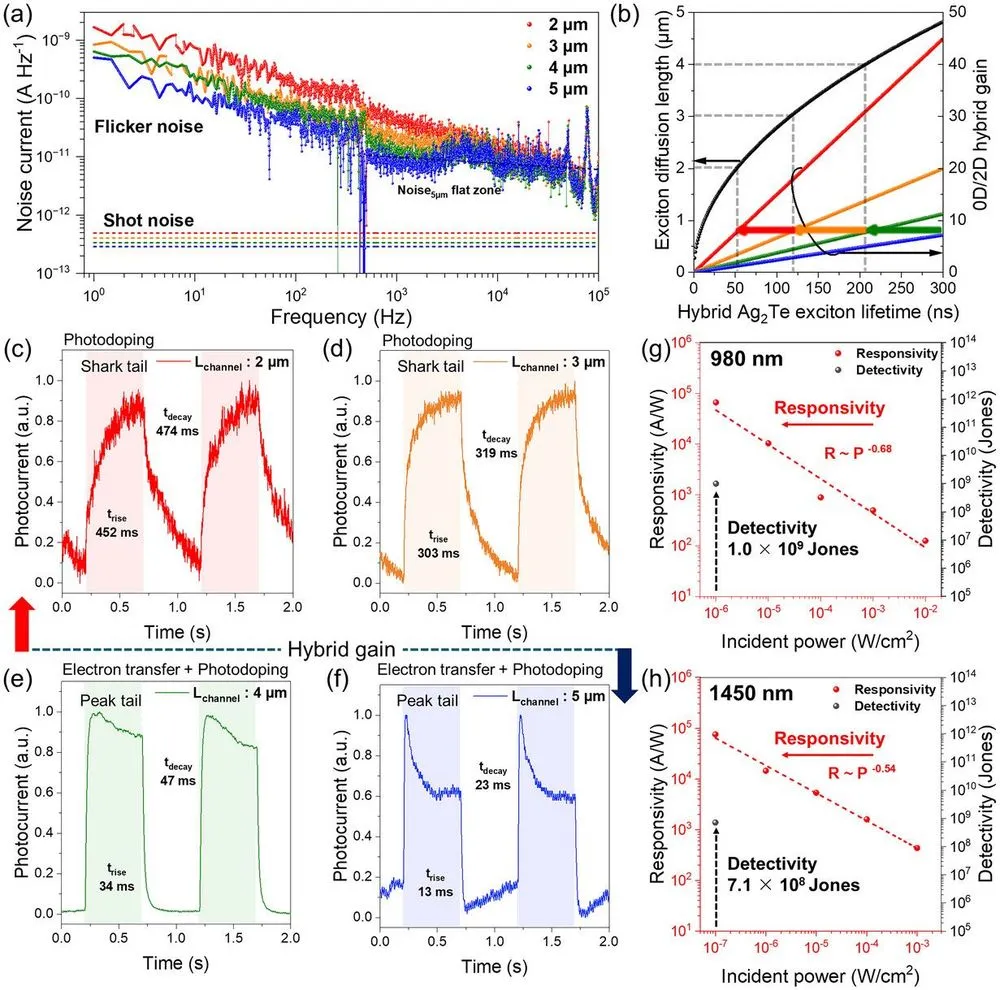

研究チームは、このジレンマを「MoS₂のチャネル長（電極間の距離）」を物理的に調整することで解決した。チャネル長が2マイクロメートルと短い場合、MoS₂を走り抜ける電子のスピードに比べて正孔が長く蓄積しすぎるため、光を当ててから電流が最大になるまでに452ミリ秒もかかる「シャークテール現象（サメの尾のような緩やかな電流上昇）」が発生した。
しかし、チャネル長を5マイクロメートルまで伸ばすと状況が一変する。電子が電極間を移動する時間がわずかに延びることで、トラップされた正孔との再結合のタイミングが最適化されたのである。結果として、蓄積効果と消滅のバランスが取れ、光に対する応答速度は13ミリ秒へと一気に短縮された。
13ミリ秒という反応速度は、秒間約60フレームの動画撮影に十分対応できる数値であり、車載カメラや産業用マシンビジョンとして要求される実用スペックを見事にクリアしている。
| 比較項目 | InGaAsセンサー（従来技術） | Ag₂Te / MoS₂ ハイブリッド（本研究） |
|---|---|---|
| 主材料 | インジウム、ガリウム、ヒ素などのレアメタル | テルル化銀量子ドット＋二硫化モリブデン |
| 製造プロセス | 高温でのエピタキシャル成長（複雑・高コスト） | スピンコートとフィルム転写（低コスト） |
| 大面積化 | 非常に困難（ウェハーサイズの制約が大きい） | 容易（スケーラブルな溶液プロセス） |
| 動作機構 | フォトダイオード（直接的なキャリア収集） | 光ドーピング効果による局所電場増幅 |
| 主要な見込み用途 | 軍事、宇宙、一部の高級産業用機器 | 自動運転車、IoTセンサー、一般向け医療機器 |
32行32列の網膜が捉えた世界。シリコンチップへのシームレスな統合

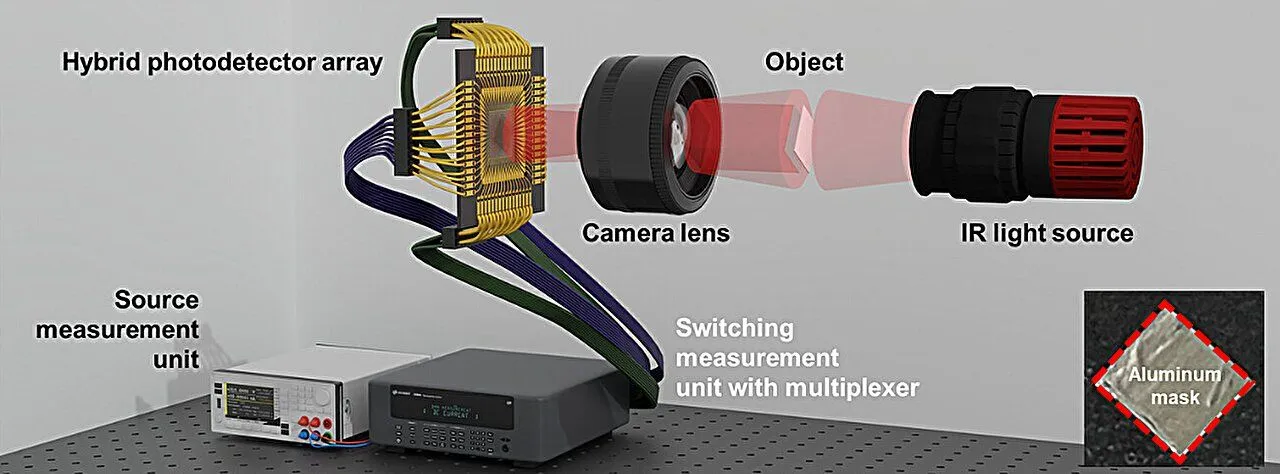

実験室の単一デバイスで高い数値を出しただけでは、実社会の風景を捉えることはできない。研究チームの真のブレイクスルーは、このハイブリッド構造を用いて「32×32ピクセル（合計1024個の画素）」のイメージセンサーアレイを基板上に実際に構築し、画像を再構成してみせた点にある。
米国空軍が定めた光学解像度の評価指標であるUSAFテストチャートを用いた実験において、構築されたセンサーアレイは文字やパターンの形状を正確に認識し、赤外線画像を高い忠実度で出力することに成功した。これは、単一の点として光の有無を検知しただけではない。1024個の画素がそれぞれ独立して光の濃淡を読み取り、信号処理と画像再構成アルゴリズムを経て、空間的な広がりを持った「実際のカメラ」としての動作を実証したのである。

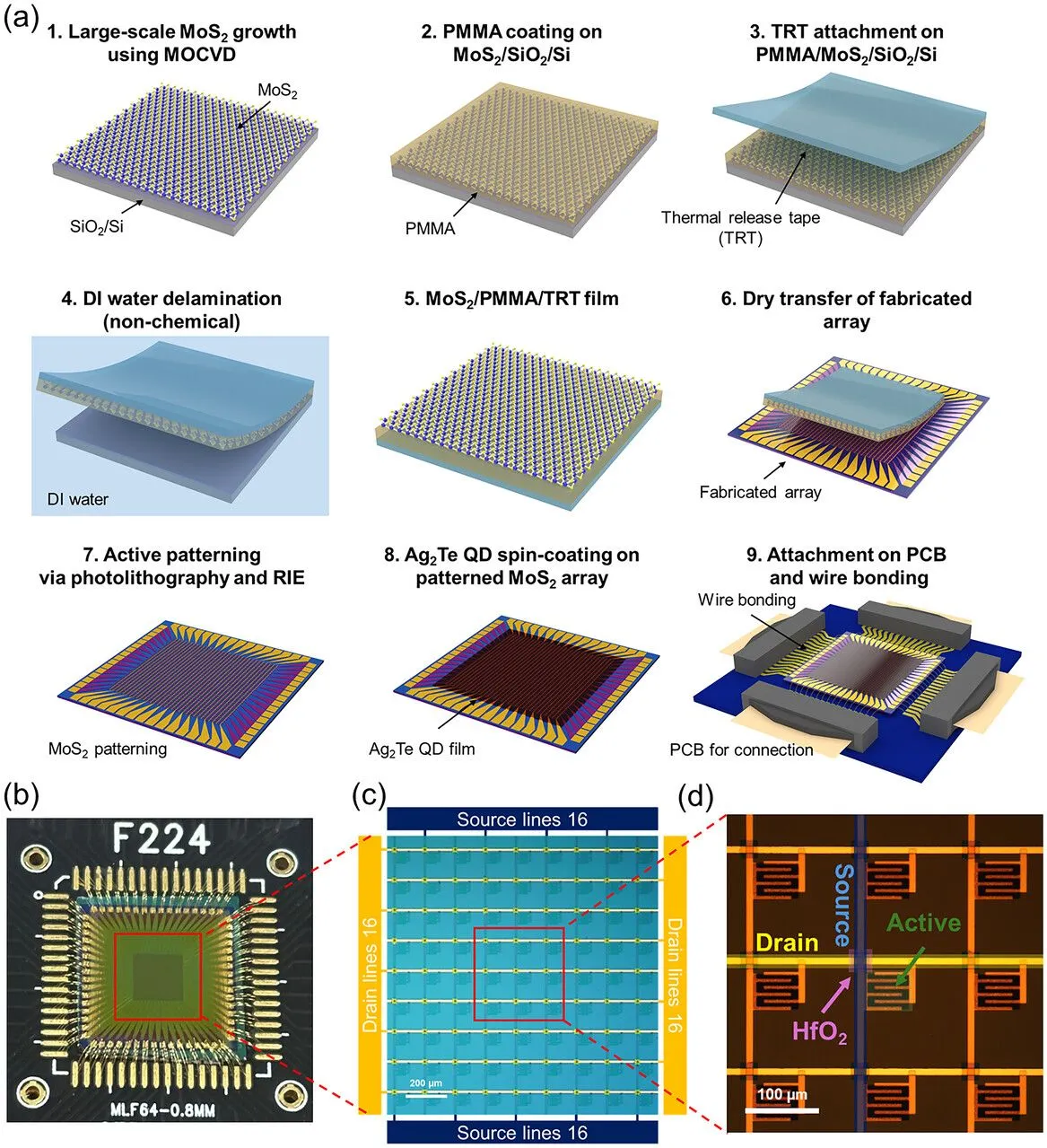

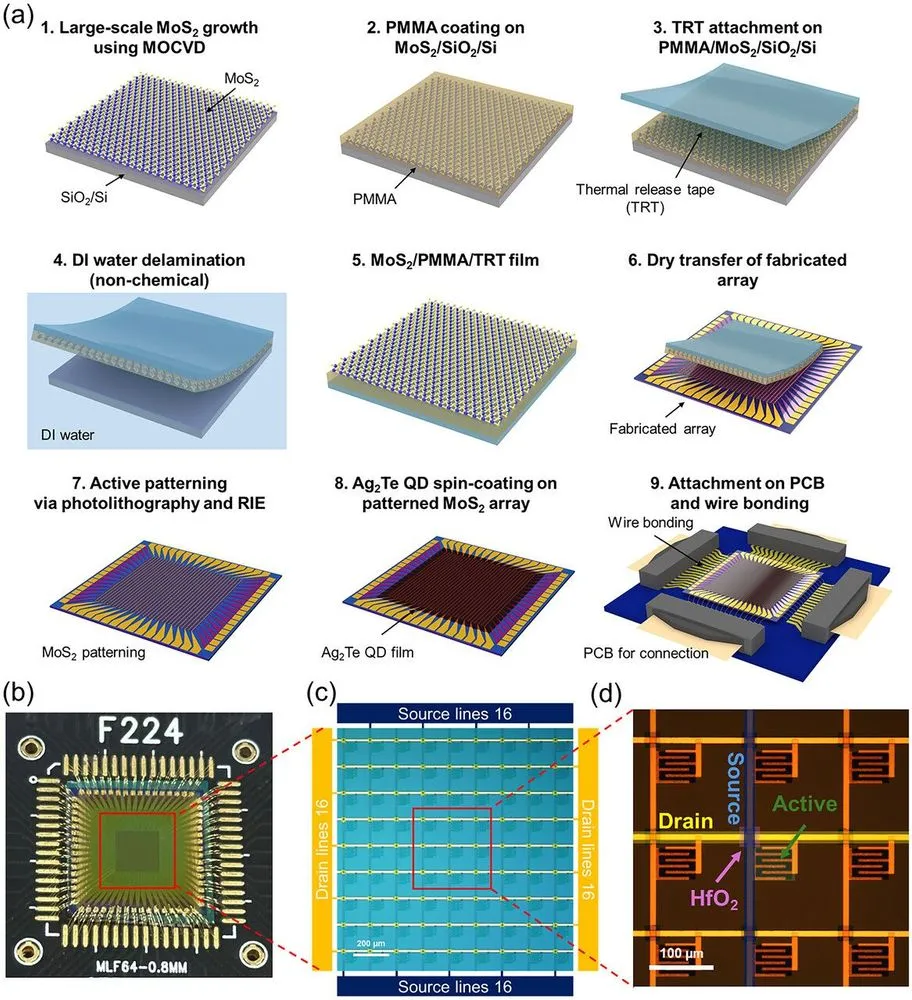

さらに産業界にとって重要な事実は、このセンサーアレイが既存のシリコンCMOSプロセスと極めて親和性が高い構造で作られていることだ。特殊な環境下で巨大な単結晶を育成する必要はない。シリコンウェハーの上にMoS₂フィルムを転写して電極をパターニングし、その上から量子ドットの溶液をスピンコートするだけで、センサーの光吸収層が完成する。この手法は、信号処理や読み出しを行う集積回路（ROIC：Readout Integrated Circuit）の上に、後から直接光センサーを形成できることを意味する。将来的なメガピクセル（数百万画素）クラスの高解像度化へ向けた、大面積かつ低コストな量産ラインの道筋がはっきりと示された。
夜の底を見通すAIの眼球。社会インフラを覆す数年後のロードマップ
今回のDGISTとKIST、KIMSによる共同研究は、赤外線センサーというニッチな市場の出来事に留まらない。あらゆる機械が自律的に動く時代の「眼」を、誰が、どれだけ安価に提供できるかという、ハードウェア覇権の根幹に関わるマクロな動きである。
現在、世界の主要な自動車メーカーやテクノロジー企業は、システムが完全に運転を担うレベル3、あるいはレベル4の自律走行の実現に向けてしのぎを削っている。しかし、どれほど優秀なAIモデルを訓練し、膨大な計算能力を持つ車載コンピューターを搭載しようとも、入力される映像データそのものが濃霧や煙で欠損していれば、AIは適切な判断を下せない。本技術が実用化されれば、現在数百万円するSWIRカメラが数万円以下の低コストで製造可能になり、一般の市販車に標準搭載される未来が現実味を帯びてくる。
その波及効果は自動運転に留まらない。夜間や悪天候下での事故率を劇的に低下させるにとどまらず、工場における排気ガスや化学物質漏洩の瞬時検知、あるいは皮膚下の血管を非侵襲で観察する医療画像デバイスへと、その応用範囲は多岐にわたる。セキュリティの分野でも、照明が全くない完全な暗闇で対象の動きを鮮明に捉える低コストな監視ネットワークの構築が可能になる。
DGISTのイ・ジョンス教授はメディアに対する声明の中で「量子ドットの高い光吸収特性と、二次元半導体の速い電荷輸送特性を組み合わせることで、従来の赤外線センサーが抱えていた根本的な限界を克服した」と語っている。研究チームは、プロトタイプの実証からさらに歩を進め、数年以内という極めてアグレッシブなタイムラインで技術の拡張と商用化の基盤を整える構えを見せている。
光の届かない闇夜や、すべてを白く染め上げる霧の向こう側。人類の視覚を拡張し、AIに真の視界を与える新しいハードウェアの量産は、すぐそこまで迫っている。
論文
- Advanced Materials: High-Gain Ag2Te/MoS2 Hybrid Photodetectors for Short-Wave Infrared Imaging
