現代の文明基盤を陰から支える巨大なデータセンター群。その実態は、絶え間なく膨大な計算機群を冷却し続けるための「熱の要塞」である。生成AIの爆発的な普及や自動運転技術の進展により、人類が生み出すデジタルデータは指数関数的な膨張を続けている。この不可逆的な潮流の中で、私たちが依存している現在のコンピューティング・アーキテクチャは、致命的なエネルギーの限界点に直面している。
その諸悪の根源とも言えるのが、プロセッサの傍らで記憶を司るDRAM（動的ランダムアクセスメモリ）やSRAMなどの主記憶メモリの物理的性質である。これらは「揮発性」と呼ばれ、微小なコンデンサに蓄えられた電荷の有無で情報を保持している。しかし電荷は時間の経過とともに漏れ出してしまうため、1秒間に何千回もリフレッシュ（再充電）動作を繰り返さなければならない。計算を行っていない待機状態でさえ、莫大な電力を空間に捨て続けているのだ。
このエネルギーの呪縛から逃れるための切り札として、半導体業界が巨額の研究開発投資を行ってきたのが「磁気ランダムアクセスメモリ（MRAM）」である。電荷の代わりに、電子が持つ微小な磁石の性質（スピン）の向きによって「0」と「1」を不揮発的に記憶する。電源を切っても記憶が消えず、待機電力を限りなくゼロに近づけることができる。しかし、このMRAMの普及の道のりにもまた、物理学の冷酷な壁が立ちはだかっていた。
沈黙の物質が抱えるジレンマ。強磁性限界と読み出し不可の呪縛
現在、一部の組み込み系デバイス等で実用化が始まっているMRAMは、記憶素子を構成する材料として一般的な「強磁性体」を用いている。強磁性体とは、鉄やコバルトのように、内部の電子スピンが巨視的に同じ向きに整列しており、外部に対して強い磁場を放つ物質である。
一見して理にかなっているこの仕組みには、克服困難な物理的ジレンマが横たわっている。データ容量を増やすためには、メモリセルを極限まで縮小し、シリコンウェハー上に高密度で密集させなければならない。だが、強磁性体をナノスケールで密集させると、個々のセルが発する漏れ磁場が隣接するセルに干渉し、書き込まれた情報を予期せず反転させてしまう「クロストーク」という致命的なエラーを引き起こす。さらに、強磁性体のスピンの反転速度（情報の書き込み速度）はナノ秒の領域で頭打ちとなり、ギガヘルツ帯で駆動する現代の超高速プロセッサに追いつけないという速度限界も露呈している。
そこで科学者たちは、一つの急進的なアイデアに辿り着いた。磁力を外部に一切漏らさず、かつ動作速度がテラヘルツ帯まで到達しうる「反強磁性体」を記憶素子の中核に据えるという構想である。反強磁性体の内部では、隣り合う原子のスピンが互いに逆を向いて整然と並んでいる。微視的な磁気は隣り合うスピン同士で完全に相殺されるため、外部から見れば磁極を持たないただの金属に過ぎない。
だが、このアプローチは数十年にわたり「実用化不可能」の烙印を押されてきた。磁場を一切漏らさない物質から、いかにして磁気的な情報を抽出するのか。情報が書き込まれているか否かを外部から検知する手段がないという、自己矛盾に満ちた絶望的な壁が存在した。
逆120度の幾何学。カゴメ格子が運動量空間に描き出す幻の磁極
この長きにわたる物理学の難題に対し、東京大学大学院理学系研究科の中辻知教授、有田亮太郎教授らの共同研究チームは、第一原理計算に基づく極めて鮮烈な解答を提示した。非共線型（ノンコリニア）反強磁性体「Mn3Sn」と絶縁材料「酸化マグネシウム（MgO）」を積層した磁気トンネル接合（MTJ）において、最大で約1000%にも達する巨大なトンネル磁気抵抗（TMR）効果が現れることを理論的に証明したのである。

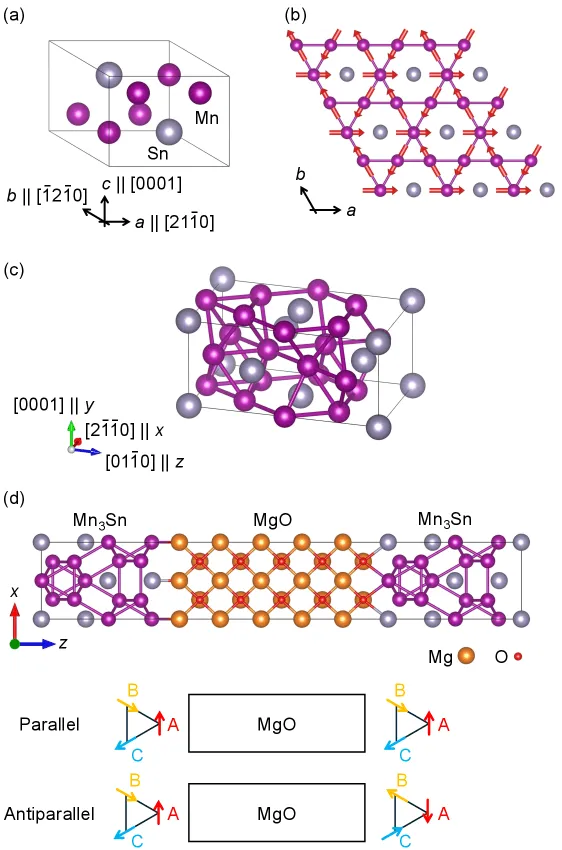

研究チームが突破口として着目したのは、マンガン（Mn）とスズ（Sn）の合金であるMn3Snの特異な結晶構造である。この物質の内部では、マンガン原子が六角形のネットワークを連ねた竹籠の編み目のような「カゴメ格子」を形成している。通常の反強磁性体のようにスピンが180度逆を向いて打ち消し合うのではなく、Mn3Snのスピンは120度ずつ角度をずらして正三角形を描くように配置される「逆120度反強磁性構造」をとっている。
さらに特筆すべきは、Mn3Snがいわゆる「ワイル半金属」としての性質を併せ持っている点である。物質の内部において、電子があたかも質量を持たない宇宙空間の素粒子（ワイル粒子）のように極めて高速に振る舞う。この位相幾何学（トポロジー）の特性を帯びた電子構造は、これまでにも巨大な異常ホール効果や異常ネルンスト効果といった、強磁性体の専売特許と思われていた現象を室温で引き起こし、物理学界を震撼させてきた歴史がある。
この非共線型と呼ばれる幾何学的な配置は、全体の磁化をゼロに保ちながらも、微視的なレベルで「クラスター磁気八極子」と呼ばれる高次な磁気秩序を生み出す。これにより、物質全体としての時間反転対称性が破れるという極めて稀有な物理的状態が引き起こされる。
日常的な三次元空間においてMn3Snの磁力は完全に相殺されている。しかし、電子が運動する方向と速度で定義される「運動量空間（波数空間）」という抽象的な次元に視点を移すと、全く異なる景色が立ち現れる。ある特定の進行方向を持つ電子のスピンが、片方の向きに強く偏っているのだ。全体としてのスピンは均等でも、「接合面に対して真っ直ぐ進もうとする電子」だけを抽出してみれば、そこには強磁性体に匹敵する強力なスピンの偏りが隠されている。物理空間には存在しない磁極が、運動量空間に幻のように浮かび上がっている状態である。
酸化マグネシウムの絶対的検閲。真っ直ぐな電子のみを通す量子の関所
しかし、運動量空間の偏りだけでは、実際の回路において明確な読み出し信号を得ることはできない。あらゆる方向へ飛び交う電子の波に埋もれてしまい、シグナルとしての純度が保てないからだ。ここで研究チームは、MTJの中間層に酸化マグネシウム（MgO）の薄膜を組み込むという、産業界の標準技術を精緻にシミュレーションへ落とし込んだ。
量子力学の基本原理に基づき、実験データなどの経験値に頼らず原子レベルから電子の振る舞いを導き出す第一原理計算が描き出したMgOの振る舞いは、電気を通さないための物理的な障壁という従来の常識を根底から覆すものであった。MgOの結晶構造は、電子の透過を許容するか否かを決定付ける極めて厳格な「空間フィルター」として立ちはだかる。
MgO層の内部をトンネルしようとする電子の波動関数は、指数関数的に減衰しながら壁をすり抜ける。このとき、MgOの複素バンド構造の特性により、運動量がゼロ付近（k_parallel = 0）、すなわち接合面に対して完全に垂直に直進する電子だけが、最も減衰せずに通り抜けることができる。斜め方向の運動量を持つ電子は、厚いMgOの壁の内部で波としての性質を急速に失い、対岸の電極へ到達する前に消滅してしまう。
このMgOの空間フィルタリング効果と、Mn3Snの真正面方向における強烈なスピン偏極が、奇跡的なまでの共鳴を起こす。Mn3Snから放たれた無数の電子群のうち、MgOの関所は「真っ直ぐ進む電子」だけを検閲し、抽出する。そしてその真っ直ぐ進む電子は、Mn3Snのカゴメ格子構造の恩恵により、特定のスピン方向に強く揃っている。
結果として、対岸にあるもう一つのMn3Sn電極の磁気八極子が「平行」であれば、この選別された純度の高い電子群は滑らかに通り抜け、電気抵抗値は極めて低くなる。逆に「反平行」であれば、受け入れ先の電子軌道とスピンの性質が合致せず激しく弾き返され、電気抵抗値が跳ね上がる。

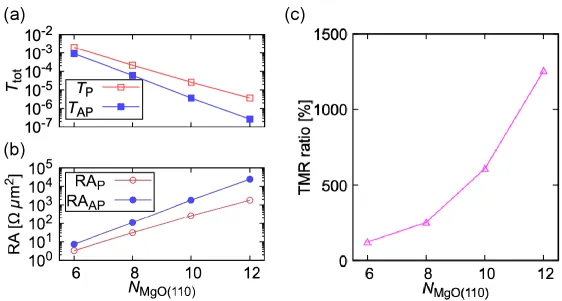

研究チームの計算は、このメカニズムの威力を鮮やかに数値化している。MgO層が厚くなる（層数が増える）にしたがって、斜めに進むノイズ電子が徹底的に排除され、スピン偏極した電子の純度が高まる。12層のMgOを用いた場合、デバイスの性能指標となる抵抗面積積（RA）が実用的な1〜10 kΩ·μm²の範囲に収まりつつ、TMR比は驚異の約1000%を超えるという予測値を弾き出した。
次元を隔てる構造的優位性。次世代MRAMのアーキテクチャ比較
今回の理論的ブレイクスルーがいかに現在の技術体系と一線を画すものであるか、デバイスの基礎構造を比較することでその絶対的な優位性が明白になる。
| 比較項目 | 現行世代MRAM (強磁性体ベース) | 次世代予測モデル (反強磁性体 Mn3Sn/MgO) |
|---|---|---|
| 磁化の有無 | あり（外部へ漏れ磁場が生じる） | なし（磁気モーメントが内部で相殺） |
| 超高密度集積 | 漏れ磁場の干渉により微細化に物理的限界 | セル間干渉ゼロにより極限までの微細化が可能 |
| スピン反転速度 | ナノ秒（GHz帯域域での動作が限界） | ピコ秒（THz帯域での超高速動作が可能） |
| 読み出し原理 | マクロなスピン分極の差（Julliereモデル等） | 運動量空間のスピン偏極とMgOフィルターの共鳴 |
| 想定TMR比 | 実用レベルで数百% | 理論限界値として約1000%を予測 |
この比較は、既存技術の漸進的な改良という次元を超えた、コンピューティング・アーキテクチャの根底からのパラダイムシフトを示している。磁場の漏洩という物理的な足かせを外しつつ、圧倒的な読み出し感度を確保できる構造は、情報の高密度化と高速化の両立という半導体業界の長年のトレードオフを完全に解消するポテンシャルを秘めている。
理論からウェハーへの跳躍。産学の結合が挑む社会実装の壁と未来
本研究が学術的な美しい箱庭にとどまらない最大の理由は、その強固な共同研究体制にある。論文の著者には、東京大学、東京都立大学、東北大学の研究者に加え、半導体材料や化学素材の領域で世界的なシェアを持つJSR株式会社のRDテクノロジー・デジタル変革センターの研究者が名を連ねている。基礎的な物性物理学の知見と、産業界の泥臭い材料工学がすでに結合し始めている証拠である。
スーパーコンピューターが描き出した理論空間での青写真を、現実のシリコンウェハー上で量産化するまでの道程には、過酷な物理的実証の壁が待っている。室温環境下において、いかにして薄膜の界面を原子レベルで滑らかに制御するか。そして何より、約7.6%存在するMn3SnとMgO間の格子不整合（原子の並び間隔のズレ）をどのように緩和し、歪みのない結晶を成長させるか。これらは、材料科学と成膜プロセス工学における次なる巨大な挑戦となる。
しかし、長年にわたり「磁力を持たないため読み出しは不可能」という固定観念に縛られてきた反強磁性スピントロニクス領域において、運動量空間の偏りと絶縁層のフィルタリングの掛け合わせによって1000%のシグナルが引き出せるという確固たる理論的裏付けが得られた事実は、とてつもなく重い。
JST未来社会創造事業で推進されている「スピントロニクス技術と光電変換技術を融合した次世代デバイス開発」においても、本研究の成果は心臓部となる情報読み出し技術の設計指針となる。沈黙する磁極の奥底に潜む非共線型の電子ネットワークは、データセンターの消費電力を劇的に削減し、人類が次なる演算の次元へ踏み出すための、最も堅牢で高速な情報の器となるに違いない。
論文
- Physical Review Materials: Ab initio study of magnetoresistance effect in Mn3Sn/MgO/Mn3Sn antiferromagnetic tunnel junction
