人類が情報を処理し伝達する手段は、電子から光へと劇的な移行を遂げようとしている。現代の計算機科学を根底から支えてきたシリコン半導体は、回路の極限までの微細化に伴い、熱暴走と量子トンネル効果という物理法則の壁に直面して久しい。特に生成AIの進化によって爆発的に増加するデータセンターの消費電力は、今や世界的なエネルギー危機を引き起こしつつある。細い銅線の中を電子が押し合いへし合いしながら進むこれまでの方式では、もはや時代の要求する計算速度と省電力を両立させることは不可能だ。
そこで科学者たちは、電子の代わりに光子（フォトン）そのものを回路内で走らせる「フォトニック集積回路」に次代の夢を託してきた。光は電子と異なり、配線の中で互いに干渉して熱を発することがなく、極めて高速かつ省電力での情報伝送を可能にする。しかし、光をチップの上で意のままに操るためには、光を閉じ込め、屈折させ、色を変えるための完璧な「ガラス細工」をナノスケールで作り上げる必要がある。
近年、その究極の素材の最有力候補に躍り出たのが、原子レベルの薄さを持つ「ファンデルワールス（vdW）材料」である。二次元材料とも呼ばれるこの極薄の物質群は、光との相互作用において比類なき特性を秘めている。だが、研究者たちの前には一つの致命的なジレンマが長年の壁として立ちはだかっていた。微細加工技術のメスを入れるには、その結晶構造があまりにも脆すぎるという事実だ。光を自在に制御できる理想の素材でありながら、いざ光の通り道（回路）を彫り出そうとすると自壊してしまう。
この深く困難な問題に対し、アアルト大学と北京大学を中心とする国際研究チームが鮮やかな解答を提示した。彼らが『Nature Materials』誌で発表した手法は、極薄の素材に「アルミニウムの甲冑」を着せてから彫刻を施すという、シンプルかつ極めて洗練されたアプローチだ。この技術的ブレイクスルーが何を打ち破り、いかなる未来を切り拓くのか。そのメカニズムの深層を紐解いていく。
限界を迎えた電子回路と、「脆すぎる」新素材が抱えるジレンマ
現代のフォトニクス研究において、情報処理を光だけで完結させる「オール光コンピューティング」は究極の目標とされている。現在の主流であるシリコンフォトニクスは、電子回路との親和性が高いという利点を持つ一方で、光の波長を変換したり、光同士を強く相互作用させたりする「非線形光学効果」に乏しいという根源的な欠点を抱えている。シリコンだけで光の計算を行うことは難しく、外部から別の特殊な光学結晶を導入しなければならない。それがチップの小型化と集積化を阻む大きな障害となっていた。
そこで世界中の物理学者や材料科学者たちが熱視線を送ってきたのが、ファンデルワールス（vdW）材料である。2004年に粘着テープを用いてグラファイトから分離されたグラフェンの発見以降、二硫化モリブデン（MoS2）や六方晶窒化ホウ素（h-BN）など、多種多様な二次元材料が同定されてきた。これらの素材群は、原子一つ分の厚さからなる極薄の層が、共有結合ではなく弱いファンデルワールス力によって重なり合って構成されている。
この構造的な特徴は、「格子不整合の回避」という驚異的な自由度をもたらす。従来の半導体製造プロセス（エピタキシャル成長など）では、結晶の原子の並び幅（格子定数）が一致する素材同士でなければ綺麗に重ねることができない。しかしvdW材料であれば、全く異なる性質を持つ素材同士を、まるでレゴブロックを組み立てるかのように自由に積み重ねることができるのだ。さらに、表面が原子レベルで平滑であるため光の散乱損失が極めて少なく、0から6エレクトロンボルト（eV）という広範なバンドギャップを網羅する。近赤外線から紫外線の領域まで光を自在に制御できる、巨大なポテンシャルを秘めていることを物語る。
ところが、この理想的な素材を光回路の「主役」として据える試みは、常に絶望的な結末を迎えてきた。vdW材料の層間結合は極めて弱いため、回路の形を彫り出そうと標準的な微細加工技術を用いると、結晶構造がたちまち崩壊してしまうのだ。フッ素系ガスによる反応性イオンエッチングでは化学的な不活性さが災いして精緻な削り出しが困難であり、フェムト秒レーザーを用いれば熱によって表面が荒れ果てる。極細のガリウムイオンの矢を放って削る集束イオンビーム（FIB）に至っては、たった一度の走査であっても重いイオンが結晶内部に突き刺さり、光を乱反射させる致命的な欠陥を生み出す。
結果として、これまでの研究においてvdW材料は、シリコンなどの強固な土台の上にそっと載せられる「受動的なコーティング層」の域を出ることができなかった。自らが光を閉じ込める共振器や導波路そのものを構成することは、事実上不可能と考えられていたのである。
ナノスケールの外科手術。イオンビームの衝撃を吸収する犠牲層の妙
この脆さに起因する行き詰まりに対し、研究チームは極めて洗練された物理的アプローチで回答を提示した。それは、まさにナノスケールの外科手術とも呼ぶべき緻密なプロセスである。
研究チームは、FIBによる切削を行う直前、基板上に転写されたvdW材料の表面に厚さ約50ナノメートルのアルミニウム（Al）薄膜を蒸着した。この極薄の金属膜が、上空から降り注ぐ高エネルギーのガリウムイオンに対する「犠牲の甲冑」の働きを持つ。アルミニウム層がイオンビームの物理的な衝撃と注入ダメージを完全に吸収し、さらに加工中の表面の帯電を防ぐことでパターンの歪みを抑え込む。
イオンビームによって目的のナノ構造を精緻に切り出した後、特殊なウェットエッチング液を用いてアルミニウムの甲冑だけを静かに溶かし去る。すると、そこにはイオンの直撃を一切受けていない、原子レベルの完全な平滑さを保ったvdW材料の微細構造が姿を現す。研究チームは、六方晶窒化ホウ素（h-BN）や二硫化モリブデン（MoS2）、セレン化ガリウム（GaSe）といった多様なvdW材料に対してこの手法を適用し、サブ100ナノメートルの精度でマイクロディスク（微小円盤）やフォトニック結晶を自在に彫り出すことに成功した。有害な化学エッチング液に頼らず、材料の種類を問わずに適用できるこの物理的な加工プロセスは、vdW材料を光チップの主役へと押し上げる決定的なブレイクスルーとなった。

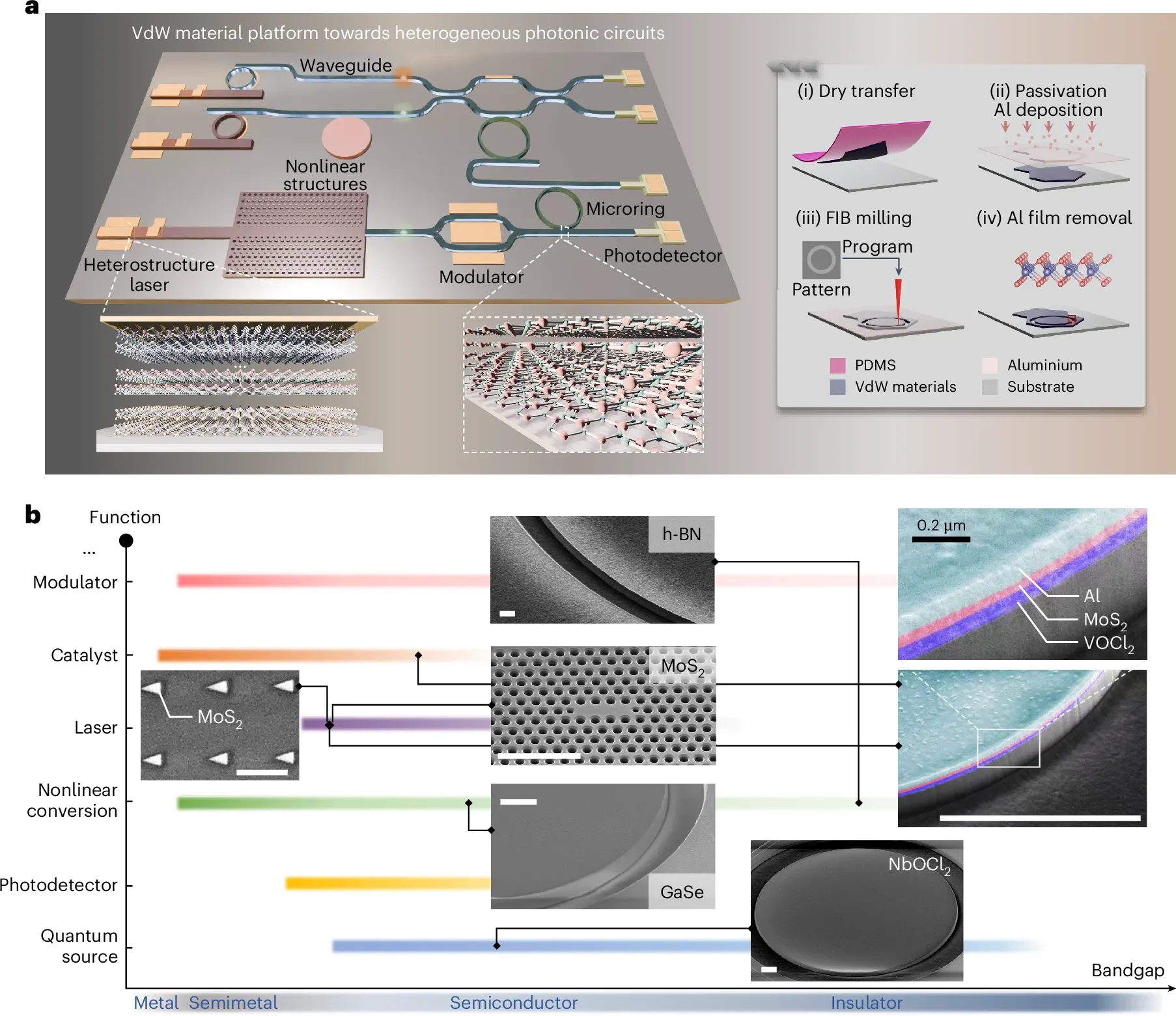

vdW材料のみで構成された不均一フォトニックチップの概念図と、アルミニウム保護層を用いた集束イオンビーム（FIB）加工のプロセス。保護層がイオンの衝撃を吸収し、無傷のナノ構造を削り出す様子が示されている。 (Credit: Z.-Y. Wang, X. Cui, A. C. Liapis, et al., Nature Materials (2026). DOI: 10.1038/s41563-026-02574-x)
光を100万回周回させる極微の円盤。飛躍的なQファクターの達成
削り出された構造物がどれほどの光学的な完全性を保っているかは、「Qファクター（Quality Factor：品質因子）」という数値に明確に表れる。Qファクターとは、光や音の波が共振器の中にどれだけ長く留まり続けることができるかを示す指標である。優れた音響を持つ寺院の鐘が、一度打たれただけで長く余韻を響かせるのと同じ理屈だ。光の共振器においてQ値が高いということは、光子が外部へ逃げたり材料に吸収されたりすることなく、極小の空間内に長く留まることを示している。
今回、h-BNで作られた数十マイクロメートルの円盤にレーザー光を注入したところ、光は円盤の縁に沿って全反射を繰り返す「ウィスパリング・ギャラリー・モード（WGM）」という軌道に入った。これはロンドンのセント・ポール大聖堂のドーム状の回廊において、壁に向かってささやいた声が、壁に沿って反射を繰り返し遠く離れた反対側まで明瞭に届く現象（ささやきの回廊）と同じ原理である。
実験の結果、波長1550ナノメートルの通信帯域において、このマイクロディスクのQファクターは1,000,000（10の6乗）を超える数値を叩き出した。光が円盤の内部を1サイクルの間にわずか100万分の1しかエネルギーを失わずに、数百万回にわたってぐるぐると回り続けるという驚異的な結果である。伝播損失に換算すると、1センチメートルあたり約0.35デシベル（dB）という極めて低い減衰率となる。
従来のvdW材料を用いた共振器のQファクターが概ね1,000から10,000程度であった事実を踏まえると、一挙に3つの桁（1,000倍）を飛び越える劇的な飛躍である。原子レベルで滑らかな表面と、アルミニウム保護層によって守られた無傷の側壁が組み合わさったからこそ到達できた、散乱損失の限界点に近い偉業と言える。

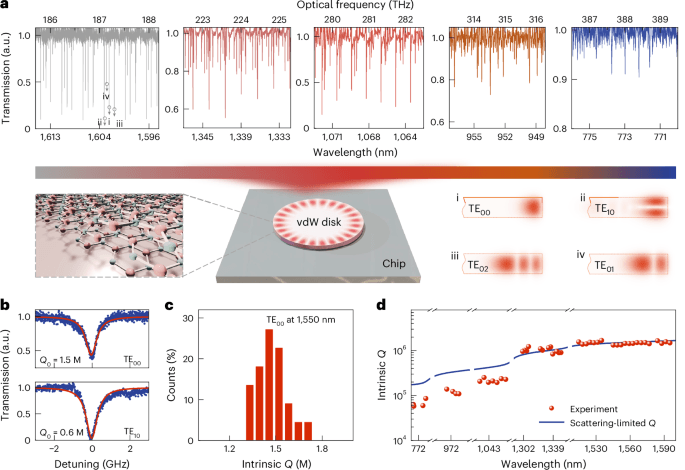

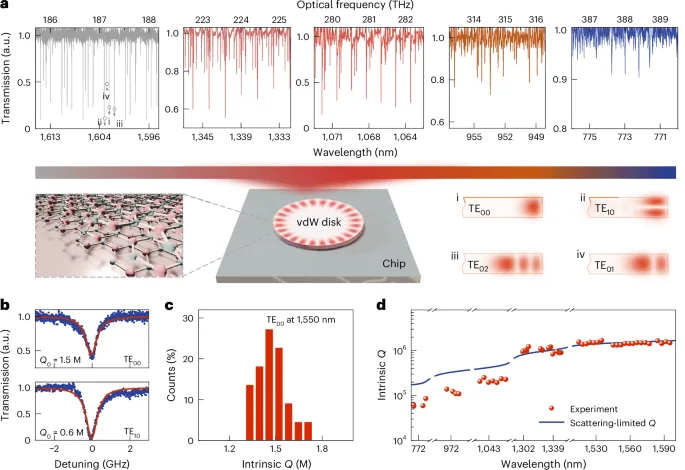

vdWマイクロディスク共振器における超高Qファクターの実証データ。1550 nmの通信波長帯において、100万を超えるQ値が統計的に一貫して達成されていることが確認された。 (Credit: Z.-Y. Wang, X. Cui, A. C. Liapis, et al., Nature Materials (2026). DOI: 10.1038/s41563-026-02574-x)
見えない光の色を変える。非線形光学効果の圧倒的な高効率化
これほどまでに精巧な「光の罠」を仕掛ける最大の理由は、光の波長を自在に変換する「非線形光学効果」を引き起こすためである。通常、空間で光の束が交差しても互いに干渉することなくすり抜けていくが、極小の空間に高密度の光を長時間閉じ込めると、光子同士が強く相互作用を起こし、新たな波長（色）の光を生み出す現象が発生する。光ファイバーで長距離を低損失で伝送できる赤外線を、量子メモリーや特定の原子と相互作用しやすい可視光の帯域へとチップ上でリアルタイムに変換する際、このような非線形共振器が不可欠となる。
研究チームは、非線形光学特性に優れたセレン化ガリウム（GaSe）のマイクロディスクに連続波（CW）の赤外線レーザーを注入し、「第二高調波発生（SHG）」の実験を行った。SHGとは、2つの同じ光子を合体させて波長が半分（周波数が2倍）の1つの高いエネルギーを持つ光子を生み出すプロセスであり、目に見えない赤外線を可視光へとダイレクトに変換する。
この超高Qファクターを持つ共振器内部では、入力パワー約172ミリワット（mW）の時点で約3.7 ± 0.1%という極めて高い絶対変換効率が観測された。未枯渇ポンプ領域における正規化変換効率は約30% W^-1に達し、過去に報告されたvdWシステムと比較して実に10,000倍（4桁）もの効率向上を達成している。さらに温度チューニングによって、約0.76テラヘルツ（THz）にわたる連続的な周波数の掃引が可能である事実も裏付けられた。
チームの探求はこれに留まらず、異なる波長の2つの光を足し合わせて新たな光を作る「和周波発生（SFG）」や、1つのポンプ光とアイドラー光から信号光を増幅する「光パラメトリック増幅（OPA）」といったより複雑なプロセスも実証した。特筆すべきは、これらを一瞬の強力な閃光（超短パルスレーザー）ではなく、途切れることのない連続波（CW）の入力のみで達成した点である。微小なチップ上でエネルギー効率の高い光周波数変換や信号増幅を持続的に行える事実を示しており、将来の光コンピューティングにおける基幹技術へと直結していく。
| 比較項目 | 従来のシリコンプラットフォーム | 従来のvdW材料適用例 | 本研究（All-vdWフォトニクス） |
|---|---|---|---|
| 主な構成材料 | シリコン、リチウムナイオベート等 | シリコン基板＋vdWの補助層 | h-BN、MoS2、GaSe等のvdW自身 |
| 微細加工技術 | 電子線描画＋反応性イオンエッチング | 転写・塗布のみ（微小彫刻なし） | アルミニウム保護＋FIBリソグラフィ |
| 材料の欠陥リスク | バルク材料のため比較的低い | エッチング等で激しく結晶が崩壊 | Al層による保護で損傷を完全に回避 |
| 共振器のQファクター | 高い（材料・構造により10^6レベル） | 10^2〜10^3 程度（損失が大きい） | 10^6 超え（伝播損失 約0.35 dB cm^-1） |
| 光学効率と集積性 | 効率は高いが格子不整合で積層に制約 | 非線形変換効率が極めて低く実用困難 | 変換効率が従来vdW比で10,000倍向上 |
次世代量子デバイスへの射程と、超えるべき分散の壁
今回の発見は、長きにわたり補助的な役割に甘んじてきたvdW材料を、統合フォトニクス回路の「基盤的なブロック」へと昇華させた。格子不整合を気にせず異種材料を何層にも重ねられるvdW材料の強みを活かせば、波長可変の極小レーザー、量子通信用の単一光子光源、超高感度なバイオセンサーなどを単一のチップ上に高密度で集積することが可能になる。
とはいえ、実用化に向けて乗り越えるべき未開拓の領域も残されている。今回実証された光パラメトリック増幅（OPA）においては、光が共振器内を周回する際の分散（光の波長によって進む速度が変わる現象）が最適化されていないため、増幅効率を低下させる大きな離調（detuning）が発生している事実がデータから読み取れる。入力光と増幅される信号光を完全に同調させるためには、共振器の内部で光の波の山と谷がピタリと重なり続ける「位相整合」という厳密な条件を満たす必要がある。
今後は、マイクロディスクの幾何学的な形状や屈折率の変調を通じて「分散エンジニアリング」を極め、完璧な位相整合条件を満たす設計手法の確立が急務となる。さらに、周期的な分極反転構造（periodic poling）を素材の内部に組み込むことができれば、非線形光学のパフォーマンスは現在よりもはるかに飛躍するはずだ。
これらの物理的課題が克服された先には、産業の根底を揺るがす巨大なインパクトが待っている。フォトニックチップの完全な微細化と高効率化が実現すれば、AIブームによって電力を食いつぶすデータセンターの熱問題を根本から解決する省電力な光プロセッサが普及するだろう。さらには、ハッキングが物理的に不可能な量子暗号通信システムが、スマートフォンやウェアラブル端末のサイズで社会に実装される未来が現実味を帯びてくる。
原子の層を傷つけずに彫り刻む「アルミニウムの甲冑」というシンプルかつ強力な発想が、光テクノロジーの新たな扉を開いた。数百万回もの軌道を描いて光を閉じ込める極小の円盤は、私たちが情報を処理し、世界を観測する手法を書き換える日を静かに告げている。
