人類は今、物質の最小単位である原子一つひとつを手なずけ、次世代の計算機「量子コンピューター」を創り出そうと果てしない探求を続けている。しかし、原子が持つ量子状態、とりわけ磁石の性質である「スピン」は、外界からのわずかな熱や電気的ノイズに触れるだけで容易に崩壊してしまう極めて繊細な対象だ。そのため、単一の原子をいかにして外部環境から隔離し、なおかつ人間の意志で制御・観測できる状態に置くかは、現代物理学における最大の難所の一つであった。
2026年3月10日、千葉大学大学院工学研究院の山田豊和准教授と大阪大学の多田幸平助教らによる共同研究チームは、国際学術誌『Applied Surface Science Advances』にて決定的なブレイクスルーとなる成果を発表した。研究チームは、ハードディスクやメモリ素子などの既存デバイスで広く使われている「\(\mathrm{MgO/Fe(001)}\)」という基板構造を用い、厚さ約1 nmの酸化マグネシウム（\(\mathrm{MgO}\)）絶縁膜の上に、単一の鉄原子を極めて安定した状態で固定し、その量子状態を保持することに成功した。これは、巨大産業の基盤となっている既存のスピントロニクス材料を、単一原子スケールの量子ビット基盤に応用できることを実証した劇的な飛躍である。本稿では、長年科学者たちを悩ませてきた「絶縁膜のジレンマ」と、その限界を打ち破った深層のメカニズムを解き明かす。
喧騒と静寂。単一原子スピンに立ちはだかる「絶縁膜のジレンマ」
現在、量子コンピューターのハードウェア開発は熾烈な覇権争いの只中にある。ITの巨人たちが牽引する超伝導回路方式は先頭を走っているものの、絶対零度近くまで冷やす巨大な冷凍機と無数の配線を必要とし、数ミリ角のチップ上に数百万の量子ビットを集積するという将来のスケーラビリティに物理的な限界が見え始めている。また、真空中にイオンを閉じ込めるイオントラップ方式も、個別の制御用レーザーの複雑さが集積化の足枷となっている。
そうした中、「単一原子の表面吸着」を用いたアプローチは、物質の極限の小ささを利用し、高密度かつ純粋な量子ビットを作り出す究極の形態として大きな期待を集めている。多数の原子が集まった固体金属の中では、電子はエネルギー帯（バンド）を形成してしまい、個々の量子状態を取り出すことはできない。しかし、物質を単一の原子レベルまで切り離せば、電子軌道は分裂して離散的なエネルギー準位を持ち、その原子固有の「スピン」に直接アクセスできるようになる。
しかし、ここに絶望的な壁が立ちはだかる。単一の原子を金属の基板の上に直接置くと、スピンの向きは瞬く間に乱れ、情報を保持できなくなってしまうのだ。これを直感的に理解するなら、荒れ狂う波が打ち寄せる海岸に砂の城を建てるような状況を想像してほしい。金属の内部には無数の伝導電子が海のように漂っており、それらが絶え間なく吸着原子に衝突してエネルギーを奪い、スピンの向きを無作為にひっくり返してしまう。
この伝導電子の波から原子のスピンを守るため、研究者たちは金属基板の上に電気を通さない絶縁体の薄膜を敷き、その上に原子を乗せる「防波堤」の手法を考案した。これまで世界中の研究で主に用いられてきたのは、厚さ0.2〜0.4 nm（原子1〜2層分に相当）という極薄の絶縁膜である。しかし、この薄さでは結晶に欠陥や歪みが多く生じてしまい、実用的なデバイスを製造する上での安定性に致命的な課題を抱えていた。
量産に耐えうる実用的なデバイスを作るためには、約1 nm（原子4層分以上）の十分な厚さと結晶性を持つ絶縁膜が必要になる。ところが、膜を1 nmまで分厚くすると、今度は外から原子を観察するための電子が膜を通過できず、暗闇の中に原子を見失うという新たな矛盾が生じる。スピンを保護するための「厚い防音室」が、同時に人間からのアクセスを拒絶する強固な障害物に変わる。これが、長年単一原子量子ビットの実現を阻んできた「絶縁膜のジレンマ」である。
スピントロニクスの王者を転用する。1 nmの厚い壁への挑戦
千葉大学と大阪大学の共同研究チームは、このアポリア（解決困難な問い）に対し、あえて特殊な新素材を一から開発するのではなく、すでに産業界で確固たる地位を築いている材料系で勝負を挑んだ。それが「\(\mathrm{MgO/Fe(001)}\)」構造である。
スピントロニクスは、電子の電荷とスピンの両方を利用して情報を記憶・処理する技術分野であり、現代のハードディスクの読み取りヘッドや不揮発性磁気メモリ（MRAM）の心臓部として全世界で稼働している。\(\mathrm{MgO/Fe(001)}\)は、純度の高い鉄の単結晶表面の上に酸化マグネシウムの絶縁膜を成長させたものであり、特定のスピンの向きを持つ電子だけを通過させる性質を持つ。2004年に産業界を激震させた巨大磁気抵抗効果（TMR）の室温動作を実現した立役者でもある。研究チームは、このマクロな産業材料の厚さ1 nmの\(\mathrm{MgO}\)膜の上に鉄原子を一つだけ落とし、それに量子ビットの役割を担わせる条件を探るというアプローチをとった。

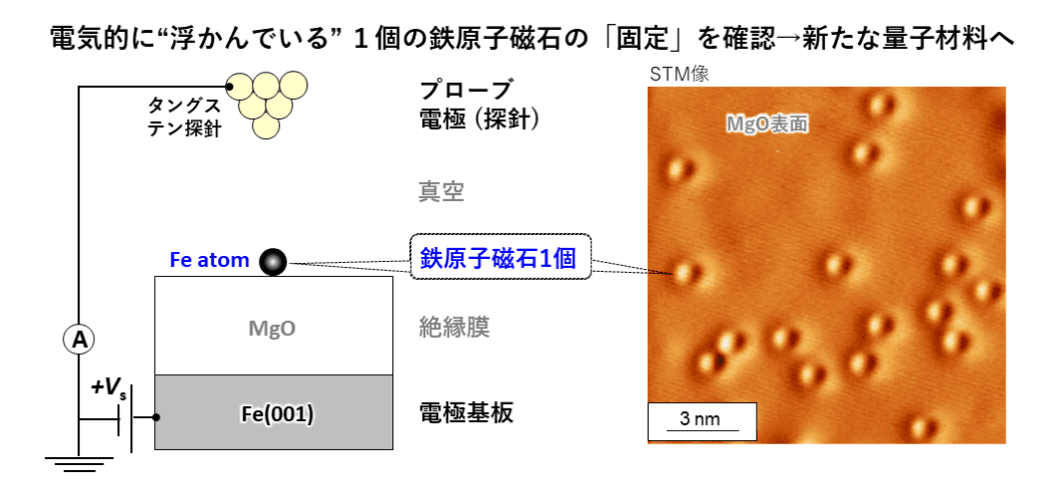

単一の原子を直接その目で「見る」ためには、走査トンネル顕微鏡（STM）と呼ばれる特殊な装置が必要になる。STMは、原子レベルまで尖らせた金属の針（探針）を物質の表面に極限まで近づけ、針と表面の間の真空の隙間を電子がすり抜ける「トンネル効果」を利用して、表面の凹凸や電子状態を可視化する。千葉大学は独自に、宇宙空間と同等の超高真空を保ちながら、対象物を絶対零度に近いマイナス268.5度（4.6 K）まで冷却し、熱による原子の振動を完全に止めることができる極低温STM装置を開発していた。チームはこの最高峰の装置を用いて、厚さ1 nmの\(\mathrm{MgO}\)膜上に降り立った鉄原子の探索を開始した。
暗闇で原子を吹き飛ばさずに触れる。針の穴を通す「臨界トンネル条件」
最高性能の装置を用いても、厚さ1 nmの絶縁膜の上にある単一原子を観察することは想像を絶する困難を伴った。鮮明な原子の画像を得るまでに、研究チームは半年以上の歳月を費やしている。
その理由は、絶縁体である\(\mathrm{MgO}\)の物理的性質にある。\(\mathrm{MgO}\)の電子状態には、電子が流れることが許されないエネルギーの空白地帯である「バンドギャップ」が横たわっている。探針から放出された電子は\(\mathrm{MgO}\)の膜を通ることができず、STMの視覚において\(\mathrm{MgO}\)膜はほぼ「透明」な状態になってしまう。システムは表面との距離を見失い、設定された電流値を満たそうとして探針を物理的な接触スレスレまで接近させてしまうのだ。
無理に電子を流そうと電流の設定値を少しでも上げると、探針の先端と鉄原子の間に強烈な局所電場が発生し、目標であるはずの鉄原子をパチンと弾き飛ばしてしまう。探針が近づくたびに原子が逃げ出し、画像には引っ掻いたようなノイズの線だけが残る。この不可視の電場と戦いながら、原子を静止させたまま観察できる条件を見つけ出す作業は、暗闇の中で極細の針先から手探りで電子を投げ続けるようなものだった。
無数の試行錯誤の末、チームはついに「臨界トンネル条件」と呼ばれる奇跡的なパラメータの組み合わせを発見した。それは、流すトンネル電流をわずか10 pA（ピコアンペア）という極小値に抑え、電圧を\(\mathrm{MgO}\)のバンドギャップの境界線ギリギリである+860 mVから+1300 mVの間に精密に設定するというものだった。この狭い条件の網目を潜り抜けた時のみ、探針は鉄原子を吹き飛ばすことなく、その姿を丸い形状の粒として安定して捉えることができたのである。
酸素が鉄の手を強く握る。電荷移動が生み出す不動の量子状態
この特定の条件下で、なぜ鉄原子は厚さ1 nmの\(\mathrm{MgO}\)膜の表面から離れることなく、強固に留まり続けることができたのか。大阪大学の多田助教らのチームがスーパーコンピューターを駆使して行った密度汎関数理論（DFT）計算が、目に見えないミクロの力学と電子のやり取りを解き明かした。
原子レベルの挙動をシミュレーションするDFT計算は、膨大な演算能力を要する。研究チームはスーパーコンピューター上で仮想の\(\mathrm{MgO/Fe(001)}\)表面を構築し、そこに鉄原子を配置して電子の波束がどのように分布するかを網羅的に解析した。その結果、真空から\(\mathrm{MgO}\)の表面に降り立った鉄原子は、直下にある\(\mathrm{MgO}\)の「酸素原子」との間で激しい電子の綱引きを行っていることが判明した。酸素原子は電気陰性度が高く、他者から電子を強く引き寄せる性質を持つ。そのため、鉄原子が持つ外側の電子が酸素原子側へと大きく引き抜かれる現象（電荷移動）が発生するのだ。
電子を奪われた鉄原子は、中性の状態からプラスの電気を帯びたイオン（カチオン）へと変化する。計算によれば、鉄原子の電荷は+1.070に達し、直下の酸素原子と極めて強固な化学結合を形成することが裏付けられた。この強い結合による軌道の混成が、鉄原子を1 nm厚の\(\mathrm{MgO}\)表面にガッチリと根を下ろすように固定していた真の理由であった。
さらに物理法則が教えるところによれば、原子の結合状態の変化は、内部の電子のスピンの並び方をも決定づける。カチオン化した鉄原子は、外部からのノイズに対して極めて堅牢な「スピン \(S = 3/2\)」という特有の量子状態を持つことが示された。金属の海から1 nmの高さに引き上げられ、酸素と強く手を結んだ鉄原子は、量子情報を書き込み、読み出すための完璧な孤立状態を獲得したのである。
既存産業のサプライチェーンと交差する未来。本研究の構造的優位性
今回の発見がもたらす最大の学術的・産業的インパクトは、既存のIT社会を支えてきたインフラと未来の量子技術を直結させる、その構造的優位性にある。
以下の表は、単一原子スピンを保持するための従来のアプローチと、本研究の手法を比較したものである。
| 単一原子の保持基盤 | 絶縁膜の厚さ | 表面の物理的状態 | スピンの保護性能 | デバイス実装への応用可能性 |
|---|---|---|---|---|
| 金属基板単体（旧理論） | なし | 安定して吸着可能 | 伝導電子により破壊される | スピンが消滅するため実用不可 |
| 極薄絶縁膜（従来技術） | 0.2〜0.4 nm | 結晶欠陥や歪みが多く発生 | ある程度保護される | 量産性や構造的耐久性に乏しい |
| 厚い\(\mathrm{MgO}\)膜（本研究） | 約1.0 nm | 欠陥が少なく高結晶性を維持 | 電荷移動により強固に固定・保護 | 既存のMRAM等と親和性が極めて高い |
もし量子コンピューターを実用規模で社会実装しようとすれば、まったく新しい素材から専用の製造ラインを一から構築する必要があり、天文学的なコストと年月がかかる。しかし、本研究が証明したのは、すでに世界の半導体工場で稼働している成膜装置や、ハードディスク製造で培われた「\(\mathrm{MgO/Fe(001)}\)」のサプライチェーンが、単一原子量子ビットの量産プラットフォームになり得るというビジネス上の巨大なポテンシャルだ。
半導体業界はこれまで、シリコンウェハーの上に緻密な回路を描くことで進化してきた。そこにスピントロニクスで確立された成膜技術を流用し、厚く安定した\(\mathrm{MgO}\)膜の上に鉄原子を規則正しく配列できれば、極小の面積に無数の量子ビットを敷き詰める究極の集積回路が誕生する道筋が見えてくる。これは、基礎物理学の探求が、数兆円規模の既存半導体市場に新たなパラダイムシフトを迫る決定的な証となる。
むろん、これが即座に家庭用の量子コンピューターへと繋がる道ではない。極低温下で実証されたこの孤立スピンに対し、今後は高周波を用いて実際にスピンを反転させる操作（電子スピン共鳴）を行い、情報の書き込みと読み出しにかかる時間（コヒーレンス時間）を実測するという次なる巨大な壁が控えている。また、実運用に向けた動作温度の引き上げも壮大な課題となる。
それでもなお、既存のIT社会を牽引してきた「スピントロニクス技術」と、人類の未踏の領域である「量子デバイス技術」が、1 nmの酸化マグネシウムの膜を隔てて明確に結びついた事実は揺るがない。千葉大学と大阪大学が打ち立てたこの新たなプラットフォームは、単一原子スケールで物質を操る量子情報技術の歴史において、次なる扉をこじ開ける強固な礎となるはずだ。
論文
- Applied Surface Science Advances: Stabilization of isolated Fe atoms on a 1-nm-thick MgO/Fe(001) insulating surface via critical tunneling for a robust quantum spin platform
