PCケース設計者やエンジニアが長年抱えてきた問題がある。GrabCADなどのコミュニティサイトに流通するNoctuaファンの非公式3Dモデルが「微妙にサイズが違う」というものだ。最もダウンロードされているNF-A4x10モデルでさえ6,720件の利用実績があるにもかかわらず、精度の信頼性は保証されていなかった。その状況が2026年4月27日に変わった。Noctuaが全ファン製品ラインの公式3D CADモデルをSTEP形式で無料公開したのだ。ただし、このファイルには一つの仕掛けが施されている。それは、ファンブレードのジオメトリが「意図的に改変」されているという事実だ。
6,720ダウンロードが示した限界：公式モデルが埋める精度の空白

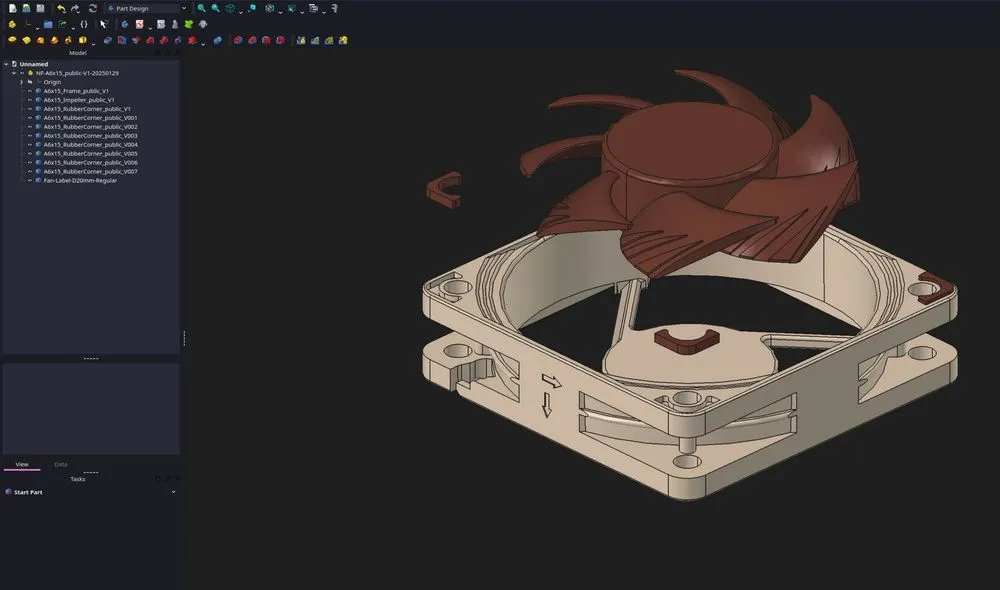

Noctuaは2026年4月27日、公式サイト（noctua.at/en/3d-cad-models）にて全ファン製品ラインの3D CADモデルをSTEP形式で公開した。対象ユーザーはケースモッダー、機械設計エンジニア、産業デザイナーで、機械設計・レンダリング・アニメーションの用途での使用が認められている。
STEP（Standard for the Exchange of Product Data）形式はCADソフトウェア間の互換性が高く、SolidWorks、Fusion 360、FreeCADなど主要ツールで読み込める標準フォーマットだ。外形寸法やマウント穴の位置は実製品と正確に一致しており、PCケースへの搭載設計や冷却システムの3Dレイアウト作成には十分な精度を持つ。
公式モデルがこれまで存在しなかった背景は、今回の公開モデルが抱える「仕掛け」と直結している。流体力学シミュレーション（CFD）による性能検証と、3Dプリンティングや機械加工による製品の複製・商業製造は許可されていない。その制限の理由は後述するが、後者の制限はモデル自体の構造的な作り込みによるものでもある。
ブレード形状を「偽造」するIP保護の仕組み
公開されたモデルの最大の特徴は、見た目は本物に酷似しながらも、ファンブレードのジオメトリが意図的に変更されている点だ。Noctuaはこう説明している。「知的財産を保護するため、ファンインペラジオメトリなど一部の特徴を若干改変しています。ただし外見は実製品に非常に近い状態に保っています」。
ファンの性能はブレードの翼型（断面形状）、ピッチ角（羽根の傾き）、ハブとブレードの接合部の微妙な曲率によって決まる。外形寸法が正確でも、これらのパラメータが数度・数ミリ単位でずれていれば、同じ回転数で同じ気流を生み出すことはできない。CFD解析が禁止されている理由も同じ論理だ。ブレード形状データをシミュレーションで解析されれば、空力性能パラメータを逆算して機能するコピーを設計することが技術的に可能になるからだ。
視覚的なレプリカは作れるが、空力的に機能するコピーは作れない。GrabCADで流通していた非公式モデルは「寸法が微妙に違う」という精度問題を抱えていたが、今回の公式モデルはその問題を外形寸法の面では解決しつつ、最も重要な情報（ブレードの正確な翼型）は非公開のままに保つ設計になっている。
Noctuaが歩む「段階的開放」：Prusa提携からCADモデルへ
ウィーン拠点のNoctuaは2005年設立で、7,000件を超えるアワード受賞歴を持つ冷却専業メーカーだ。EHAレーダーアワードでは冷却部門最優秀を2021年から2025年まで5年連続で受賞しており、冷却ソリューション市場での技術的権威を長年にわたって確立してきた企業がコミュニティ向けのリソース提供を積極化させている背景には、コミュニティサイトへの依存がもたらすリスクへの対応がある。
ユーザーの証言として「今まで使ってたオンラインモデルは全部微妙にサイズが違った」という指摘があり、Noctuaの製品を組み込んだ設計データの信頼性が損なわれていた。公式モデルの配布は精度の標準化であると同時に、誰がコミュニティのリソースを管理するかという主導権の回復でもある。この動きは2025年12月にNoctuaがPrusa Researchと提携し、Noctuaのコーポレートカラー（茶色と砂色）を採用したPLAフィラメントを発売したこととも軌を一にしている。3Dプリントコミュニティへの浸透と公式データの整備——両者は同じベクトルを向いている。
CADに取り込まれていく「標準冷却ファン」
今回の公開が最も直接的に恩恵をもたらすのはPCケース設計者と産業エンジニアだ。カスタムウォータークーリングシステムの配管設計、薄型サーバーへのファン搭載検討、ラジエーターとの位置関係の正確な把握等々、これらの作業で「実寸と一致するかどうかわからない」という不確実性が消える。
産業応用でも同様で、Noctuaファンを冷却用途で採用している機器メーカーが設計検討段階でファン形状を正確に参照できるようになる。組み込み機器の筐体設計では取り付けクリアランスがミリ単位で設計されることが多く、公式データの存在は設計工数の削減に直結する。
レンダリングやアニメーション用途のクリエイターにとって、高精度モデルを手に入れる意味は少し異なる。頻繁にNoctuaの実製品を購入するわけではないこれらのクリエイターに対して、正確なモデルが流通することでNoctuaファンが「標準的な選択肢」としてデジタル設計空間に定着するというブランド戦略上の効果こそが本質だ。ブレード形状を変えてでも公式モデルを無料配布するという選択は、コミュニティへの貢献とIP保護を同時に達成しようとする実用主義の表れで、モデルはnoctua.at/en/3d-cad-modelsから今すぐダウンロードできる。
