情報の「移動」は、人類が構築してきたあらゆる計算機アーキテクチャの根幹を成す行為である。私たちが日常的に使用するスマートフォンやスーパーコンピュータの内部では、電子が微細な銅線のネットワークを縦横無尽に駆け巡り、情報の記憶領域であるメモリと、計算を担うプロセッサの論理回路との間を絶え間なく往復している。情報の物理的な移動を高度に制御し、必要なデータを必要なタイミングで演算装置に送り込む仕組みこそが、古典的なフォン・ノイマン型コンピュータに今日の驚異的な情報処理能力をもたらした最大の要因である。
しかし、情報の表現単位が古典的な「0と1の確定した電圧」から、量子力学的な「波の重ね合わせ」へと次元を上げた途端、このごく当たり前であった移動という行為は、途方もない物理的ハードルへと変貌を遂げる。量子状態は周囲の環境ノイズに対して極めて脆弱な性質を持つ。電子を空間的に移動させようとすれば、ゲート電極のわずかな電圧の揺らぎや、基板材料が持つ局所的な磁場の乱れがたちまち量子コヒーレンス（波の干渉性）を破壊してしまうのだ。そのため、実用的な量子コンピュータの実現を目指すハードウェア開発競争において、「情報をいかに壊さずに運ぶか」という問いは、長年にわたり研究者たちの前に立ちはだかる巨大な壁であった。
孤立と結合のジレンマが縛るハードウェア開発の現在地
現在、大規模な量子プロセッサの開発は、大きく分けて二つの対極的な設計思想の間で引き裂かれている。
一つは、GoogleやIBM、Intelなどが主導し、超伝導回路やシリコン基板上のスピン量子ドットを利用する「固定配線型」のアプローチである。この手法の圧倒的な強みは、既存の高度な半導体製造プロセスをそのまま流用できる点にある。数ミリ角のチップ上に数百万個のデバイスを集積するロードマップを描きやすく、量産性に優れている。その反面、これらの量子ビットは製造プロセスにおいてチップ上の特定の位置に物理的に固定される。通信可能な相手は、空間的に隣り合った直近の量子ビットに限られる。遠く離れた素子同士で情報をやり取りして複雑な演算を行うには、隣接するビット間で状態を次々と入れ替えるSWAPゲートを連続して実行し、バケツリレーのように情報を運ばなければならない。この工程を経るたびに演算エラーが雪だるま式に蓄積していくため、複雑なエラー訂正アルゴリズムを実装する際の極めて深刻な足かせとなっている。
もう一方は、QuantinuumやQuEraに代表される、トラップイオンや冷却中性原子を用いた「移動型」のアプローチである。真空空間中に浮かべた原子をレーザーや光ピンセットを用いて物理的に移動させるため、デバイス内の任意の量子ビット同士を自在に結びつける全結合（any-to-any connectivity）が可能となる。この柔軟性は、効率的なエラー訂正コードを組む上で絶大な威力を発揮する。反面、何万もの原子を個別に精密制御するためには、アリーナサイズの巨大な光学装置や高真空チャンバー群を整備せねばならず、半導体チップのような超高密度の集積化には空間的・物理的な限界が付きまとう。
半導体が持つ「圧倒的な集積能力と量産性」を維持したまま、イオン型アーキテクチャが誇る「移動の自由」を組み込むことは果たして不可能なのか。
この積年の難題に対し、デルフト工科大学（TU Delft）とオランダ応用科学研究機構（TNO）の合同量子技術研究機関であるQuTechの研究チームは、科学誌『Nature』に発表した画期的な論文で明確な解答を突きつけた。彼らはシリコンチップの内部に人工的な「動く波」を作り出し、電子の持つスピン情報（量子状態）を全く損なうことなく運搬し、さらに移動させながら高度な演算を行うことに成功したのである。
動く電位の波に乗る電子。シリコンチップ上の優雅な社交ダンス

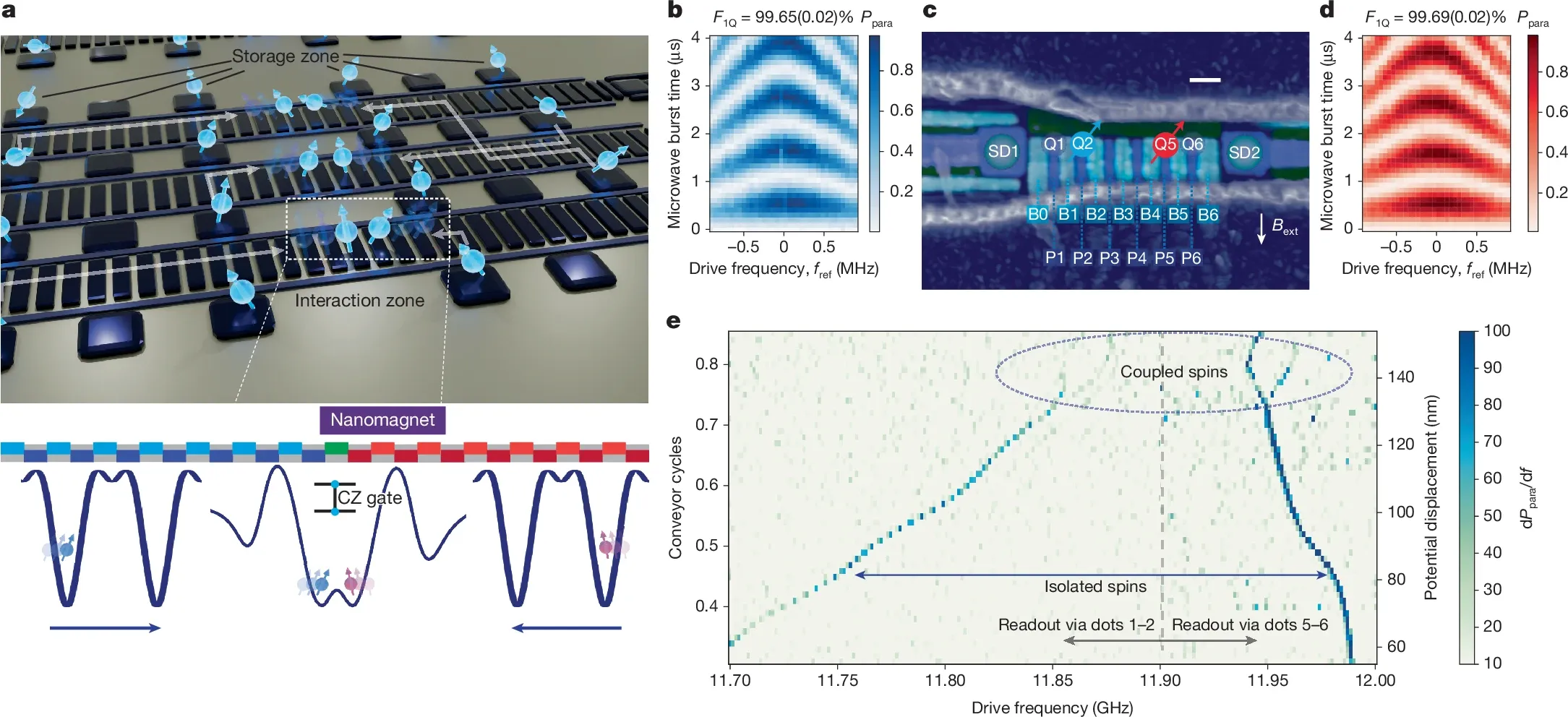

研究チームが構築したデバイスの心臓部は、同位体純化されたシリコンとシリコンゲルマニウム（28Si/SiGe）の境界に形成された、わずか7ナノメートル厚の量子井戸である。この層の上に微小な金属ゲート電極を一次元に並べ、極低温（200ミリケルビン）かつ強力な磁場（260ミリテスラ）の環境下で個々の電子を閉じ込める「量子ドット」を形成した。通常、このドットは電極に一定の直流電圧を印加することでチップ上の特定の位置に静的に固定される。
しかし彼らは、複数の電極群に対して特定の周波数で位相を少しずつずらした正弦波電圧（マイクロ波）を同時に印加する手法を採用した。これにより、電子を静電気的に閉じ込める「窪み（ポテンシャル最小値）」そのものが、波のようにチップ上を滑らかに移動していく環境を作り上げた。電子はあたかもコンベアベルトに乗せられた荷物、あるいは海原で波のポケットに収まったサーファーのように、窪みの底に落ち込んだまま空間を移動する。この技術は「コンベアモード・シャトリング」と呼ばれる。
研究を主導した第一著者の一人であるMaxim De Smetは、この動的なアーキテクチャの振る舞いを極めて詩的なメタファーを用いて表現している。「これはまるで社交ダンスのようなものです。量子ビットのカップルが形成され、フロアの中央で一緒に踊り、再び別れて、後で別の誰かと新しいカップルを組むのです」。
電子はコンベアに乗り、時速約81キロメートル（秒速22.5メートル）というミクロの世界のスケールでは驚異的なスピードで運搬される。局所的な磁場の乱れやノイズにさらされて量子状態（スピンの向き）が失われる前に、目的地へと一気に送り届けることが可能となった。
距離が支配する演算。99%の忠実度を叩き出したすれ違いの物理学
単に電子を動かすだけであれば、これまでの研究でも部分的な実証例は存在した。今回の発見が真に革新的なのは、移動中の二つの電子を空中で接近させ、高い精度で量子ゲート演算を実行し、そのまま無傷で元の場所へ送り返したことにある。
二つの量子ビット間で条件付きの位相反転を行う「CZゲート（controlled-Z gate）」は、量子もつれを生成し、複雑な計算を行うための心臓部となる基本操作である。研究チームは、配列の両端に待機していた二つの電子（Q2およびQ5）をそれぞれ独立したコンベアに乗せ、互いに向かって120ナノメートルずつ、合計240ナノメートルの距離を引き寄せた。
二つの電子が一定の距離まで接近すると、互いの波動関数が空間上で重なり合い、「交換相互作用」と呼ばれる量子力学特有の強い結びつきが生まれる。研究チームは接近フェーズにおいて電子の移動速度を秒速1.8メートルへと緻密に減速させ、この相互作用を安定的に機能させた。従来の手法のように中央のバリアゲート電圧を細かく操作して結合を調整するのではなく、電子間の「距離」そのものを制御パラメータとして用いることで、約33MHzという強力な交換結合強度を引き出した。
このすれ違いざまのダンスによって実行されたCZゲートの忠実度（フィデリティ）は、無作為化ベンチマーキングと呼ばれる厳格な測定手法において98.86 ± 0.29%に達した。移動させながら計算を行うという極めて不安定な条件下でありながら、エラー率を約1%に抑え込んだ事実は、シリコンプラットフォームが持つ計り知れない潜在能力を証明している。
見えないスピンを見える電気信号へ。パウリの排他律が仕掛ける観測のトリック
量子ビットを移動させて正確な演算を行えたとしても、その結果を読み取れなければ計算機としては成立しない。電子の自転の向きに相当する「スピン」は、そのままでは電気的なメーターで直接測ることができない極めて微弱な磁気情報である。
ここで研究チームは、量子力学の基本原理である「パウリの排他原理」を巧みに利用した観測のトリックを導入した。この原理によれば、二つの電子が完全に同じ量子状態（同じスピンの向きなど）を持ったまま、同じ軌道（単一の量子ドット）に入ることは絶対に許されない。
演算を終えて元の定位置に戻ってきた電子に対し、あらかじめ両端に配置しておいた「読み出し用の補助電子（Q1、Q6）」を接近させる。もし二つの電子のスピンが逆向きであれば、片方の電子がもう一つのドットへと滑り込み、電荷の移動が生じる。逆に、スピンが同じ向きであれば、排他原理による「見えない要塞（スピン閉塞現象）」に阻まれ、電子は物理的に移動できない。
微小なスピン情報の違いが、電子の「移動の有無」という明確な電荷の情報へと変換され、それを隣接するセンサーが電気信号として読み取る。スピンそのものを直接覗き込むのではなく、物理法則の壁を利用して間接的に観測するこのエレガントな設計により、移動後のスピン状態を正確に評価する基盤が確立された。共同第一著者のYuta Matsumotoが語るように、「動いているスピンを直接測定することなく、何が起きたのかを正確に読み取れる」ことが、システム全体の安定性を決定づけている。
物理的移動を超えて。条件付きテレポーテーションが描く空間跳躍の証明
研究チームはCZゲートの高精度な実証に留まらず、このモバイル量子ビットの技術を用いて量子テレポーテーションを実行し、その有用性をさらに一段高い次元へと押し上げた。
テレポーテーションとは、SF映画のように物質そのものを瞬間移動させる技術ではない。量子もつれ（エンタングルメント）という特殊な結びつきを利用して、物理的なキャリアを移動させることなく、純粋な「量子状態（情報）」だけを空間の離れた場所へと転送するプロトコルである。
まず、前述のコンベアシステムを用いて、配列内の二つの電子（Q2とQ5）を接近させてエンタングル状態を作り出す。その後、二つを元の位置に引き戻し、320ナノメートルという（電子のスケールから見れば広大な）距離に引き離す。この状態は、両端を強く引っ張られた目に見えない糸のようなものである。
次に、転送したい情報を持たせた別の電子（Q6）と、手元に残ったエンタングルメントの片割れ（Q5）を近づけ、パウリ・スピン閉塞を利用した「ベル状態測定」を行う。この測定が行われた瞬間、エンタングルメントの奇妙な性質により、未知の量子状態は遠く離れて待機しているもう一方の電子（Q2）へと瞬時に再構築される。
このプロトコルは、すべてのベル状態を完全に識別することが難しい現在のパウリ・スピン閉塞読み出しの制約により、特定の測定結果が得られた場合にのみ成功と見なす「事後選択的」な手法で実施された。しかし、その転送忠実度は86.7 ± 0.9%という高い数値を記録し、古典的な限界値（66.7%）を大きく超え、純粋な量子力学的転送が成立していることを実証した。五つの量子ドットを飛び越えて情報が転送された事実は、局所的な通信に縛られていた半導体量子チップに、長距離ネットワークの概念をもたらした。
古典的アーキテクチャへの回帰。残された未踏の領域と巨視的ロードマップ
このブレイクスルーが半導体業界や量子コンピューティング全体にもたらすマクロな影響は、単なるプロセッサの部分的な性能向上という枠に収まらない。最大の意義は、情報を保持する「ストレージゾーン（メモリ）」と、計算を担う「相互作用ゾーン（演算コア）」を物理的に分離し、それらをコンベアという「バス」で結ぶアーキテクチャの実現可能性をハードウェアレベルで示したことにある。
これはまさに、古典的なコンピュータが何十年もかけて築き上げ、現代のIT社会の絶対的な基盤となっている洗練された設計思想の、量子チップ上への劇的な「回帰」である。固定配線による無駄なルーティングやエラーの蓄積を排除し、必要な時にだけ量子ビットを演算領域に集めることができれば、現在最も有力視されている「表面符号（サーフェスコード）」などのエラー訂正技術を、桁違いに少ない配線オーバーヘッドで実装できる。シリコンという巨大な産業基盤の上に、理想的な論理設計をそのまま乗せることが可能になるのだ。シニアオーサーであるLieven Vandersypen教授は、「優れた量子ビットと拡張性の高い制御を統合できれば、シリコンは大規模量子システムを構築するための最も自然な場所になる」と確信を込めて語る。
当然ながら、汎用的な大規模量子計算機への道には未踏の領域が広がっている。今回の実験は一次元に並んだ6つの量子ドットという限定された環境下で行われた基礎的な実証である。数百万の量子ビットを自在に操るためには、複数のコンベアチャネルを平行に並べ、交差点で電子を自在に乗り換えさせる動的で複雑な二次元・三次元のルーティング技術が必要となる。同時に、集積度が高まることで生じるマイクロ波制御ライン同士の干渉（クロストーク）や、極低温環境下におけるデバイスの発熱といった、半導体実装特有の物理的・熱力学的なハードルをいかに抑え込むかがシビアに問われる。さらに、テレポーテーションを実際の計算サイクルに組み込むには、事後選択的な手法から脱却し、測定結果をリアルタイムで処理して次の操作へと瞬時に反映させる「フィードフォワード」機能を備えた決定論的テレポーテーションへの進化が欠かせない。
人類が長年培ってきた半導体の微細加工技術と、量子力学という深淵な自然法則。相容れないと思われていた二つの世界が、電子の優雅なダンスを通じてシリコンチップ上で交差し始めている。情報の物理的移動を制する者が次の時代の計算機を制する。その静かで確実な足音を、この研究結果は確かに響かせている。
