金属を炎で熱し、硬い槌で打ち据える。数千年前の鍛冶職人たちが無意識のうちに行っていたのは、金属の結晶構造に微細な乱れや欠陥（転位）を生じさせ、物質の強度を根本から操るという行為であった。不純物を混ぜて青銅を作り、鋼を鍛えて文明の基盤を築いてきた「冶金学」の営みは、現代に至っても人類の科学技術の中核を成している。そして今、この物質を加工するというマクロな概念が、原子よりもさらに小さな量子の世界へと移行しようとしている。金属の骨組みそのものを溶かすのではなく、金属の内部を漂う電子の一部だけを凍らせ、そして自在に溶かすという未踏の領域である。
ミシガン大学の材料工学者ロバート・ホブデン准教授らの研究チームは、この極微スケールにおける物質制御の概念を「量子冶金（quantum metallurgy）」と名付け、材料科学のパラダイムを大きく塗り替えようとしている。彼らが科学誌『Matter』の2026年4月号（オンライン先行公開済み）で発表した研究は、物質内で形成される「電子の氷」がどのように融解していくのかという長年の謎を解き明かすとともに、その過程で生じる欠陥を制御することが未来の超伝導体や人工脳細胞の鍵を握ることを示唆している。
固定された空間での融解。立ちはだかるパラドックスと電子の氷
金属内部の電子は通常、自由に動き回る気体のように振る舞い、電流を伝える媒体となる。しかし特定の金属を冷却していくと、自由なはずの電子が空間内で互いに等間隔に整列し、密度の濃い部分と薄い部分が波のように繰り返す周期構造を作り出すことがある。これは「電荷密度波（CDW）」と呼ばれる現象であり、1930年代にルドルフ・パイエルスが理論的に予見して以来、約一世紀にわたって物理学者たちを魅了してきた。CDWはいわば、硬い原子の格子という「建物の骨組み」の内部にひっそりと形成された、電子の結晶たる「氷」である。
これまでの物性物理学において、CDWは超伝導やモット絶縁体などの複雑な量子状態と密接に関係することが分かっていた。超伝導状態とCDWはしばしば限られた電子を奪い合う競合状態に陥るため、この電子の結晶が崩れ去り、液状化していくプロセスを理解することは極めて重要であった。しかし、ここで古典的な熱力学の理論枠組みに大きな矛盾が生じる。
水が氷から液体へと変わるように、通常の固体が溶ける際には秩序の喪失と同時に全体の体積が膨張し、乱雑になった粒子が圧力を逃がす空間を確保する。ところが、CDWは金属の強固な原子格子の中に形成された現象である。電子の結晶が溶ける温度は、外枠となる金属そのものが溶ける温度よりもはるかに低いため、電子たちは「容積の決まった部屋」に閉じ込められたまま液状化のプロセスを迎えなければならない。体積が不変のまま秩序が乱れて電子間の平均距離（波長）が伸びようとすると、パウリの排他律に基づく強い反発力が高まり、エネルギーが無限に発散してしまう。固定体積の中で、電子たちはどのようにして高まる圧力を逃がしているのか。この問いが大きな壁となっていた。
電子顕微鏡が捉えた2次元結晶の振る舞い。ヘキサチック相を経る連続的な崩壊

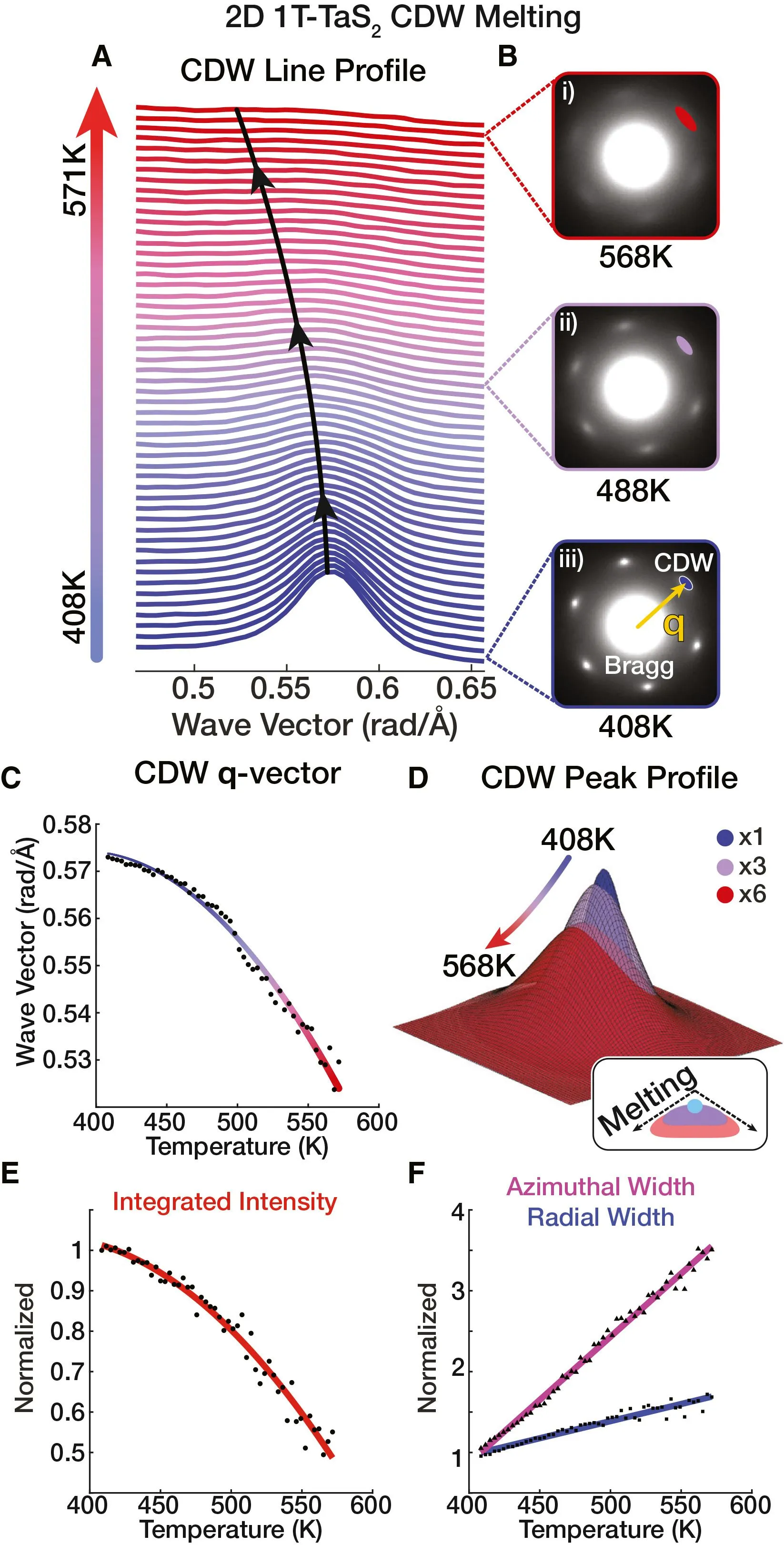

この難問を解き明かすため、研究チームはタンタル硫化物（1T-TaS2）と呼ばれる2次元材料に焦点を当てた。彼らは、透過型電子顕微鏡内で試料を直接加熱しながら、その内部の電子構造がどのように変化するかを実時間で観察する高度な「その場（in situ）電子回折法」を採用した。電子線を物質に照射し、散乱した波の干渉パターンを解析することで、内部の配列を読み取る手法である。回折画像において、原子の規則的な配列は明るい大きな点として現れる。CDWが存在する場合、その大きな点の周囲を取り囲むように、電子の周期構造に由来する小さな六つの点（超格子ピーク）が観察される。
実験においてタンタル硫化物の温度を408ケルビン（約135度）から571ケルビン（約298度）へと徐々に上昇させていくと、目を見張るような変化が起きた。最初は鋭く尖っていた超格子ピークが、温度上昇に伴って方位角方向へと広がり、円弧状にぼやけ始めたのだ。このピークのぼやけは、電子の結晶が一瞬にして無秩序な液体になるのではなく、空間的な並進周期性を失いながらも局所的な方向の秩序（6回対称性）を保ち続ける「ヘキサチック相」と呼ばれる特異な中間状態を経て、連続的に溶けていくことを明確に示している。
さらに詳細なデータ解析は、物理学者たちを驚かせる結果を提示した。ピークの位置が徐々に内側へ移動していたのである。これは「波数ベクトル」の収縮を意味し、実空間においてはCDWの波長が引き伸ばされていることを表す。408ケルビンから571ケルビンへの加熱により、波数ベクトルはバックグラウンドを差し引いた値で2パーセント収縮し、それに連動してピークの積分強度（信号の総量）は半分にまで減衰した。同時に、ピークの幅は方位角方向に3.5倍、径方向に1.7倍へと拡大していた。タンタル硫化物におけるCDWの膨張率は、ホストとなる結晶格子の熱膨張と比べて約7.5倍に達しており、電子の波だけが異常な拡大を見せていることが裏付けられた。
振幅の局所的崩壊による秩序の再編。ランダウ理論が解明した圧力解放メカニズム

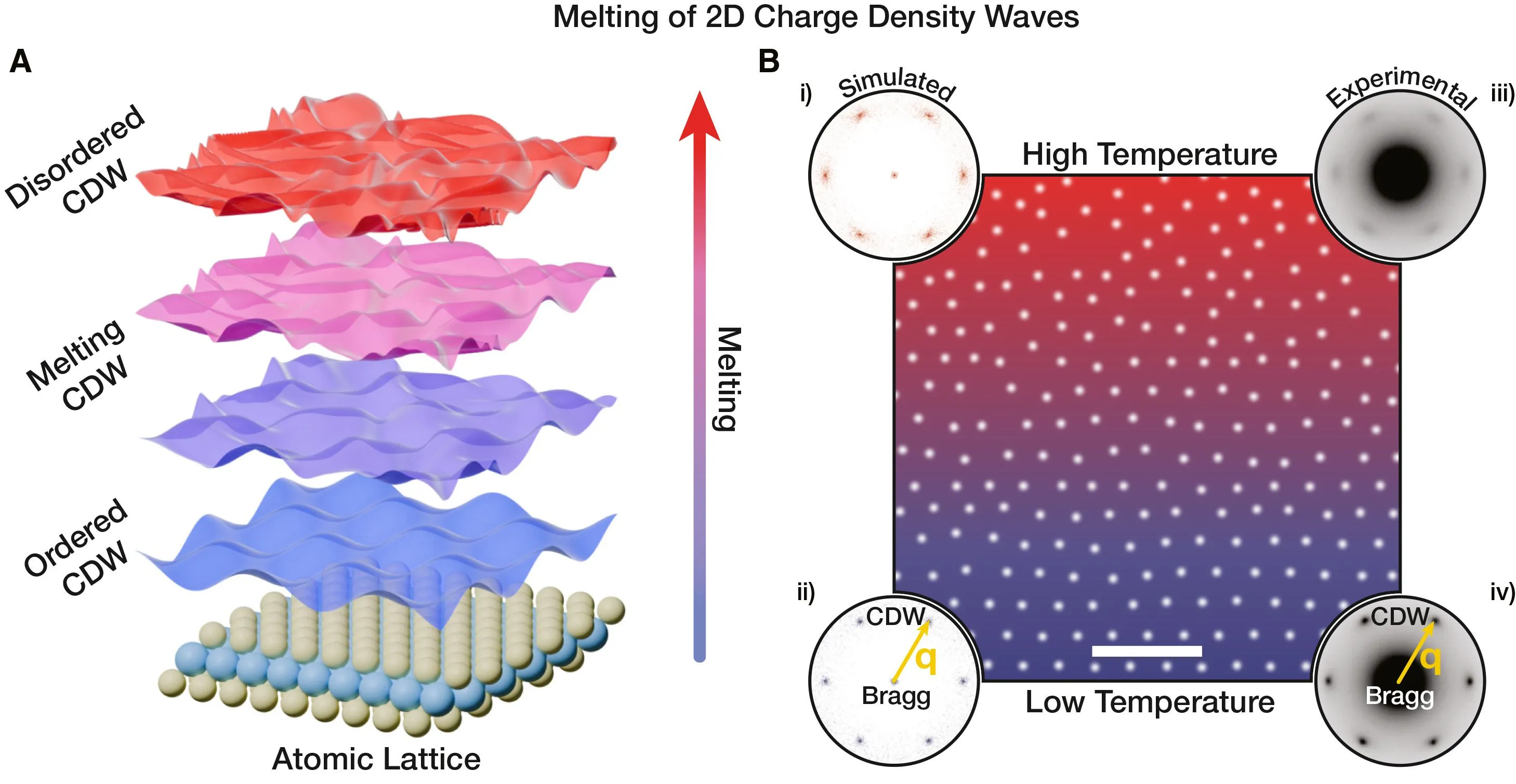

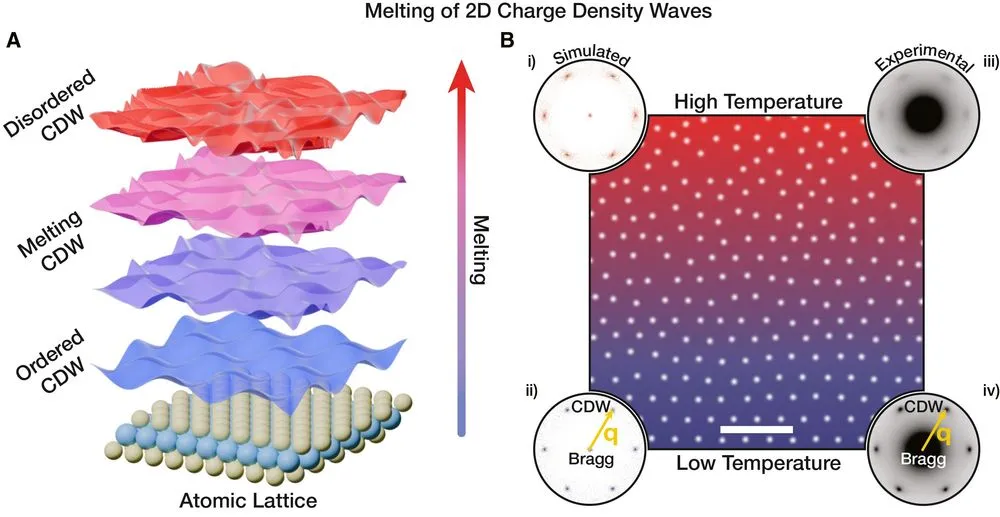

固定された空間での波長の拡張は、古典的な物質モデルでは破綻をきたす。研究チームはこの矛盾を克服するため、相転移を記述するランダウ自由エネルギーの方程式と、ボルツマン統計に基づくモンテカルロ法を用いたコンピュータ・シミュレーションを組み合わせた。ここで事態を動かす最大の要因となったのが、波の「振幅」という概念である。
古典的な固体の融解では、水分子や金属原子といった粒子の総数は変わらない。しかしCDWは電子の密度の「揺らぎ」であり、粒子そのものではない。したがって、密度の高低差である振幅を局所的に消失させることが物理的に許容される。シミュレーションは、熱エネルギーによって電荷の中心に転位（トポロジカル欠陥）が生じると、波の位相が激しく乱れる様子を描き出した。この位相の乱れが引き起こすエネルギーの増大を避けるため、システムは欠陥の周囲で自発的に波の振幅をゼロに近づける。山と谷の高低差を平坦にして電子密度の偏りをなくすことで、局所的な電気的反発を緩和し、固定体積内での波長拡張をエネルギー的に安定化させているのだ。
これは、満員電車の中で隙間なく整列していた乗客たちが、押し合いへし合いの限界を迎えた際、一部の人間が体勢を崩して床にしゃがみ込むことで生じたわずかな空間を利用し、残りの人々が互いの間隔を少しずつ広げるダイナミクスに似ている。振幅の崩壊という犠牲を払うことで、系全体は過剰な電子圧力を回避するという見事な最適化を行っていたのである。
28の研究が裏付ける普遍性と、量子冶金が描き出す未来のデバイス
この振幅崩壊を伴う特異な融解現象は、タンタル硫化物という単一物質の例外的な振る舞いではない。研究チームが過去数十年にわたって報告された28の独立した論文データを徹底的に洗い直した結果、驚くべき普遍性が姿を現した。遷移金属ダイカルコゲナイド、マンガン酸化物、銅酸化物、希土類テルル化物など、全く異なる化学組成と結晶対称性（2回、3回、4回対称性）を持つ多様な2次元系材料において、波数の収縮、ピーク幅の増大、積分強度の低下という同一の融解の兆候が確認されたのである。
もちろん、残された課題も存在する。極低温領域においてCDWの秩序がモット絶縁体相や磁気秩序とどのように相互作用するかについての理論的拡張や、一部の擬1次元材料では波数伸縮の方向に法則性が見られない点など、物質の次元性が融解メカニズムに与える微細な影響は、今後の研究における重要な探求対象となる。
研究の共同筆頭著者であるジェレミー・シェン氏が語るように、多種多様な材料群の根底に共通する極めてシンプルな物理的枠組みが見出された意義は計り知れない。そしてこの物理法則の理解から直接導き出されるのが、ホブデン准教授が提示する「量子冶金」という次世代のエンジニアリング手法である。
金属の欠陥を操作することでその性質を劇的に変化させてきた人類の知恵を応用し、ナノスケールの電子結晶に微小な熱や電圧を与えて意図的な欠陥を作り出す。この制御が可能になれば、電気工学や情報科学の分野にパラダイムシフトがもたらされる。
最大の応用先は、高温超伝導体の実現である。前述の通り、超伝導の発現とCDWの形成は限られた電子状態密度を奪い合うライバル関係にある。銅酸化物などの材料に対して量子冶金的アプローチを用い、CDWを局所的に「溶かす」ことで競合相手を弱体化できれば、超伝導相を有利な状態に置き、より高い温度環境下で電気抵抗ゼロの世界を安定させることが現実味を帯びる。
もう一つの巨大な領域が、人間の脳神経回路の振る舞いを模倣するニューロモルフィック・コンピューティングである。脳内のニューロンがシナプスを通じて信号を伝達し、極めて低い消費電力で膨大なパターン認識をこなすように、CDWの状態を微細に変化させて材料を導体から絶縁体へ瞬時に切り替える技術は、人工脳細胞の中核を成す。電子の融解度合いを連続的なアナログ変数として制御するデバイスが完成すれば、現在の半導体技術の限界を突破する超高効率な演算回路の構築に直結する。
炎と打撃による原始的な金属加工から始まった人類の冶金学は、今、ミクロの空間で目に見えない波を精緻に調律する次元へと到達した。電子結晶の欠陥をエンジニアリングする量子冶金は、情報処理とエネルギー伝送における物理的な制約を越え、次代の産業革命を駆動する確かな原動力となるはずだ。
