現代文明は、電気を「持ち運ぶ」というただ一つの技術基盤の上に成り立っている。今日の文明において、手のひらの上の通信機器、都市を走るモビリティ、さらには再生可能エネルギーを支える巨大な送電網は、すべてバッテリーの性能というただ一つの制約の下で稼働している。しかし、その内部で起きている電気化学的な現象には、長きにわたり技術者たちを悩ませてきた根深いジレンマが潜んでいる。
それは「蓄える量」と「引き出す速さ」の間に存在する、厳格なトレードオフである。大量のエネルギーを蓄えるためには、タンクの体積を大きくする必要がある。しかしタンクを巨大化させればさせるほど、今度はその中身を素早く出し入れすることが難しくなる。バッテリーの世界において、大容量を誇るマラソンランナーと、瞬間的な高出力を放つスプリンターの素質を一つの肉体に宿らせることは、物理法則に反する要求とみなされてきた。
この静かな膠着状態に対し、ローレンス・リバモア国立研究所（LLNL）の計算機科学者と材料工学者からなる学際的チームが、鮮烈な解答を提示した。彼らは新しい化学物質を合成するのではなく、空間の「幾何学」そのものを書き換えるというアプローチを選択した。計算機アルゴリズムによる構造最適化と、ミクロスケールの造形を可能にする多材料3Dプリンティング技術を組み合わせることで、これまでの常識を覆すデバイスを生み出したのである。本稿では、英国王立化学会が発行する『Materials Horizons』誌に発表されたこの画期的な研究の全貌と、それが次世代エネルギー社会に及ぼす地殻変動について詳解する。
巨大倉庫のジレンマ。電極の厚みが招く「死の領域」
電気化学的エネルギー貯蔵（EES）デバイス、とりわけリチウムイオン電池やスーパーキャパシタの基本構造は驚くほど単純である。正極（カソード）と負極（アノード）という二つの電極が対峙し、その間をイオンが移動することで充放電が行われる。
このシステムにおいて、より多くのエネルギーを蓄えたいと考えた場合、最も直接的な解決策は「電極を厚くすること」である。電極の厚みを増せば、反応に関与する活物質の総量が増え、結果としてバッテリーの総容量は引き上げられる。これは、より多くの荷物を保管するために、平屋の倉庫を高層化するようなものである。
しかし、この単純な拡張には致命的な副作用が伴う。電極を分厚いスラブ（板）状に重ねていくと、電解液中を泳ぐイオンが電極の奥深くに到達するまでの経路が極端に長くなる。イオンの移動速度には物理的な限界があり、深層部への道程は一種の交通渋滞を引き起こす。充電を急ごうとすればするほど、表面近くの活物質だけが過剰に反応を強いられ、電極の深部にある材料は反応プロセスから完全に隔離されてしまう。

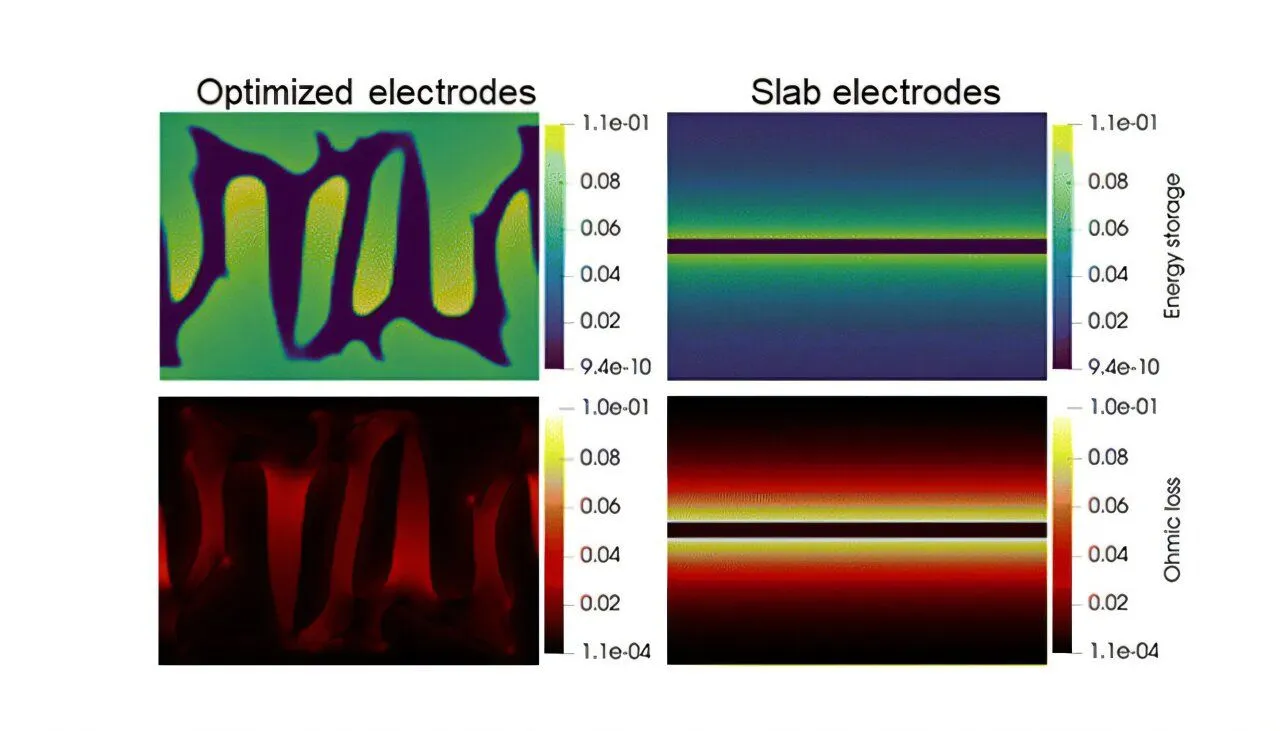

LLNLの計算工学部門（CED）に所属する研究員であるGiovanna Bucciが指摘するように、従来の分厚い平面電極では、イオンが効率的に届かない「デッドゾーン（未利用領域）」が広大に形成される。この領域はエネルギー貯蔵に寄与しないただの重しとなるばかりか、界面付近での局所的な抵抗損失を引き起こし、デバイス全体の発熱や急速な劣化を招く原因となる。
高容量化のための「厚み」が、高出力化に必要な「速度」を殺してしまう。この二律背反を解消するためには、電極の総体積を維持したまま、イオンが接触できる表面積を極限まで拡大するという、一見すると矛盾した空間設計が必要とされていた。
アルゴリズムが描く未知の幾何学。指を絡めるインターロッキング構造
素材の組成変更という従来の化学的なアプローチが限界を迎える中、LLNLのチームは「構造（アーキテクチャ）」そのものを性能向上の重要なレバーとして捉え直した。彼らの着想は、巨大な倉庫を単に高くするのではなく、倉庫のあらゆる棚に直接アクセスできる無数の細かい通路を立体的に張り巡らせるというものだ。
ここで鍵を握ったのが、人間の直感に依存しない「計算設計の最適化」である。特定の物理的制約や流体力学的な条件を入力することで、アルゴリズムは最も効率的な形状を自動的に導き出す。研究チームは実験データに基づいた最適化フレームワークを構築し、正極と負極の両方を同時に最適化するという、これまで類を見ない計算に挑んだ。
「コンピュータは、単なる経験則からは思いつきにくいが、デバイスの物理的限界に直接合致する幾何学を生成する」と、CED研究員のHanyu Liは述べている。アルゴリズムが導き出したのは、単純な平面の積層ではなく、無数の突起が互いに深く入り組む「インターディジテイテッド（交差指型）」と呼ばれる複雑なフラクタル構造であった。両手の指を開いて交互に深く絡み合わせたようなこの形状は、限られた空間内で表面積を爆発的に増大させる。
この3D構造により、活物質は空間全体に均等に分散される。電解液と接する「出入り口」が無数に設けられたことで、イオンは最短距離で活物質の深部にまで到達できるようになり、従来の厚い電極で生じていたデッドゾーンは完全に消滅する。
スポンジとハイウェイの二重奏。酸化グラフェンと金が織りなす伝導ネットワーク
計算機が設計図を描き出したとしても、それをミクロスケールで物理的な実体として組み上げることは容易ではない。チームはこの複雑極まりない4ミリメートルの立体構造を製造するために、独自の樹脂配合と「多材料マイクロステレオリソグラフィ（PµSL）」という高度な3Dプリンティング技術を採用した。PµSLは、光を用いて光硬化性樹脂を層状に硬化させる造形手法であり、微細な解像度と複数の異なる素材を組み合わせたプリントを可能にする。
ここで注目すべきは、彼らが電極を単一の材料で成形せず、役割の異なる二つの素材を戦略的に配置した点である。エネルギー貯蔵デバイスにおいて、高速な充放電を実現するためには「イオンの浸透」と「電子の排出」という二つの異なる経路を同時に確保しなければならない。
第一のステップとして、チームは基盤となる層に多孔質の酸化グラフェンシートを印刷した。酸化グラフェンは微小な孔を無数に持つ網目状の構造をしており、これが毛細管現象のように電解液中のイオンを素早く吸い込む「スポンジ」として働く。イオンの拡散と融合を促進するための立体的な足場となるのだ。
第二のステップとして、その多孔質構造の表面に薄い金の層を精密に堆積させた。金は極めて優れた電子伝導性を持つ素材である。酸化グラフェンのスポンジ構造がイオンを捕らえて電気化学反応を起こした瞬間、発生した電子はこの金のコーティングを伝って、デバイスの外部へと瞬時に運び出される。
イオンのための広大な多孔質空間と、電子のための途切れることのない金属の高速道路。この二重の伝導ネットワークが、インターロッキングというマクロな幾何学構造と組み合わさることで、蓄電デバイスにおける「容量と速度のジレンマ」を根本から無効化するメカニズムが完成したのである。
厚さ5.8ミリの衝撃。容量2倍と7,500サイクルの耐久性が示す未来

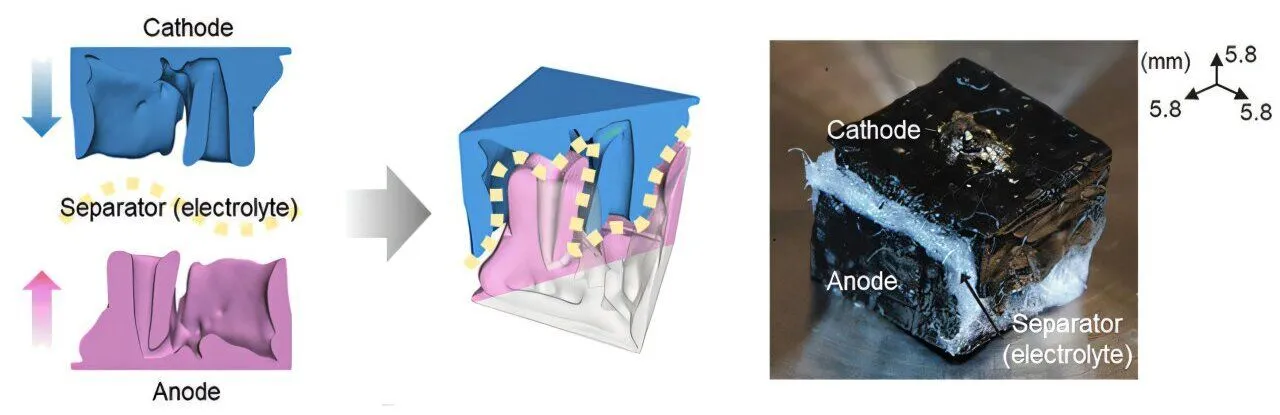

完成したフルセルデバイスは、全体で5.8ミリメートルという規格外の厚みを持っていた。一般的に使用される蓄電池の電極層が数十から数百マイクロメートル程度であることを考慮すれば、これは文字通り「極厚」のデバイスである。通常であれば、これほどの厚みを持つ電極は内部抵抗が極端に増大し、実用的な充電速度を維持することは不可能とみなされる。
しかし、実際の性能評価テストが弾き出した数値は、材料科学の常識を心地よく裏切るものだった。
最適化された3Dインターロッキング電極は、従来の2Dスラブ設計や、先行する他の3Dプリント炭素ベースのスーパーキャパシタをあらゆる指標で圧倒した。充放電の速度を一切犠牲にすることなく、利用可能な活物質の量を最大化したことで、デバイスのエネルギー貯蔵容量は従来の2倍へと跳ね上がった。
さらに特筆すべきは、その圧倒的な耐久性である。激しいイオンの出入りは通常、電極の微細構造に物理的なストレスを与え、膨張や収縮を繰り返すことで材料の崩壊を招く。しかし、この複雑な3D構造は力学的な応力を巧みに分散させ、7,500回以上の過酷な充放電サイクルを繰り返した後でも、安定したパフォーマンスと極めて低い抵抗値を維持し続けたのである。
| 評価指標 | 従来の2Dスラブ電極 | 最適化3Dインターロッキング電極 |
|---|---|---|
| 構造の特徴 | 平面層状（単純積層） | 多孔質酸化グラフェン＋金コーティングの立体交差 |
| イオン経路 | 距離が長く、内部に浸透しにくい | 最短距離の経路が無数に存在 |
| デッドゾーン | 厚みに比例して広範囲に発生 | ほぼ完全に解消 |
| ストレージ容量 | 厚みと速度がトレードオフ | 充放電速度を維持したまま約2倍に向上 |
| 耐久サイクル | 界面抵抗により熱劣化が進みやすい | 7,500サイクル以上でも高い安定性を維持 |
LLNLの物理・生命科学研究員であるMarcus Worsleyが「真のブレイクスルーは、個々のコンポーネントの孤立した進歩ではなく、それらの見事な統合にある」と総括するように、この成果は材料、幾何学設計、微細製造技術の完全な同期によってもたらされた。
EVから送電網へ。次世代エネルギーインフラへの道程とスケールアップの課題
この極厚電極が社会インフラに及ぼす波及効果は絶大である。実験室レベルの数値的勝利を越え、次世代エネルギー網のボトルネックを直接的に破壊する可能性を秘めているからだ。大容量と高出力を兼ね備えた電極構造は、現代社会が抱える複数のボトルネックを一挙に解消するポテンシャルを持つ。
現在、バッテリー業界における最大のトレンドは全固体電池（ソリッドステートバッテリー）の開発競争である。しかし、これは可燃性の電解液を固体電解質に置き換えるという「素材レベルのブレイクスルー」を狙うアプローチである。一方で、LLNLのチームが示したのは、既存の電解液システムを維持したまま、空間設計（3D構造）を最適化することで物理的な限界を突破するという全く異なるパラダイムである。素材探索に行き詰まりを見せる業界に対し、計算幾何学による構造イノベーションという新たな選択肢を突きつけた意義は大きい。
最も直接的な恩恵を受けるのは電気自動車（EV）産業である。EVの普及における最大の障壁は、ガソリン車に比べて短い航続距離と、長すぎる充電時間である。LLNLの3Dインターロッキング構造をリチウムイオン電池などのシステムに応用できれば、「長距離を走れる大容量バッテリー」を「ガソリン給油と同等の時間で急速充電する」という究極の目標が現実味を帯びてくる。
また、太陽光や風力といった再生可能エネルギーを安定的に運用するためのグリッドストレージ（大規模蓄電施設）においても、限られた設置面積でより多くの電力を安全かつ長期間にわたって蓄える技術は喉から手が出るほど求められている。
チームはすでに次の段階を見据えている。この計算最適化フレームワークを、リチウムイオン電池のみならず、ウェアラブル端末に向けた伸縮性電池の化学機械的協調設計や、大規模なレドックスフロー電池、さらには電気化学的な鉱物分離技術へと拡張していく計画を立てている。
残された最大の検証課題（Research Gaps）は、スケールアップの壁である。研究室レベルの高度な多材料マイクロ光造形法（PµSL）を用いて数ミリメートルのデバイスを高精度に印刷することは可能になったが、これをEV用やグリッド用の巨大なバッテリーモジュールとして、経済的かつ高速に大量生産するための工業的製造プロセスの確立は未踏の領域である。樹脂の硬化速度の向上、材料コストの削減、連続的な印刷ラインの構築など、商業化に向けたエンジニアリングの最適化が次なる焦点となる。
数十年にわたりバッテリー進化の足枷となっていた「容量と速度のジレンマ」。その鎖を断ち切ったのは、化学の力に導かれた新しい素材の発見ではなく、空間を緻密に支配する数学と微細造形技術の融合だった。ミクロの幾何学がマクロなエネルギー社会の風景を塗り替えようとするその瞬間を、我々は今、目撃しているのである。
