スウェーデンのリンショーピング大学（Linköping University）とルンド大学（Lund University）の研究チームが、科学界における長年の常識を覆す画期的な技術を確立した。それは、可視光線を照射するだけで、水溶液中のモノマー（単量体）を重合させ、導電性プラスチック（電極）を生成するという驚くべき手法である。
2025年、ドイツの学術誌『Angewandte Chemie』に掲載されたこの研究成果は、従来の電子工学製造プロセスにつきものであった「有毒な化学物質」や「高価なレーザー機器」を一切必要としない。
加えて、単なる「新しい製造法」と言うだけにとどまらず、この技術は生体組織（皮膚など）の上に直接回路を描画することを可能にし、脳神経科学や医療用ウェアラブルデバイスの世界にパラダイムシフトをもたらす可能性を秘めている。
「汚れた化学」からの脱却：グリーン・エレクトロニクスの夜明け
導電性高分子のジレンマ
プラスチックでありながら電気を通す「導電性高分子（Conductive Polymers）」は、金属と半導体の電気的特性と、プラスチックの柔軟性を併せ持つ夢の材料として、有機ELや太陽電池などで実用化されてきた。特にPEDOT（ポリエチレンジオキシチオフェン）に代表される材料は、生体適合性が高いためバイオエレクトロニクス分野で注目されている。
しかし、これらを製造（重合）する従来のプロセスには致命的な課題があった。
通常、モノマーを鎖状につなげてポリマーにする「重合（Polymerization）」の過程では、過硫酸塩や鉄塩などの強力な酸化剤や、有機溶媒が必須となる。これらは細胞毒性を持つ場合が多く、医療用センサーとして体内で使用したり、皮膚に直接形成したりする際の大きな障壁となっていた。また、光でパターンを形成するフォトリソグラフィ技術も、高エネルギーのUV（紫外線）や光開始剤を必要とし、これらもまた生体組織へのダメージ要因となる。
リンショーピング大学の解答：可視光と水
Xenofon Strakosas助教らが開発した手法は、これらの常識を根底から覆すものだ。
- 溶媒： 水のみ（100%水系プロセス）。
- エネルギー源： 安価なLED可視光（青色または赤色）。
- 開始剤： 不要（セルフイニシエーション）。
- 毒性： 除去プロセス不要の高い生体適合性。
「これは一種のブレイクスルーです。高価な機器を必要とせず、よりシンプルにエレクトロニクスを作り出す、全く新しい道を示しています」とStrakosas氏は語る。
魔法のインク「EEE-COONa」と分子設計の妙

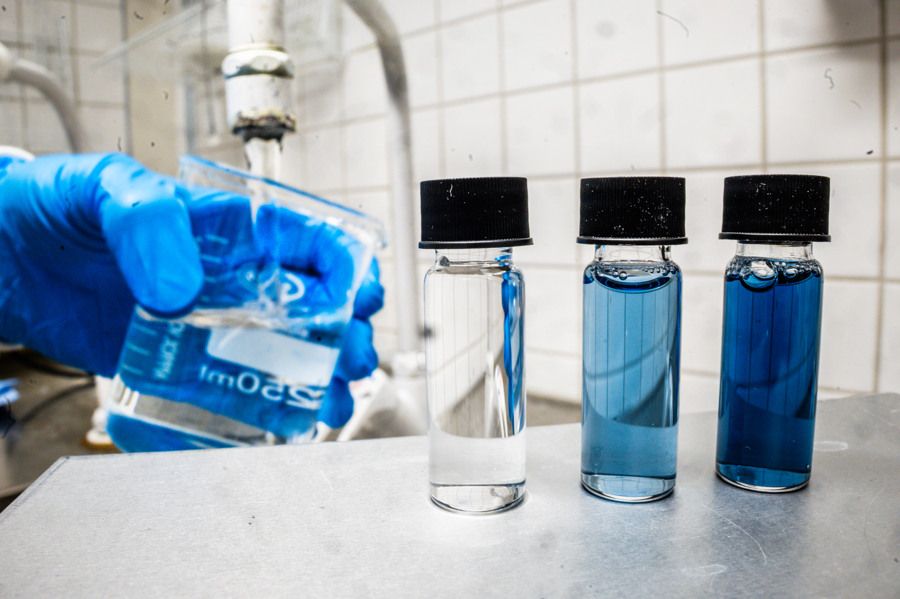

この革新の核心は、研究チームが新たに設計・合成した水溶性モノマー「EEE-COONa」にある。
分子構造の秘密
この分子は、導電性高分子の骨格となるEDOT（3,4-エチレンジオキシチオフェン）が3つ連なった「三量体（trimer）」に対し、水溶性を高めるためのイオン性側鎖（ナトリウムカルボキシレート基）を付加した構造を持っている。
なぜ「EEE-COONa」なのか。研究チームは類似の構造を持つ「TET-COONa（チオフェンを含むもの）」や「ETE-COONa」とも比較実験を行ったが、可視光重合（VLIP: Visible Light Induced Polymerization）に成功したのは「EEE-COONa」だけであった。
HOMO準位と酸素のダンス
その理由は、分子軌道エネルギー、特にHOMO（最高被占軌道）準位にある。密度汎関数理論（DFT）によるシミュレーションの結果、EEE-COONaのHOMO準位は真空準位に対して-4.92 eVであり、これが水中の溶存酸素の還元電位（約-4.45 eV）に近い値を持つことが判明した。
このエネルギー的な近接性が、光エネルギーを介した酸素への電子移動を熱力学的に有利にし、外部からの酸化剤投入なしで重合反応を開始させる鍵となっていたのである。
メカニズムの深層：光と酸素が織りなす重合反応
このプロセスにおいて、光は単なるスイッチではなく、複雑な光酸化反応のドライバーとして機能する。論文の詳細な分析によれば、反応は以下のステップで進行する。
Type I と Type II の光酸化反応

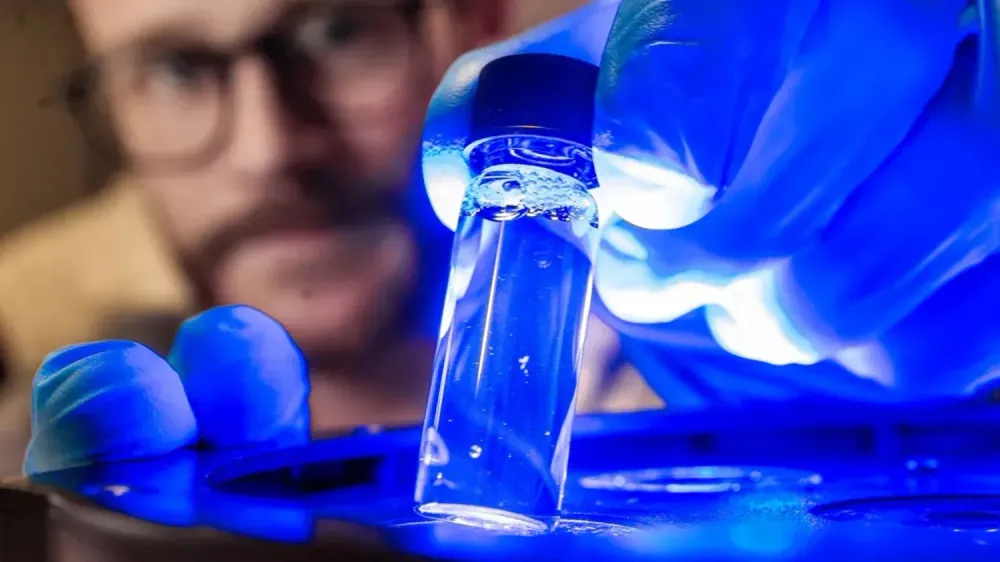

青色LED（波長450 nm前後）の光がEEE-COONa溶液に照射されると、モノマーは励起状態となる。ここから、溶存酸素を巻き込んだ2つの経路が同時に進行する。
- Type I（電子移動）： 励起されたモノマーから酸素へ電子が移動し、スーパーオキシドラジカル（\(O_2^{\bullet-}\)）とモノマーカチオンラジカルが生成される。このカチオンラジカルが重合の起点となる。
- Type II（エネルギー移動）： 励起モノマーから酸素へエネルギーが移動し、強力な反応性を持つ一重項酸素（\(^1O_2\)）が生成される。これがモノマーと反応してラジカルを生む。
研究チームは、重合水（\(D_2O\)）中での反応加速や、アジ化ナトリウム（一重項酸素の消光剤）による反応抑制実験を通じて、これらのメカニズムが複合的に働いていることを突き止めた。
過酸化水素（\(H_2O_2\)）の役割
興味深いことに、この重合過程では副産物として過酸化水素が生成されることが確認された。これはスーパーオキシドラジカルが水中で不均化して生じるものであり、反応系内でさらなる酸化剤として機能し、重合をブーストさせる役割を果たしている可能性がある。まさに、自然の摂理を巧みに利用した「自律的な化学工場」と言える。
圧倒的な性能：金属に迫る導電性と柔軟性
「環境に優しい」だけでは、ハイテク産業では通用しない。しかし、この光生成された電極は、性能面でも驚異的な数値を叩き出した。
導電率の飛躍的向上
生成された直後のポリマー（PEDOT-COONa）は、約17 S/cm（ジーメンス毎センチメートル）という、この種の水系・光重合プロセスとしては極めて高い導電率を示した。
さらに驚くべきは、酸処理（ドーピング）による性能ブーストである。
生成されたフィルムをクエン酸や硫酸で処理すると、導電率は一桁跳ね上がり、最大で170〜221 S/cmに達した。赤外分光分析の結果、酸処理によってポリマー鎖の構造が「ベンゾイド型」から「キノイド型」へと変化し、キャリア（ポーラロンおよびバイポーラロン）の密度が劇的に向上したことが確認されている。
有機電気化学トランジスタ（OECT）としての性能
この材料を用いて作製された有機電気化学トランジスタ（OECT）は、バイオセンサーの増幅器として重要な指標であるトランスコンダクタンスにおいて、既存の標準材料（PEDOT:PSS）に匹敵、あるいは凌駕する性能を示した。これは、微弱な生体信号をノイズに埋もれさせることなく、高感度に検出できることを意味する。
「e-tattoo」の実現：マウスの脳波を直接読み取る
本研究のハイライトは、生きた動物（in vivo）での実証実験である。
マウスの皮膚への直接描画
研究チームは、麻酔下のマウスの頭皮を剃毛し、パターンを切り抜いたマスクを配置。そこにEEE-COONa水溶液を滴下し、青色LEDを照射した。15分程度の照射後、未反応の溶液を洗い流すと、マウスの皮膚上には鮮明な黒色の導電性ポリマーの回路（電極）が焼き付けられていた。
いわば、光で描く「電子タトゥー（e-tattoo）」である。
金電極を超える信号品質
この「生体直描電極」を用いて脳波（EEG）を測定したところ、驚くべき結果が得られた。従来型の柔軟な金（Au）電極と比較して、光生成ポリマー電極の方が、信号対雑音比（SNR）が圧倒的に優れていたのである。
- 接触インピーダンスの低減： 液体から固体へとその場で変化して形成されるため、皮膚の微細な凹凸（シワや毛穴）にポリマーが完璧に密着する。
- イオン-電子変換： 金属電極が電子のみを伝えるのに対し、この有機導電体は生体内のイオン信号と電子信号を相互変換できるため、生体との「会話」がスムーズになる。
筆頭著者のTobias Abrahamsson氏は、「材料が電子とイオンの両方を輸送できるため、体と自然にコミュニケーションが取れます。その穏やかな化学的性質により組織が許容できる、医療応用において極めて重要な組み合わせです」と強調する。
さらなる拡張：赤色光による深部形成とテキスタイル
研究の射程は表面だけに留まらない。チームは、クロリン（Chlorin）系色素を増感剤として添加することで、青色光よりも生体透過性の高い「赤色光（650 nm）」での重合にも成功した。
これにより、皮膚の表面だけでなく、将来的には生体組織の「深部」に非侵襲的に電極を形成し、インプラント手術なしで神経活動をモニタリングしたり、治療用刺激を与えたりする技術への道が開かれたことになる。
また、紙や布（セルロースワイプ）にモノマーを含浸させて光を当てるだけで、導電性テキスタイルを作成できることも実証された。これは、スマート衣料（着るセンサー）の大量生産プロセスを、有毒溶媒を使わないクリーンな工程へと変革する可能性を秘めている。
バイオエレクトロニクスの民主化へ
Linköping大学とLund大学が示したこの技術は、単なる材料科学の勝利ではない。それは、「高度なエレクトロニクスの製造」を、巨大な化学プラントやクリーンルームから解放し、デスクライトと水があればどこでも可能なものへと変える「製造の民主化」である。
研究チームが実証した「可視光駆動・水系・開始剤フリー」の重合技術は、以下の未来を予見させる。
- 個別化医療の進展： 患者の皮膚や臓器の形状に合わせて、その場で最適なセンサー回路を「印刷」する治療。
- サステナブルなIoT： 毒性廃棄物を出さない、環境負荷ゼロの電子回路製造。
- 脳マシンインターフェース（BMI）の進化： 違和感なく脳や神経と一体化する、柔らかく高感度なインターフェース。
「パーティーライトのような単純なLED」が、我々とテクノロジーの境界線を溶かし、融合させる触媒となる。2025年のこの発見は、未来の科学史において、バイオエレクトロニクスが真に実用化のフェーズに入った転換点として記録されることになるだろう。
論文
- Angewandte Chemie: Visible-Light-Driven Aqueous Polymerization Enables in Situ Formation of Biocompatible, High-Performance Organic Mixed Conductors for Bioelectronics
参考文献
- Tech Explorist: A flash of light can now create plastic electrodes
