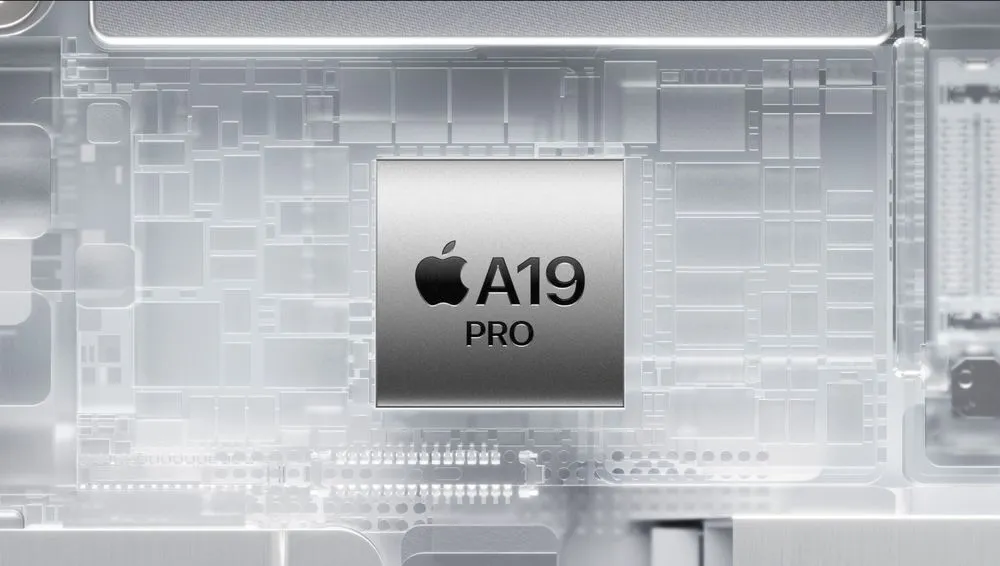

2025年9月に登場したiPhone 17シリーズと、その薄型モデルとして注目を集めるiPhone Air。これらを駆動する心臓部である「Apple A19」および「A19 Pro」チップについて、発売から約3ヶ月が経過した今、興味深い分析結果が明らかになった。
半導体業界の深層分析を行うSemiAnalysisや、著名なリーカーであるKurnalSalts氏らの最新のダイ（半導体チップ本体）写真分析によると、A19 Proは前世代のA18 Proと比較して約10%ものダイサイズ縮小に成功しているという。
通常、性能向上はトランジスタ数の増加、すなわちチップ面積の拡大を意味することが多い。しかし、Appleはこの物理法則に逆らうかのような成果を上げている。さらに興味深いのは、製造プロセスであるTSMCの「N3P」ノード自体は、前世代の「N3E」と比較して物理的な面積縮小効果はわずか4%程度に留まるという点だ。
なぜAppleは、製造プロセスの恩恵以上の「10%」という劇的な小型化を実現できたのか。そして、浮いたスペースをどのように活用し、競合するSnapdragon 8 Elite Gen 5やDimensity 9500を凌駕する電力効率を叩き出したのだろうか。
物理的限界への挑戦：N3Pノードと「失われた6%」の謎
まず、今回明らかになった具体的な数値データを確認しておきたい。最新のダイショット分析に基づくと、A19およびA19 Proの物理的なサイズは以下の通りである。
- A19 Proダイサイズ： 約98.69 mm²（A18 Proの約105 mm²から約10%縮小）
- A19ダイサイズ： A18と比較して約9%縮小
ここで重要なのは、製造を請け負うTSMCのプロセス技術の進化幅である。A18世代で採用された「N3E（3nm Enhanced）」から、A19世代の「N3P（3nm Performance）」への移行による純粋なリソグラフィ（露光）技術由来の面積縮小効果は、計算上約4%に過ぎないとされている。
つまり、残りの約6%（A19 Proの場合）は、製造技術の進化ではなく、Appleのシリコンエンジニアによる純粋な「設計上の工夫」によって生み出されたことになる。SemiAnalysisの分析によれば、これは単なる微細化ではなく、過去のメジャーなノード移行（例えば7nmから5nmへ移行した際のA14チップにおける11%の縮小）に匹敵する成果を、マイナーアップデートであるはずの3nm世代内で達成したことを意味する。これは、半導体設計の常識を覆すエンジニアリングの勝利と言えるだろう。
小型化の正体：Appleはいかにしてスペースを「捻出」したか
では、Appleは具体的にチップ内部のどこを削り、どこを強化したのか。詳細な分析から、Appleが極めて戦略的な「選択と集中」を行っている実態が浮かび上がってくる。
1. キャッシュマクロの高密度化
最も劇的な変化が見られたのは、システムレベルキャッシュ（SLC）の設計である。A19 Proは、A18 Proと同様に4MBのSLC容量を維持している。しかし、その占有面積は以下のように変化した。
- A18 (4MB SLC): 1.08 mm²
- A19 (4MB SLC): 0.98 mm²
容量を変えずに面積を約10%削減している。これは、キャッシュマクロ（メモリセルの塊）の密度を劇的に向上させたことによるものであり、SemiAnalysisは「キャッシュマクロのサイズが倍増し32KBになるなど、高密度化の工夫が見られる」と指摘している。目立たない部分だが、こうした基礎設計の見直しが全体サイズへの貢献度は高い。
2. Pコア（高性能コア）の小型化
さらに驚くべきは、スマートフォンの体感速度を左右する高性能コア（P-Core）までもが小型化されている点だ。A19 ProのPコアは、クロック周波数が向上しているにもかかわらず、その面積は前世代比で4%縮小されている。
通常、クロックを上げれば熱密度対策や配線の複雑化により面積は増える傾向にある。ここを縮小できたということは、Appleがコアアーキテクチャのレイアウトレベルで極めて効率的な「断捨離」と「再配置」を行ったことを示唆している。
3. 「アンコア」領域の徹底的な整理
CPUやGPU以外の部分、いわゆる「アンコア（Uncore）」領域の最適化も進んだ。ISP（画像信号プロセッサ）、メディアエンジン、ディスプレイエンジン、セキュリティモジュールなどの配置レイアウトが見直され、よりパズルのように隙間なく詰め込まれたことで、全体の面積削減に寄与している。
「浮いたスペース」の行方：EコアとGPUへの戦略的投資
これほどまでに血の滲むような努力で捻出したスペースを、Appleは何に使ったのか。答えは明確だ。「電力効率」と「グラフィックス性能」への再投資である。
分析データによると、全体のダイサイズが縮小する一方で、Eコア（高効率コア）とGPUの面積は逆に約10%拡大していることが判明している。
劇的な進化を遂げたEコア
特に注目すべきはEコアの進化だ。A19 ProのEコアは、大規模なアーキテクチャ刷新が行われた。Wccftechが報じるベンチマーク分析によると、この新しいEコアは、実質的に電力消費を増やすことなく、最大29%ものパフォーマンス向上を記録している。
スマートフォンの日常的なタスク（SNSの閲覧、メール、バックグラウンド処理）の多くはEコアが担当する。Eコアの面積を拡大してでも性能と効率を高めるという判断は、実使用におけるバッテリー寿命とレスポンスの良さを両立させるための極めて合理的な戦略だ。
この結果、A19 Proは「Geekbench 6」におけるマルチコアワークロードのパフォーマンス・パー・ワット（電力あたりの性能）において、QualcommのSnapdragon 8 Elite Gen 5やMediaTekのDimensity 9500といった強力なライバルを抑え、現行世代のプレミアムチップセットの頂点に立っている。
GPUの強化
GPUエリアの拡大も確認されており、これは近年のAAAタイトルゲームのモバイル対応や、レイトレーシング性能の向上を意識したものだろう。物理的なトランジスタ数を増やすことで、グラフィックス処理能力の底上げを図っている。
iPhone 17とiPhone Airにもたらす真の価値
A19/A19 Proの「ダイサイズ縮小」という技術的な事実は、一般のiPhoneユーザーにとってどのような意味を持つのだろうか。それは単なるスペック上の数値以上の恩恵をもたらす。
- バッテリー容量の増大、あるいは筐体の薄型化:
チップ面積が減るということは、ロジックボード（基板）上の占有スペースが減ることを意味する。これにより、筐体内部にわずかながら余白が生まれ、バッテリーサイズを拡大するか、あるいは今回の「iPhone Air」のように極限まで本体を薄くするための設計的余裕が生まれる。 - 熱効率とコストの最適化:
より小さなダイサイズは、一枚のシリコンウェハから採れるチップの数が増えることを意味し、長期的には製造コストの抑制につながる（最新プロセスの高騰を相殺できる）。また、高密度化しつつも効率化された設計は、発熱のコントロールにおいても有利に働く可能性がある。 - 「Pro」と「無印」の格差是正:
A17 Pro世代では、標準モデルとの間に製造プロセスや設計上の大きな乖離があったが、A19世代では両モデルともに顕著な小型化と効率化の恩恵を受けている。これはiPhone 17シリーズ全体の底上げを意味する。
2nm時代を見据えた布石
今回のA19 Proにおける「ノードの進化を超えた小型化」は、来たるべき2nm世代（A20）への布石とも見て取れる。TSMCの2nmプロセス（N2）では、トランジスタ構造が従来のFinFETからGAA（Gate-All-Around）へと刷新されるが、製造難易度とコストはさらに跳ね上がると予想される。
Appleは、微細化のペースが鈍化しつつある3nm世代の最終盤において、「設計力で物理限界を突破する」という筋肉質な開発手法を確立したと言えるだろう。2026年に登場が予想されるA20チップでは、この設計ノウハウに2nmプロセスの力が加わり、さらなる飛躍的な性能向上が期待される。
「魔法」のように見えた10%の縮小は、奇術ではなく、シリコンの1平方ミリメートルをも無駄にしない、Appleエンジニアたちの執念の結晶だったのである。
