現代の電子機器が抱える最大の弱点、それは「熱」である。我々が日常的に使用しているスマートフォンから、地球の軌道を回る人工衛星に至るまで、内部に搭載されているシリコンベースの半導体チップは、周囲の温度がおよそ200℃を超えると致命的な故障を引き起こす。何十年もの間、この「熱の壁」は電子工学における最も困難な障害の一つであり、テクノロジーが活躍できる環境を厳しく制限してきた。
しかし2026年3月26日、権威ある科学誌『Science』に掲載された一つの論文が、この常識を根本から覆した。南カリフォルニア大学（USC）のJoshua Yang教授率いる研究チームは、溶岩の温度すら超える700℃という極限環境下で安定して動作し続ける画期的なメモリデバイスの開発に成功したのだ。このブレイクスルーは、宇宙探査や深部地熱発電といった過酷な環境でのミッションを可能にするだけでなく、人工知能（AI）の処理効率を飛躍的に向上させる可能性を秘めている。
従来の限界を突破する「メモリスタ」という新たなアプローチ
電子機器の耐熱性を向上させる試みはこれまでも行われてきたが、従来のシリコン（ケイ素）を中心とした素材とアーキテクチャでは、200℃付近が物理的な限界であった。この温度帯を超えると、半導体内部の電子の振る舞いを制御できなくなり、データが消失したり、回路自体が熱暴走を起こして破壊されたりする。
この強固な壁を打ち破るためにUSCのMing Hsieh Department of Electrical and Computer Engineeringに所属するJoshua Yang教授のチームが採用したのが、「メモリスタ（Memristor）」と呼ばれるナノスケールの電子部品である。メモリスタとは「メモリ（記憶）」と「レジスタ（抵抗）」を組み合わせた造語であり、過去に流れた電流の履歴を記憶し、それに応じて自身の電気抵抗を変化させる特性を持つ。従来のコンピュータがデータを保存する「メモリ」と、計算を行う「プロセッサ」を物理的に別の場所に持っているのに対し、メモリスタはその単一の極小コンポーネント内でデータの記憶と演算処理を同時に行うことができる。この独特の性質が、後述するAIハードウェアとしての圧倒的な優位性にも繋がっていく。
極限に耐える「究極のサンドイッチ構造」：グラフェン・酸化ハフニウム・タングステン

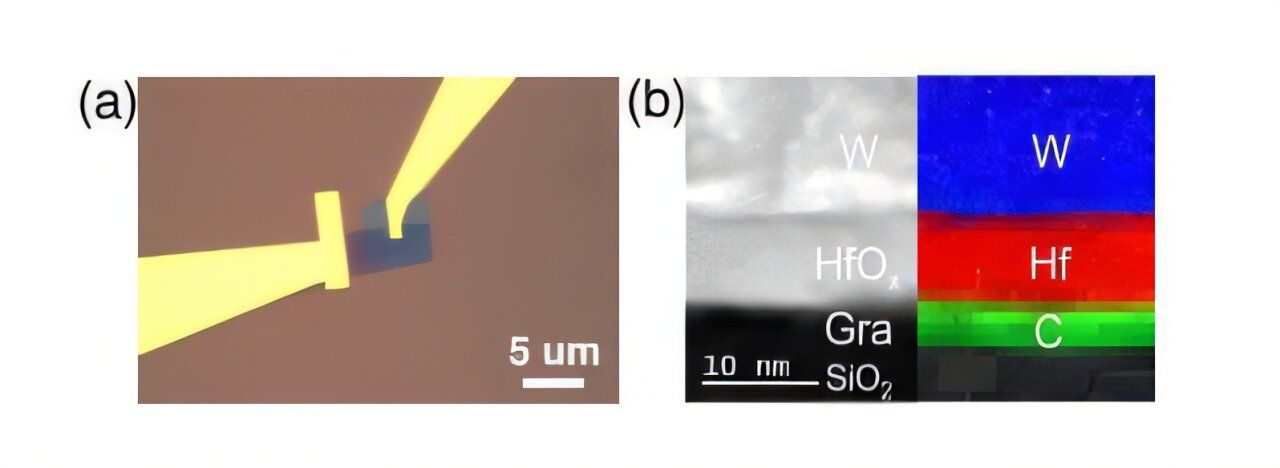

今回開発された700℃耐性のメモリスタは、極めて特殊かつ強靭な素材を組み合わせた、微小なサンドイッチのような構造をしている。論文の筆頭著者であるJian Zhao氏を中心に設計されたこのデバイスは、下から「グラフェン（下部電極）」「酸化ハフニウム（絶縁層）」「タングステン（上部電極）」という3つの層で構成されている。
- 上部電極：タングステン（W）
サンドイッチの上のパンに相当する上部電極には、全ての金属元素の中で最も高い融点（約3422℃）を持つタングステンが採用された。極度の熱ストレスに晒されても溶けたり変形したりすることのない、非常に強固な素材である。 - 絶縁層（セラミックコア）：酸化ハフニウム（HfO2）
中間の具材に相当する層には、酸化ハフニウムというセラミック素材が用いられている。これは優れた絶縁性を持ち、現代の高度な半導体製造においても既に標準的に使用されている信頼性の高い材料である。 - 下部電極：グラフェン（Graphene）
そして、このデバイスの熱耐性の最大の鍵を握るのが、底面を支えるグラフェンである。グラフェンは、炭素原子が六角形の蜂の巣状（格子状）に結びついた厚さわずか1原子分のシートであり、ダイヤモンドと同じ元素で構成されている。驚異的な機械的強度と熱伝導性を誇り、どれほど過酷な熱環境においてもその構造的完全性と電気的特性を失うことがない。
想像を絶する性能データ：700℃はデバイスの「限界」ではない
このグラフェン/酸化ハフニウム/タングステン構造を持つメモリスタに対して行われた性能テストの結果は、科学界を大いに驚かせるものであった。
テスト機器の加熱限界である700℃という超高温環境において、このデバイスは電力を供給して「リフレッシュ（データの定期的な再書き込み）」を行うことなく、50時間以上にわたってデータを完全に保持し続けたのである。さらに驚くべきことに、同じ700℃の環境下で、情報を書き換え続ける「スイッチング・サイクル」を10億回以上も繰り返すことに成功した。
これほどの耐久性を示しながらも、動作に必要な電圧はわずか1.5Vであり、データの切り替えにかかる時間は数十ナノ秒（1ナノ秒は10億分の1秒）という驚異的なスピードを記録した。つまり、単に熱に強いというだけでなく、極めて低い消費電力で高速にデータ処理を行う能力を併せ持っていることが証明されたのである。研究を主導したJoshua Yang教授は「これを革命と呼んでもいいかもしれない。これまでに実証された中で最高の高温メモリである」と確信を持って語る。ここで重要なのは、700℃でデバイスが壊れたわけではなく、それが単に「実験室の加熱装置が出せる最高の温度」であったという点だ。デバイス自体の真の限界温度は、さらに高いところにあると推測されている。
偶然から生まれたブレイクスルーと、熱破壊を防ぐ「界面化学」の謎
科学の歴史において、偉大な発見はしばしば偶然（セレンディピティ）によってもたらされる。今回の高温メモリチップの開発も例外ではなかった。当初、Yang教授のチームは全く別のグラフェンを用いたデバイスを開発しようとしていた。その実験は予想通りの結果を出さなかったが、そのプロセスの途中で彼らは、作製したデバイスが異常なほどの熱耐性を持っていることに偶然気がついたのである。「予測できる結果というものは大抵驚きがなく、それほど重要な意味を持たないものです」とYang教授はその経緯を語っている。
彼らは単に「熱に強いデバイスができた」と喜ぶだけでなく、なぜそのような現象が起きるのか、その根本的な物理法則（Why）の探求へと深く潜り込んでいった。
通常のメモリスタ構造において、熱による故障（熱劣化）が起こるメカニズムは科学的に明確である。高温に晒されると、上部電極（この場合は金属）の原子が熱エネルギーによって活性化し、中間のセラミック絶縁層の中を徐々に移動（マイグレーション）し始める。そして、移動した金属原子が反対側の下部電極に到達してしまうと、上部と下部を繋ぐ導電性の橋、すなわち「金属フィラメント」が形成されてしまう。これが恒久的なショート回路を生み出し、デバイスが常に「オン」の状態のまま固着して破壊されてしまうのである。
しかし、今回開発されたデバイスでは、この致命的なプロセスが途中で完全に遮断される。チームが最新の高解像度電子顕微鏡、高度な分光法、そして量子レベルのコンピュータシミュレーションを駆使して原子スケールでの現象を解剖した結果、その秘密が「グラフェンとタングステンの境界面（インターフェース）における化学的相互作用」にあることが判明した。
タングステン原子が熱によって絶縁層を移動し、下部電極であるグラフェンの表面に近づいたとする。しかし、グラフェンの表面化学の性質により、タングステン原子はグラフェン上に安定して付着（アンカー）することができないのである。Yang教授はこの現象を「水と油の反発」という巧みな比喩を用いて説明している。定着できる「錨（アンカー）」を見つけられなかったタングステン原子は、グラフェンとの界面から遠ざかるように移動してしまう。結果として、上下の電極を繋ぐ致命的な金属フィラメントが形成されることはなく、ショート回路の発生が見事に回避されるのである。この原子レベルの界面エンジニアリングこそが、長年の熱の壁を打ち破る決定的なメカニズムであった。
「物理法則」で計算する：AI（人工知能）の処理効率を劇的に変える可能性
この高温メモリスタの意義は、単に「過酷な環境でデータを保存できる」という点に留まらない。この技術は、現在世界中で爆発的に進化している人工知能（AI）のハードウェア基盤を根本から刷新する可能性を秘めている。
ChatGPTのような自然言語処理や、高度な画像認識アルゴリズムなど、ほぼ全てのAIの心臓部で行われているのは「行列乗算（Matrix Multiplication）」と呼ばれる膨大な計算処理である。現在のデジタルコンピュータ（シリコンベースのGPUやCPU）は、この計算を1ステップずつ順次（シーケンシャル）に行っているため、プロセスにおいて膨大な時間とエネルギーを消費してしまう。Yang教授によれば、ChatGPTのようなAIシステムの計算処理の92%以上は、この行列乗算に他ならないという。
これに対し、メモリスタは全く異なるアプローチで計算を行う。それは「オームの法則」という基本的な物理法則を直接利用した物理演算（アナログ演算）である。オームの法則（電流＝電圧×コンダクタンス）に従い、デバイスに電圧をかけ、そのコンダクタンス（抵抗の逆数、電流の通りやすさ）を調整することで、流れる「電流」そのものが掛け算と足し算（積和演算）の答えとなる。デジタルプロセッサのように0と1の論理回路を何度も経由するのではなく、電気が流れたその瞬間に物理的に計算が完了しているのである。この仕組みにより、従来のシリコンチップと比較して、エネルギー消費を桁違いに削減し、処理速度を劇的に向上させることが可能となる。
すでにYang教授は、論文の共同著者であるQiangfei Xia氏、Miao Hu氏、Ning Ge氏らと共に「TetraMem」というスタートアップ企業を共同設立している。同社は現在、室温で動作するAIアクセラレータ向けのメモリスタチップの商業化を進めており、USCのラボでは学生たちが日常的にこのチップを使用して、従来のハードウェアでは到底及ばない効率で機械学習のタスクを実行している。今回『Science』誌で発表された「高温耐性」という特性がこれに加わることで、AIはこれまでの涼しいデータセンターを飛び出し、極限の熱環境へとその知能を拡張していくことになる。
金星の地表から地球の深部まで：広がる「極限環境コンピューティング」の未来
700℃という圧倒的な耐熱性がもたらすインパクトは、宇宙探査の歴史を塗り替えるほど大きい。例えば太陽系の惑星である金星は、地表温度が500℃を超え、強酸性の雲に覆われた過酷な環境である。これまで各国の宇宙機関が探査機を送り込んできたものの、従来の電子機器は熱に耐えきれず、着陸後わずかな時間で機能を停止してしまった。しかし、今回開発されたメモリデバイスの技術を用いれば、長期間にわたって金星の地表で安定してデータを収集・処理し続ける探査ローバーやランダーを実現できる可能性がある。
また、地球上での応用範囲も極めて広い。
- 深部地熱発電： 次世代のクリーンエネルギーとして期待される地熱発電では、岩石が赤熱するほどの地下深部へドリルを掘り進める必要がある。掘削装置の先端で機能するセンサーや制御回路には、極度の耐熱性が求められる。
- 原子力・核融合エネルギー： 原子力発電所や、次世代の究極のエネルギー源として研究が進む実験的核融合炉においては、制御システム周辺が強烈な熱帯となる。こうした環境下での安全監視システムの信頼性を飛躍的に高めることができる。
- 自動車・産業機器： エンジンルームの近くなど、常に125℃以上の高温に晒される自動車の制御コンピュータ（ECU）や、過酷な工場環境で稼働する産業用センサーなど、より一般的な用途においても、この耐熱性は実質的に「壊れない」という比類なき信頼性をもたらす。
実用化への道のりと残された課題
この革新的な発見がただちに市場に投入されるわけではない。Yang教授自身も、実験室での成功から実際の製品化に至るまでの道のりについては、慎重な楽観主義の姿勢を崩していない。
第一に、メモリスタ単体では完全なコンピュータ・システムは完成しない。データを保存し、AIの行列演算を行うことはできるが、システム全体を統括し制御するための「ロジック回路」もまた、同様に700℃の環境下でシームレスに動作するように開発・統合される必要があるからだ。
第二に、現在の初期デバイスは、実験室においてサブマイクロスケールで手作業で組み立てられたものである。これを世界中の産業に供給するためには、大規模な大量生産（スケールアップ）の技術を確立しなければならない。
しかし、未来への展望は非常に明るい。このデバイスを構成する3つの素材のうち、タングステンと酸化ハフニウムの2つは、すでに世界の半導体製造工場（ファウンドリ）で標準的に使用されている材料であるため、既存の製造プロセスへの移行は比較的スムーズに進むと予想される。残るグラフェンについても、台湾のTSMCや韓国のSamsungといった業界を牽引する半導体メーカーが開発ロードマップに積極的に組み込んでおり、ウェハー規模での量産化に向けた技術開発が急速に進展している。材料科学と半導体製造技術が交差する現在、高温対応のメモリスタベースの電子機器が広く利用可能になる未来は、着実に近づいている。
この研究は、USCのYang教授が率いる極限環境ニューロモルフィック・コンピューティング・センター（CONCRETE Center）の主導のもと、米国空軍科学研究局（AFOSR）および空軍研究所（AFRL）の資金提供を受けて実施された。AFRLのSabyasachi Ganguli博士のチームによる高度な材料特性評価や、日本の熊本大学を含む共同研究者らによる理論物理学的な知見が統合されることで成し遂げられた、国際的かつ学際的な科学の勝利である。
「宇宙探査が、これほど現実的で、これほど身近に、そしてこれほど大規模に感じられたことはありません」とYang教授は振り返る。「この論文は、より大きく、よりエキサイティングなフロンティアへの重要な跳躍を意味しています」。
単に温度の限界を押し上げただけでなく、我々がどのような場所でデータを扱い、いかにしてAIを活用していくかというパラダイムそのものを変革するこの発見は、人類の技術の歴史に新たな1ページを刻むことになるだろう。
