科学の世界には、しばしば「ゲームチェンジャー」と呼ばれる技術が登場する。コーネル大学の研究チームが発表した3Dプリンターによる超伝導体作製技術は、まさにその名にふさわしいものだ。粘土をこねて作品を造るように、複雑な超伝導体を自在に3Dプリントし、しかもその性能は過去の記録を塗り替える。これは、医療から未来のコンピューティングまで、我々の社会基盤を根底から変える可能性を秘めた、製造革命の序曲なのかもしれない。
「不可能」を可能にした技術：記録更新の核心
コーネル大学のUlrich Wiesner教授率いる研究チームが、科学誌『Nature Communications』で発表した成果は、一見すると魔法のようだ。 特別に開発された「インク」を3Dプリンターで出力し、熱処理を施すだけで、記録的な性能を持つ超伝導体が完成するという。この技術の核心には、二つの驚異的なブレークスルーが隠されている。
粘土細工から超伝導体へ：「ワンポット」3Dプリンティング
従来の超伝導体の製造は、忍耐を要する複雑なプロセスだった。まず、目的の特性を持つ化合物を合成し、それを微細な粉末にする。次に、その粉末を結合剤（バインダー）と混ぜ合わせ、望みの形状に成形した後、複数回にわたる高温での熱処理（焼結）を経て、ようやく完成に至る。各段階で精密な制御が求められ、時間もコストも膨大にかかるのが常識だった。

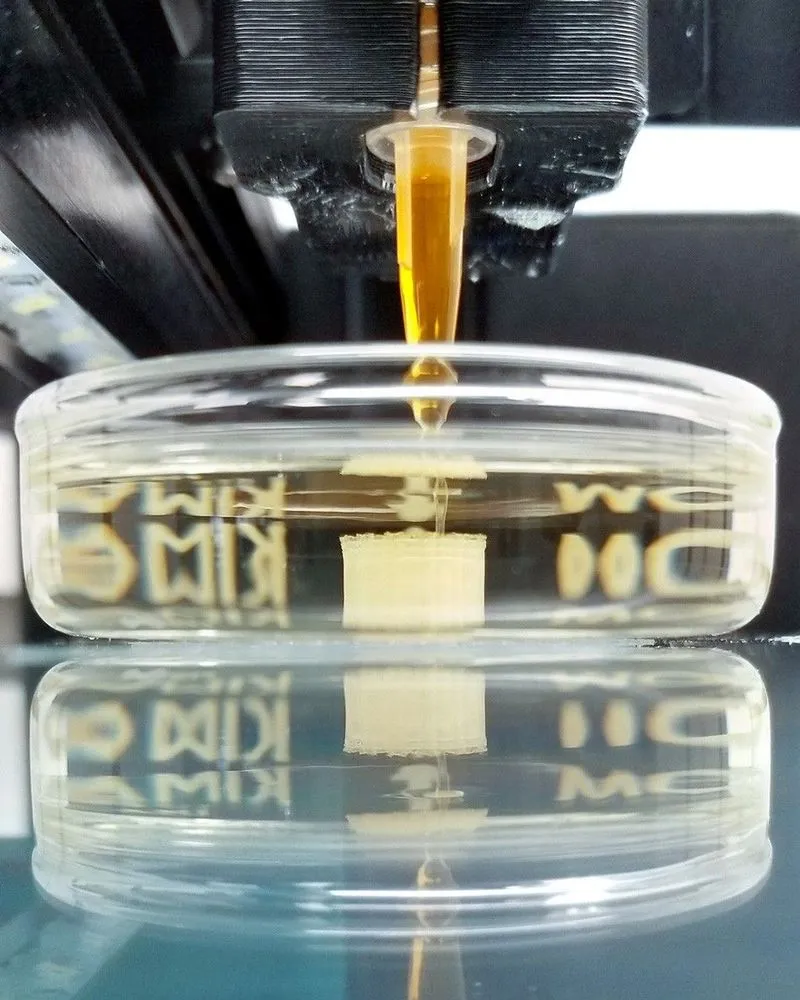

しかし、コーネル大学のチームが開発した「ワンポット（one-pot）」と呼ばれる手法は、この常識を覆した。 彼らが開発したのは、ブロック共重合体と無機ナノ粒子を組み合わせた特殊なインクだ。
ここで言うブロック共重合体とは、水と油のように性質の異なる樹脂が鎖状につながった高分子のこと。この分子は、特定の条件下で自ら規則正しく整列する「自己組織化（self-assembly）」という面白い性質を持つ。研究チームは、この自己組織化するインクを3Dプリンターで出力し、一度の熱処理で完成品を得るという、劇的に簡素化されたプロセスを確立したのだ。
この手法は、単に工程を短縮しただけではない。3Dプリンターを用いることで、従来の手法では製造が困難だった、複雑なコイル状や螺旋状といった三次元構造を、いとも簡単に造形できるようになった。 これは、応用機器の設計に前例のない自由度をもたらすことを意味する。
40〜50テスラ：記録更新の裏にある「ナノ閉じ込め」効果
この新技術が世界を驚かせた最大の理由は、その驚異的な性能にある。チームがニオブ窒化物（NbN）という代表的な超伝導体で実験を行ったところ、40〜50テスラという驚異的な臨界磁場を達成したのだ。
「テスラ」は磁場の強さを示す単位だが、この数値がいかに途方もないものか、身近な例と比較すると分かりやすい。地球の地磁気が約0.00005テスラ、医療用MRIで使われる強力な超伝導磁石でも1.5〜3テスラ程度だ。40〜50テスラという値は、この化合物超伝導体において、ナノスケールの構造によって誘起されたものとしては、観測史上最高の記録である。
臨界磁場とは、超伝導状態が外部の磁場によって壊されてしまう限界の強さを指す。この値が高ければ高いほど、その超伝導体はより強力な磁場の中でも安定して機能できることを意味し、特に強力な磁石を必要とする応用分野では極めて重要な指標となる。
では、なぜ3Dプリントされたニオブ窒化物は、これほどまでに強靭なのだろうか。その答えは、ナノメートルという極小の世界に隠されている。「ナノ閉じ込め効果」と呼ばれるこの現象は、超伝導の担い手である電子のペア（クーパーペア）を、ブロック共重合体が自己組織化によって作り出す極めて狭い壁の中に閉じ込めることで発現する。 自由を制限された電子ペアは、外部からの磁場という「侵略者」に対して、通常よりも遥かに高い抵抗力を示すのだ。それはまるで、狭い路地に追い込まれた兵士が、開けた平原にいる時よりも奮戦する様に似ている。
さらに驚くべきは、研究チームがブロック共重合体の分子量（鎖の長さ）を変えることで、この「壁」の厚さを精密に制御し、それによって臨界磁場の値を意図的に調整できることを実証した点だ。 つまり、求める性能に応じて材料を「設計」できる道筋をつけたのである。これは、材料科学における長年の夢であった「オーダーメイド材料」の実現に向けた、大きな一歩と言えるだろう。
10年にわたる探求の軌跡
この画期的な成果は、決して一夜にして生まれたものではない。Wiesner教授の研究室では、約10年という長い歳月をかけて、地道な研究が積み重ねられてきた。
- 2016年: チームは初めて、ブロック共重合体のようなソフトマテリアルを用いて、自己組織化する超伝導体の構造を形成できることを報告した。 当時はまだ、可能性を示した段階だった。
- 2021年: 研究は大きな節目を迎える。彼らのソフトマテリアルを用いたアプローチが、従来の手法で製造された超伝導体に匹敵する性能を達成できることを証明したのだ。
- 2025年: そして今回、ついに従来法を凌駕する記録的な性能を達成し、同時に3Dプリンティングによる自在な形状制御という新たな価値を付加することに成功した。
Wiesner教授は、コーネル大学のニュースリリースの中で「これは長い時間をかけた成果です」と語っている。「この論文が示しているのは、我々が複雑な形状をプリントできるようになっただけでなく、メソスケールの閉じ込め効果が、これまで達成不可能だった物性を材料に与えるということです。」 この言葉からは、長年の探求が実を結んだ研究者の確かな手応えが伝わってくる。
この研究の成功は、大学院生の貢献なくしては語れない。Fei Yu氏が印刷用インクの開発とテストを担当し、Paxton Thetford氏が非常に小さなブロック共重合体を扱う上での化学的な課題を解決した。 材料科学と物理学の専門家たちとの学際的な協力体制が、このブレークスルーを生み出す原動力となったのだ。
製造プロセスに見る3つのスケールの「神業」
この技術の真に革新的な点は、異なる3つのスケール（大きさの階層）で、物質の構造を同時に、かつ完璧に制御していることにある。
1. マクロスケール：自由自在な形状設計
最も大きなスケールが、我々の目に見えるマクロスケールだ。3Dプリンターは、コンピュータ上の設計図（CADデータ）通りに、インクを一層一層積み重ねていく。これにより、単純なブロックだけでなく、複雑な医療用インプラントや、エネルギー効率を最大化する特殊な形状のコイルなど、応用に最適化された巨視的な形を自在に創り出すことができる。 研究チームは、格子状の構造（ウッドパイル構造）や、自己支持が難しく従来の製造法では困難だった美しい螺旋状（ヘリカル構造）の作製にも成功している。
2. メソスケール：ブロック共重合体の自己組織化
次に小さなメソスケール（ナノメートルからマイクロメートルの領域）では、インクの主成分であるブロック共重合体が主役となる。インクがプリンターのノズルから押し出される過程で、ブロック共重合体が自ら規則正しく配列し、ナノメートルサイズの無数の孔を持つ多孔質構造を形成するのだ。 この多孔質構造こそが、前述の「ナノ閉じ込め効果」を生み出す舞台であり、同時に記録的な表面積をもたらす源泉ともなっている。論文によれば、この手法で作られた窒化物は1グラムあたり120平方メートルという広大な比表面積を達成しており、これは触媒やセンサーといった別の応用分野への可能性も示唆している。
3. アトミックスケール：完璧な結晶格子へ
そして最も小さなアトミックスケール（原子レベル）では、最終的な熱処理が重要な役割を果たす。3Dプリントされ、自己組織化によってナノ構造が形成された材料を、アンモニアなどのガス雰囲気中で高温に加熱することで、原子が規則正しく並んだ完璧な結晶格子（ニオブ窒化物の場合は立方晶岩塩構造）へと変化する。 この原子レベルでの秩序が、電気抵抗ゼロという超伝導の根源的な特性を発現させるのだ。
これら「マクロ」「メソ」「アトミック」という3つの異なるスケールでの構造制御が、まるでオーケストラの指揮者のように調和して初めて、記録破りの性能を持つ超伝導体が誕生する。これこそが、この技術の「神業」と称される所以である。
この技術が拓く未来
今回の研究ほどに基礎科学の深化と応用の広がりを同時に感じさせるものは稀だ。このコーネル大学の成果は、単なる実験室での記録更新に留まらず、我々の未来を形作る様々な分野に、構造的な変革をもたらす可能性を秘めている。
MRIから量子コンピュータまで：応用分野へのインパクト
この技術の直接的な恩恵を受ける分野として、まず医療が挙げられる。より強力な臨界磁場を持つ超伝導体を使えば、MRI（磁気共鳴画像診断装置）のさらなる高性能化が期待できる。より鮮明な画像が得られるようになれば、病気の早期発見率が向上するだろう。また、3Dプリンティングによる形状の最適化は、装置の小型化や低コスト化にも繋がり、これまで設置が難しかった中小規模の病院やクリニックへのMRI導入を加速させるかもしれない。
未来の計算機として期待される量子コンピュータの分野にも、大きな影響を与える可能性がある。現在主流の超伝導量子ビットは、極めて精密な超伝導回路で構成されている。3Dプリンティング技術は、これまでにない複雑で高密度な三次元回路の設計を可能にし、量子コンピュータの性能向上や集積化に貢献するかもしれない。
その他にも、素粒子の謎を探るための粒子加速器、未来のエネルギー源として期待される核融合炉、そして電力ロスをなくす送電網など、超伝導技術が鍵となるあらゆる巨大科学・インフラプロジェクトにおいて、この製造技術がブレークスルーの引き金となる可能性がある。
製造業のパラダイムシフト：材料開発は「設計」の時代へ
しかし、この研究の最も深遠な意義は、応用分野への貢献以上に、材料科学という学問そのものの在り方を変えうる点にあると筆者は考える。Wiesner教授らが示した「ポリマーの分子量から超伝導性能を設計する」というアプローチは、材料開発が「試行錯誤と偶然の発見」の時代から、「予測と設計」の時代へと移行しつつあることを象徴している。
これは材料科学における一種の「ゲノム解読」に匹敵するかもしれない。ゲノム情報から生命の機能が読み解かれるように、高分子の設計図から物質の究極的な性能を予測し、作り分ける。そんなSFのような世界が、現実のものになろうとしているのだ。
残された課題と次のフロンティア
もちろん、この技術が社会に広く普及するためには、まだ乗り越えるべき課題も多い。今回成功したのはニオブ窒化物とチタン窒化物だが、より高温で超伝導になる銅酸化物高温超伝導体など、他の多様な超伝導材料へこの手法を適用できるかは、今後の重要な研究テーマとなるだろう。 また、実験室レベルの成功から、工業的な大量生産へとスケールアップするための技術開発も不可欠だ。
しかし、この研究が新しい時代の扉を開いたことは間違いない。ソフトマターとハードマター、化学と物理学、そして材料科学と製造技術。これまで別々の道を進んでいた学問領域が交差する一点から、未来を変えるイノベーションが生まれた。我々はその歴史的な瞬間の、まさに入り口に立ったばかりなのかもしれない。
論文
- Nature Communications: Hierarchically ordered porous transition metal compounds from one-pot type 3D printing approaches
参考文献
- Cornel University: 3D-printed superconductor achieves record performance
