コーネル大学の研究者らが、従来のコンピューティングとは全く異なる革新的な技術を開発した。彼らが開発した世界初の完全集積型「マイクロ波脳」チップは、マイクロ波の物理現象そのものを計算に利用する。デジタル処理の限界が囁かれる現代において、このアナログ回帰とも言える革新は、AIからエッジコンピューティング、さらには国家安全保障に至るまで、あらゆる領域に革命的な変化をもたらす物となるかもしれない。
デジタル時代の限界を突破する「物理計算」という革命
我々が日常的に利用するスマートフォンからスーパーコンピュータに至るまで、現代の電子機器はすべて「デジタルコンピューティング」という原則に基づいている。情報は「0」と「1」のビットに変換され、CPU（中央演算処理装置）がクロック信号に合わせて一つずつ命令を処理していく。この方式は驚異的な成功を収めてきたが、今、深刻な壁に直面している。
一つは「ムーアの法則」の終焉だ。半導体の集積度は物理的な限界に近づき、性能向上のペースは鈍化している。もう一つは、爆発的に増大するAIの計算需要に伴う、莫大なエネルギー消費である。データセンターが消費する電力は、今や一国のそれに匹敵するとも言われる。
こうした閉塞感を打ち破るべく、コーネル大学の研究チームが提示した答えは、驚くほど根本的なものだった。それは、デジタルという抽象的な世界から、物理現象そのものが持つ複雑な振る舞いを計算資源として利用する「アナログ」の世界への回帰である。

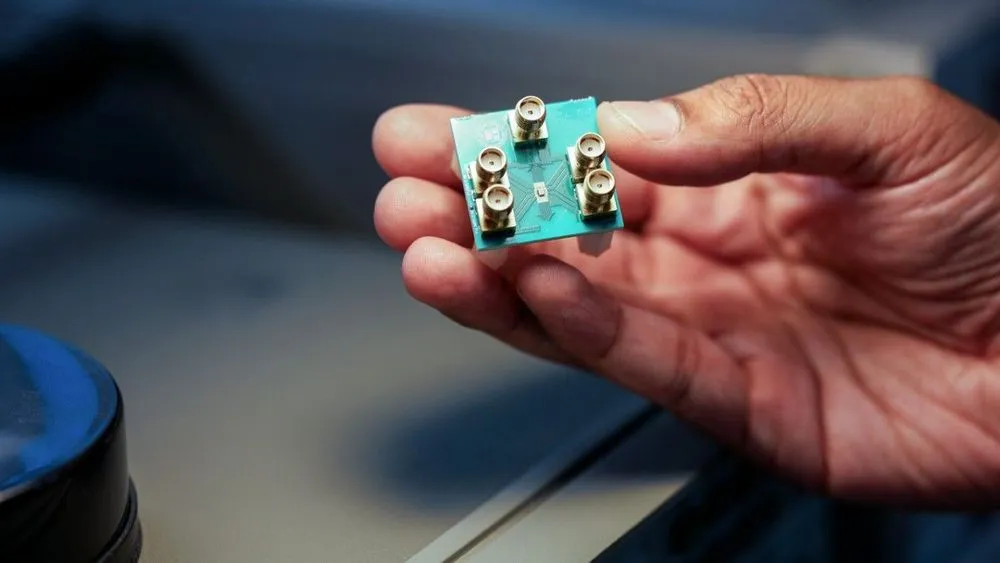

彼らが開発した「マイクロ波脳」チップは、従来のプロセッサとは全く異なる原理で動作する。シリコンチップ上に形成されたこのプロセッサは、情報を0と1の羅列としてではなく、マイクロ波帯域のアナログ信号として直接受け取る。そして、その信号がチップ内部を伝わる過程で生じる物理的な相互作用そのものが「計算」となるのだ。
その結果は驚異的だ。消費電力はわずか200ミリワット未満。これはスマートウォッチのプロセッサよりも遥かに低いレベルでありながら、数10ギガヘルツという超高速のデータストリームをリアルタイムで処理する能力を持つ。この技術は、コンピューティングにおける長年の課題であった「速度」と「エネルギー効率」のトレードオフを、根底から覆す可能性を秘めている。
「マイクロ波脳」の心臓部：脳に倣うアナログ・ニューラルネットワーク
このチップの革新性を理解するには、その二つの核心的な要素、「アナログ処理」と「ニューラルネットワーク構造」を解き明かす必要がある。
デジタル思考からの脱却：制御された物理現象の妙
デジタル計算が、楽譜に書かれた音符を一つずつ正確に演奏するピアニストだとすれば、このマイクロ波脳は、無数の楽器が同時に複雑なハーモニーを奏でるオーケストラそのものだと言えるかもしれない。
このチップの内部には、「調整可能な導波路（tunable waveguides）」と呼ばれる、マイクロ波の通り道が複雑に配置されている。入力されたマイクロ波信号は、この導波路のネットワークを通過する際に、互いに干渉し、反射し、歪み、その形を変化させていく。研究チームは、この複雑で非線形な物理現象を精密に制御することに成功した。つまり、特定の計算タスク（例えば、ある種の無線信号を識別する）に対して、導波路の特性を調整することで、入力信号が望ましい出力信号へと「物理的に」変換されるように設計したのである。
共同シニア著者であるAlyssa Apsel教授は、この独創的なアプローチを「制御された周波数のごちゃ混ぜ状態」と表現している。これは、従来の整然とした回路設計思想を意図的に放棄し、一見カオスに見える物理現象の中から、高度な計算能力を引き出すという、まさにパラダイムシフトと呼ぶにふさわしい発想だ。
信号処理の”ショートカット”がもたらす圧倒的効率
このアナログアプローチの最大の利点は、デジタル処理における煩雑なステップを完全にバイパスできることにある。
通常、無線信号などをデジタルプロセッサで処理する場合、まずアンテナが受け取ったアナログ信号をデジタル信号に変換（A/D変換）し、次に高速フーリエ変換（FFT）などで周波数ごとの成分に分解し、ようやくCPUやGPUが計算処理を行う。この多段階のプロセスは、それぞれが時間（遅延）とエネルギーを消費するボトルネックとなっていた。
しかし、「マイクロ波脳」は、マイクロ波信号をそのままの形で受け入れ、周波数領域で直接計算を実行する。いわば、信号処理における究極の”ショートカット”だ。主著者である博士課程学生のBal Govind氏が指摘するように、「デジタルコンピュータが通常行わなければならない膨大な数の信号処理ステップを迂回する」ことで、超低遅延かつ超低消費電力な処理が実現するのである。
性能はデジタルAIに匹敵、しかしエネルギー効率は桁違い
この革新的なチップは、単にユニークなだけでなく、実用的な性能を備えている点も注目に値する。研究チームが実施したテストでは、様々な種類の無線信号を分類するタスクにおいて、88%以上という高い精度を達成した。これは、遥かに多くの電力とスペースを必要とする従来のデジタルニューラルネットワークに匹敵する数値である。
さらに驚くべきは、その柔軟性だ。ゴビンド氏は次のように説明する。「従来のデジタルシステムでは、タスクが複雑になるほど、精度を維持するためにより多くの回路、より多くの電力、そしてより多くのエラー訂正が必要になります。しかし、我々の確率論的なアプローチでは、単純な計算と複雑な計算の両方で、そうした追加のオーバーヘッドなしに高い精度を維持できるのです。」
これは、チップが持つ物理的な複雑性そのものを利用しているからこそ可能な芸当だ。単純なタスクから複雑なタスクまで、プログラムによって導波路の特性を瞬時に変えるだけで対応できるため、ハードウェアを追加することなく、多様な用途に再利用できる。この特性は、特にリソースが限られるエッジデバイスにおいて絶大な威力を発揮するだろう。
未来を拓く応用分野：セキュリティから真のエッジAIまで
「マイクロ波脳」チップの潜在的な応用範囲は、極めて広い。
電波の”番人”となるハードウェアセキュリティ
このチップは、入力信号に対して極めて高い感度を持つ。この特性は、ハードウェアセキュリティの分野で新たな可能性を切り拓く。例えば、空港や重要施設、あるいは戦場において、飛び交う無数の無線通信を常時監視するセンサーとして機能させることができる。平時には見られない異常な周波数パターンや不審な信号を瞬時に検知し、警告を発する「電波の番人」としての役割だ。デジタルシステムでは処理が追いつかないような広帯域の周波数スペクトルを、低消費電力でリアルタイムに監視できる能力は、サイバーセキュリティや国防においてゲームチェンジャーとなりうる。
クラウド不要の時代へ？真のエッジコンピューティングの実現
Apsel教授が展望するように、この技術の究極の目標の一つは「エッジコンピューティング」への展開だ。消費電力をさらに削減できれば、このチップをスマートフォンやスマートウォッチ、あるいは無数のIoTデバイスに搭載することが現実味を帯びてくる。
そうなれば、これまで処理のためにクラウドサーバーへ送信する必要があった音声認識、画像解析、健康状態のモニタリングといったAIタスクを、デバイス上で直接、完結させることが可能になる。これは、通信遅延の解消やオフライン環境での利用だけでなく、ユーザーのプライバシー保護という観点からも極めて重要だ。我々の個人データは、デバイスの外に出ることなく、安全に処理されることになる。
レーダー、6G通信、そしてその先へ
もちろん、レーダーターゲットの追跡や、次世代通信規格「6G」で想定される超高速・大容量通信の信号処理など、マイクロ波技術が直接的に関わる分野での活躍も大いに期待される。このチップは、既存のデジタル処理プラットフォームと統合することで、システムの特定の部分を劇的に高速化・効率化するアクセラレータとしても機能するだろう。
乗り越えるべき課題と未来への展望
輝かしい可能性の一方で、この技術が社会に普及するまでには、乗り越えるべき課題も存在する。
現段階では、このチップはまだ実験的なものであり、さらなる精度の向上や、異なる環境下での安定性の検証が必要だ。また、この新しいコンピューティングパラダイムを使いこなすためのプログラミング手法や開発環境の整備も、今後の大きな課題となるだろう。アナログであるがゆえのノイズ耐性や、製造プロセスにおける個体差をどう吸収するかといった、精密なエンジニアリングも求められる。
しかし、研究チームはスケーラビリティ（量産や大規模化への対応能力）について楽観的な見方を示しており、この研究が単なる実験室の成功で終わらないことを強く示唆している。
我々が今、目の当たりにしているのは、単なる新型チップの登場ではないのかもしれない。それは、計算という行為の本質を問い直し、フォン・ノイマン型アーキテクチャから我々を解放する、新たなコンピューティングの夜明けである。かつてアナログコンピューティングは、デジタルの波に追いやられた。しかし今、半導体技術の粋を集めて再創造されたアナログの叡智が、デジタルの限界を突破しようとしているのだ。
シリコンの小さな一片に込められた「マイクロ波脳」。それは、物理法則そのものを味方につけ、未来のコンピューティングを再定義する、静かなる革命の始まりと言えるだろう。
論文
- Nature Electronics: An integrated microwave neural network for broadband computation and communication
参考文献
- Cprnell University: Researchers build first ‘microwave brain’ on a chip
