現代のエネルギー転換において、人類は「大気中の酸素」という無尽蔵の資源をエネルギーとして取り出す技術に強い関心を寄せてきた。現在主流のリチウムイオン電池は、内部にコバルトやニッケルといった重く希少な金属酸化物を抱え込んでおり、エネルギー密度の向上は物理的な限界に近づきつつある。加えて、可燃性の有機電解液を使用することによる熱暴走や発火のリスクは、モビリティや定置型蓄電システムの大型化において深刻な課題として立ちはだかっている。
これに対し、「大気中の酸素」という至る所に存在するゼロコストの資源を正極の活物質として利用する「亜鉛空気電池（Zinc-Air Battery）」は、リチウムイオン電池を遥かに凌ぐ理論エネルギー密度を誇る。重い酸化物を内部に貯蔵する必要がないため極めて軽量であり、水系の電解液を用いることで発火の危険性も皆無に等しい。いわば「安全に呼吸する電池」である。この特性は、電気自動車の航続距離を飛躍的に延ばし、再生可能エネルギーの巨大な貯蔵庫を安価に構築する潜在能力を秘めている。
しかし、その実用化の道のりは平坦なものではなかった。酸素を取り込んで電気エネルギーに変換する過程、すなわち「酸素還元反応（ORR）」の進行が極めて遅いという根本的な物理的制約が存在する。酸素分子の強固な二重結合を切り離し、電子と結合させて水（あるいは水酸化物イオン）へと変換するこのプロセスは、非常に高い活性化エネルギーを要求する。現在、この反応を実用的な速度で推進できる最も有効な触媒は白金（Pt）ベースの材料である。高価で地球上に僅かしか存在せず、不純物による被毒に弱いという弱点を抱える白金への依存は、亜鉛空気電池の普及を阻む強固な足かせとなっていた。
この状況に対し、東北大学・材料科学高等研究所（WPI-AIMR）のHao Li教授が率いる国際研究チームは、全く新しい量子力学的なアプローチでこの難問に終止符を打った。貴金属を一切使用せず、安価な鉄（Fe）を中心とした超小型ナノ粒子のスピン（磁気的性質）を人為的に操作することで、白金を凌駕する反応速度と耐久性を引き出したのである。ドイツ化学会誌「Angewandte Chemie International Edition」に発表されたこの成果は、電気化学的デバイスの設計思想を根本から覆すパラダイムシフトの引き金となる。
呼吸する電池のパラドックス。白金への依存と鉄が抱える「分子の接着剤」
白金を代替する素材として、長年研究者たちの視線を集めてきたのが地球上に豊富に存在する鉄である。特に酸化鉄（Fe₂O₃）は、アルカリ性の環境下でも構造が崩れにくく、酸素分子を自身の表面に吸着して活性化させる能力に長けている。触媒設計の基本に立ち返れば、鉄は酸素を還元するための理想的な候補であった。
ここで研究者たちは、鉄特有の厄介な性質に直面する。酸化鉄の表面は本来、内部の電子スピンが同じ方向を向く「強磁性」の秩序を持っている。ORRの過程で酸素が還元されると、中間生成物として水酸基ラジカル（OH*）が生じる。このOH*は奇数個の電子を持つ常磁性体であり、強磁性を持つ鉄の表面と磁石のように極めて強力に結びついてしまう。
触媒の本来の役割は、反応物を吸着して別の物質へ変換し、速やかに脱離させて次の反応の場を空けることである。しかし、酸化鉄の表面では、生成したOHが強力なスピン同士の結合によって表面に張り付いたまま離れない。例えるなら、工業用の超強力な面ファスナー（ベルクロ）に絡め取られた状態である。活性サイトがOHで埋め尽くされてしまうため、新たな酸素分子を受け入れることができず、反応全体が滞ってしまう。この「強すぎる吸着」こそが、鉄ベース触媒が白金に勝てない最大の理由であった。
軌道を繋ぎ、スピンを反転せよ。サマリウムが仕掛ける超交換相互作用のトリック
鉄の表面からOH*を適度なタイミングで引き剥がすには、鉄そのものの磁気的な性質を局所的に乱す必要がある。Hao Li教授らのチームは、この課題を解決するために、同じく特殊な電子構造を持つ希土類元素のサマリウム（Sm）に目を向けた。彼らは、直径わずか5ナノメートル未満の酸化鉄（Fe₂O₃）と酸化サマリウム（Sm₂O₃）の接合微粒子を作成し、それを窒素がドープされたカーボンナノファイバーの網の目に固定した複合材料（sub-5 nm Fe₂O₃/Sm₂O₃@N-CNFs）を合成した。
このナノスケールの異種材料界面（ヘテロ界面）で起きている現象は、まさに量子力学の妙技である。サマリウムの4f軌道と鉄の3d軌道は、エネルギー的に非常に相性が良く、その間に位置する酸素原子（O）の2p軌道を橋渡しとして強力に結びつく。この「Fe-O-Sm」という架橋構造が形成されると、鉄からサマリウムに向かって微小な電子の移動が発生する。

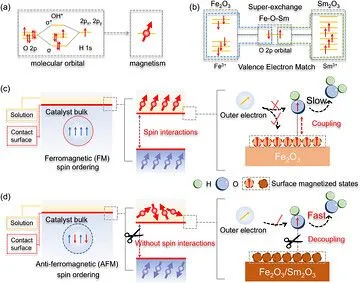

この電荷の再分配が引き金となり、「超交換相互作用（super-exchange interaction）」と呼ばれる現象が誘発される。強磁性として整然と並んでいた鉄のスピン配列にサマリウムのスピンが干渉し、界面付近で局所的にスピンが逆向きになる「反強磁性」的な配列が生み出される。先ほどの面ファスナーの比喩を用いるならば、フックの向きがランダムに乱されたことで接着力が劇的に低下した状態である。スピンの秩序が乱されたことで、鉄とOH*の間に働いていた強力な磁気的結合が弱まり、水酸基がスムーズに表面から脱離するようになったのである。
限界を突破する触媒のキネティクス。電子軌道が証明する圧倒的なパフォーマンス
このスピン制御の成果は、極めて明確な数値として電気化学的性能に現れている。触媒の反応のしやすさを示す指標である0.1 M KOH水溶液中でのハーフウェーブ電位は、白金ベースの触媒（20% Pt/C）の0.85 Vを大きく上回る0.94 V（対可逆水素電極）を記録した。さらに、反応速度の加速性を示すターフェル勾配は92.4 mV dec⁻¹まで低下し、白金（98.9 mV dec⁻¹）よりも少ないエネルギーで効率的に反応を連続させることが可能となっている。
単なる電気化学的な数値の計測にとどまらず、研究チームは触媒表面で実際に何が起きているのかを「その場観察（In situ / Operando観測）」によって鮮明に捉えることに成功している。オペランドラマン分光法を用いた分析では、電圧を変化させながら酸素が中間生成物（OOHやOH）へと変わっていくダイナミックな過程がリアルタイムで追跡された。従来の鉄単体の触媒では、低い電圧になってもOHが表面に居座り続けるスペクトルがはっきりと観測されたのに対し、サマリウムを接合した新触媒では、OHが速やかに脱離し、反応の律速段階（最も遅い工程）がよりエネルギー障壁の低いステップへと移行している様子がデータとして完全に証明されたのである。
密度汎関数理論（DFT）計算と結晶軌道ハミルトンポピュレーション（COHP）の理論シミュレーションも、この実験結果を美しく裏付けている。鉄単体の表面では、鉄の3d軌道と酸素の2p軌道が強固なσ結合を形成していたが、サマリウムを接合したモデルではその結合エネルギーが劇的に低下し、理想的な吸着・脱離のバランス（サバティエの原理における頂点）に到達していることが確認された。
| 触媒の種類 | ハーフウェーブ電位 (VRHE) | ターフェル勾配 (mV dec⁻¹) | 液体ZAB ピーク出力密度 (mW cm⁻²) | ZAB 充放電サイクル寿命 |
|---|---|---|---|---|
| Fe₂O₃/Sm₂O₃@N-CNFs | 0.94 | 92.4 | 287.4 | 4100 回 |
| 20% Pt/C (+RuO₂系) | 0.85 | 98.9 | 104.9 | 146 回 |
| 単独のFe₂O₃@N-CNFs | 0.80 | 141.0 | - | - |
この触媒を組み込んだ液体電解質型の亜鉛空気電池は、市販の白金・ルテニウム系デバイスの約2.7倍となる287.4 mW cm⁻²のピーク出力密度を叩き出した。さらに特筆すべきは耐久性である。長時間の充放電を繰り返すテストにおいて、既存の貴金属触媒が146サイクルで急激な劣化を見せたのに対し、今回の鉄・サマリウム触媒は4100サイクルという途方もない寿命を示した。X線光電子分光法（XPS）を用いた反応後の表面分析でも、鉄とサマリウムの化学状態は試験前とほぼ変わらず、ナノレベルの構造が極めて頑健に維持されていることが証明されている。
フレキシブル全固体電池が切り拓くIoTとウェアラブルの未来
液体電解質システムでの驚異的なパフォーマンスを受け、研究チームはこの新触媒をポリアクリル酸（PAA）ベースのゲルポリマー電解質と組み合わせ、柔軟に曲げることができる「全固体フレキシブル亜鉛空気電池」の構築にも成功している。

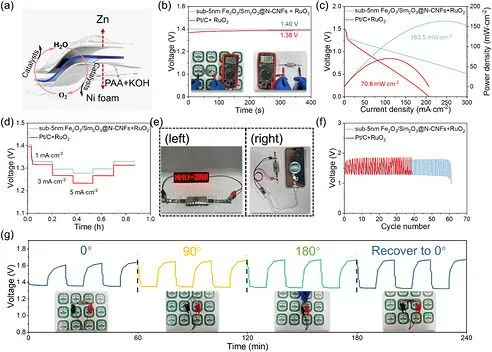

液体を持たない全固体環境下においても、このデバイスは163.5 mW cm⁻²という高い出力密度を維持し、実際に「NNU-ZAB」の文字を象ったLEDパネルを鮮やかに点灯させた。さらに、発生した電力を用いて市販のスマートフォンへの充電を安定して行う実証実験にも成功している。デバイスを様々な角度に折り曲げた状態でも電圧の降下は見られなかった。
この実験結果が意味する産業的インパクトは計り知れない。現在のウェアラブルデバイスや医療用IoTセンサーは、硬く重いリチウムイオン電池に制約されており、人体へのフィット感や発火リスクが製品設計の足枷となっている。今回実証された全固体亜鉛空気電池は、シート状に極薄化でき、万が一デバイスが破損したり激しく折り曲げられたりしても引火の危険性がない。心拍や血糖値を24時間監視するスマート衣料や、皮膚に直接貼り付ける生体センサーの独立電源として、まさに理想的な性質を備えている。人体とテクノロジーの境界を曖昧にする次世代ヘルスケア市場において、この安全で長寿命な技術は決定的なゲームチェンジャーとなる。
サプライチェーンの解放とスピン触媒工学の夜明け
この成果は材料科学における学術的ブレイクスルーであると同時に、電気自動車の動力源や大規模グリッド蓄電システムなど、多様なスケールにおけるクリーンエネルギーインフラの構築コストを桁違いに引き下げる可能性に満ちている。現在、世界の白金供給は少数の資源国に極端に偏在しており、地政学的リスクと価格変動に常に晒されている。どこにでも存在する安価な鉄をベースに、微量のサマリウムを添加するだけで白金を凌駕する触媒を合成できるという事実は、エネルギーデバイスのサプライチェーンを資源の制約から完全に解放する歴史的な一歩である。
さらに、鉄の磁気スピンを局所的にコントロールし、化学反応のボトルネックを物理的に解除するという本研究のアプローチは、触媒設計の領域に「スピン・エンジニアリング」という新たな潮流を生み出した。陰イオンを介した超交換相互作用によるスピン配列の制御は、他のエネルギー変換プロセスにも波及する。例えば、再生可能エネルギーを利用して水からグリーン水素を製造する水電解プロセスや、二酸化炭素の有用物質への還元、次世代クリーン燃料としてのアンモニア合成など、電子スピンのやり取りが深く関与するあらゆる反応系において、全く新しい非貴金属触媒を生み出す設計指針となる。
サマリウムに隣接する他の希土類元素（プロメチウムやユウロピウムなど）を用いた比較シミュレーションにおいても、価電子の数が完全に一致しない元素では強すぎる吸着を引き起こすことが確認されており、鉄とサマリウムの組み合わせが極めて精緻な「軌道のパズル」を完成させていることが証明されている。このような「電子軌道とスピン配列の適合性」という新たな設計変数を手に入れたことで、研究者たちは今後、数百万通りの元素の組み合わせの中から未知の高効率触媒をピンポイントで予測・合成することが可能になる。
人類が長年「動かせない障壁」と見なしてきた金属の磁気的特性を、原子レベルの設計図を書き換えることで味方につけたこの事実は揺るがない。白金の呪縛から解き放たれた真に持続可能なクリーンエネルギー社会の実現に向け、時計の針は確実に進み始めたのである。
