現代の文明は、リチウムイオン電池という小さなエネルギーの貯蔵庫の上に危ういバランスで成立している。スマートフォンから電気自動車、さらには巨大な送電網の安定化設備に至るまで、人類は膨大な数のバッテリーを消費し続けている。しかし、その心臓部を構成するリチウム、コバルト、ニッケルといった重要鉱物は地球の地殻に無限に存在するわけではない。特に、ニッケル（Ni）、マンガン（Mn）、コバルト（Co）を用いるNMC系バッテリーは、エネルギー密度が高くEVの航続距離を支える屋台骨であるが、これらの金属の精錬プロセスは特定の国に著しく偏っている。米国をはじめとする先進諸国が「脱炭素」を掲げる裏で、このサプライチェーンの脆弱性はアキレス腱であり続けている。もし、自国で消費し終えた大量のバッテリーをそのまま高純度な素材として再利用できれば、それは新たな都市鉱山を発見するに等しいインパクトをもたらす。
しかし、現在主流となっているバッテリーのリサイクル手法は、驚くほど野蛮で非効率な手段に依存している。寿命を迎えたバッテリーは、巨大なシュレッダーで粉々に粉砕され、プラスチックや金属の破片を取り除かれた後、「ブラックマス」と呼ばれる黒い粉末状の混合物にされる。現在の乾式製錬（ピロメタラジー）は、この混合物を巨大な溶鉱炉に投げ込み、1000度以上の高温で金属合金とスラグに分離する。これは合金からさらに個別の金属を取り出すための複雑な化学処理を必要とする。一方、湿式製錬（ハイドロメタラジー）は、ブラックマスを強酸に浸して金属イオンを抽出するが、大量の廃液と有害な副産物を生み出す。
どちらの手法も、最終的に得られるのは炭酸リチウムや硫酸コバルトといった「素材の欠片」に過ぎない。元の活物質が持っていた精密な結晶構造は完全に失われており、これを再び高性能な電極にするためには、ナノレベルでの合成、スラリー化、集電体への塗布、プレスといった製造工程をすべて最初からやり直さなければならない。これは例えるならば、長年の生活で部屋の壁紙が汚れたからといって、家屋全体をダイナマイトで爆破し、瓦礫の山から無傷の鉄骨や釘を拾い集め、再び基礎から家を建て直すようなものである。我々は、構造的にまだ十分に機能するはずの精巧なデバイスを、わずかな劣化を理由に自らの手で灰燼に帰しているのである。
この壮大な無駄と限界を前に、一つの根源的な問いが浮かび上がる。バッテリーを破壊せず、細胞を若返らせるように「疲労」の原因だけを取り除き、新品同様の機能を取り戻させることはできないのか。

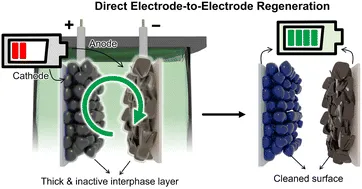

コーネル大学のVibha Kalra教授が率いる研究チームは、この問いに対する鮮烈な解答を提示した。彼らが学術誌「Energy & Environmental Science」に発表した「Direct Electrode-to-Electrode Regeneration（DEER：電極間直接再生法）」は、バッテリーを粉砕する暴力的なプロセスを完全に放棄する。代わりに、劣化した電極をそのままの形で特殊な電気化学浴に浸し、老化の元凶である界面の堆積物だけを分子レベルで洗い流すという、極めてエレガントな手法によって最大95%の容量回復を成し遂げたのである。
「老い」の正体を特定する。界面を覆い尽くす不可視の障壁
DEER技術の画期性を理解するためには、そもそもリチウムイオン電池がなぜ「劣化」するのか、そのメカニズムの核心に触れる必要がある。
リチウムイオン電池の内部では、充放電のたびにリチウムイオンが正極と負極の間を往復し、インターカレーション（層間への挿入）と脱離を繰り返す。このダイナミックな動きの中で、液体の炭酸エステル系電解質やリチウム塩（ など）は高電圧にさらされ、電極表面でごくわずかに分解していく。この分解産物が堆積して形成されるのが、「固相電解質界面（SEI：負極側）」および「正極電解質界面（CEI：正極側）」と呼ばれる薄い膜である。これらは総称してEEI（Electrode-Electrolyte Interphase）と呼ばれる。
製造直後の初期段階において、このEEIは電極を保護し、過剰な副反応を防ぐために不可欠な防護壁となる。しかし、数百回、数千回と充放電サイクルを重ねるうちに、この膜は徐々に肥大化し、不均一で分厚い層へと変貌していく。長年使い込んだ水道管の内側に分厚い水垢や錆が堆積し、水流を阻害する光景を想像してほしい。電極表面に蓄積した分厚いEEI層は、電気化学的に不活性な抵抗体へと変質し、リチウムイオンの円滑な移動と電荷のやり取りを激しく妨げるようになる。さらに、堆積したEEIの内部に活性なリチウムがトラップされてしまうことで、充放電に関与できるリチウムの総量そのものが目減りしていく。
最新の劣化診断研究によれば、本来の容量の80%程度まで低下した一般的な使用済みバッテリー（電気自動車の退役基準に相当する状態）において、性能低下の主要な原因は、活物質そのものの構造崩壊やリチウムの完全な枯渇ではない。肥大化したEEI層がもたらす「界面の極端な目詰まり」こそが、真の犯人なのである。
従来の手法は、この「目詰まり」を解消する手段を持たなかったため、汚れたフィルターごと全てを溶かすしかなかった。コーネル大学のチームは、活物質の結晶構造が依然として健在であることに着目し、この分厚いEEI層だけをピンポイントで引き剥がす方法を模索した。
電子を与える魔法の溶媒。DMIが仕掛ける分子のクレンジング
劣化した電極を破壊せずに蘇らせる。その魔法の鍵を握るのが、「1,3-ジメチル-2-イミダゾリジノン（DMI）」と呼ばれる特殊な溶媒を用いた電気化学浴である。
これまで、数多くの研究者がこのEEI層を何とか取り除こうと試みてきた。しかし、一般的な洗浄液や既存の電解液溶媒（エチレンカーボネートやジエチルカーボネートなど）では、EEIに含まれる有機・無機成分の強固な結合を解きほぐすことはできなかった。強力すぎる酸を使えば、肝心のNMC結晶やグラファイトの構造まで破壊してしまう。
DMIが優れているのは、その絶妙な分子構造にある。その最も重要な指標が「ドナー数（Donor Number: DN）」である。ドナー数とは、溶媒分子が他の物質に対して電子対を供与する能力、すなわち分子レベルでの結びつきの強さを示す尺度である。DMIは29.0 kcal/molという非常に高いドナー数を持つ。これは従来の電解液溶媒をはるかに凌ぐ数値であり、DMIがリチウムを含む有機・無機EEI成分に対して強力に電子を供与し、強固な結合に介入できることを意味する。
密度汎関数理論（DFT）計算によれば、DMIの最高占有分子軌道（HOMO）エネルギーは既存の溶媒よりも高く、効果的に電子を供与する。また、高い誘電率（25℃で37.6）を持つため、溶け出したイオン性の老廃物を安定して包み込み、溶液中に分散させることができる。さらに、DMI自体は酸化耐性が高く、洗浄中の電気化学的な電圧操作（最大4.3 V vs. ）でも自らが分解して新たな不純物を生み出すことがない。
DMI溶液の中に劣化したNMC正極とグラファイト負極を浸し、特定の電圧範囲（3.0〜4.1 V vs. ）でゆっくりとサイクリックボルタンメトリーを行うと、劇的な変化が起きる。オペランド赤外分光法（ATR-FTIR）によるリアルタイム観測では、DMI溶液の中にといった炭酸リチウム誘導体が時間とともに溶け出していく様子が克明に捉えられた。これは単なる化学的な溶解だけでなく、電圧の上下によって引き起こされる電気化学的な駆動力によって、強固な汚れが根こそぎ剥がれ落ちていることを意味している。
ここで注目すべきは、堆積物が完全に消滅するのではなく、特定の成分が残存する点である。DEER処理を経た電極の表面をX線光電子分光法（XPS）で詳細に解析すると、有機的な不要物は完全に洗浄されている一方で、極めて薄く安定した「フッ化リチウム（LiF）」の層だけが残存していることが確認された。
フッ素由来の無機成分であるLiFは、非常に高い化学的安定性とイオン移動障壁を持つためDMIの洗浄にも耐え抜いたのである。この微小なLiFの残存は、単なる偶然の産物ではない。残存したごく薄いLiF層は、新たなバッテリーに組み込まれた際、電子の移動を妨げずにリチウムイオンを通す性質があるため、新たな電解液の分解を防ぐ優れた人工シールドの役割を果たす。寄生的な副反応を抑制し、将来的なEEIの再肥大化を防ぐ防波堤となるのだ。事実、DEERによって再生された電極を用いて組み上げられた新たなセルは、新品の電極と同等の初期性能を備え、さらに長期的なサイクル寿命においては新品のセルを凌駕するほどの安定性を示した。これは、電極の若返りにとどまらない、構造的な「強化」である。
ループを短絡させる。圧倒的なコスト削減と環境負荷の浄化
科学的なブレイクスルーが社会に実装されるためには、経済合理性という過酷な関門を突破しなければならない。DEER技術は、その点においても既存の手法を根底から覆す可能性を秘めている。
アルゴンヌ国立研究所のオープンソースソフトウェア「EverBatt」を用いた技術経済性評価（TEA）およびライフサイクルアセスメント（LCA）の結果は、衝撃的な数値を弾き出した。使用済みNMC811セル1kgあたりを処理するコストは、DEERでは約4.50ドルであり、乾式製錬（3.87ドル）や湿式製錬（3.82ドル）と比較すると、処理工程単体で見ればわずかに高くなる。しかし、真の価値はその「出力物」にある。DEERが生み出すのは、1kgあたり約14.34ドル相当の「すぐに使える再生電極」である。一方、従来手法で得られるのは安価な金属前駆体にとどまる。結果として、DEERのプロセスは1kgあたり約9.84ドルの純利益を生み出し、従来手法（1.22〜2.11ドル）を圧倒的に上回る経済的リターンをもたらすのだ。
さらに、これを「リサイクルされた新しいセルを製造する総コスト」で比較すると、その差は決定的となる。従来手法ではセル1kgの製造に26〜31ドルを要するのに対し、DEERを経由した場合はわずか15.25ドルにまで圧縮される。従来の手法では、抽出した金属塩から再びスラリーを調合し、集電体の金属箔に精密に塗布し、高温で乾燥させ、プレスするという、エネルギーと設備投資を激しく消費する「電極製造プロセス」をゼロからやり直す必要があった。DEERは、この最も高コストな工程を丸ごとバイパスできる。無傷のまま再生された電極は、そのまま新たなセルの組み立てラインに投入できるからである。結果として、リサイクルに伴うエネルギー消費量も34%削減され、有害な大気汚染物質の排出や、水資源の浪費も桁違いに抑制される。
| 比較項目 | 従来のリサイクル（乾式・湿式製錬） | コーネル大学の新手法（DEER） |
|---|---|---|
| 初期処理 | 物理的粉砕、ブラックマス化 | 分解し、電極を無傷のまま取り出す |
| 対象の扱い | 分子・元素レベルまで完全に分解 | 電極の構造（集電体への塗布状態）を維持 |
| 再生プロセス | 超高温による溶融、または強酸による浸出 | 特殊溶媒DMI中での電気化学的な「洗浄」 |
| 回収されるもの | 基礎的な金属前駆体（ニッケル、コバルト等） | 再利用可能な状態の正極・負極そのもの |
| セル製造コスト | 再合成・再塗布が必要なため極めて高額 | 電極製造工程をスキップし、コストを56%削減 |
サプライチェーンの視点から見ても、この「短いループ」の価値は計り知れない。米国をはじめとする多くの国は、重要鉱物の採掘や精製、さらには電極の高度な合成プロセスを海外のインフラに依存している。ブラックマスから金属を抽出できたとしても、それを再び電極の形にするために素材が海を渡らなければならない現状において、国内で完結する直接再生プロセスの確立は、強靭なサプライチェーンを構築するための強力な切り札となる。
未踏の領域と未来のヴィジョン
DEER技術は、疑いなくバッテリーリサイクルの概念を「素材の回収」から「デバイスの修復」へと進化させる歴史的なマイルストーンである。しかし、この手法が直ちにすべての問題を解決する魔法の杖となるわけではない。いくつかの重要な未解明の領域と、乗り越えるべき産業的ハードルが残されている。
第一に、現在のDEERが対象としているのは、電気自動車の退役基準である「劣化度70〜80%」程度のバッテリーである。この段階ではEEIの肥大化が主要な劣化要因であるが、さらに過酷に使用され、活物質の結晶構造そのものが崩壊していたり、活性なリチウムイオンが系内から不可逆的に失われていたりする深いダメージを受けたバッテリーに対しては、界面の洗浄だけでは不十分である。研究チームは今後、DEER技術を基盤としつつ、失われたリチウムを補填するような他の再生アプローチとの統合を進める必要がある。
第二に、経済性の要となる「溶媒のコスト」である。現在、DEERの全体コストの実に63%がDMI溶媒によって占められている。このプロセスを産業規模へスケールアップし、真の経済合理性を確立するためには、不純物を取り込み汚れたDMI溶媒を浄化し、プロセス内で無限に循環させるクローズドループの溶媒回収システムを構築することが不可欠である。実験室レベルの成功をメガファクトリーの規模に落とし込むには、濾過技術の最適化や大規模な電気化学セルの設計など、クリアすべき工学的な課題が山積している。今後3〜5年をかけて実証実験が繰り返され、これらのシステムがパッケージ化されることで、初めて商業的なリサイクルプラントへの導入が見えてくるだろう。
さらに、今回は個別の電極シートを取り出して処理を行っているが、将来的なヴィジョンとしては、物理的な解体を伴わず、モジュールやパックの段階で特殊なポートからDMI溶媒を循環注入し、大規模な蓄電設備をその場で「透析」するように再生するシステムの構想も描かれている。実現すれば、定置型蓄電池のメンテナンスコストは劇的に低下し、エネルギーインフラの運用そのものが根本から変わるはずだ。
私たちは長らく、使用済みの工業製品を「ゴミ」とみなし、それを強引に溶かして資源に戻すことこそがリサイクルであると信じてきた。しかし、DEER技術が示唆するのは、より高度で洗練された生命的なアプローチである。老廃物を洗い流し、構造の記憶を尊重し、再び生命を吹き込む。バッテリーという名の細胞を治癒するこの静かなパラダイムシフトは、持続可能な未来に向けた最も確かな一歩となるだろう。
