リチウムイオン電池の性能限界を打破する次世代技術として、全固体電池の開発が世界中で進められている。従来の液系リチウムイオン電池は、数十年にわたる改良を経て高い完成度を誇るものの、可燃性の有機溶媒を使用しているため発火リスクが伴う。また、電気自動車（EV）や次世代モビリティの航続距離を伸ばすためにエネルギー密度を向上させる試みにおいて、電極の厚膜化を図ると、内部抵抗の増加や液枯れといった物理的な制約が顕在化する。こうした課題を根本から克服するため、多くの企業が固体電解質の採用を試みている。しかし、固体の電解質粒子と固体の電極活物質との間で良好なイオン伝導の界面を形成することは技術的な難易度が極めて高く、結果として製造時に少量の液体電解質を添加する「半固体」や「ハイブリッド」技術に妥協するケースが業界内でも散見される。
ベルギーに拠点を置くディープテック企業のSOLiTHORは、独自の「ゾル-ゲル化学」を用いることでこの難題に対する明確な回答を示した。同社は、液体電解質を一切使用しない完全な固体複合電解質（Solid Composite Electrolyte）を開発した。今回の発表において特筆すべきは、面積容量が8mAh/cm2という高い装荷量を持つカソード（正極）に対して、この固体電解質を初めて含浸させることに成功した点である。
一般に、高装荷カソードはセル全体の活物質の比率を高めるためエネルギー密度を向上させる上で不可欠な設計である。しかし、厚膜化された高密度の電極内部まで電解質を行き渡らせることは容易ではない。SOLiTHORが採用したゾル-ゲル法によるアプローチは、液状の原料（ゾル）を電極内部に浸透させた後に化学反応によって固体化（ゲル化）させるプロセスをとることで、この物理的な制約を乗り越えた。このプロセスにより、微細な多孔質構造の内部まで固体電解質が均一に形成される。結果として、競合他社が直面するポリマーベースや無機系材料の界面抵抗の課題を補い、液体の補助なしで電極内の強固なイオン伝導経路を確保している。
465Wh/kgのエネルギー密度と高出力特性の両立
高装荷カソードと独自の固体電解質の組み合わせにより、SOLiTHORは多層パウチセル構造において、スタックレベルで重量エネルギー密度465Wh/kg、体積エネルギー密度1400 Wh/Lという卓越した性能を達成した。現在の一般的な液系リチウムイオン電池の重量エネルギー密度が250〜300 Wh/kg程度で頭打ちになりつつある現状を考慮すると、この数値は電池の重量を大幅に増やすことなく搭載機器の稼働時間を劇的に延ばす飛躍的な性能向上を示すものである。
一般に、電池の設計においてエネルギー密度の向上は、出力特性（パワー）や寿命（サイクル特性）とのトレードオフを伴うことが多い。エネルギーを多く詰め込むほど、急速な充放電時に大きな抵抗と発熱が生じるからである。しかし、SOLiTHORの技術はその両立を図っている。25℃という標準的な環境下での多層パウチセルの試験において、容量低下を最小限に抑えながら最大5Cでの連続放電を実現した。さらに、充電深度（SOC）50%の状態において、最大10Cのパルス放電を30秒間維持する能力も実証された。Cレート（C-rate）は電池の充放電速度を示す指標であり、10Cは電池の全容量をわずか6分で放電しきる激しい速度である。
この高出力特性は、短時間で大量の電力を必要とする用途において極めて重要となる。例えば、無人航空機（ドローン）の離着陸時や、電動垂直離着陸機（eVTOL）のホバリング時、あるいは軍事用の機器など、一時的にピークパワーが求められる場面での利用が想定される。大量のエネルギーを蓄えつつ、必要な瞬間に一気に電力を引き出せる特性は、次世代モビリティやドローンの設計自由度を大きく広げる。
加えて、電池寿命に関する初期データも公開された。1Ahの多層パウチセルを用いた充放電試験では、500回以上の完全放電サイクルを経た後でも、初期容量の80%以上を維持することが確認されている。電気自動車の本格的な普及に向けてはさらなる長寿命化が求められるものの、開発初期段階の全固体電池として、室温環境下で500サイクルにおける高い容量維持率を示したことは、材料の化学的な安定性と充放電に伴う体積変化への耐性を裏付ける強力な証拠となる。
既存インフラを活用可能な製造プロセスの革新
全固体電池の社会実装において最大の障壁となっているのは、研究所レベルの性能を維持したまま量産技術を確立し、製造コストを削減することである。多くの硫化物系や酸化物系の全固体電池技術は、セルを組み立てるために超高圧のプレス機や特殊な高温焼成炉、あるいは極度の低露点環境（ドライルーム）といった全く新しい設備投資を必要とする。これが生産ラインの立ち上げを遅らせ、製品価格を高騰させる足かせとなっている。
SOLiTHORのアプローチは、現行のリチウムイオン電池製造で広く用いられているロール・トゥ・ロール（Roll-to-Roll）プロセスとの高い互換性を持たせている点に大きな優位性がある。さらに重要なのは、製造工程から「電解液注入（Electrolyte-filling）」のステップを完全に排除したことである。
従来の液系セルの製造では、乾燥させた電極群をセル容器に封入した後、電解液を注入し、真空引きを行いながら電極の細部まで液体を浸透させる時間を確保する必要がある。その後、初回充放電を行って電極表面に保護膜（SEI：Solid Electrolyte Interphase）を形成する「化成（Formation）」プロセスと、電池の性能を安定させるための「エージング（Aging）」と呼ばれる長期間の保管工程が必須となる。これらの工程には膨大な時間と専用の温度管理スペース、大規模な充放電設備が必要となり、現在のリチウムイオン電池製造においてセル加工コストの最大25%を占めると見積もられている。
SOLiTHORの技術は、初めから電解液の注入工程が存在しないため、それに付随する複雑な浸透待ち時間が不要となる。同社の発表によれば、化成およびエージング工程にかかる時間を従来の3分の2も短縮できるとしている。これにより、工場の単位面積あたりの製造スループットが大幅に向上する。同社は、既存のリチウムイオン電池の生産施設に新しい機器を導入することなく、限定的な切り替えコストのみで全固体電池の生産ラインへアップグレードできると説明している。これは、世界中で巨額の投資を行って建設が進められている既存のギガファクトリーの資産を無駄にせず、次世代電池の量産へとシームレスに移行できる経済合理的な道筋を示唆している。
厳格な安全性試験のクリアと欧州の産業戦略
高エネルギー密度化が進む次世代電池に求められるもう一つの決定的な要素は安全性である。SOLiTHORは、完全に充電された（SOC 100%の）多層パウチセルを用いて、過充電試験と釘刺し（Nail penetration）試験を実施した。その結果、発煙、液漏れ、熱暴走、および発火は一切確認されなかったという。
釘刺し試験は、セルの外部から金属の釘を貫通させ、内部で強制的に短絡（ショート）を発生させることで、異常発熱や発火に対する耐性を評価する最も過酷な安全基準の一つである。従来の液系リチウムイオン電池では、短絡によって局所的に発生したジュール熱が可燃性の有機電解液に引火し、酸素放出を伴う連鎖的な熱暴走を引き起こす危険性が極めて高い。SOLiTHORのセルが満充電状態でこの試験をクリアしたことは、可燃性液体を持たない固体複合電解質の本質的な不燃性と安全性を実証したことになる。

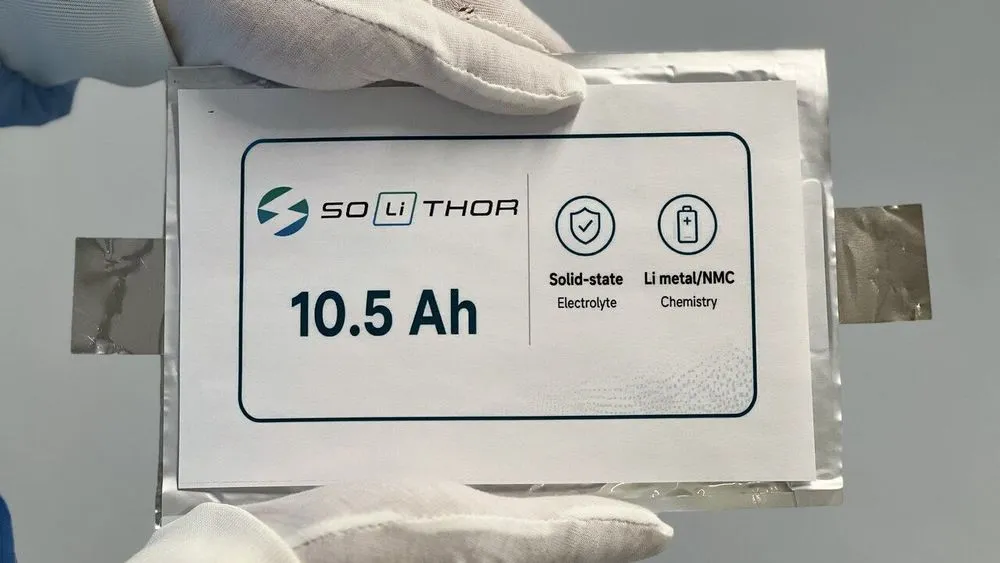

また、同社は実験室レベルの小型セルでの実証から一歩進み、より実用規模に近い10Ahの大容量デモンストレーションセルの製造にも成功したと報告した。数mAhから1Ahクラスの小型セルでの成功から、10Ahクラスの中大型セルの構築への移行は、実験室で確認された化学反応や放熱特性がスケールアップ時にも破綻せずに機能することを証明するための重要なマイルストーンである。
同社の取り組みは、欧州全体の域内産業戦略とも密接に結びついている。同社が使用する固体電解質の材料は、欧州内で大規模に入手可能なものであり、レアメタルや特定の地域に偏在する鉱物資源へのサプライチェーン依存リスクを低減する。実際に、同社は欧州防衛基金（European Defence Fund）が支援する「DEEP-TECH」プロジェクトの一環として、深海用自律型機器向けに最初の防衛資金を獲得している。また、欧州における戦略的産業の育成を目指す「欧州ネットゼロ産業法（Net-Zero Industry Act）」などの枠組みからも恩恵を受けると予想される。
航空宇宙や防衛など、ハイエンドな分野では、高いエネルギー密度と極限環境での絶対的な安全性が厳格に求められる。SOLiTHORの全固体電池技術は、製造プロセスの高い経済性と、地政学的なサプライチェーンの強靭化を両立させるアプローチとして着実な進展を見せている。今後の焦点は、今回の10Ahセルをベースにしたパイロットラインの構築と、パートナー企業との実証実験における長期的な信頼性の確立、そして具体的な製品への実装時期に移っていく。
