地球上のデータセンターが消費する電力は、すでに小規模な国家のそれを凌駕している。2026年現在、生成AIモデルのパラメータ数が兆の桁に突入し、学習と推論にかかる演算負荷は幾何級数的に膨張している。サーバーラック内で稼働する高性能GPUやAIアクセラレータの間では毎秒テラビット級のデータが飛び交っているが、従来の銅線を用いた電気配線は物理的な限界に直面している。電子が銅線を移動する際に生じる電気抵抗は莫大なジュール熱を生み出し、冷却のための消費電力が施設全体のエネルギー効率を大きく引き下げているからだ。
この危機的な発熱と伝送帯域のボトルネックを打破するため、世界の半導体業界は「シリコンフォトニクス」技術を用いた光電融合（CPO：Co-packaged Optics）へと急速に舵を切っている。CPOとは、これまでパッケージの外にあった光通信モジュールを、演算チップと同じパッケージ内の数ミリメートルという至近距離に高密度実装する技術である。電気で通信する距離を極限まで短くし、大部分を光の波（光子）で伝送することで、消費電力を劇的に下げつつ広帯域化を実現する次世代コンピューティングの要である。
しかし、この光電融合の基盤を完成させるためには、一つの極めて厄介な光部品をシリコンチップ上に直接組み込まなければならない。「光アイソレーター」である。これは、レーザー光源から発せられた光が回路内の僅かな反射面で跳ね返り、再び光源に逆流してくるのを防ぐ、光の「一方通行バルブ」だ。逆流した光はレーザーの位相を乱し、通信のノイズ（相対強度雑音）を激増させてシステム全体をダウンさせる危険性を持っている。
この数ミリメートルにも満たない微小なバルブを、大量生産されるシリコンチップ上にどうやって作り込むか。この問いは、30年以上にわたり材料科学者たちを悩ませてきた残酷なトレードオフの歴史でもあった。今回、東北大学と京セラ株式会社の共同研究チームは、材料自身が内部の不純物を自発的に隔離し、自らの結晶品質を高めるという極めて特異な「ナノコンポジット構造」の誘導に成功した。これは単なる素材の改良にとどまらず、長きにわたる性能と量産性のジレンマに終止符を打ち、AIインフラの形を根底から変えうる強烈なブレイクスルーである。
接着の呪縛か、散乱の妥協か。光集積回路を阻んできた30年来のアポリア
光アイソレーターの動作原理は、磁場の力で光の波の振動面（偏光面）を特定の角度だけ回転させる「磁気光学効果（ファラデー効果）」に基づいている。一度通過した光が逆向きに戻ろうとすると、さらに同じ方向に偏光面がねじられるため、入り口に設けられたフィルター（偏光子）の向きと合わなくなり、完全に遮断される仕組みだ。この光をねじる主役となるのが、特殊な磁気特性を持つ「セリウム置換イットリウム鉄ガーネット（Ce:YIG）」という材料である。
問題は、このCe:YIGをどのようにしてシリコンチップの上に敷き詰めるかという点にある。最も高い光学性能を発揮するのは、原子が三次元的に一切の乱れなく規則正しく整列した「単結晶」のガーネット膜である。しかし、単結晶を育てるためには原子の並び間隔（格子定数）が一致した特殊なガーネット基板が必要であり、構造の全く異なるシリコン基板の上に直接成長させることは物理的に不可能である。現在、業界ではマイクロトランスファープリンティング技術と呼ばれる手法を用いて、別の基板で育てた単結晶膜の微小片をシリコン上に物理的に「貼り付ける」アプローチが模索されている。だが、この接着工程は極めて高度な位置合わせ精度を要求され、量産時の歩留まりを著しく悪化させる。製造コストを跳ね上げる最大の要因となっており、安価で大量のCPO供給という市場のロードマップとは相容れない。
一方で、真空中で材料の粒子を飛ばしてシリコン上に直接堆積させる「多結晶」のCe:YIG膜も長年研究されてきた。こちらはシリコンの上に直接塗るように成膜できるため、既存の半導体プロセスとの親和性が高く量産性に優れている。しかし、多結晶は文字通り小さな結晶の粒の集まりであり、粒と粒の境目（結晶粒界）が無数に存在する。光がこの微小な境目を通過するたびに激しく散乱し、エネルギーが吸収されてしまうため、肝心の光の透過率が著しく低下し、単結晶の性能には遠く及ばない。
高い性能を求めれば量産性が失われ、量産性を求めれば性能が激減する。光回路の実装において、この性能と集積性のトレードオフという壁が、CPOの完全なワンチップ化を頑なに拒絶してきたのである。
「緩やかな熱」が引き起こす自己浄化。ナノコンポジット構造の発見
東北大学と京セラ株式会社の共同研究グループは、従来のアプローチを根本から見直した。彼らが着目したのは、イオンビームスパッタリング法でシリコン上に材料を堆積させた後の「温め方」である。
通常、シリコン上に高エネルギーで堆積させた直後のCe:YIG膜は、原子がバラバラに配置されたアモルファス（非晶質）状態にある。これに熱を加えて規則的な結晶構造へと再配列させる際、従来はわずか0.6分という極めて短い時間で25℃から800℃まで一気に急加熱する手法が主流であった。しかし研究チームは今回、この昇温時間を30分へと大幅に引き延ばす「緩昇温結晶化プロセス」を適用した。
ゆっくりと熱を注入するこの時間的猶予が、材料内部の原子群に予期せぬ自己組織化と純化のサイクルを促すことになった。Ce:YIGが高い磁気光学効果を発揮するためには、イットリウムの一部をセリウム（Ce）に置き換える必要があるが、許容量を超えた余剰なセリウムは結晶構造を歪める原因となる。ゆっくりと熱を加える過程で、母相となるCe:YIGが許容しきれなくなった過剰なセリウムが自発的に酸素と結びつき、直径わずか約10ナノメートルの酸化セリウム（CeO2）の極小粒子として分離・析出したのだ。
これは概念的に言えば、巨大な広間（結晶構造）の中に散らかっていた余分な荷物（過剰なセリウムや酸素欠陥）を、空間内の一箇所の小さなゴミ袋（ナノ粒子）に自発的に集めて封じ込める現象に等しい。不純物をナノサイズのカプセルに隔離することで、その周囲に広がる母相からは非化学量論的な組成の乱れが取り除かれ、限りなく単結晶に近い高い結晶品質を獲得したのである。
一つの膜の中に、マイクロメートルスケールの多結晶母相と、ナノメートルスケールのCeO2粒子が共存するこの特殊な二階層状態は「ナノコンポジット構造」と呼ばれる。これまでCe:YIG膜の内部にCeO2が存在する可能性は学術的に示唆されていたが、高分解能の電子顕微鏡を用いてその鮮明な粒子形状と分散状態を直接捉え、構造を実証したのは本研究が初めてである。

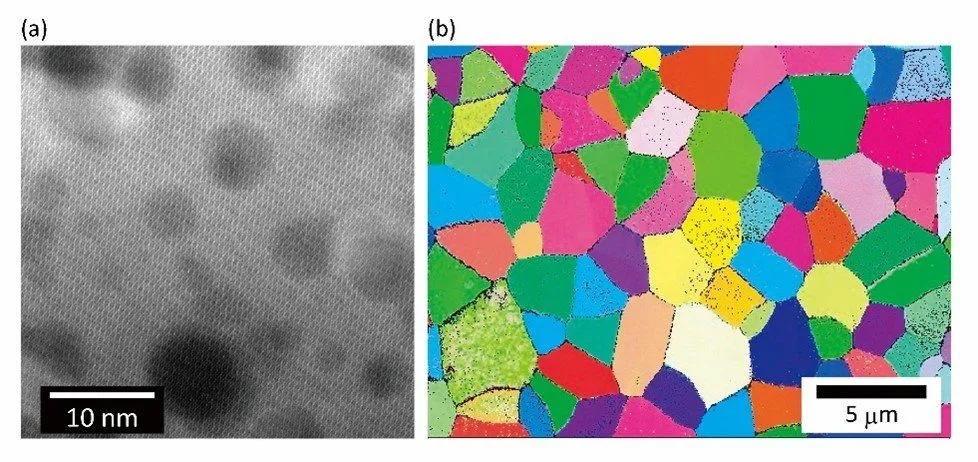

- 開発されたナノコンポジット磁性ガーネット膜の微細構造。右図（b）の電子線後方散乱回折（EBSD）像が示す通り、全体は1〜5 μmの結晶粒からなる多結晶膜として構成されている。しかし、左図（a）の高角度散乱暗視野走査型透過電子顕微鏡（HAADF-STEM）による断面像を観察すると、その結晶粒の内部には直径約10 nmの黒い点（酸化セリウムのナノ粒子）が均一に散らばっていることがわかる。この不純物のカプセル化によって、周囲の母相が高い純度と品質を保っている。(Credit: Tomoya Sugita, Hibiki Miyashita, Reona Motoji, Dan Maeda, Hiroki Yamamoto, Yuki Yoshihara, Kazushi Ishiyama, Taichi Goto, ACS Applied Optical Materials (2026). DOI: 10.1021/acsaom.6c00176)*
性能指数4倍の跳躍。光の波を打ち消すマッハ・ツェンダー干渉計への実装
ナノコンポジット化による母相の自己浄化は、材料の光学特性を従来の多結晶とは別次元の領域へと押し上げた。光通信の要である波長1550 nm帯において、光の偏光面を回転させる力（ファラデー回転）は −0.25°/μmを記録し、従来比で約1.2倍に向上した。さらに特筆すべきは光の透過性であり、光吸収は −4.9 dB/cmへと従来の4分の1にまで激減している。磁気光学材料の総合的な実力は、光をどれだけ回転させつつ、どれだけロスなく通せるかを示す「性能指数（FOM: Figure of Merit）」で評価される。本材料のFOMは510°/dBに達し、研究グループが過去に報告した従来の多結晶Ce:YIG膜と比較して実に4倍という飛躍的な数値を叩き出した。内部に析出した10 nmのCeO2ナノ粒子は、通信波長の1550 nmに対して2桁以上小さいため、光が粒子にぶつかって散るレイリー散乱による追加の光損失を引き起こすことはない。
| 比較項目 | 従来の単結晶膜（転写） | 従来の多結晶膜 | 本研究（ナノコンポジット膜） |
|---|---|---|---|
| シリコンへの直接成膜 | 不可（貼り合わせ工程が必須） | 可能 | 可能 |
| 内部の微細構造 | 均一な単一結晶 | ランダムな微結晶の集合 | 純化された母相＋ナノ粒子 |
| 光吸収による損失 | 極めて低い | 高い | 低い（従来多結晶の1/4） |
| 磁気光学性能指数(FOM) | 最高水準 | 劣る | 510°/dB（従来多結晶の4倍） |

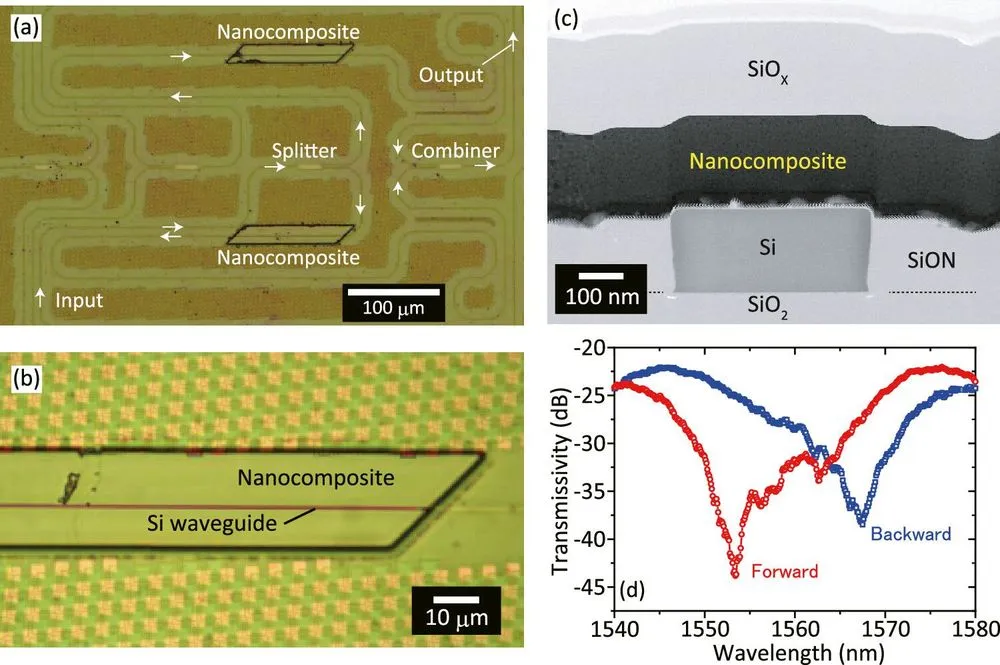

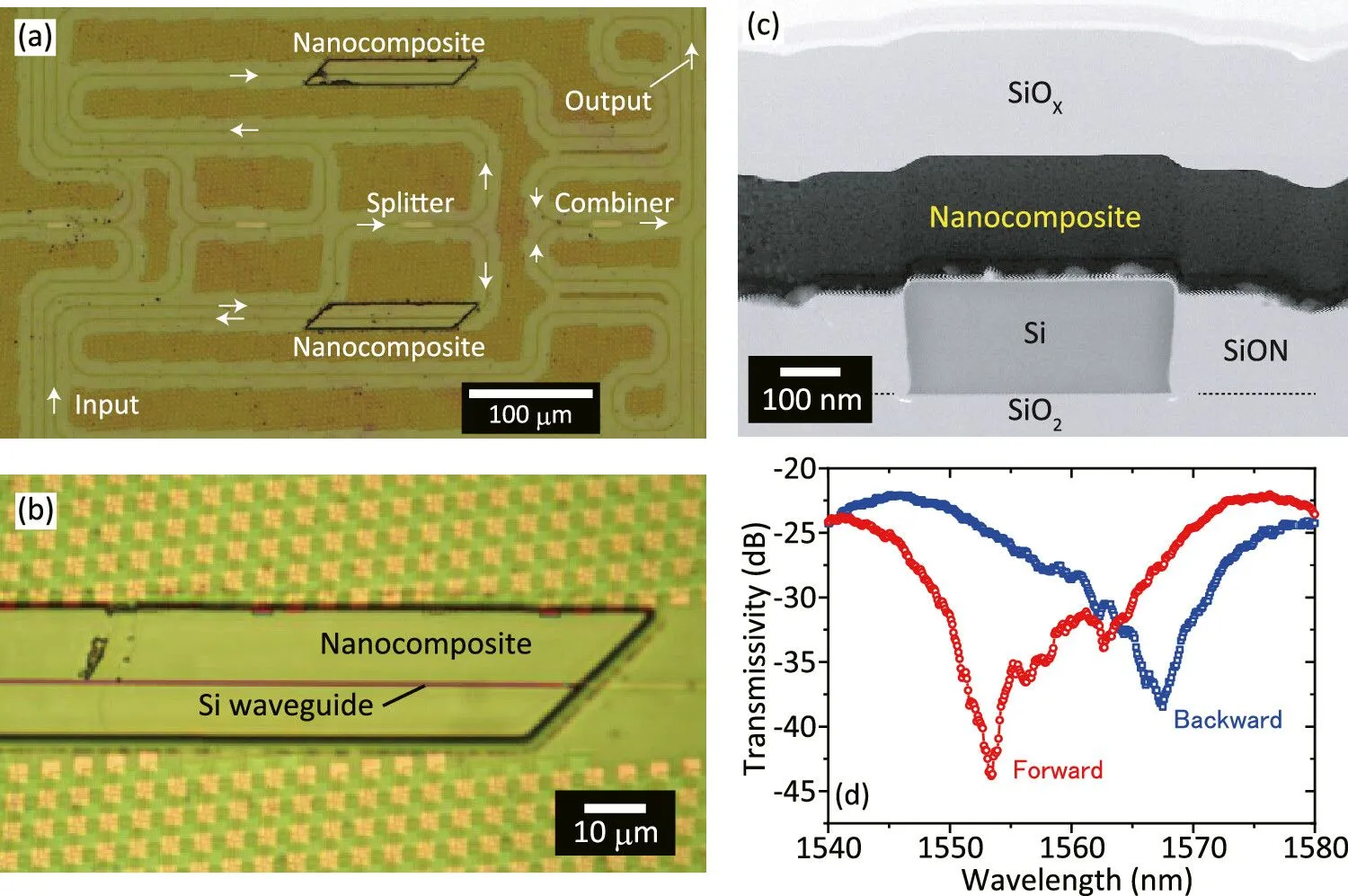

研究チームは、この新材料が基礎物性の向上に留まらないことを証明するため、シリコンフォトニクスの標準的な製造ラインを用いて「非対称マッハ・ツェンダー干渉計（AMZI）」型の集積型光アイソレーターを実際に試作した。
AMZIとは、光の波の干渉を利用して特定方向の光だけを打ち消す回路である。入力された光は二つの経路（腕）に分割され、再び合流する。二つの経路の長さには15.00 μmの意図的な差が設けられており、そのシリコン光導波路の上に、歩留まりを下げるシードレイヤー（接着層）を一切介さずにナノコンポジット膜が厚さ204 ± 1 nmで直接堆積されている。ここに200 mTの磁場を加えると、膜の磁気光学効果により、光が進む方向によって感じる実効的な屈折率が変化する。順方向に進む光は合流地点で波の「山と山」が重なり合って明るく通り抜けるが、逆流してきた光は位相がずらされ、波の「山と谷」が激突して光同士が互いに打ち消し合い消滅する仕組みだ。
実験の結果、波長1550〜1570 nmの広い帯域で安定した動作が確認され、波長1555 nmにおける順方向の挿入損失は4.4 dB、逆流光を遮断するアイソレーション比は18.7 dBを達成した。±30 mTという低磁場でも膜の磁化が飽和することが確認されており、低エネルギーでの駆動にも道が開かれている。これは、製造工程を複雑にする接着層を用いる従来の高コストな集積型デバイスに匹敵する性能を、単一の膜を直接シリコンに成膜するだけの極めてシンプルな構造で実現した画期的な成果である。
マクロ文脈と残されたギャップ：次世代CPOロードマップを塗り替える特異点
今回のナノコンポジット磁性ガーネット膜の開発は、光電融合（CPO）技術が抱えていた最大のボトルネックを破壊し、社会実装へのタイムラインを大幅に前倒しするポテンシャルを秘めている。
現在、半導体業界のロードマップにおいて、NVIDIAやAMDが提供する次世代の超並列AIアクセラレータは、2020年代後半から2030年代にかけてCPOの本格導入を前提としたアーキテクチャへと移行しつつある。TSMCのシリコンフォトニクス基盤プラットフォーム「COUPE」をはじめとする最先端のパッケージング技術において、光アイソレーターの「オンチップ化（同一基板上への直接形成）」は、コンポーネントの製造コストを押し下げるための最重要課題であった。本研究の「緩昇温結晶化プロセス」は既存の半導体製造ラインとの親和性が極めて高く、レーザー加熱による局所的な結晶化技術と組み合わせることで、熱に弱い他の電子部品を痛めることなくウェハーレベルでの大規模な一括生産ラインに適合する可能性が高い。
ただし、基礎研究の殻を破り、巨大ファウンドリでの完全な量産化へとスケールアップするためには、埋めるべき研究ギャップも明確に残されている。最大の課題は、シリコン基板とガーネット膜の間に生じる「熱膨張差」の制御である。熱を加えて結晶化させた後、室温へと冷却する過程で材料ごとの収縮率が異なるため、膜の表面にマイクロメートルスケールの微細な亀裂（クラック）が生じることが顕微鏡観察で確認されている。実際、試作されたAMZIデバイスの光透過スペクトルには、このクラックが原因で光路長が局所的に変化し、微小な共振のピークが複数発生していることが示されている。成膜条件のさらなる最適化や、応力を逃がす緩衝構造の微細な設計、そしてCeO2ナノ粒子の分散状態の精密な制御が、次の開発フェーズの最優先事項となる。
地球規模で拡大する情報社会の演算要求を支え切るためには、光と電子がシームレスに交わる新たなコンピューティング基盤の構築が不可避である。不純物を自らカプセル化し、厳しい熱処理の中で母相を純化させる材料の「自己組織化」を巧みに操ったこの工学的アプローチは、電力消費の熱の海に沈みかけるデータセンターを救い出し、次世代の光インフラストラクチャーを根底から強固に支える基盤となるだろう。
