Hot Chips 2025で発表されたFabric8Labsの冷却技術は、半導体の熱設計における既存のパラダイムを根底から覆す可能性を秘めている。有機EL（OLED）ディスプレイの駆動原理を応用し、銅をピクセル精度で3Dプリントする「ECAM」は、プロセッサ上に冷却機構を直接「成長」させる未来を示唆するものだ。
加速する半導体の「熱という壁」
AIアクセラレータや次世代CPUの性能向上は、指数関数的に増大する消費電力、すなわち熱との戦いの歴史である。1kW/socketに達しようとするGPU、チップレット化によりパッケージ内で不均一なホットスポットを形成するCPUなど、その熱密度は従来の冷却技術の限界点をとうに超えつつある。
データセンター全体の消費電力の40%が熱管理に起因するという試算もあり、冷却効率の改善は、もはや単なる性能向上のための付加価値ではなく、データセンターのTCO（総所有コスト）と持続可能性を左右する至上命題となっている。
これまで主流であった銅ブロックからフィンを削り出す「スキュービング」によるマイクロチャネル型コールドプレートは、製造コストと性能のバランスには優れるものの、単純な直線流路が基本であり、設計の自由度が極めて低い。この構造では、チップレットごとに異なる熱密度分布へ最適に対応することや、圧力損失を抑えつつ伝熱面積を最大化するような複雑な流路設計は不可能であった。この物理的な制約が、次世代半導体の性能を律速する「熱の壁」として立ちはだかっていたのである。
ECAM：OLEDパネルが銅のプリントヘッドになる日
Fabric8Labsが提示した解決策、ECAM（Electrochemical Additive Manufacturing / 電気化学的積層造形）は、この壁を破壊する革新的なアプローチである。その核心は、成熟したOLEDディスプレイ技術の、驚くべき転用にある。
ピクセル制御電場による銅の選択的堆積プロセス
ECAMのメカニズムは、従来の光造形（SLA）やレーザー焼結（SLM）とは全く異なる原理で動作する。
- 電解液と電極: 導電性の基板（カソード）と銅の電極（アノード）を、硫酸銅などの電解液に浸す。
- OLEDパネルの役割: 基板の直下に、画素ごとに電場を精密に制御できる特殊なOLED駆動パネルを配置する。これはディスプレイとして光を発するのではなく、各ピクセルを「マイクロ電極」として機能させる。
- ピクセル単位の電着: パネルが特定のピクセルをONにすると、その領域に対応する基板表面に局所的な電場が形成される。この電場により、電解液中の銅イオン（Cu²⁺）が電子を受け取って還元され、金属銅（Cu）としてピクセル単位で基板上に堆積（電着）する。
- 積層: 1層分の銅が堆積すると、基板を僅かに引き上げ、次の層のパターンをOLEDパネルで描画する。このプロセスを繰り返すことで、三次元的な銅構造物がボクセル（3Dにおけるピクセル）単位で形成される。
この手法の技術的優位性は明白である。従来の金属3Dプリンティングが用いる金属粉末を一切使用しない「パウダーレス」プロセスであるため、焼結後に内部の未固化粉末を除去する工程が不要となる。これにより、従来の技術では実現不可能だった、内部に極めて微細で複雑な流路を持つ構造（例えばジャイロイド構造）の製造が可能となる。粉末の残存による流路閉塞のリスクがないことは、信頼性が絶対視されるサーバー冷却において決定的な利点となる。
公表されているボクセルサイズは30ミクロン。これは、一般的なマイクロチャネルのフィン厚（100ミクロン程度）を大幅に下回る解像度であり、まさに「ピクセルパーフェクト」な精度での造形を可能にする。
このアーキテクチャの独創性は、製造装置のスケールアップが比較的容易である点にも見られる。OLEDパネル製造技術は既に巨大なサプライチェーンが存在し、大面積化のノウハウも蓄積されている。つまり、ECAMは原理的に、大型パネルを用いることで多数の冷却プレートを同時に製造するスケールアウトが可能であり、将来的な量産コストの低減に大きなポテンシャルを秘めている。
ECAMが解放する冷却設計のフロンティア

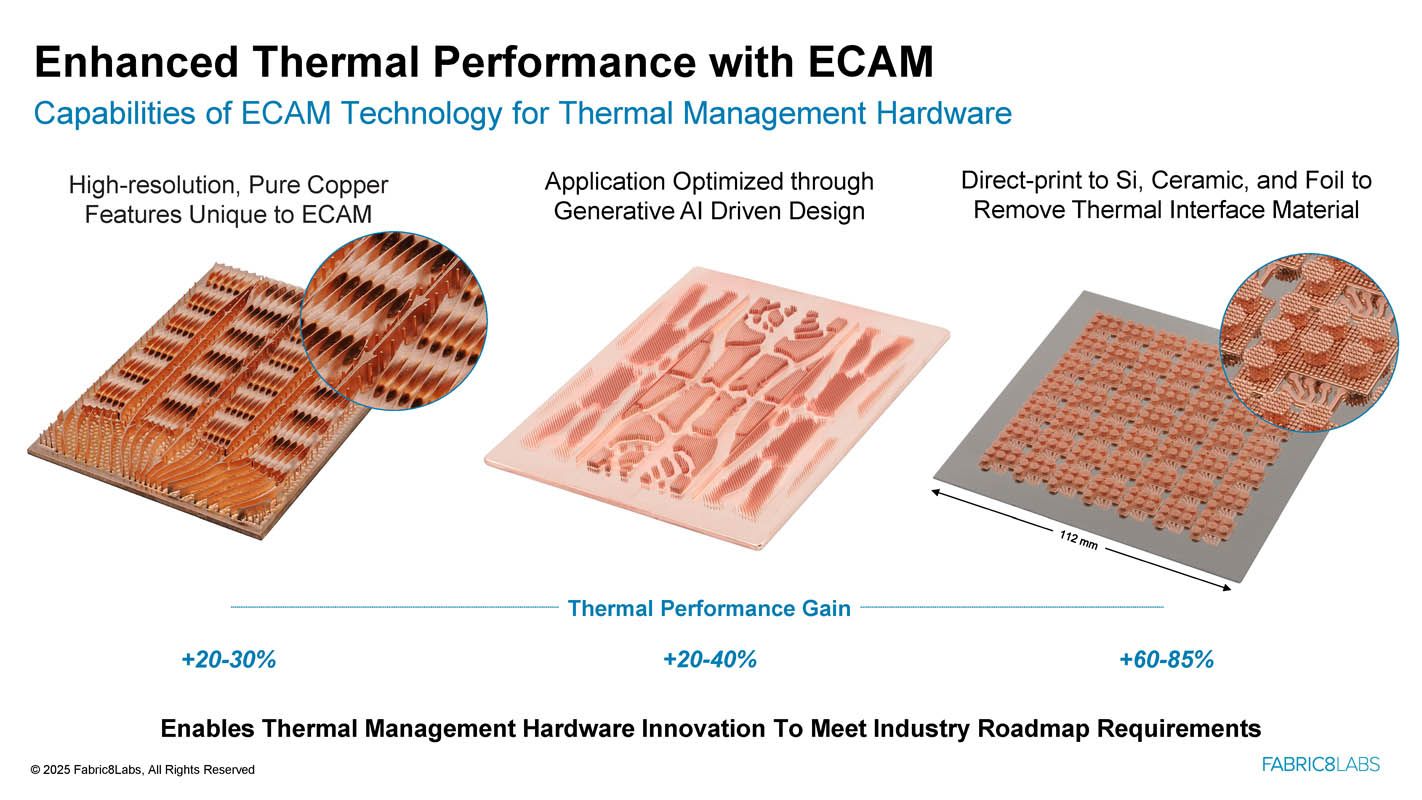

ECAMがもたらす設計自由度の飛躍的な向上は、冷却ソリューションのあり方を根本から変える。
マイクロチャネルからの脱却：ジャイロイドとAI最適化設計
ECAMは、数学的に定義される多孔質構造「ジャイロイド」のような、流体を乱流させながら流路を確保する複雑な三次元構造を容易に実現する。ジャイロイド構造は、単位体積あたりの表面積が極めて大きく、かつ流体の混合を促進するため、層流が支配的になりがちなマイクロチャネルと比較して、熱伝達係数を劇的に向上させる。
2023年の発表では、50%の開口部を持つジャイロイド構造が、同等の圧力損失条件下で、従来のマイクロチャネル設計を最大35%上回る冷却性能を示したことが報告されている。

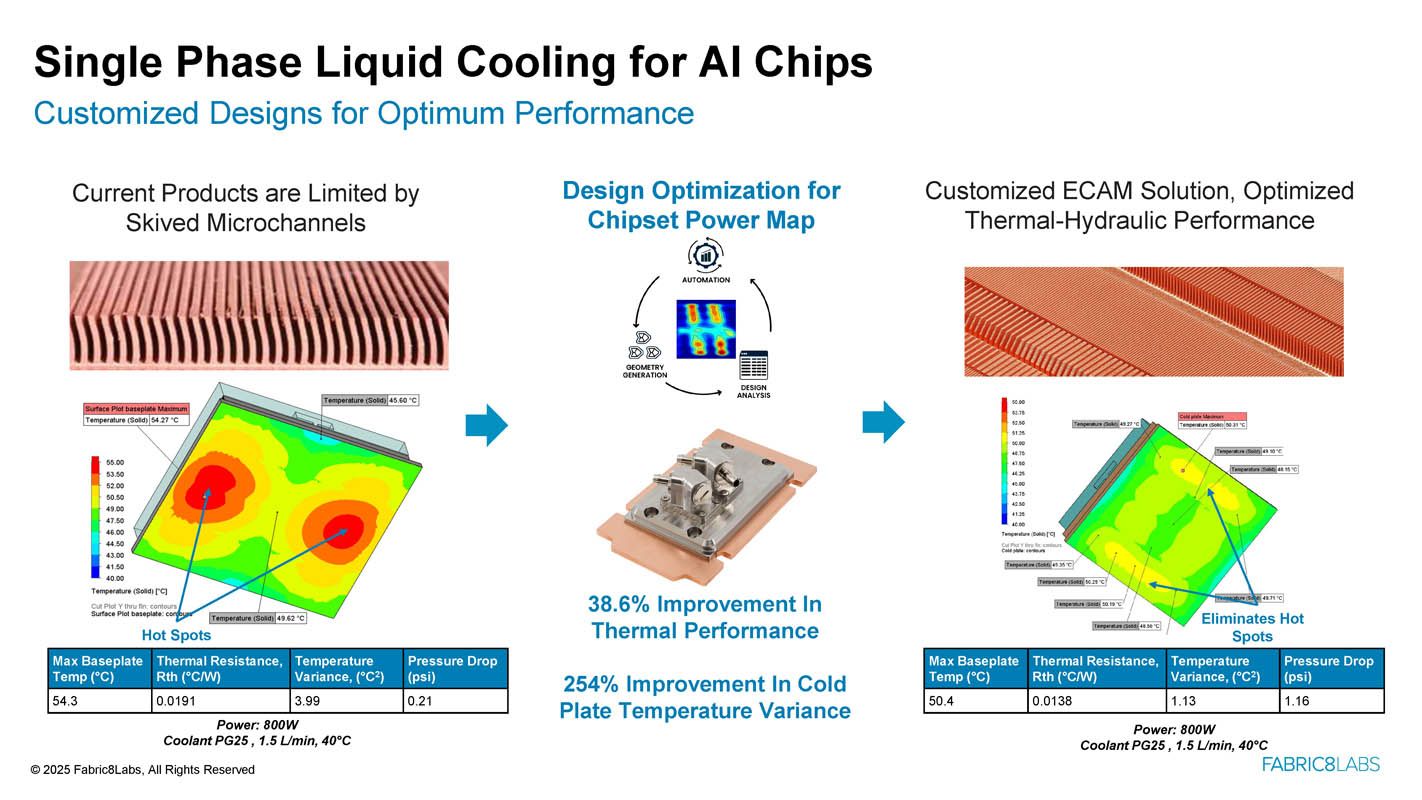

さらにHot Chips 2025では、AIによる最適化設計の可能性が示された。例えば、AIアクセラレータパッケージ内のHBM（高帯域幅メモリ）と演算コアのように、熱密度が全く異なるチップレットが存在する場合、それぞれのホットスポットに対して流量を最適に分配する「スプリットフロー設計」が可能になる。EDAツールがチップの熱解析マップを出力し、それを基に生成AIが最適な冷却流路を設計、ECAMがそれを物理的にプリントアウトするという、デジタルツインを前提とした製造ワークフローが現実味を帯びてくる。
また、微細な流路が一つ詰まると全体が機能不全に陥るマイクロチャネルの弱点を克服する「オフセットフィンレット」のような設計も可能だ。これは、流路を意図的に迂回可能にすることで、単一障害点（Single Point of Failure）を排除し、システムの冗長性と信頼性を高める上で極めて実践的なアプローチである。
単相から二相へ：沸騰と凝縮を操る構造体
ECAMの応用範囲は、単相液体冷却に留まらない。液体が沸騰する際の気化熱を利用する「二相冷却」は、次世代の冷却技術として期待されているが、核沸騰を安定して促進し、気泡を効率的に除去する「ウィック構造」の微細加工が課題であった。
ECAMは、ポンプ式二相冷却の効率を高めるための微細な毛細管（キャピラリー）構造や、液浸冷却槽内で沸騰を最適化するための沸騰プレートを自在に設計・製造できる。これは、将来的に数kW級の熱処理が求められる時代において、ECAMがプラットフォーム技術として拡張性を有していることを示している。
究極の目標「Direct-to-Silicon」の破壊的インパクト
Fabric8Labsがロードマップの先に描く究極の目標は、「Direct-to-Silicon」、すなわちシリコンダイ上に冷却流路を直接3Dプリントすることだ。このコンセプトが実現すれば、それは単なる冷却性能の向上に留まらない、半導体実装技術における歴史的なブレークスルーとなる。
現在の冷却経路には、熱を阻害する複数の「壁」が存在する。
- シリコンダイとヒートスプレッダ間のTIM（Thermal Interface Material）
- ヒートスプレッダとコールドプレート間のTIM
これらのTIM層は、熱伝導率が金属に比べて桁違いに低く、全体の熱抵抗の主要因となっている。「Direct-to-Silicon」は、これらのTIM層を物理的に排除し、熱源であるトランジスタの直近に冷却液を流すことを可能にする。これは、CPUの「殻割り」や液体金属TIMによるチューニングが性能向上に寄与することからも分かる通り、熱抵抗を劇的に低減させる最も効果的な手段である。
技術的な観点からは、このアプローチは将来の3D積層チップの実現に向けた最大の課題、すなわち積層されたダイ間の熱除去問題への直接的な解答となりうる。ダイ間にECAMで微細な冷却流路を形成できれば、メモリとロジックを垂直に積層した際の熱暴走を防ぎ、真の3次元集積化への道を開く可能性がある。
もちろん、シリコンウェハー上で直接、異種金属である銅を電気化学的に成長させることは、汚染管理、熱膨張係数の違いによる応力、プロセス適合性など、極めて高い技術的ハードルを伴う。しかし、この挑戦の先に待つのは、パッケージングと冷却が融合した、全く新しい半導体アーキテクチャの夜明けである。
市場インパクトと今後の展望
ECAM技術は、まだ研究開発段階にあり、プリント速度（現状で1-2mm/hour）などの量産に向けた課題も存在する。しかし、そのポテンシャルは計り知れない。
サーバーメーカーにとっては、標準的なコールドプレートだけでなく、特定の顧客のワークロードに合わせて最適化したカスタム冷却ソリューションをプレミアムサービスとして提供する道が開ける。ハイパースケールデータセンター事業者にとっては、電力効率の改善によるTCO削減に直結する。
Fabric8Labsの発表は、半導体の性能向上が計算アーキテクチャの革新だけで達成される時代が終わり、材料科学、製造技術、そして熱設計といった物理レイヤーの革新が不可欠になったことを象徴している。OLEDという成熟した技術から、これほど破壊的なイノベーションが生まれるという事実は、技術開発の面白さと奥深さを改めて我々に教えてくれる。ECAMがプロセッサのすぐ隣で銅の微細構造を編み上げる時、ムーアの法則の終焉後に我々を導く新しい光が見えるのかもしれない。
