Appleは、iPhone 17シリーズと共に、新世代SoC「A19」および「A19 Pro」を発表した。TSMCの最新N3Pプロセスを採用し、CPU・GPUアーキテクチャに改良を加えつつ、特にProモデルではベイパーチャンバーによる冷却機構を刷新している。本稿では、この新SoCが持つ技術的意義と性能の本質を見ていきたい。

AD

iPhone 17世代のSoC戦略：巧妙化するセグメンテーション

Appleは近年のiPhoneラインナップにおいて、標準モデルとProモデルで搭載SoCに明確な差をつける戦略を継続している。今年もその方針は踏襲され、iPhone 17には「A19」が、そしてiPhone 17 ProおよびiPhone 17 Pro Maxには「A19 Pro」が搭載される。

注目すべきは、今回新たにラインナップに加わった薄型モデル「iPhone 17 Air」の存在だ。このモデルは「A19 Pro」を搭載するものの、GPUコアがProモデルの6コアから5コアに削減されたバージョンが採用されている。これは、製造されたチップから性能の高いものを選別する「ビン選別」を、製品の階層化にさらに積極的に活用するAppleの意図を明確に示している。単なる2段階の区別ではなく、Proの名を冠しつつも性能に差を設けることで、より緻密な価格設定とユーザー体験のコントロールを狙っていると考えられる。

この戦略は、半導体製造の歩留まりを最大化すると同時に、ユーザーに対して上位モデルへのアップグレードを促す強力なインセンティブとなる。技術的な観点からは、同じダイ（半導体の本体）をベースにしながら、機能の一部を無効化することで複数の製品SKU（Stock Keeping Unit）を生み出す、極めて合理的かつ経済的なアプローチである。

A19 Proの性能を理解するためには、その根幹をなす製造プロセスと内部アーキテクチャの改良点を詳細に分析する必要がある。

TSMC N3P採用：成熟プロセスの選択が意味するもの

A19およびA19 Proは、TSMCの第3世代3nmプロセスノードである「N3P」で製造される。これは、A18世代で採用されたN3Eプロセスの改良版に位置づけられる。

TSMCの公表データによれば、N3Pは同じ消費電力でN3E比5%の性能向上、または同じ性能で10%の消費電力削減を実現する。重要なのは、トランジスタ密度、つまりチップ面積あたりのトランジスタ搭載数の向上が約4%と限定的である点だ。これは、プロセス微細化が物理的な限界に近づきつつある現状を反映している。

この事実は、A19 ProがA18 Proに対して爆発的な性能向上を遂げるのではなく、主に電力効率の改善とアーキテクチャの最適化によって性能向上を実現していることを示唆している。つまり、今回の進化は「飛躍」ではなく「洗練」であると捉えるのが妥当だろう。この穏やかなプロセス進化は、QualcommやMediaTekといった競合他社にキャッチアップの機会を与える可能性がある一方で、Appleが次世代のゲートオールアラウンド（GAA）トランジスタ構造を採用するTSMC N2プロセスで再び大きな飛躍を遂げるための、戦略的な布石と見ることもできる。

AD

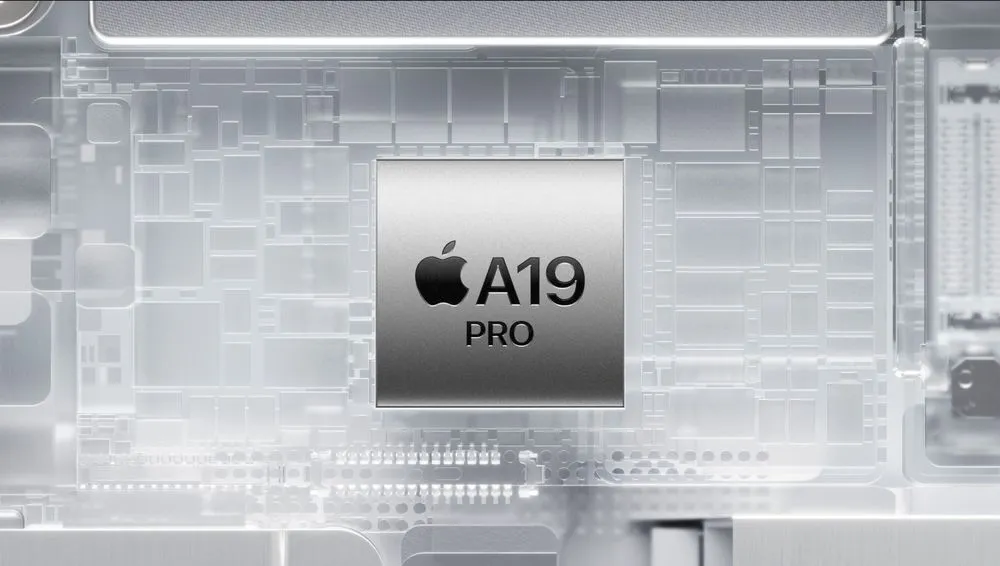

A19 Pro CPUアーキテクチャの解析

A19、A19 Proともに、2つの高性能コア（Pコア）と4つの高効率コア（Eコア）から成る6コア構成を継承している。 この2P+4Eという構成は、近年のAシリーズSoCにおける標準的な設計であり、Appleのソフトウェア（iOSのスケジューラ）がこの非対称マルチコア構成をいかに効率的に使いこなすかに習熟していることの現れでもある。しかし、A19 ProのPコアとEコアには、密かに重要な改良が施されている。

Pコアの進化点：フロントエンド帯域幅と分岐予測の強化

A19 ProのPコアは、「より優れた分岐予測」と「増加したフロントエンド帯域幅」を持つとされている。 これらは、クロック周波数を引き上げることなく、単位クロックあたりの命令実行数（IPC: Instructions Per Clock）を向上させるための、極めて正統的なアーキテクチャ改良である。

  • 分岐予測の改善: 現代のCPUは、次に実行される命令を予測し、先回りして処理（投機的実行）することで性能を高めている。この予測が外れると（分岐予測ミス）、パイプラインを一度破棄して正しい命令からやり直す必要があり、大きな性能ペナルティとなる。分岐予測アルゴリズムの精度向上は、特に複雑な制御フローを持つアプリケーション（最新のWebブラウザのJavaScriptエンジンやOSカーネルなど）において、実効性能を直接的に引き上げる。
  • フロントエンド帯域幅の増加: CPUのフロントエンドは、メモリから命令をフェッチし、デコードして実行ユニットに送り込む役割を担う。この帯域幅を広げることは、より多くの命令を同時にパイプラインに投入できることを意味し、CPU全体の処理能力を向上させる。特に、命令レベルの並列性が高いワークロードでその効果は顕著となる。

これらの改良は、ベンチマークスコアの派手な向上よりも、日常的な操作における応答性や、アプリケーションの起動速度といった体感性能の改善に寄与するタイプの地道な進化と言えるだろう。

Eコアの革新：50%増のラストレベルキャッシュ

一方、Eコアには「ラストレベルキャッシュ（LLC）の50%増加」という、より具体的なアップグレードが施された。 LLCは、CPUコアが共有する最後のキャッシュ階層であり、メインメモリ（DRAM）へのアクセスを削減する上で極めて重要な役割を担う。

キャッシュ容量の増加は、キャッシュヒット率の向上に直結する。これにより、E-coreが処理するバックグラウンドタスク（メールの同期、ファイルのインデックス作成など）が、メインメモリへアクセスする頻度を低減できる。これは二つの大きな利点をもたらす。一つは、メインメモリへのアクセスに伴うレイテンシと消費電力を削減し、チップ全体の電力効率を高めること。もう一つは、P-coreがメインメモリ帯域をより占有しやすくなり、フォアグラウンドで実行されているタスクの性能を阻害しにくくすることである。この改良は、スマートフォンのバッテリー持続時間とマルチタスク性能の両方を底上げする、非常に効果的なアプローチだ。

GPUの階層化とパフォーマンスの真実

A19シリーズにおける最も興味深い点は、GPUの構成に見られる明確な「階層化」である。

  • A19 (iPhone 17): 5コアGPU
  • A19 Pro (iPhone Air): 5コアGPU
  • A19 Pro (iPhone 17 Pro / Pro Max): 6コアGPU

A19 Proという同じ名称のチップでありながら、搭載モデルによってGPUコア数が異なるという事実は、Appleがいわゆる「ビンニング」戦略を積極的に活用していることを示している。 これは、製造されたチップの中から、品質の高い（この場合は6つのGPUコア全てが正常に動作する）個体をProモデル向けに選別し、一部に欠陥がある、あるいは性能基準を満たさない個体は、そのコアを無効化して5コア版として下位モデルに出荷する手法だ。これにより、製造歩留まりを最大化し、コストを最適化できる。

第2世代Dynamic CachingとNeural Accelerators

A19 ProのGPUは、第2世代の「Dynamic Caching」を搭載する。 これは、ハードウェアレベルでGPUメモリをリアルタイムに割り当てる技術であり、従来の静的なメモリ確保に比べ、必要なタスクに、必要な量のメモリを、必要な瞬間だけ割り当てることを可能にする。これにより、GPUリソースの利用効率が劇的に向上し、特に複雑なシェーダーや複数のレンダーパスを多用する最新のゲームで性能を発揮する。

今回の発表で特に興味深いのは、「各GPUコアに独自のNeural Acceleratorsが搭載された」という点だ。従来、AI/ML処理を担うNeural EngineはSoC内に独立したブロックとして存在していた。これをGPUコア内に分散配置するアーキテクチャは、グラフィックス処理とAI処理の融合をさらに推し進めるものだ。これにより、例えばAIを用いた超解像（アップスケーリング）やノイズ除去、フレーム生成といった処理を、グラフィックスパイプラインの中でより低遅延かつ高効率に実行できるようになる。これは、Appleが将来的に、より高度なAIレンダリング技術をiOS/iPadOSに統合していくことを見据えた布石と考えられる。

AD

パフォーマンス分析：公表値から読み解く実性能

Appleが提示する性能向上率は、その比較対象や測定条件を慎重に読み解く必要がある。

世代間比較のトリックと実態

Appleは今回、A19 Proの性能を4世代前のA15 Bionicや2世代前のA17 Proと比較するデータを公開したが、直近のA18世代との直接比較は避けている。これは、N3Pプロセスの特性上、A18からの性能向上が比較的小幅であり、マーケティング上のインパクトが薄いと判断したためであろう。

公開されたデータを整理すると、以下のようになる。

比較対象iPhone Air A19 Pro (5-core GPU)iPhone 17 Pro A19 Pro (6-core GPU)
vs A15 BionicCPU: 最大+50%, GPU: 最大+120%CPU: 最大+50%, GPU: 最大+150%
vs A17 ProCPU: 最大+20%, GPU: 最大+50%CPU: 最大+20%, GPU: 最大+30%

この表からいくつかの重要な点が読み取れる。まず、CPU性能の向上率（vs A17 Proで+20%）は、PコアとEコアの地道なアーキテクチャ改良がもたらした妥当な数値と言える。一方、GPU性能はモデル間で大きく異なる。

特に不可解なのは、iPhone 17 Pro（6コアGPU）のA17 Proに対するGPU性能向上率が+30%に留まっているのに対し、iPhone Air（5コアGPU）が+50%とより高い伸びを示している点だ。これは、比較対象となるA17 Pro（iPhone 15 Pro搭載）のGPUコア数や動作クロック、そしてiPhone 17 Pro/Airの熱設計の違いなど、複数の要因が複雑に絡み合った結果である可能性が高い。あるいは、Appleが特定のワークロードにおけるピーク性能を切り取って提示している可能性も否定できない。

また、Appleが謳う「前世代と比較して最大40%の持続性能向上」という表現も吟味が必要だ。この「持続性能」という言葉は、次に述べる冷却システムの進化が大きく関わっていることを強く示唆している。

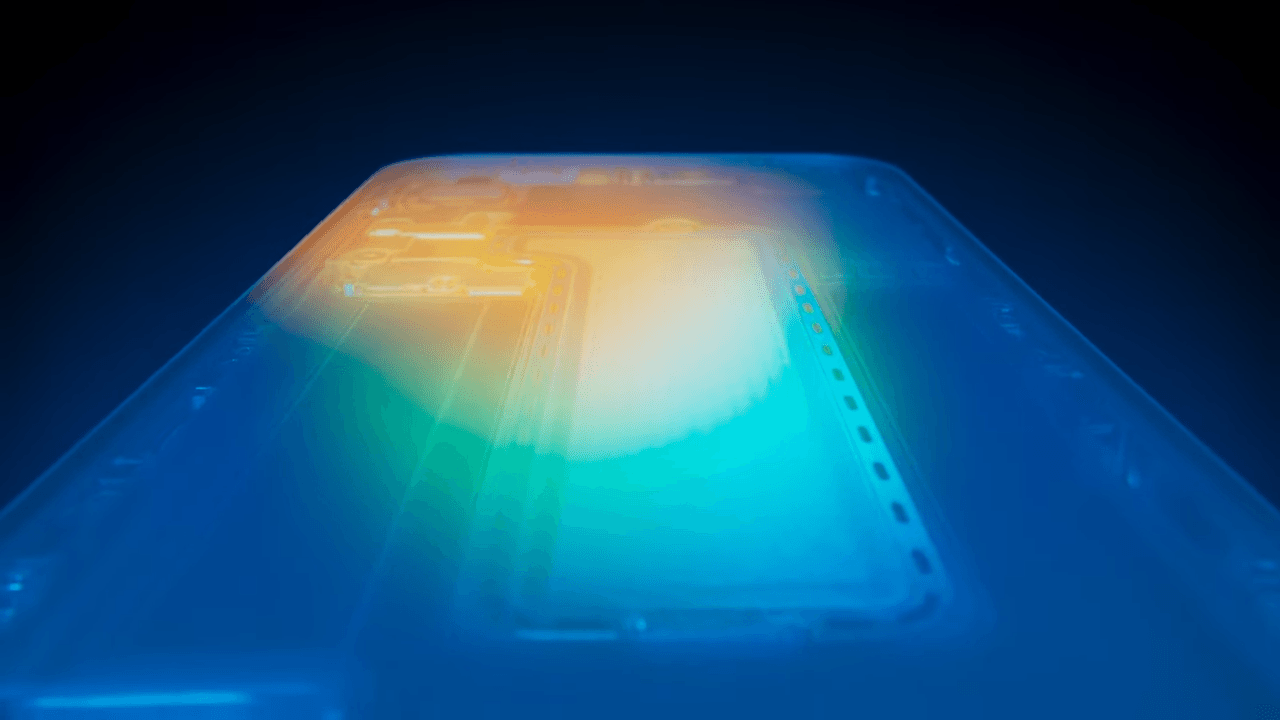

冷却革命：iPhone 17 Proのベイパーチャンバー

A19 Proの性能、特にその「持続性能」を語る上で決定的に重要なのが、iPhone 17 ProおよびPro Maxにのみ搭載される新しい冷却システムだ。

2023年のiPhone 15 Proでは、発売当初に発熱問題が指摘された。今回の冷却強化は、その経験に対する直接的な技術的回答である。Appleは、スマートフォンとしては先進的な「ベイパーチャンバー」を熱対策の核として採用した。

ベイパーチャンバーは、内部を真空に近い状態にした金属製の薄い容器に、少量の作動液（今回は脱イオン水）を封入した熱輸送デバイスだ。SoCなどの熱源から熱を受けると内部の液体が蒸発し、蒸気が容器内の低温部へ移動して凝縮（液化）する。この相変化のプロセスを通じて、極めて効率的に熱を広範囲に拡散させることができる。

さらにAppleは、筐体素材としてiPhone 15/16 Proのチタンからアルミニウムユニボディへと変更し、「チタンの20倍の冷却性能」を持つと主張している。これは物質の熱伝導率の違いに起因するもので、アルミニウムはチタンよりも遥かに効率的に熱を外部へ放出できる。

このベイパーチャンバーとアルミニウムユニボディの組み合わせは、A19 Proが発生させる熱を迅速にチップから遠ざけ、筐体全体で効率的に放熱するための強力なソリューションだ。これにより、高負荷が続いてもSoCがサーマルスロットリング（過熱を防ぐために性能を落とす制御）に陥るのを遅らせ、高いパフォーマンスを長時間維持することが可能になる。

iPhone AirとiPhone 17 Proの真の性能差は、単なるGPUコア1基の差だけではない。この冷却システムの有無こそが、ゲームや動画編集といった実利用シーンにおける持続的なパフォーマンスを決定づける最大の要因となるだろう。ベイパーチャンバーの採用は、モバイルSoCの性能が、もはやトランジスタの集積度だけでなく、熱設計という物理的な制約によって規定される時代に突入したことを、Apple自らが認めた証左と言える。

チップセット全体の進化：N1とC1Xモデムの役割

A19/A19 Proは単体のプロセッサではなく、システムオンアチップ（SoC）であり、その進化は演算性能だけに留まらない。

N1ネットワーキングチップとWi-Fi 7

全モデルに搭載されるApple自社設計の「N1」は、Wi-Fi 7、Bluetooth 6、そしてスマートホーム規格であるThreadの機能を統合したネットワーキングチップだ。これまで個別のチップで提供されていた機能を1チップに集約することで、実装面積の削減、コストダウン、そして消費電力の低減を実現する。また、AirDropやパーソナルホットスポットといった機能において、ハードウェアとソフトウェアの緊密な連携による性能と効率の向上が期待できる。Wi-Fi 7への対応は、将来の高速・低遅延なネットワーク環境を見据えた重要な一歩だ。

C1XモデムとQualcomm依存の継続

セルラー通信を担うモデムも、自社設計の「C1X」へと進化した。これはiPhone 16世代で初めて導入されたC1の後継であり、最大2倍の性能向上を謳う。しかし、C1Xは依然として高周波数帯であるミリ波（mmWave）に対応していない。

このため、ミリ波通信が普及している市場向けのiPhone 17および17 Proモデルでは、引き続きQualcomm製の5Gモデムが搭載される。これは、Appleの通信モデム完全自社化への道のりがまだ途上にあることを示している。モデム開発は極めて複雑で、世界中の通信キャリアとの相互接続性試験など、巨額の投資と長い時間を要する。当面は、自社製モデムとQualcomm製モデムを併用するハイブリッド戦略が続くと見られる。

A19世代が示すAppleの半導体戦略

Apple A19およびA19 Proは、半導体プロセス技術の進化が踊り場を迎える中で、Appleがどのようにして性能向上を追求していくかを示す、興味深いケーススタディである。

TSMC N3Pプロセスによる電力効率の改善を土台としながら、CPU/GPUのマイクロアーキテクチャに地道な改良を重ね、IPCを向上させる。その一方で、Proモデルではベイパーチャンバーという物理的な冷却機構の大幅な刷新によって、チップの潜在能力を限界まで引き出す「持続性能」という新たな価値軸を提示した。

同時に、GPUコア数の差異化に代表される巧妙なビン選別戦略によって、製品ラインナップのセグメンテーションをさらに強化し、収益性の最大化を図る。

A19世代は、次世代のN2プロセス採用による大きなジャンプを前にした、いわば「繋ぎ」の世代かもしれない。しかし、それは単なる停滞ではなく、性能向上のボトルネックが純粋な計算能力から熱管理へと移行しつつある現代のモバイルコンピューティングにおいて、Appleが現実的な課題に正面から向き合った結果を示す、成熟したSoCであると言えるだろう。このチップがもたらす体験の真価は、ベンチマークスコアの数字以上に、長時間の高負荷な利用シーンでこそ明らかになるはずだ。
