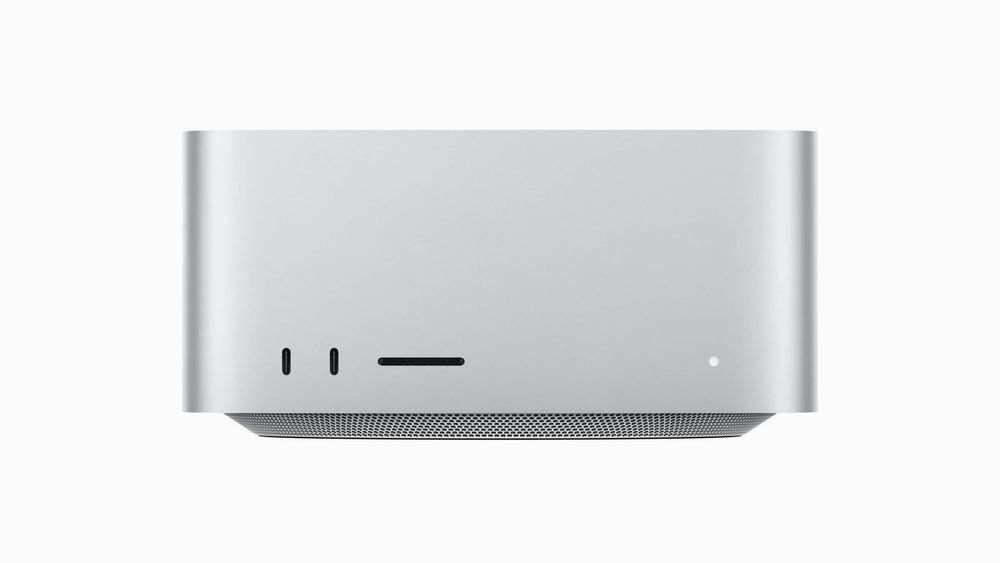

Appleの年次開発者会議であるWWDCが6月9日に開幕する。今年の市場の関心は、Apple IntelligenceやmacOS 27といったソフトウェアのアップデートと並び、次世代のハードウェアであるM5 Ultraチップを搭載したMac Studioの発表に集まっている。Mac Studioは2022年の登場以来、プロフェッショナルユーザー向けの最上位デスクトップ端末の地位を確立し、事実上Mac Proの役割を引き継いできた。
M5 Ultraは、2つのM5 Maxチップを「UltraFusion」と呼ばれる独自のデュアルダイ構造で接続し、単一のプロセッサパッケージとして統合する設計が採用される見通しである。台湾メディアの工商時報やTrendForceのレポートによれば、この新しい統合チップは最大36コアのCPU、84コアのGPU、そして最大512GBの統一メモリ（Unified Memory）をサポートし、チップ間の相互接続帯域幅は毎秒1,000GBを突破すると推測されている。
Appleは昨年のMac Studioのアップデートにおいて、M4 Maxを搭載したモデルを発表したものの、最上位構成には新世代のUltraチップではなく前世代のM3 Ultraが採用された。この変則的な構成の背景には、M4世代におけるチップ間相互接続技術の製造上の制約が存在したと業界内で指摘されている。M5世代において新たなFusion Architectureが導入されたことで、歩留まりの改善と製造効率の向上が実現し、再びUltraクラスのチップが市場に投入される環境が整った。
TSMCのN3PプロセスとSoIC-mHがもたらす技術的ブレイクスルー
M5 Ultraの驚異的な性能向上を基盤から支えているのが、世界最大のファウンドリ企業であるTSMCの最先端製造技術である。今回のチップ製造においては、前世代からさらに微細化が進んだ3ナノメートルクラスのN3Pプロセスが採用されている。N3Pは同一の電力消費条件下において、従来の3ナノメートル技術と比較して約5%のパフォーマンス向上を実現し、逆に同一性能であれば電力消費を5%から10%削減することが可能だ。
製造プロセス微細化に加えて注目されるのが、TSMCの提供するSoIC-mH（System on Integrated Chips - molded Horizontal）と呼ばれる先進のパッケージング技術の導入である。SoIC-mHは、水平成型のアーキテクチャを採用し、無バンプ（no-bump）のハイブリッド接合技術を用いて、ウェハーレベルで複数のチップを直接統合する。これにより、基板上の配線距離が極限まで短縮され、信号伝送効率と放熱性能が飛躍的に向上する。
TechPowerUpの分析によれば、SoIC-mHの導入により、AppleはCPUとNPU（Neural Processing Unit）をGPUから物理的に分離し、必要に応じてそれぞれのコアを独立して拡張できる設計の柔軟性を獲得した。一枚の巨大なシリコンダイ（Reticle Limitの830平方ミリメートル付近）を製造する従来のアプローチは、微小な欠陥が全体の歩留まりを大きく低下させるリスクを伴う。複数の小さなダイを接続する新しいアーキテクチャへの移行は、製造コストの最適化という観点においても合理的な戦略である。
ローカルAI開発インフラとしての圧倒的な優位性
大規模言語モデル（LLM）の推論や機械学習の計算処理において、最大のボトルネックとなるのはプロセッサの純粋な計算能力ではなく、メモリの容量とその帯域幅である。Mac StudioがAI研究者やデータサイエンティストから高く評価されている最大の理由は、Appleシリコン特有の「統一メモリアーキテクチャ（Unified Memory Architecture）」にある。CPUとGPUが巨大なメモリプールを共有することで、データ転送の遅延を回避し、ローカル環境で極大のパラメーター数を持つモデルを高速に動作させることが可能となる。
具体的なユースケースとして、数千億パラメーター規模の巨大言語モデル（例えばMetaのLlama 3の大規模版など）をローカルで稼働させる場面が想定される。一般的なワークステーション環境ではGPUのビデオメモリ（VRAM）容量が枯渇して実行が困難な処理であっても、最大512GBの統一メモリを備えるM5 Ultraであれば、モデル全体をメモリ上に展開して高速な推論を行うことができる。これは機密性の高い企業データや未公開のプロプライエタリなデータセットを用いてファインチューニングを行う際、外部のクラウドサーバーにデータを送信せずに完結できるという強力なセキュリティ上の利点をもたらす。
M5 Ultraを搭載した新しいMac Studioは、この技術的優位性をさらに強固なものへと引き上げる。強化されたGPUベースのAIアクセラレータと巨大なメモリ領域の組み合わせは、独立したサーバーラックを必要とせずに、手元のデスク上で本格的なマルチモーダル処理を実行する環境を提供する。さらに、冷却効率に優れたアルミニウム製シャーシは、重負荷の推論処理を長時間連続で実行する際にも、サーバー用のハードウェア特有の騒音を発生させない。
ハードウェアの進化と呼応するように、ソフトウェア環境の最適化も進行している。2025年11月に公開されたmacOS Tahoe 26.2のアップデートでは、AI開発者向けの機能強化として、Thunderbolt 5を介したAIクラスターの構築機能が実装された。これにより、高価なRDMA対応のイーサネットカードや光通信モジュールを導入することなく、複数のMac Studioを連携させて計算リソースを拡張することが可能になっている。
競合他社とのマクロな比較分析と市場への影響
AI開発向けのハードウェア市場において、NVIDIAの提供するGPU（例えばRTX Ada世代のワークステーション向けグラフィックスカード）や、IntelのXeonプロセッサを搭載したハイエンド構成は、依然として業界の標準的なプラットフォームである。これらのシステムは、高い並列計算能力と成熟したCUDAエコシステムを背景に、データセンターから個人の研究開発環境まで幅広く採用されている。しかし、これらの分離型（ディスクリート）アーキテクチャでは、CPUとGPUの間でデータを転送するためのPCI Expressバスの帯域幅がボトルネックとなりやすい。
また、NVIDIAのワークステーション向けGPUにおいて、単一カードで搭載できるVRAMの容量には物理的およびコスト的な上限が存在する。複数のGPUを連結してVRAMを仮想的に拡張する手法は高額な初期投資を必要とし、一般的な開発者や小規模な研究所にとっては導入のハードルが高い。ここで、AppleのM5 Ultraを搭載したMac Studioが提供する「高帯域かつ広大なメモリ空間」という提案が、市場における特異なポジションを確立する要因となる。
単体のハードウェア製品としての性能競争にとどまらず、Mac StudioはAppleシリコンという独自のプラットフォーム戦略を武器に、NVIDIAやIntelが支配するAIインフラストラクチャ市場の隙間を的確に突いている。巨大なローカルモデルを動かすための要件を満たしつつ、導入コストと消費電力を低く抑えるこのアプローチは、特定用途のAIシステム開発を加速させる触媒となり、ハードウェアベンダー間の競争環境をより複雑化させるものである。
グローバルなRAM供給不足が及ぼす価格とスケジュールの懸念
M5 Mac Studioの性能に対する期待が高まる一方で、その生産体制と市場投入のタイミングには不確実な要素が存在する。BloombergのMark Gurman記者の報道によれば、Appleの次世代プロフェッショナル向けMacの生産はサプライチェーンの混乱による影響を受けており、発表がWWDCで行われたとしても、実際の市場投入は2026年10月までずれ込む可能性が指摘されている。
この生産遅延の主な要因として挙げられているのが、グローバル市場におけるDRAMの深刻な供給不足である。データセンターを運営するハイパースケーラー各社がAIインフラへの投資を急拡大させていることで、大容量メモリの需給が逼迫し、価格の高騰を招いている。AppleのCEOであるTim Cookも直近の業績発表において、サプライチェーンの柔軟性が低下しており、メモリの卸売価格が顕著に上昇している状況を認めている。
コンポーネント価格の上昇は、最終製品の販売価格に直接的な影響を及ぼす。Appleは現行のMac Studioにおいて、すでに大容量メモリのアップグレードオプションを一部廃止し、ベース価格を引き上げる措置をとっている。次世代モデルでは、ベースとなるストレージ容量を512GBから1TBへ引き上げるなどの仕様変更と引き換えに、エントリー価格自体が上方修正されるシナリオが有力視されている。
タッチスクリーン対応MacBookを見据えたエコシステムの拡張
ハードウェアの刷新と並行して、オペレーティングシステムであるmacOS 27の進化も、今後のAppleのデバイス戦略を読み解く上で重要な手掛かりとなる。今年のWWDCでは、ウィンドウの拡大縮小やジェスチャー制御、入力フィードバックなど、macOSにおけるタッチ対応機能の強化が発表されると予測されている。これは、将来的なタッチスクリーン搭載MacBookの投入に向けた、インターフェースの先行的な最適化プロセスである。
ノートPC市場において長らくタッチ対応を避けてきたAppleの方針転換は、ディスプレイおよび半導体サプライチェーンに新たな需要を生み出す。OLED（有機EL）ディスプレイの採用とタッチ機能の統合（On-Cell方式）が進むことで、ディスプレイ駆動IC（DDI）やタッチコントローラーIC、TDDIチップのアップグレードが必須となる。これらの特殊なチップ製造においても、TSMCの提供する16ナノメートル高電圧プロセス技術が採用される見通しである。
強力な演算能力を持つM5 Ultra搭載のMac Studioがデスクトップ環境での重厚な計算タスクを引き受ける一方で、タッチ対応のMacBookが直感的なインターフェースでそれを操作し連携する、という新しいコンピューティング体系が形成されつつある。高性能なハードウェアチップセットと独自のソフトウェア環境を完全に掌握するAppleのエコシステム戦略は、半導体製造を担うTSMCとの緊密な協業関係を基盤として、新たな市場開拓へと進展していく。
