現代文明は、地球上に張り巡らされた無数の銅線によって脈打っている。発電所から家庭のコンセント、さらには巨大データセンターの基板に至るまで、電気が流れる場所には常に銅が存在してきた。金属として優れた導電性を誇る銅は、過去一世紀以上にわたって電力輸送の主役を担い続けている。

その一方で、空を飛ぶドローンの完全電動化などが現実味を帯びるにつれ、この赤みを帯びた金属は「重さ」という物理的な制約を人類に突きつけている。銅の密度は約8.96 g/cm³であり、配線網の重量は機体の積載量や航続距離を直接的に削り取る要因となる。軽量かつ高強度な代替素材の探索は、次世代のモビリティ産業およびエネルギーインフラにおける最大の技術的課題の一つであった。この重力を克服する最有力候補として長年期待を集めてきたのがカーボンナノチューブである。

しかし、その夢の素材もまた、高い理想と厳しい現実の狭間で長く停滞していた。理論上の完璧さと現実の物質としての欠陥が衝突を繰り返し、実用化の道は閉ざされているように見えた。今、材料科学の壁に穿たれた小さな風穴が、長らく続いた銅の支配的な歴史を大きく書き換えようとしている。

AD

炭素のジレンマ:強靭な共有結合が抱える電子の枯渇

カーボンナノチューブは、六角形の網目状に結びついた炭素原子のシート(グラフェン)を丸めた円筒形の構造を持つ。共有結合によって強固に結びついた炭素のネットワークは、鋼鉄をはるかに凌ぐ引張強度と、銅の数分の一という圧倒的な軽さを併せ持つ。理論計算上、電子はナノチューブの軸に沿って極めて高い移動度で滑るように流れ、20から30 MS/m(メガジーメンス毎メートル)に達する導電性が予測されていた。

現実の実験室で合成されたマクロな繊維の導電率は、銅の約60 MS/mに対してわずか1から3 MS/m程度にとどまるのが常であった。この絶望的な落差の根本原因は、電気を運ぶキャリアとなる電子の絶対的な不足にある。

金属が優れた導電性を持つのは、原子の最外殻にある電子が特定の原子に縛られず、材料全体を自由に移動できる「自由電子の海」を形成しているからである。一方、グラフェンシートを丸めたカーボンナノチューブは、その巻き方(カイラリティ)によって金属的にも半導体的にも振る舞うという特異な性質を持つ。金属的な性質を持つナノチューブであっても、電子の状態を示すエネルギーバンドの構造上、電流の担い手となる状態密度が極めて低い。つまり、電子が走るための高速道路そのものは立派に整備されているにもかかわらず、そこを走るべき車の数が致命的に足りていない状態に陥っている。

このキャリア不足を補うため、材料科学者たちは「ドーピング」という手法に頼ってきた。電子を与えやすい化学物質(ドーパント)を外部から添加し、ナノチューブのネットワーク内に強引に電子を供給する試みである。だが、ここに越えがたい物理的なジレンマが存在した。純粋なナノチューブにドーパントを無理に押し込むと、炭素原子間の美しい規則性が乱され、層と層が反発して剥がれてしまう。最終的に得られるのは、高い導電性を持つ強靭な繊維ではなく、極めて脆く崩れやすい黒鉛層間化合物であった。強度を犠牲にすれば導電性が上がり、強度を保てば電気が流れない。この相反する性質の衝突が、実用化を阻む厚い壁となっていた。

間質空間への侵入:気相法が暴いた空間のハッキング

スペインのIMDEA Materials Instituteを中心とし、マドリード工科大学やサラゴサ大学のメンバーで構成される研究チームは、力ずくで構造をこじ開けるのではなく、幾何学的な「隙間」を巧みに利用するアプローチを採用した。彼らがScience誌に発表した研究の核心は、二重壁カーボンナノチューブ(DWCNT)の繊維構造と、気相を用いた静かな浸透プロセスの組み合わせにある。

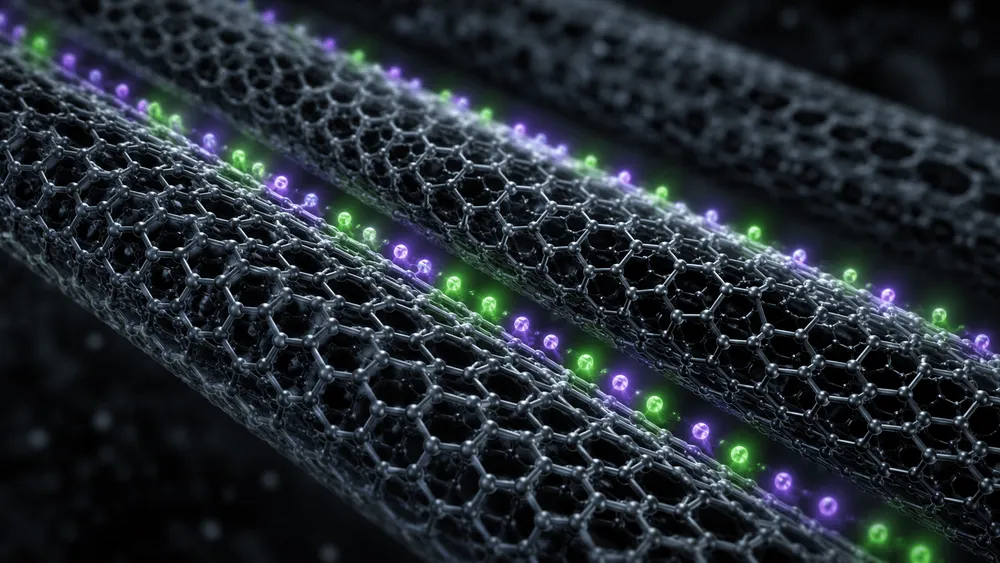

対象となった素材は、長いナノチューブが繊維の長軸方向に沿って高度に整列した束である。ここで、微視的な空間の構造を想像してほしい。箱の中に無数の球体を隙間なく詰め込もうとしても、球と球の間には必ず隙間が残る。同様に、円筒形であるナノチューブをどれだけ高密度に束ねても、チューブ同士の間には「間質空間」と呼ばれる微細な空間が生じる。さらに二重壁構造は、単層や多層のグラフェンと比較して炭素原子間に特有の間隔を形成し、外部の分子を受け入れやすい適度なゆとりを保持していた。

研究チームは、この隙間を狙ってテトラクロロアルミン酸イオン(AlCl₄⁻)を挿入した。従来の液相インターカレーション(液体中でのドーピング)では、溶媒の分子がドーパントとともにナノチューブの束に入り込み、溶媒の体積膨張や表面張力によって炭素の結合を引き裂く原因となっていた。気相挿入法(ガスフェーズ・インターカレーション)は、余分な溶媒分子を伴わず、純粋なドーパントのみを精密に送り込むことができる手法である。

研究チームは、繊維を塩化アルミニウムと塩素の蒸気中に24時間曝露した。気化された化合物は熱力学的な勾配に従って最も安定するエネルギー状態を探し求め、最終的にナノチューブ同士の隙間というシェルターへゆっくりと浸透し、所定の位置で帯電したAlCl₄⁻を形成する。

密度汎関数理論(DFT)を用いたシミュレーションと、エネルギー分散型X線分光法による緻密な解析により、イオンがナノチューブの内部空洞ではなく、チューブとチューブの間の間質空間に正確に配置されていることが確認された。構造を押し広げることなく、ナノチューブの束そのものの物理的サイズを維持したまま、余剰な電子だけを繊維全体に供給する。これは、既存の強靭な骨格を壊すことなく、空間の幾何学を利用して大量の電荷を注ぎ込むという離れ業であった。

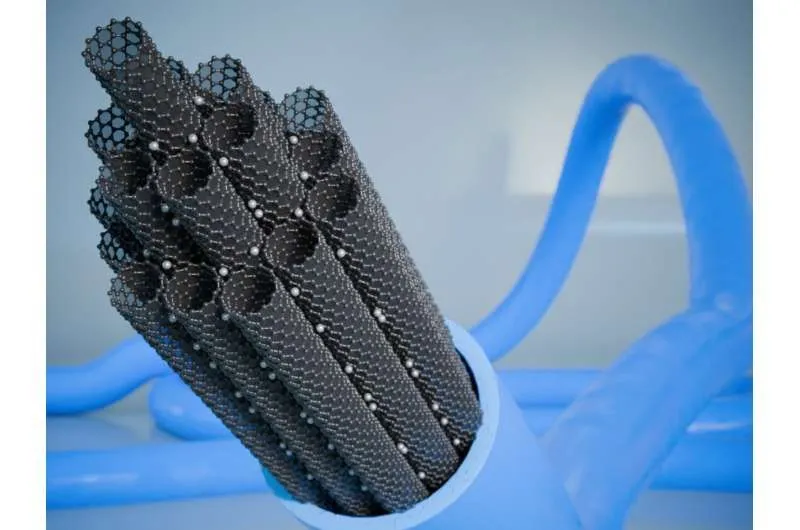

*イオンが挿入されたカーボンナノチューブ繊維の概念図。高度に整列したナノチューブ間の微細な空間にドーパントが入り込み、高い導電性を生み出す。 (Credit: IMDEA Materials Institute. *

AD

導電率17倍の衝撃:比導電率という真の指標が示す未来

この微視的な空間操作がもたらした物理的な変化は、圧倒的な数値となって現れた。ドーピングを施された繊維の導電率は、元の状態から平均して10倍、最高値を示した個別の繊維では17倍以上となる最大24.5 MS/mに達した。

この数値は、絶対的な導電率としては銅の約40%、アルミニウムの約70%に相当する。一見するとまだ純粋な金属には及ばないように思えるかもしれない。しかし、重量という要素を計算に組み込んだ瞬間、素材のヒエラルキーは完全に逆転する。

導電材料 密度 (g/cm³) 絶対導電率 (MS/m) 特徴と物性
銅 (Copper) 8.96 約 60 現代の標準的な配線材料。極めて重い。
アルミニウム 2.70 約 35 軽量だが、強度と体積に課題がある。
従来のCNT繊維 約 1.0 1〜3 鋼鉄に近い強度を持つが導電性に乏しい。
AlCl₄⁻ドープDWCNT 約 1.0 (推定) 24.5 銅の半分以下の重量で同等の電気を運ぶ。

ドープされたナノチューブ繊維は、金属成分を含んだ後でも極めて軽量である。密度で正規化した「比導電率」において、この新素材はついに銅の性能を凌駕した。さらに、炭素同士の強固な共有結合が維持されているため、引張強度はアルミニウムや銅を大きく引き離し、鋼鉄に肉薄する水準を保っている。同じ量の電流を運ぶために必要なケーブルの太さは2倍強になるものの、全体の重量は半分以下に抑えられ、強度は5倍に達する計算となる。

【Fig. 3 挿入位置】

概要文: ドープされたカーボンナノチューブ繊維の顕微鏡画像(左)と、エネルギー分散型X線分光法によってマッピングされたアルミニウムおよび塩素原子の分布(右)。 (Credit: A. I. de Isidro-Gómez et al., Science (2026). DOI: 10.1126/science.aeb0673)

空を飛ぶ血管:電動化社会のボトルネックを解消する

重量あたりの導電率が銅を超えるという事実は、物理的な制約に苦しむ複数の産業において劇的なパラダイムシフトを引き起こす可能性を秘めている。

最も直接的な恩恵を受けるのが航空宇宙およびモビリティ産業である。電気自動車(EV)にはすでに何キロメートルもの銅線が這い回っており、その重量は巨大なバッテリーパックの重さと並んで車両全体のエネルギー効率を下げる大きな要因となっている。eVTOL(電動垂直離着陸機)や次世代の完全電動航空機においては、1グラムの重量削減が航続距離の延長や積載量の増加に直結する。空間的な制約が比較的緩く、わずかに太い配線が許容される機体内部において、軽量で強靭なナノチューブ繊維は「空を飛ぶための血管」としての条件を完全に満たしている。

地上に目を向ければ、大規模な送電網への応用も視野に入る。長距離の送電線を空中に支える巨大な鉄塔は、ケーブル自体の重大な重量に耐えるために莫大な鋼材と建設コストを要求する。従来の架空送電線と比較して、重量が半分で強度が5倍のケーブルを実現できれば、鉄塔の間隔を大幅に広げ、インフラ整備のコストを劇的に削減することが可能になる。

電動化の波は、地政学的な資源の偏在という問題も孕んでいる。世界の銅需要が爆発的に増加する中、採掘の難易度は年々上がり、供給網の逼迫が予測されている。カーボンナノチューブの主原料は炭素であり、地球上で最もありふれた元素の一つである。スケーラブルな製造プロセスが確立され、安定した高導電性繊維の大量生産が可能になれば、特定の鉱物資源に過度に依存しない新しいエネルギー輸送のサプライチェーンが構築される。これは単なる配線の代替にとどまらず、エネルギーインフラの地政学的なリスクを根本から低減する道を開く。

AD

水分という残された障壁:実験室から社会実装への道程

このように無数の可能性を提示する研究結果であるが、解決すべき技術的課題は依然として残されている。最大の障壁は、挿入されたテトラクロロアルミン酸イオンの環境安定性である。

このドーパントは空気中の水分子と極めて反応しやすく、通常の環境下では時間が経つにつれて劣化し、導電性が低下していく性質を持つ。研究チームは、繊維全体を市販のケーブルシースに似たポリマーコーティングで密封することにより、5日間経過後も初期の導電率の80%を維持できることを実証した。しかし、実際のインフラや車両に組み込まれる配線には、数週間や数ヶ月ではなく、数十年という単位での過酷な環境下での耐用年数が求められる。

環境安定性の確保に向けては、二つのアプローチが並行して進められている。一つは物理的な遮断であり、より気密性の高いナノスケールの保護膜を繊維表面に形成する技術の確立である。もう一つは化学的なアプローチであり、テトラクロロアルミン酸イオンと同じようにナノチューブの隙間に綺麗に収まりつつも、水分子に対して不活性な新しいドーパント分子の設計である。IMDEA Materials Instituteの研究者たちは、この分野が直面する次の課題について強い楽観論を示しており、すでに産業界のパートナーと共同で実用化に向けた試験を開始している。

人類が電気を使い始めて以来、私たちの文明は常に「重い金属の鎖」に縛られてきた。空を目指す新たなモビリティも、地球を覆い尽くす送電網も、銅の重さという抗いがたい物理法則の檻の中にあった。炭素原子が織りなす極小の円筒と、そのわずかな隙間に忍び込んだイオンが突きつけたのは、純粋な炭素素材が銅の支配を打ち破るという紛れもない事実である。重力の軛を断ち切るこの新しい「炭素の血管」は、電化社会の風景を根本から塗り替えるための、最も確かな一歩となる。
