人類が直面するエネルギー転換という歴史的なうねりの中で、蓄電池は現代の社会インフラを支える中核技術となっている。電気自動車の動力源から、天候に左右される再生可能エネルギーを平準化する巨大な送電網の安定化設備まで、あらゆる場所でエネルギーを蓄え、放出する仕組みが求められている。現在その大半を担うリチウムイオン電池は、優れたエネルギー密度を持つ一方で、地政学的な偏在と供給網の脆弱性という拭いがたい影を背負っている。リチウムを採掘できる地域は限られており、需要の爆発的な増加は原材料価格の乱高下を頻繁に引き起こす。
この逼迫した状況に対する最も現実的かつ持続可能な解答は、地球の地殻や海洋に無尽蔵に溶け込んでいるナトリウムを活用することだ。ナトリウムイオン電池は、資源の枯渇や特定国への依存を心配する必要のない次世代のエネルギー貯蔵プラットフォームの最有力候補である。とりわけ、設置スペースや重量の制約が少ない定置用蓄電池（グリッドストレージ）の領域において、キロワット時あたりの導入コストを劇的に押し下げる可能性を秘めている。
ナトリウムイオン電池が直ちに社会へ実装されるわけではない。乗り越えるべき巨大な物理的・化学的な壁が立ち塞がっていた。それは、金属イオンとそれを運ぶ液体との間に生じる、極微の世界での激しい摩擦である。このほど、米国エネルギー省傘下の太平洋北西国立研究所（PNNL）の研究チームが科学誌『Nano Energy』に発表した論文は、多角的な分析手法を駆使してこの長年の壁を分子レベルの緻密な設計によって打ち破るものだ。
強固な護衛が引き起こす界面の渋滞。「溶媒和殻」という厄介な難題
電池の内部では、金属イオンが正極と負極の間を液体の海（電解液）を泳いで移動することで充放電が行われる。金属イオンは単独で泳ぐわけではない。むき出しのイオンは不安定であるため、周囲の溶媒分子がイオンを球状に取り囲み、「溶媒和殻」と呼ばれるミクロな保護層を形成する。
この現象は、要人（イオン）の周囲を屈強なボディーガード（溶媒分子）が隙間なく取り囲んで移動する姿に似ている。従来の電解液設計では、要人を安全かつ高速に運ぶために、ボディーガードを極めて強固に密着させていた。炭酸エチレン（EC）のような誘電率の高い溶媒がこの役割を担い、バルクの液体中を移動する間、この強固な陣形は完璧に目的を果たす。
問題は、目的地である電極の表面に到着した瞬間に発生する。イオンは充放電のために電極の結晶構造の内部へ入り込む必要があるため、ボディーガードたちは入り口で素早く散開し、要人だけを中へ通さなければならない。結合が強すぎると、溶媒分子はイオンから離れようとせず、電極の表面にそのまま衝突する。特に高電圧で動作するナトリウムイオン電池の正極は極めて酸化力が強く、一緒に引きずり込まれた溶媒分子は高電圧の負荷に耐えきれず連鎖的に分解してしまう。
この分解物は、カソード電解質中間相（CEI）と呼ばれる不均一で抵抗の大きな層を形成し、電解液そのものを浪費しながら電池の容量を削っていく。従来の炭酸エステル系電解液を用いた場合、この副反応によって実用的な条件下での寿命はわずか100から300サイクルで行き詰まっていた。
世界を覆う模索。局所高濃度電解液と競合技術の限界
このジレンマを解決するため、近年「局所高濃度電解液（LHCE）」という手法が試みられてきた。これは、イオンに結合しない特殊なフッ素系溶媒を大量に混ぜ込むことで、保護層を意図的に薄くするアプローチだ。LHCEは一定の成果を上げたものの、微小相分離という新たな副作用を生み出した。ミクロな視点で見ると液体の中に「溶媒が濃い部分」と「薄い部分」のムラができ、結果として自由になった溶媒分子が高電圧の電極表面で暴走し、完全な解決には至らなかった。さらに、高濃度の塩を用いることによる粘度の上昇と製造コストの高騰も、産業化への足枷となっていた。
一方で、世界中のトップ研究機関も別のアプローチでこの問題に挑んでいる。サウジアラビアのアブドラ王立科学技術大学（KAUST）は、特殊な添加剤を用いて界面の化学反応を妨害する手法を採用し、1200サイクルで90%の容量保持という優れた成果を報告している。この手法は添加剤と多様な正極材料との相性問題が複雑化しやすく、製造工程のチューニングが極めて難解になる。
中国科学院は、水系電解液の塩濃度を極限まで高めることで寿命を延ばす道を選んだ。水を使う性質上、発火の危険性がなく極めて安全だが、水の電気分解が起きるため電圧に3.3V付近という絶対的な上限が存在する。電圧の上限は蓄えられるエネルギー密度に直結するため、より高い性能を求める市場の要求と矛盾する。
| 電解液アプローチ | 開発主体・地域 | 電圧安定性 | サイクル寿命の報告値 | 抱える主要な制約 |
|---|---|---|---|---|
| 従来の炭酸エステル | 業界標準 | 中程度 (3.5V以下) | 100〜300サイクル | 強い溶媒和による副反応と早期劣化 |
| 局所高濃度 (LHCE) | 各種研究機関 | 高い | 300〜400サイクル | 微小相分離、高粘度、塩の高コスト |
| 高濃度水系 (Water-in-Salt) | 中国科学院 | 約3.3V | 1600時間で約90%保持 | 低い電圧限界、狭い動作温度範囲 |
| 非溶媒和添加剤 (NSA) | KAUST | 高い (4V以上) | 1200サイクルで約90% | 添加剤と多様な正極との相性問題 |
| メタ弱溶媒和 | PNNL | 高い (4.2V対応) | 500サイクルで80%保持 | 商用セル形式でのスケールアップ |
動的な連帯。矛盾を解き放つ「メタ弱溶媒和」のトリック
「運ぶ時はしっかりと守り、渡す時はすんなりと離れる」。この相反する要求を満たすため、PNNLのAn L. Phan博士を中心とする研究チームは、従来のアプローチを根底から覆す「メタ弱溶媒和電解質」という全く新しい概念を提示した。

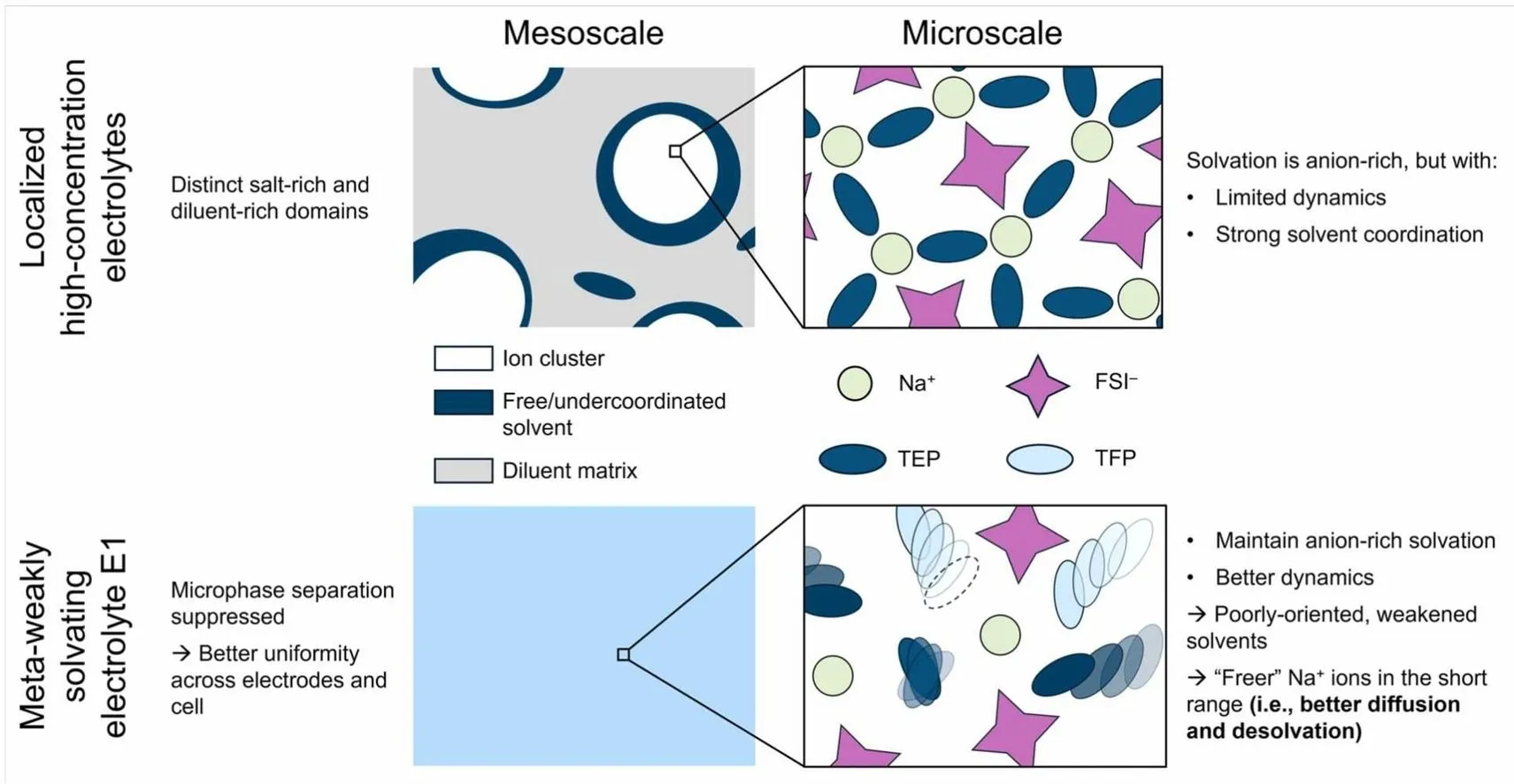

彼らのブレイクスルーの核心は、これまでLHCEで使われていた「全く結合しない溶媒」を、「ごく弱く結合する溶媒」であるトリス(2,2,2-トリフルオロエチル)ホスフェート（TFP）にそっくり置き換えたことにある。一見すると、結合する溶媒を増やせば再び殻が強固になってしまうように思える。しかし、ミクロの世界では直感に反する現象が起きた。
TFPを導入することで、溶媒分子がイオンの周囲に留まる時間が極端に短くなり、猛烈なスピードで別の溶媒分子と入れ替わる「高速な溶媒交換」が発生したのだ。これにより、イオンの周囲には常に溶媒が存在しているものの、個々の結合は極めて緩いという奇妙な状態が作り出された。ボディーガードがガッチリと腕を組んで要人を拘束するのではなく、走りながら次々と人が入れ替わる動的で柔軟な警護陣形のようなものである。
この環境下では、微小相分離という液体のムラが消滅し、電解液全体が均一になる。電極表面に到達したナトリウムイオンは、ほとんど抵抗なくボディーガードを脱ぎ捨て、スムーズに結晶内部へと入り込むことができる。
不可視の現象を暴く。多角的な分析アプローチが捉えた真実
この極小スケールで起きている劇的な変化は、人間の目では決して見ることができない。PNNLのチームは、仮説を立証するために7つの異なる最先端の分析手法を動員し、ナノスケールの物理現象を徹底的に可視化した。
核磁気共鳴分光法（NMR）は、電解液中のナトリウムイオンがどのような分子に囲まれているかを直接的に観測し、メタ弱溶媒和環境において意図した通りの動的な配位状態が形成されていることを証明した。電気化学インピーダンス分光法（EIS）による計測は、この緩い溶媒和殻が界面での電荷移動抵抗を顕著に押し下げていることを定量的に示し、イオンが電極へ潜り込む際のエネルギー障壁が激減したことを裏付けた。
さらに、50回の過酷な充放電サイクルを経た後の電極表面を、走査型電子顕微鏡（SEM）や透過型電子顕微鏡（TEM）を用いて観察した結果は決定的なものだった。従来の電解液でサイクルを重ねた電極は、溶媒の残骸が無秩序に堆積してボロボロに浸食されていたのに対し、メタ弱溶媒和電解質を用いた電極の表面には、極めて均一で薄い保護膜が形成されていた。X線光電子分光法（XPS）による化学組成の解析も、この保護膜が理想的な構造を保っていることを示しており、電解液の継続的な浪費が見事に食い止められていることが判明した。
結果として、4.2Vで動作する高電圧正極（NFM424）とハードカーボン負極を組み合わせたフルセルのテストにおいて、この新電解液は500回の充放電サイクルを経ても初期容量の80%を維持した。従来技術と比較して寿命を約2倍から5倍に押し上げる数値であり、ナトリウムイオン電池の実用化に向けた巨大なマイルストーンとなる。
サブ100ドルの攻防。定置用蓄電池市場を制するマクロ経済学
本研究が示した500サイクルでの80%容量保持というデータは、ナトリウムイオン電池が単なる基礎研究の対象から、確固たる商業的な候補へと脱皮したことを意味する。現在、欧州クリーンエネルギー技術観測所（CETO）などの機関は、2026年から2027年にかけてバッテリーパックの価格が1キロワット時あたり100ドルを割り込むと予測している。この「サブ100ドルの壁」は、再生可能エネルギーが化石燃料に対して完全に価格競争力を持つための重要な転換点である。
ナトリウムイオン電池がこの熾烈なコスト競争を勝ち抜くには、安価な原材料に頼るだけでなく、システム全体の均等化発電原価（LCOE）を引き下げる必要がある。LCOEを改善する最も確実な方法は、高電圧化によって一度に蓄えられるエネルギー密度を高め、同時に電池の寿命を劇的に延ばすことだ。PNNLが開発した電解液アーキテクチャは、高電圧における致命的な劣化メカニズムを分子レベルで無効化することで、この経済的な至上命題に対する直接的な回答を提示している。サプライチェーンの脱リチウム化を目指す国家や企業にとって、これほど強力なマクロ的意義を持つ技術革新は少ない。
実験室の熱狂からメガワット級の実装へ。残された未知の領域
PNNLの技術的飛躍は称賛に値するが、これが直ちに量産工場へ直結するわけではない。今回実証されたのは、温度が常に30度に保たれた、指先ほどの小さなコインセルによる結果である。実社会で運用されるメガワット級のシステムでは、分厚い電極が何層にも重ねられた巨大なパウチセルや角形セルが用いられる。そこでは、充放電に伴う内部の激しい温度勾配や、電極が膨張・収縮を繰り返すことによる機械的なストレスなど、コインセルでは顕在化しない新たな破壊のメカニズムが待ち構えている。
電池が使用されない状態でも時間とともに劣化が進むカレンダー寿命の検証や、氷点下から灼熱の砂漠までを想定した極端な温度環境下での振る舞いは未解明のままである。工業的な大量生産ラインにこの新しい液体を流し込んだとき、混合や注液のプロセスで想定通りの均一な品質が保てるかどうかも、エンジニアが乗り越えるべき巨大な壁となる。
本研究が切り拓いた地平は極めて広大である。これまで見えない手枷となっていた「強すぎる溶媒和」という長年の呪縛を、分子の動的な入れ替えという鮮やかな発想で解き放ったのだ。次世代のエネルギーインフラを支える無尽蔵のナトリウムが、いよいよその真価を発揮する瞬間が近づきつつある。
