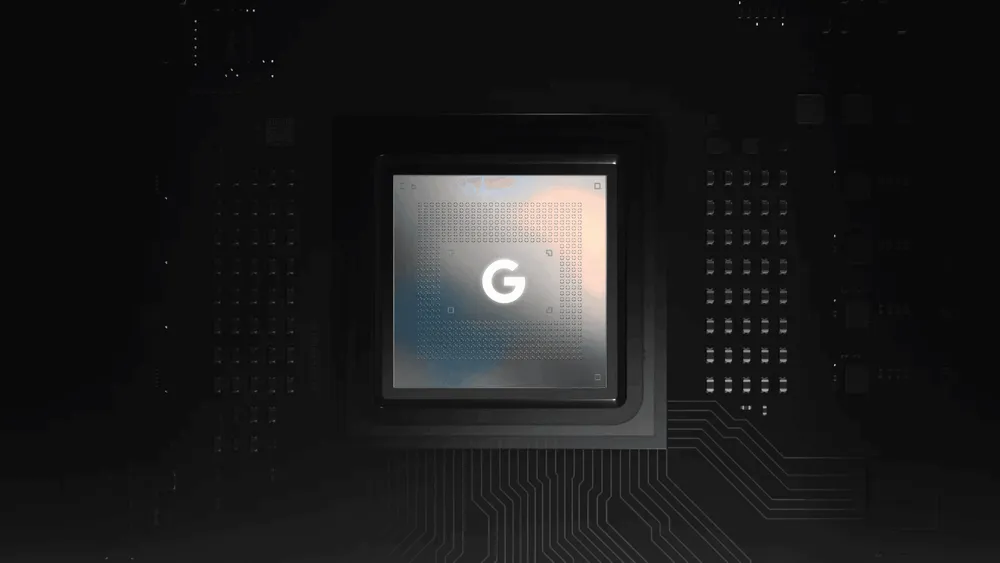

Googleが満を持して投入した最新スマートフォン「Pixel 10」シリーズがいよいよ本日発売となる。その核となる新チップ「Tensor G5」は、発表前から多くのテクノロジー愛好家の注目を集めてきた。Googleは「史上最大の性能向上」を謳う一方で、その詳細な技術仕様やベンチマーク結果については口を閉ざしてきた経緯がある。しかし、複数の独立したレビュー記事やベンチマークテストの結果が明らかになり、Tensor G5の全貌が見え始めてきた。
「TSMC 3nm」への歴史的移行、その真の狙い
Tensor G5における最大のトピックは、製造プロセスの歴史的な転換だろう。これまでSamsung Foundryで製造されてきたTensorチップが、ついに業界最先端を走るTSMCの3nmプロセスへと移行したのだ。これは単なる製造委託先の変更ではない。半導体における製造プロセスは、チップの性能と電力効率を決定づける根幹であり、この移行はTensorの設計思想そのものに大きな影響を与える。
元Googleのエンジニアとして、この決断の重みはよく理解できる。TSMCの3nmプロセスは、Appleの最新AシリーズチップやQualcommのSnapdragon 8 Eliteといった最高峰のチップセットが採用するものであり、Googleが電力効率と、長年の課題であった発熱問題に本気で取り組む姿勢の表れだ。実際、GoogleはPixel 10のバッテリー持続時間が「30時間以上」と、前世代の「24時間以上」から大きく向上したと謳っており、この製造プロセスの恩恵は大きいと考えられる。
CPU性能の深層：ベンチマークが示す「光と影」
GoogleはTensor G5のCPUが平均34%高速化したと発表しているが、その内部構成は実に興味深い。単なる性能競争ではなく、Googleならではの思想が垣間見える。
異例のコア構成とクロックアップの狙い
Tensor G5のCPUは、1つの高性能コア（Cortex-X4 @ 3.78GHz）、5つの中性能コア（Cortex-A725 @ 3.05GHz）、そして2つの高効率コア（Cortex-A520 @ 2.25GHz）という「1+5+2」構成を採用している。これは、前世代G4の「1+3+4」構成から大きく変更された点だ。
中性能コアを5つに増やすという判断は、日常的なマルチタスク処理能力の向上を重視した結果だろう。アプリの切り替えや同時利用といった、多くのユーザーが日々体験するであろう場面での快適性を優先した設計思想が見て取れる。また、Cortex-X4コアのクロック周波数を3.78GHzという驚異的な高さまで引き上げられたのは、紛れもなくTSMC 3nmプロセスの賜物である。
ベンチマーク結果を多角的に分析する
複数の海外メディアが報じたベンチマークテストの結果は、Googleの主張をおおむね裏付けている。Geekbench 6のシングルコアテストでは、Pixel 10 Pro XLがPixel 9 Pro XLから約16-18%の改善を見せている。マルチコア性能に至っては、Pixel 9のチップと比較して34%から39%の向上を記録しており、Googleの公称値とほぼ一致する。
Geekbench 6 CPUベンチマーク比較 (抜粋)
| モデル名 | シングルコアスコア | マルチコアスコア |
|---|---|---|
| Samsung S25 Edge | 3155 | 10049 |
| Pixel 10 Pro | 2322 | 6408 |
| Pixel 10 Pro XL | 2313 | 6225 |
| Pixel 9 Pro XL | 1993 | 4701 |
しかし、競合他社のチップと比較すると、依然として大きな差が存在する。SamsungのGalaxy S25 Edge（Snapdragon 8 Elite搭載）と比べると、Pixel 10 Pro XLのシングルコア性能は約28%低く、マルチコア性能は約37%低い。つまり、Pixel 10 Pro XLのCPUは、理論上の最高峰と比べると約2/3程度の性能に留まる。
この数値は、GoogleがTensorチップの設計において、純粋なピーク性能よりも「AI機能の最適化」と「日常使いでの快適性」を重視しているという、彼らの長年の主張を改めて裏付けるものだ。筆者としては、G5のマルチコア性能は幅広いアプリケーションを問題なく実行できるレベルに達していると評価できるが、もしGoogleがAndroid市場全体の性能リーダーを目指すのであれば、まだ道のりは長いと言わざるを得ない。
謎に包まれたGPU：Imagination PowerVRへの転換
Tensor G5で最も大きな変更点の一つが、GPUアーキテクチャの刷新だ。Googleは長年採用してきたArm MaliベースのGPUから、Imagination TechnologiesのPowerVR DXT-48-1536 GPUへと切り替えた。この変更について、Googleは「グラフィックス性能が向上した」としか述べていないが、その背景には、性能向上だけでなく、熱効率やAI機能との連携強化といった多角的な狙いがあると筆者は推測する。
ベンチマーク結果は、このGPU変更が一定の性能向上をもたらしたことを示している。3DMark Wild Life Extremeテストでは、Tensor G4と比較して約27%のピーク性能向上を記録した。これは目覚ましい進化であり、GoogleがGPUアーキテクチャの変更を躊躇しなかった英断の成果と言えるだろう。
しかし、このGPU性能向上には課題も伴う。Android Authorityのテストでは、Tensor G5のGPUは、前世代のMali GPUよりもはるかに早く発熱することが確認された。ストレステストの初期段階では優れた性能を発揮するものの、数分後には前世代と同程度のパフォーマンスに落ち着いてしまう傾向がある。これは、ゲームのような高負荷アプリケーションを長時間実行する場合、G5の性能向上の恩恵をフルに受けられない可能性があることを示唆している。
さらに、GPU性能においても競合との差は顕著だ。Galaxy S25 Ultra（Snapdragon 8 Elite搭載）は、Pixel 10 Pro XLの2倍以上のスコアを叩き出しており、テスト終盤での性能維持能力も優れている。また、G5のPowerVR DXT GPUは、Arm Mali GPUと同様にレイ・トレーシングをサポートしておらず、Googleもこの機能が有効ではないと明言している。モバイルゲームにおいてレイ・トレーシングはまだ必須ではないが、ハイエンド志向のユーザーにとっては、Tensorが「真のハイエンドゲーミングプラットフォーム」にはなりきれていないと感じる点かもしれない。
それでも、今回のGPUアーキテクチャ変更によって、主要なモバイルゲーム（原神、Diablo Immortal、COD Mobile Battle Royal、PUBG Mobileなど）は問題なく動作し、グラフィカルな不具合も確認されていない。Googleがベンチマークの数字以上に、実際のゲーム体験における安定性を重視した結果と評価できる。
Tensor G5の真髄：60%高速化した「第4世代TPU」
では、Googleは3nmプロセスの恩恵をどこに注ぎ込んだのか。その答えは明白だ。AI処理を担う「TPU（Tensor Processing Unit）」である。
オンデバイスAIがもたらす新次元の体験
Tensor G5の最大のハイライトは、間違いなくAI機能の中核を担うTensor Processing Unit（TPU）の進化だろう。Googleは第4世代TPUが前世代と比較して最大60%高速化されたと発表しており、これによりAI体験の質が劇的に向上すると期待される。これは、追加の演算ブロックと高クロック化の組み合わせによって実現されたものだ。
この大幅な性能向上は、「Gemini Nano」モデルを基盤とした20種類のオンデバイスAI体験を可能にしている。特に注目すべき新機能は以下の通りだ。
- マジックサジェスト デバイス上で常にバックグラウンドで動作し、関連するアプリの情報をスキャンする。例えば、メッセージング中にカレンダーのエントリを提案したり、航空会社との通話中にフライトの旅程を表示したりする。これは、ユーザーの行動を予測し、文脈に応じた情報を提供する、真に「賢いアシスタント」への第一歩と言えるだろう。ただし、初期レビューでは一部機能の動作に不安定さも見られた。
- カメラコーチ: 写真撮影が苦手なユーザーのために、AIが撮影方法をガイドする機能だ。被写体にカメラを向けると、ショットを構成するためのステップバイステップの指示が表示される。これは、誰でもプロのような写真を撮れるようにすることを目指したものだ。ただし、初期段階ではAIが指示通りの構図になっているかを正確に認識できないという課題も指摘されている。
これらの新機能は、既存のPixel独自の機能群に加わり、PixelのAIエコシステムをさらに豊かにする。GoogleはPixel Dropアップデートを通じて定期的に新機能を追加しており、今後もそのリストは増え続けるだろう。
Googleは、単にベンチマークで高いスコアを出すだけでなく、ユーザーが日常的にAIの恩恵を感じられるような、実用的な機能を重視している。特に、「Matformer Model Architecture」と呼ばれる新しいモデルアーキテクチャの採用は興味深い。これにより、モデル全体をDRAMにロードすることなく、必要なパラメータをフラッシュストレージから細かく呼び出すことが可能になり、AI処理の応答性と品質を向上させている。
一部の初期レビューでは、AIによる望遠処理が「まるでフォトショップで加工したみたいに」見えるという指摘があった。これは、AIによる画像処理が非常に強力で、現実離れした完璧さを生み出す場合があることを示している。GoogleのAIは、単なる画質の改善に留まらず、ユーザーの「見え方」そのものを積極的に調整する段階に入ったと言えるだろう。
バッテリー持続時間と充電速度：実用性を高める進化
Tensor G5の電力効率向上は、バッテリー持続時間にも良い影響を与えている。Pixel 10 Pro XLは5,200mAhのバッテリーを搭載し、Pixel 10 Proは4,870mAhを搭載している。Googleは、Pixel 10 Pro XLが45WのUSB-C高速充電に対応し、約30分で最大70%まで充電可能であると主張する。
バッテリー持続時間に関するテスト結果は、まだ最適化の余地があることを示唆している。動画のテストでは、Pixel 10 Proが17時間11分、Pixel 10 Pro XLが18時間3分の動画再生に耐えた。これは前世代のPixel 9（19時間7分）やPixel 9 Pro XL（18時間45分）と比較して、わずかに劣る結果となっている。対照的に、Samsung S25 Edgeは20時間27分を記録しており、バッテリー持続時間では競合に一日の長がある 。
しかし、充電技術に関しては、Qi2規格への対応が注目に値する。Pixel 10シリーズは、Pixel Snap Charger（別売）を使用することで、Qi2対応の最大15W（Pixel 10 Pro）および25W（Pixel 10 Pro XL）のワイヤレス充電に対応する 。これは、AppleのMagSafeと同様の磁気アラインメント充電をAndroidデバイスで実現するものであり、利便性を大きく向上させるものだ。
Tensor G5はPixelをどこへ導くのか
Google Tensor G5は、スマートフォンの進化の方向性について、私たちに重要な問いを投げかけているチップだ。
ベンチマークスコアという絶対的な指標で見れば、Tensor G5は依然としてトップランナーではない。CPUもGPUも、競合の最新チップには一歩及ばない。しかし、GoogleはそのリソースをAI処理能力の向上に集中的に投下した。その結果、これまでのスマートフォンでは考えられなかったような「賢い」体験が、より身近なものになろうとしている。
発熱問題の改善という基礎体力の向上を果たしつつも、Googleは性能競争の土俵から降り、AIという独自のリングで勝負を挑んでいる。筆者は、この戦略こそがPixelの存在価値を際立たせると考える。多くのユーザーにとって、日常的な操作でコンマ数秒の差を体感することよりも、AIがもたらす魔法のような利便性の方が、より大きな価値を持つ時代が来るのかもしれない。
Pixel 10とTensor G5の組み合わせは、スマートフォンの未来が単なる「速さ」の追求だけではないことを示す、重要な一歩となるだろう。
