光の粒である光子は、宇宙空間を飛び交う過程でそれぞれが独自の歴史や揺らぎを背負って移動している。しかし、遠隔地の量子コンピュータ同士を結びつけ、絶対にハッキング不可能な通信網「量子インターネット」を構築するためには、物理法則の極限に挑むような恐ろしいほどの均一性が要求される。それは例えるなら、寸分違わぬ姿と振る舞いを持つ完全なクローンを、極低温の真空チャンバーの中から毎秒数千万回のペースで途切れることなく射出し続けるような離れ業である。
科学者たちは長年、数ナノメートルサイズの微小な半導体の結晶構造である「人工原子（量子ドット）」を利用し、この極めて困難な光子の生成を試みてきた。だが、そこには物理学的な厚い壁が立ちはだかっていた。ノイズのない純粋な光子を生み出せるのは、「930ナノメートル」という近赤外線の波長帯に事実上限定されていたのだ。この波長の光は、世界中に張り巡らされた既存の光ファイバー網を通ればまたたく間に散乱して失われ、現代の通信技術の根幹をなすシリコン材料には真っ黒な壁にぶつかるように吸収されてしまう。
「通信インフラの波長で、完璧な量子光を放つことは不可能なのか」。この長く科学者たちを悩ませてきた難題に対し、デンマークのニールス・ボーア研究所（Niels Bohr Institute）のLeonardo MidoloとMarcus Albrechtsenらが率いる国際研究チームが、パラダイムシフトとなる解答を提示した。彼らは既存のインフラでそのまま利用できる1300ナノメートル帯において、極限の均一性を持つ光子を毎秒4000万個以上のレートで生成することに成功した。本稿では、『Nature Nanotechnology』誌に発表されたこの画期的なブレイクスルーの深層と、社会に与えるマクロなインパクトを解き明かす。
量子インターネットを支える「区別不可能な光子」の条件
量子情報科学の世界において、光子は情報を遠くへ運搬するための究極の乗り物である。しかし、光の粒をランダムに一つずつ撃ち出すだけでは、要求される厳しい水準を満たさない。量子暗号通信（QKD）や、複雑な回路を必要とするフォールトトレラント（誤り耐性型）量子計算を大規模に実行するためには、放出される光子同士が完全に「区別不可能（Indistinguishable）」でなければならないのだ。
この概念は、私たちの日常的な物理感覚では直感的に捉えがたい。ビリヤードの球であれば、同じ製造工程を経た白球であっても、表面の微細な傷や僅かな質量の差で明確に判別がつく。しかし量子の世界では、エネルギーや偏波といった属性が完全に一致した二つの光子が光学素子（ビームスプリッターなど）で出会うとき、彼らは「干渉」を起こし、一つの運命を完全に共有するようになる。ホン・オウ・マンデル効果（HOM効果）と呼ばれるこの量子的干渉こそが、遠隔地にある量子ビット同士を絡み合わせるための決定的な鍵となる。
この極限の均一性を生み出すための光源として、最高峰の性能を示してきたのが「量子ドット」である。数万個の原子から構成されるこの微小な構造体は、電子を三次元の狭い領域に閉じ込め、外部からレーザーのパルスを当てるたびに一つずつ規則正しく光子を放出する。しかし、この精巧なミクロの装置は、周囲の環境変動に対して極めて敏感に反応してしまうという脆弱性を抱えていた。少しでも周辺の電場が揺らげば、発光する光子の特性が変化し、もはや「区別不可能」ではなくなってしまう。
波長の呪縛。930ナノメートルの箱庭とシリコンの壁
量子ドット技術の実用化には長年、物理特性と現実の通信インフラの板挟みとなるジレンマが付きまとっていた。
最も技術的に成熟しているインジウムひ素（InAs）の自己組織化量子ドットは、その特性がピークに達する発光波長が930ナノメートル付近に固定されている。この波長域であれば、基礎実験を行う光学定盤の上で申し分ない性能を発揮する。欠陥の少ない結晶構造のおかげで、放出される光子は非常に高い純度とコヒーレンスを保ち続ける。しかし、実験室の隔離された環境から現実世界のインフラへ持ち出そうとした瞬間に、その力は急速に失われてしまう。
私たちが日常的に利用しているインターネットの大容量データは、光ファイバーの中で最も光の減衰が少ない1300〜1550ナノメートル（Oバンド〜Cバンドと呼ばれる通信波長帯）の光に乗せて送られている。さらに、光の経路をナノスケールで制御する微細回路「シリコンフォトニクス」において、主役であるシリコンは1100ナノメートル以下の波長の光を激しく吸収してしまう性質を持つ。つまり、930ナノメートルで生成された完璧な光子は、既存の通信網では長距離を進む前に散乱して消え去り、現代の半導体技術の結晶であるシリコンチップにも乗せることができない。結果として、実験室の中だけで機能する芸術品にとどまっていた。
波長を通信帯の1300ナノメートル付近へ無理に引き伸ばそうとする試みは過去に何度も行われてきた。ドットの物理的なサイズを大きくすることで、発光波長をシフトさせるアプローチである。だが、これを実行すると直ちに「電荷ノイズ」という魔物が目覚める。ドット周辺の結晶界面に生じた欠陥や、わずかな電場の揺らぎが、放出される光子のエネルギーを毎回ランダムにずらしてしまう現象（スペクトル拡散）が起きるのだ。結果として生み出されるのは、特性が毎回異なる光子の群れであり、量子的には使い道のないノイズだらけの光に成り下がっていた。
もう一つの解決策として、930ナノメートルで生成した光子を、非線形結晶を用いた巨大な周波数変換器にかけて1300ナノメートルへ無理やり変換する手法も存在する。しかし、このシステムは装置全体が部屋を占拠するほど巨大化する上に、変換プロセスで大量の光子を喪失してしまう。これでは、量子ネットワークの実用的なスケールアップを根本から阻害してしまう原因となっていた。
電荷ノイズを封じ込める「1300ナノメートルの人工原子」のメカニズム
光ファイバーの規格に完全に適合する1300ナノメートルの波長で、なおかつ930ナノメートルと同等の極限のコヒーレンス（均一性）を維持する量子ドットを生み出すこと。この一見して矛盾する難題を突破したのが、Midoloらのチームとドイツのボーフム・ルール大学の材料科学者たちによる共同研究である。
彼らが『Nature Nanotechnology』誌で提示した解答は、極めて精緻な材料の積層技術と、量子ドットを電磁気学的に保護する環境の構築にある。
第一の突破口は、発光波長を1300ナノメートルの「Oバンド（Original telecom band：1260〜1360nm）」へ引き伸ばす結晶成長の極限的な最適化である。研究チームは、インジウムひ素の量子ドットの上に、厚さ7ナノメートルのインジウムガリウムひ素（In0.3Ga0.7As）による「ひずみ低減層（Strain-Reduction Layer）」を被せた。異種の物質を重ね合わせると通常は結晶の界面に微細なひずみや欠陥が生じ、それがノイズの温床となる。しかし、ボーフム・ルール大学のチームは分子線エピタキシー（MBE）成長のプロセスにおいて、イオンゲッターポンプ等を用いて不純物を徹底的に排除し、欠陥のない滑らかな界面を形成することに成功した。完成したドットは高さ5.2ナノメートル、幅20ナノメートルという微小空間に約3万個の原子を規則正しく配列した構造となっている。
第二の突破口が、電荷ノイズの徹底的な封じ込めである。彼らはこの量子ドットを「p-i-nダイオード」と呼ばれる半導体接合の真ん中（不純物を含まない真性層）に配置した。これは外部から吹き荒れる電磁気的な嵐を遮断する防音シェルターの中に、人工原子を隔離するような構造設計である。このシェルターに数十ミリボルト単位の微小なゲート電圧をかけて周辺の電荷環境を強制的に安定させることで、光子のエネルギーがふらつくスペクトル拡散を完全に鎮めきった。
さらに、この隔離されたドットをガリウムひ素で作られた「フォトニック結晶導波路」に組み込んでいる。微細な穴が規則正しく空いた吊り橋のようなこの微小構造は、パーセル効果（Purcell enhancement）と呼ばれる物理現象を引き起こす。これにより、ドットから放出された光子は周囲の無関係な方向へ逃げることなく、特定の導波路モードへと強制的に導き出される。発光プロセス自体が高速化されることで、周囲の残留ノイズが光子の状態をかき乱す隙を奪い去ることに成功した。
毎秒4170万個の双子。データが語る圧倒的パフォーマンス
この緻密な工学的手法がもたらした成果は、実測データによって鮮明に裏付けられている。
| 評価指標 | 従来技術（930nm + 波長変換） | 競合技術（通信波長のSi欠陥等） | 本研究（Oバンド直接発光量子ドット） |
|---|---|---|---|
| 発光波長 | 1300-1550 nm (変換後) | 1300-1550 nm | 1300 nm (直接発光) |
| 単一光子純度 (g(2)(0)) | 低下しやすい | やや高い | 0.061 (極めて高い) |
| システム効率 / 損失 | 変換プロセスで甚大な損失 | 効率が極端に低い (<50%) | 高い (直接統合可能) |

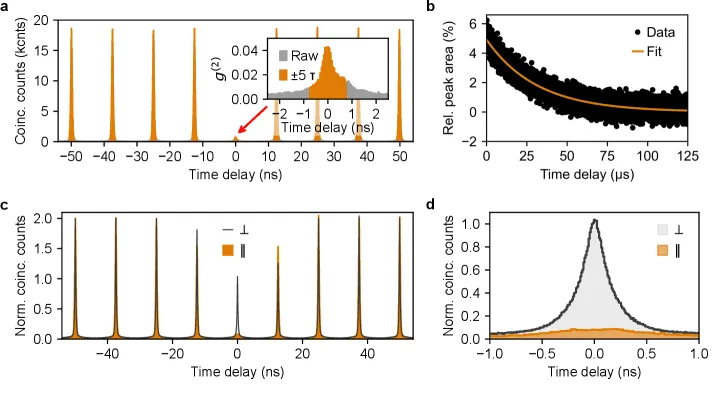

| コヒーレンス (HOM可視性) | 波長変換に依存し不安定 | 長い寿命とノイズで崩壊 | 92% (純粋デフェージングモデル) |
測定結果によると、このデバイスは80 MHz（毎秒8000万回）の共鳴レーザーパルス照射に対し、41.7 MHz（毎秒約4170万個）のレートで単一の光子を生成し続ける。ファイバーへの結合効率等を考慮しても、通信波長帯の光源として記録的な明るさである。
最も特筆すべきはその光子の均一性（コヒーレンス）である。光子の発光エネルギーのばらつきを示す光学線幅を測定したところ、物理的な限界（自然放出寿命から定まる究極の下限）に対してわずか「8%」広いだけという、トランスフォーム・リミット（フーリエ変換限界）に極めて近い値を叩き出した。
連続して放出される光子同士の区別不可能性を検証するホン・オウ・マンデル干渉計のテストにおいても、生データ（raw visibility）の段階で83.8%という数値を記録した。さらに、純粋なデフェージングモデル（位相緩和のみを考慮した物理モデル）に基づき解析すると、放出される光子の92%以上が完全に同一であることが確認された。通信波長帯において、これほど高レートかつ高純度で連続生成される「完璧な双子」の光子は過去に例を見ない。
世界を覆う光ファイバー網が量子ネットワークに化ける日
この発見がマクロな量子テクノロジー産業にもたらす構造的優位性は計り知れない。
最大のインパクトは、「商業用シリコンフォトニクス」および「既存の光ファイバー網」とのネイティブな互換性を完全に獲得したことにある。従来の930ナノメートル光源では原理的に不可能だった、量産型のシリコンチップ上への直接実装が視野に入ったのだ。巨大で高価な波長変換装置を介することなく、データセンターのサーバーラックや都市規模の光ファイバー網に、そのまま量子光源を接続するプラグアンドプレイの基盤が整ったのである。データセンター内に敷設された低損失な光ファイバーを活用し、冷却機構を備えた単一のラックスペースから都市全体へ量子暗号鍵を配信するような次世代アーキテクチャが、いよいよ現実味を帯びてくる。
折しも、ドイツと中国の合同研究チームが「時間ビン符号化（Time-bin encoding）」を用いて、量子ドットからの光子を120キロメートル以上の光ファイバーで安定的に伝送し、約15 bits/sのセキュアキーレートを達成したという別の研究成果も報告されている。時間ビン符号化とは、光子の「到着タイミング（早いか遅いか）」に量子情報を乗せる技術である。光ファイバーを長距離伝送する際、偏波（光の波の振動方向）を用いた符号化は温度変化や微小な振動で容易に乱れてしまうが、時間ビン符号化はそうした環境要因の変動に対して極めて高い耐性を持つ。
Midoloらの超高コヒーレントな1300ナノメートル光源が、こうした時間ビン符号化技術や長距離伝送のシステムと結合すれば、通信のボトルネックは劇的に解消される。都市間をまたぐデバイス非依存の量子暗号通信（DI-QKD）や、極めて損失耐性の高い光量子コンピューティングのインフラ構築が一気に加速し、ハッキングが物理法則上不可能な通信網が既存のシステム上で稼働し始めるだろう。
残された技術的ハードルと未来への展望
一方で、クリアすべき未解明の領域（Research Gaps）も明確である。
現在の成果は単一の卓越した量子ドットの制御を実証した段階にとどまっている。実用的な巨大な量子コンピュータや長距離量子リピーターを構築するためには、同一のシリコンフォトニクス・チップ上に数百から数千の量子ドットを集積し、それらの発光波長を極めて高い精度で互いに共鳴させる必要がある。自己組織化による結晶成長は本質的にナノスケールのサイズばらつきを伴う。これをマイクロ転写印刷（micro-transfer printing）やウェハ接合といった異種材料集積技術を用いていかにスケーラブルに統合し、個々のドットの共鳴周波数を電気的・光学的に独立してチューニングするかが、次の巨大な技術的ハードルとなる。
長きにわたって研究者たちを苦しめてきた波長の呪縛はついに解かれた。見えない量子の振る舞いを、私たちが日常的に使うインフラに直接乗せるための最も困難なピースが定位置に収まったのである。人類が光ファイバーを通じて絶対に傍受されない通信を行い、膨大な計算リソースをやり取りする未来は、確かな物理的基盤の上に立ち上がろうとしている。
