現代のエレクトロニクスは、徹底的な微細化の歴史を歩んできた。あらゆる情報端末の計算資源が指先ほどのシリコンチップに詰め込まれる現代において、回路基板の表面を注意深く観察すると、ナノスケールの恩恵から完全に取り残された無骨な部品群が鎮座していることに気づく。インダクター（コイル）である。
19世紀にマイケル・ファラデーが電磁誘導の法則を発見して以来、インダクタンスという物理量は「電流の変化を磁束として空間に蓄積する」ことで得られてきた。この原理に依存する限り、大きなインダクタンスを得るためには必然的に多くの巻き線と広い断面積、つまり物理的な「体積」が必要になる。特に生体信号や環境ノイズなどの低周波信号を扱う回路において、インダクターを半導体の平面プロセス（CMOS技術）に完全に統合することは極めて困難である。チップ上で平面的に渦巻き状の配線を描いたとしても、インダクタンスの値を稼ぐために莫大なチップ面積（フットプリント）を浪費してしまい、製造コストの採算が合わなくなる。そのため、現在でも大きなインダクタンスが必要なアナログ回路では、外付けのチップ部品として物理的なコイルを実装する手法が主流となっている。
空間の体積に依存するという物理的な制約を、根底から覆すことはできないのか。理化学研究所、名古屋大学、東北大学の共同研究チームは、この歴史的な問いに対して全く新しい解答を提示した。彼らが着目したのは、構造としての巻き線ではなく、物質内部の電子が織りなすダイナミクスである。研究チームは、分子性モット絶縁体を用いた「メモリスタ」という特殊な素子において、外部コイルを一切用いることなく最大10万ヘンリーを超える巨大なインダクタンスが発現する現象を実証した。これは、電子回路の設計思想を根本から書き換える可能性を秘めた発見である。
渋滞する電子が慣性を生む。モット絶縁体に仕掛けられたヒステリシスの罠
今回研究チームが調査対象に選んだのは、ニッケルイオンと臭素イオンが一列に連なった一次元鎖構造を持つ分子性モット絶縁体「[Ni(chxn)2Br]Br2」である。
通常の金属であれば、電子は結晶格子の中を自由に動き回ることができる。しかし、モット絶縁体においては電子同士の強い反発力（クーロン斥力）が働き、互いの動きを封じ込めてしまう。これを日常の風景に例えるなら、一車線しかない狭い道路で、車が互いに車間距離を詰めすぎて身動きが取れなくなった大渋滞の状態に近い。バンド理論という古典的な物理学の枠組みでは金属になるはずの物質が、電子同士の相関というミクロな相互作用によって完全な絶縁体へと変貌している状態である。

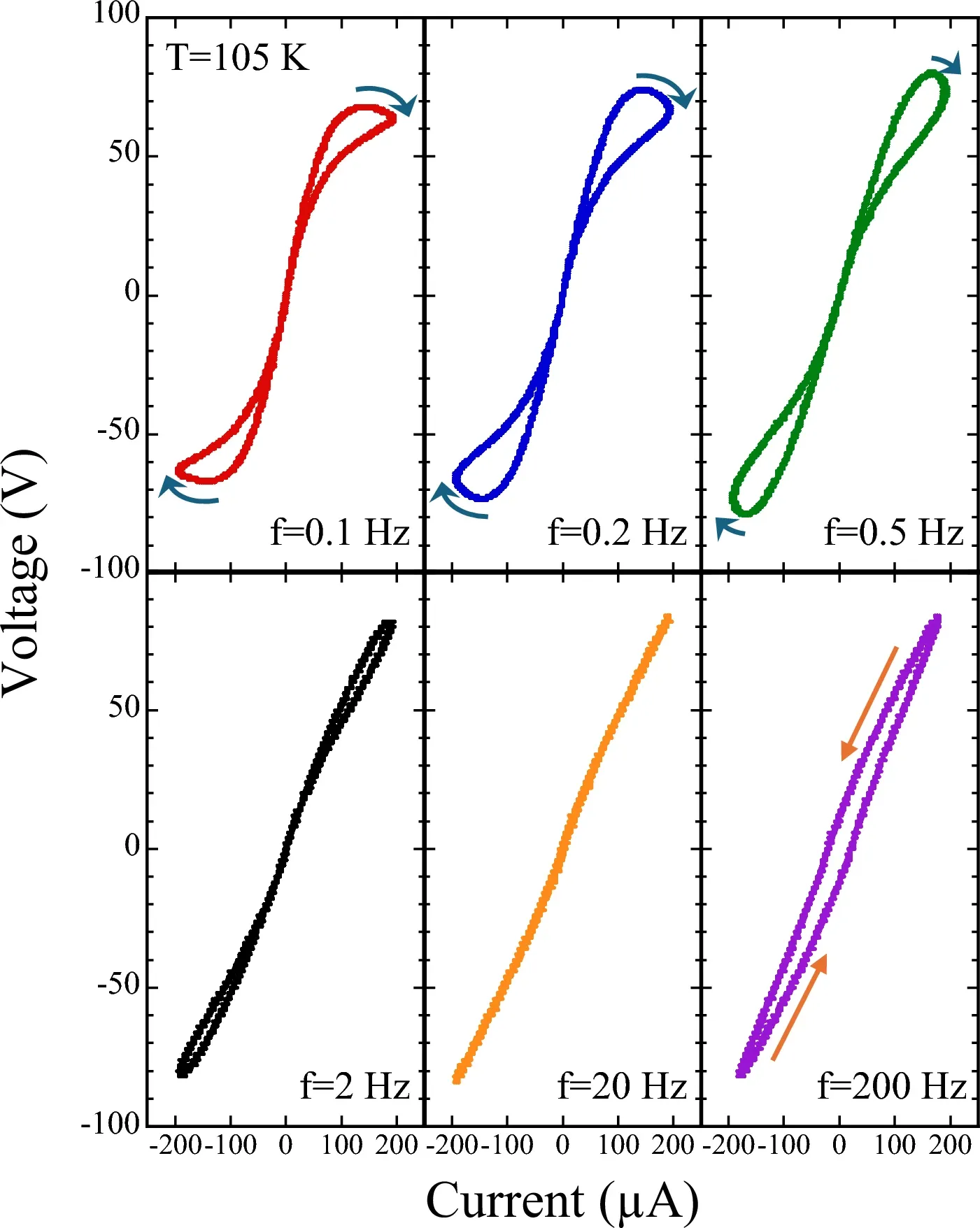

この完全な絶縁状態に対して強い直流電圧（バイアス）を印加すると、強固な電子の渋滞に局所的な突破口が開き、電流が非線形に流れ始める。このとき、電流と電圧の関係を測定すると、電圧が上昇しているにもかかわらず電流が減少する「負性抵抗」という特異な現象が観測される。さらに、一定の交流電流を印加してその応答を調べると、過去に流れた電流の履歴によって現在の抵抗値が動的に変化する「ヒステリシス」という記憶効果が現れた。過去の電気的な履歴を記憶して抵抗値が変わる素子はメモリスタと呼ばれ、電圧と電流のグラフ上で原点を交差する8の字型の軌跡（ピンチドヒステリシスループ）を描く。
ここからが本研究の中核である。研究チームは、この分子性メモリスタに生じる遅い電子ダイナミクスが、巨視的に見るとコイルと全く同じ「インダクタンス」の振る舞いを見せることを見出した。
インダクタンスとは直感的に言えば、電気回路における「慣性」である。重い荷車を動かそうとするとき、最初は強い力が必要だが、一度動き出すと今度は止めるのが難しくなる。物理的なコイルの場合、この慣性は磁束の変化に伴う逆起電力によって生み出される。しかし、今回の分子メモリスタには磁場を蓄える空間が存在しない。その代わり、一次元鎖の中を移動する電子の遅い緩和時間と履歴への依存性が、外部の回路から見ると「電流の変化を妨げようとする巨大な慣性」と全く同じ働きをしているのである。物理学において、このように微視的な要素の相互作用が集まって全く別の巨視的性質が現れる現象は「創発（Emergence）」と呼ばれる。
電磁誘導を凌駕する10万倍のスケール
この「創発インダクタンス」の大きさを定量的に評価するため、研究チームはインピーダンス分光という手法を用いた。交流電圧の周波数を微細に変化させながら、物質が持つ純粋な抵抗成分と、波のタイミングをずらすリアクタンス成分（コイルやコンデンサ的な性質）を分離して測定する技術である。
直流バイアスをかけない状態では、この物質はごくわずかな静電容量（コンデンサ的な性質）しか示さない。ところが、40ボルトの直流バイアスを印加した途端、測定データの複素平面上に強い誘導性（コイル的な性質）を示す巨大な円弧が出現した。測定機器の配線などが持つ不要な寄生インダクタンスは常に存在するが、その値はマイクロヘンリーからナノヘンリーの微小な領域に留まる。今回観測されたインダクタンスは、特定の電圧をかけた時にのみ発現しており、配線のノイズなどではなく物質内部から生じている明白な証拠といえる。
驚くべきはその数値である。バイアス電圧や温度の条件を最適化することで、そのインダクタンスは90ケルビンにおいて最大145 kH（14万5000ヘンリー）に到達した。通常の電子機器に搭載されるミリメートルサイズのコイルが持つインダクタンスは、せいぜいマイクロヘンリーからミリヘンリーの単位である。単純計算で通常のコイルの約10万倍から1億倍近い値が、わずか1ミリメートル強の単結晶から生み出された計算になる。もし14万ヘンリーのインダクタンスを従来の銅線の巻き線で実現しようとすれば、巨大なビルディングに相当する体積が必要になるだろう。
| 比較項目 | 従来型インダクター（コイル） | 分子メモリスタ（創発インダクタンス） |
|---|---|---|
| 物理的起源 | 空間の磁束（電磁誘導） | 電子の遅いダイナミクスとヒステリシス |
| インダクタンスの規模 | μH 〜 mH オーダー | 10,000 〜 100,000 H オーダー |
| サイズ依存性 | 大きい（小型化すると性能が著しく低下） | 極めて小さい（物質固有の性質に依存） |
| 発現の条件 | 巻き線構造と面積の確保 | バイアス電圧の印加と負性抵抗 |
沈黙する回路が鼓動を始める。コンデンサとの共振が証明したコイルの不在

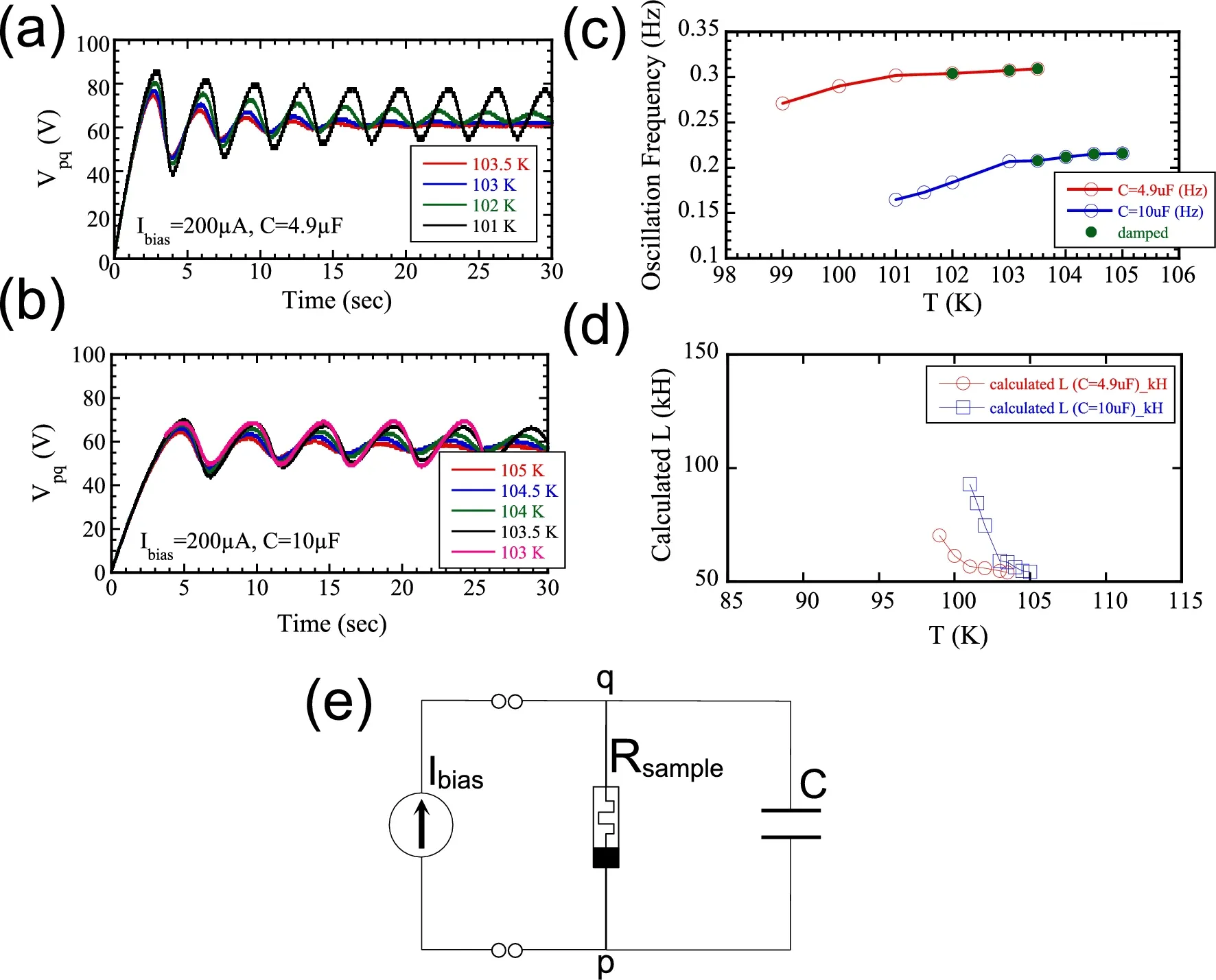

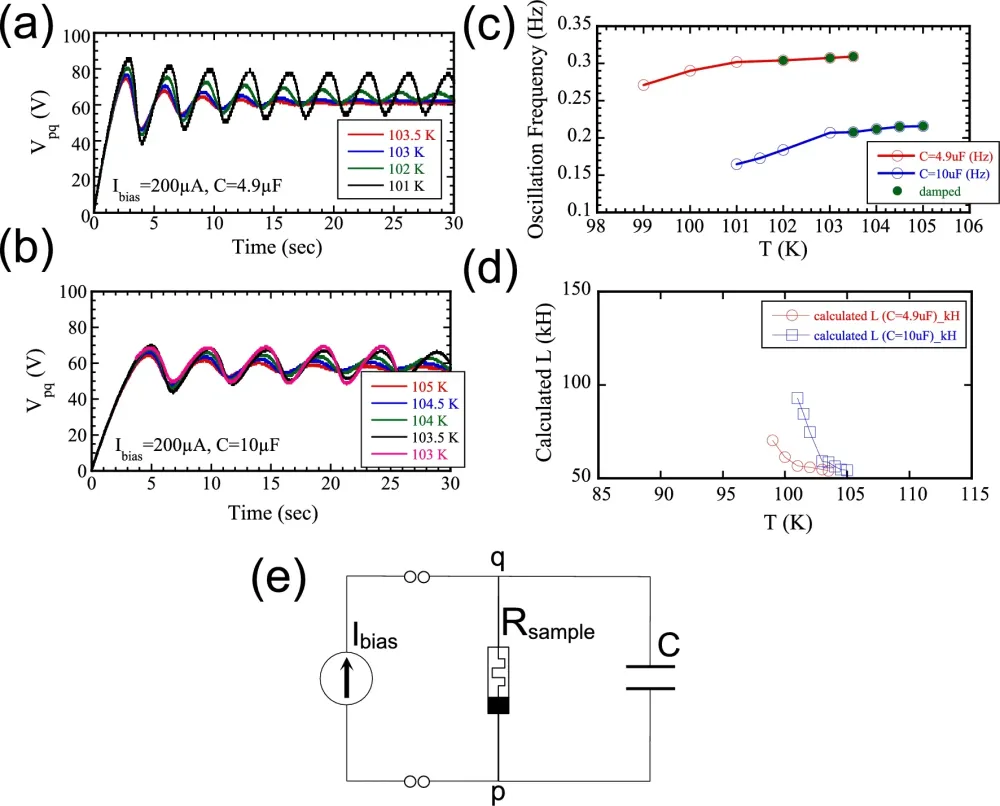

科学的な仮説は、別の独立した手法によって証明されて初めて強固な事実となる。インピーダンス分光で導き出された10万ヘンリーという桁違いの数値が、単なる測定上の見かけのパラメータではないことを証明するため、研究チームは極めてシンプルな実証実験を構築した。メモリスタにコンデンサを並列に接続し、自励発振を起こすことができるかを試みたのである。
電子回路が一定のリズムで電気信号の波を自発的に作り出す「自励発振」には、エネルギーを蓄え合うためのインダクタンスと静電容量のペアが不可欠とされる。高校の物理学でも登場する LC共振回路の公式が示す通り、インダクタンス（L）と電気容量（C）の積が、回路の固有のテンポ（周波数）を決定する。
実験において、外部には一切の物理的コイルを接続していないにもかかわらず、160マイクロアンペアの直流電流を超えたあたりから、回路は自発的に電圧の波打ちを始めた。周波数は0.1ヘルツから0.5ヘルツという非常にゆっくりとしたリズムである。この発振周波数とコンデンサの容量から逆算されたインダクタンスの値は、インピーダンス分光で測定された巨大な数値と見事な一致を見せた。物質内部の創発インダクタンスが、実際の回路動作において本物のコイルと全く同じ働きをしていることが定量的に証明された瞬間である。
「ダブロン」と「ホロン」が揺蕩う非平衡の淵。理論物理学への新たな挑戦
実証実験の成功は、同時に理論物理学に対する新たな問いを投げかけている。一体なぜ、この物質はこれほどまでに遅い緩和時間（巨大なインダクタンスの源）を持つのか。
強い電圧を印加されたモット絶縁体の内部では、静的な電子の渋滞が崩れ、非平衡状態へと移行する。このとき、電子が本来一つの場所（サイト）に一つずつ配置されている状態から、一つのサイトに二つの電子が押し込まれた「ダブロン（二重占有）」と、電子が抜け落ちた空のサイトである「ホロン（空孔）」という二つの特殊な状態が生成される。このダブロンとホロンが複雑に絡み合いながら生成と消滅（再結合）を繰り返すダイナミクスが、電流の非線形な応答や遅延を引き起こしていると考えられている。
外部からの電場によってキャリアが雪崩のように増殖するアバランシェ現象や、非平衡モット転移と呼ばれる量子力学的な相転移が、いかにして巨視的な回路の「慣性」へと結実するのか。この微視的なメカニズムの完全な理論化は未だ道半ばであり、物性物理学者にとって極めて挑戦的な研究領域として残されている。
面積コストの呪縛を解く。産業的インパクトと未来のユースケース
この発見がエレクトロニクス産業にもたらす意味合いは計り知れない。
第一の波及効果は、医療用生体インプラントやIoTエッジセンサーにおける「低周波アナログ回路の完全集積化」である。人間の脳波や心電図といった生体信号は、数ヘルツから数十ヘルツという極めて低い周波数帯に集中している。これらの微弱な信号を処理するフィルター回路やタイミング回路には、必然的に大きなインダクタンスが要求される。従来は巨大な外付けコイルを用いるしかなかったが、分子メモリスタをチップ内にわずかに作り込むだけで同等の機能を持たせることができれば、ペースメーカーや脳内インプラントデバイスの体積を劇的に縮小できる。チップ上の面積コスト（フットプリント）というハードウェアエンジニアの長年の悩みを、物質の性質そのもので解決するアプローチである。
第二の波及効果は、現在世界中で激しい開発競争が繰り広げられているニューロモルフィック（脳型）コンピューティングの領域への実装である。現在のシリコンベースの人工知能ハードウェアでは、ニューロン（神経細胞）の自発的な発火（スパイキング）機構を模倣するために、数十個のトランジスタとキャパシタを用いた複雑な回路を組む必要がある。しかし、今回実証されたメモリスタの発振現象を利用すれば、微細な単一の素子に直流電流を流すだけで、脳と同じような非線形なスパイク信号を自発的に生成できる。これは、巨大な電力と面積を消費する現在のAIハードウェアのエネルギー効率を数桁単位で引き上げ、真の意味で脳を模倣する超低消費電力チップの基盤技術となり得る。
むろん、基礎研究の段階から商用デバイスの量産に至るまでの道程には複数の技術的障壁が存在する。現時点において、最大14万5000ヘンリーのインダクタンスが観測されたのは90ケルビンという極低温環境下であり、室温への適用には新たな分子設計や材料の最適化が必須となる。また、モット絶縁体の特性上、ヒステリシスを引き起こすために数十ボルトという比較的高いバイアス電圧を要する点も、将来のモバイルデバイスへの組み込みを考えた際の課題となる。
それでもなお、空間の磁束に頼るという100年以上疑われなかった設計思想から脱却し、「物質固有の遅延と記憶」をインダクタンスとして回路に組み込むという手法は、工学的に極めてエレガントなパラダイムシフトである。トランジスタの物理的な縮小が限界を迎えつつある今、部品の形状を小さくするのではなく、背後にある物理現象の活用法そのものを転換させること。それが次世代のハードウェア進化を牽引する最大の駆動力となるはずだ。
