ごくありふれた「水」と、電子機器に欠かせない「シリコン」。この2つを組み合わせ、摩擦させるだけで電気が生まれるとしたら、世界はどう変わるだろうか。にわかには信じがたい夢のような技術だが、ドイツを中心とする欧州の研究チームが、この夢物語を現実のものにした。ナノメートル（10億分の1メートル）という極小のシリコンの穴に、圧力をかけて水を繰り返し出し入れすることで、最大9%という驚異的なエネルギー変換効率で発電することに成功したのだ。この技術は、地球上で最も豊富な材料を用い、電池交換の概念を過去のものにする可能性を秘めている。その驚くべき仕組みと、私たちの未来にもたらすインパクトを見ていきたい。
日常の「静電気」をナノの世界で飼いならす
今回の画期的な研究成果は、ハンブルク工科大学（TUHH）とドイツ電子シンクロトロン（DESY）が主導し、スペイン、イタリア、ポーランド、ラトビアの研究機関が参加する国際共同研究チームによってもたらされ、権威ある学術誌『Nano Energy』に掲載された。
この技術の根幹にあるのは、「摩擦帯電」という現象だ。私たちの日常生活で最も身近な例は、冬場にセーターを脱ぐときの「パチッ」という静電気だろう。あるいは、化学繊維のカーペットの上を靴で歩いた後、金属製のドアノブに触れて軽い電撃を受ける、あの現象である。 これは、異なる物質が接触・摩擦することで、一方の物質からもう一方へ電子が移動し、電荷が蓄積されるために起こる。

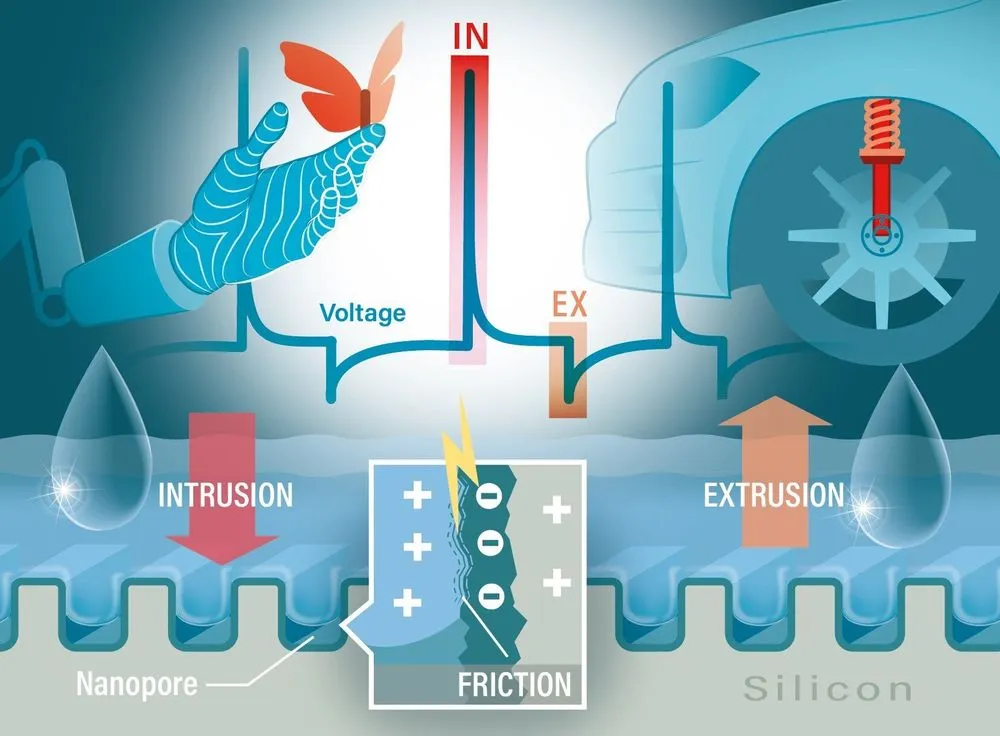

研究チームが開発したシステム「Intrusion–Extrusion Triboelectric Nanogenerator」、通称「IE-TENG」は、このありふれた原理をナノスケールで精密に制御し、連続的にエネルギーを取り出す装置である。 日本語に訳せば「侵入-押出 摩擦帯電ナノ発電機」となるこのシステムは、その名の通り、ナノサイズの無数の細孔を持つシリコンの塊（シリコンモノリス）に、圧力をかけて水を強制的に「侵入」させ、次に圧力を抜いて水を「押出」させる。このサイクルを繰り返すことで、シリコン（固体）と水（液体）の界面で電荷の移動が絶え間なく発生し、それが電力として取り出されるのだ。
ハンブルク工科大学のPatrick Huber教授は、「たとえ純水であっても、ナノスケールに閉じ込められることで、エネルギー変換が可能になるのです」と、この現象の興味深さを語っている。 まさに、日常に潜む物理現象をナノテクノロジーによって飼いならし、新たなエネルギー源へと昇華させた瞬間と言えるだろう。
変換効率9%の衝撃：なぜ画期的なのか
この研究が科学界に衝撃を与えた最大の理由は、最大9%というエネルギー変換効率にある。 この数字だけを聞いてもピンとこないかもしれないが、これは同種の「固体-液体ナノ発電機」の分野において、史上最高レベルの記録的な数値なのだ。
これまでにも、摩擦帯電を利用したナノ発電機（TENG）の研究は数多く存在した。例えば、雨粒が葉に当たる衝撃を利用するもの、人間の汗を利用して発電するフィルム、あるいは有名な「水飲み鳥」のおもちゃの原理を応用したものまで、様々なアイデアが試されてきた。 しかし、これらの多くは実用化への大きな壁に直面していた。その最大の理由が、エネルギー変換効率の低さである。機械的な動きから得られるエネルギーのごく一部しか電力に変換できなければ、実験室レベルのデモンストレーションはできても、実際のデバイスを動かすには力不足だったのだ。
今回の9%という効率は、こうした従来技術の限界を大きく打ち破るものだ。それは、単なる基礎研究の成功に留まらず、この技術が現実世界のデバイスを駆動させるだけのポテンシャルを秘めていることを明確に示した点で、極めて重要な意味を持つ。研究チームは、これまで捨てられていた微小な機械的エネルギーを、実用レベルの電力へと変換する道筋を切り拓いたのである。
成功の鍵を握る「三位一体」の材料設計
では、なぜ彼らはこれほど高い効率を達成できたのか。その秘密は、発電の舞台となるナノポーラスシリコン（多孔質シリコン）の緻密な材料設計にある。ハンブルク工科大学のManuel Brinker博士は、「決定的に重要だったのは、導電性、ナノ多孔性、そして疎水性という3つの特性を同時に持つ、精密に設計されたシリコン構造を開発したことでした」と語る。
これら3つの特性は、それぞれが発電プロセスにおいて不可欠な役割を担っている。
- ナノ多孔性（Nanoporous）: シリコンにナノメートルサイズの無数の穴が開いている状態。これにより、シリコンと水が接触する表面積が劇的に増大する。表面積が広ければ広いほど、一度の水の出入りで発生する摩擦帯電の量、すなわち生成される電荷の量が増えるため、発電効率に直結する。
- 疎水性（Hydrophobic）: 物質が水を弾く性質のこと。これがなければ、圧力を抜いた際に水が細孔内に残ってしまい、次の「侵入」サイクルを阻害する。疎水性であるからこそ、水はスムーズに「押出」され、効率的で安定したサイクルの繰り返しが可能になる。
- 導電性（Conductive）: 発生した電気（電荷）を効率的に集めて、外部の回路へと取り出すための道筋となる。もしシリコンが絶縁体であれば、せっかく発生した電荷がその場に留まってしまい、電力として利用できない。
通常、これらの特性を一つの材料で、しかも高いレベルで両立させることは極めて難しい。 例えば、シリコンを多孔質にすると強度が落ちたり、疎水処理を施すと導電性が損なわれたりすることがある。研究チームの最大の功績は、半導体製造で培われた高度な微細加工技術を駆使し、これら「三位一体」とも言える理想的な特性を持つシリコン構造を創り出した点にあるのだ。この精密なアーキテクチャこそが、水の動きを完璧にコントロールし、安定かつスケーラブルなエネルギー変換プロセスを実現した核心技術なのである。
なぜ「シリコン」と「水」だったのか？
この技術のもう一つの特筆すべき点は、その構成材料の普遍性にある。研究に参加したCIC energiGUNEのLuis Bartolomé氏は、「この技術は、エキゾチックな材料を一切使わず、地球上で最も豊富な半導体であるシリコンと、最も豊富な液体である水を使うだけで、効率的で再現性の高い電力源を可能にします」と、その利点を強調する。
レアアースや高価な貴金属を必要としない点は、持続可能性とコストの観点から非常に重要だ。
- シリコン（Silicon）: 半導体の王様であり、太陽電池からコンピュータのチップまで、現代文明を支える基盤材料だ。その埋蔵量は地球上で酸素に次いで2番目に多く、事実上無限と言える。さらに、長年の半導体産業の発展により、シリコンをナノレベルで精密に加工する技術は高度に成熟しており、そのノウハウを応用できるため、大量生産への道筋も見えやすい。
- 水（Water）: 言うまでもなく、地球上の生命にとって不可欠な物質であり、最も安価で安全、かつ環境に優しい液体だ。
この「どこにでもある材料」の組み合わせから、これほど革新的なエネルギー技術が生まれたという事実は、材料科学の新たな可能性を示すものだ。最先端の科学は、必ずしも希少な物質を必要とするわけではなく、ありふれた物質の振る舞いをナノスケールで深く理解し、制御することによっても達成できるという好例ではないだろうか。
電池不要の未来へ：広がる応用シナリオ
この「水とシリコンの発電技術」は、私たちの生活をどのように変えるのだろうか。研究チームは、特に自律的でメンテナンスフリーなシステムの電源として、幅広い応用可能性を提示している。
スマートウェアラブルとヘルスケア
人の動きそのものが発電源となる。例えば、この技術を組み込んだ衣服（スマートガーメント）を着用すれば、歩いたり腕を振ったりする際の布地の伸縮や圧力の変化が、水をナノ細孔に出し入れする力となる。 これにより、心拍数や体温、発汗量などを測定するセンサーを、外部電源やバッテリーなしで永続的に作動させることが可能になるかもしれない。アスリートのパフォーマンス向上や、高齢者の健康見守りなど、充電の手間から解放されたウェアラブルデバイスが実現する。
自律型センサーとIoT（モノのインターネット）
橋やトンネルといった社会インフラの歪みを監視するセンサーや、立ち入りが困難な場所での水漏れ検知センサーなど、一度設置したら長期間メンテナンスができない場所での利用が期待される。 周囲の微細な振動や圧力変化を拾って自ら発電するため、電池交換が不要な「半永久的センサーネットワーク」の構築が可能となり、より安全でスマートな社会の実現に貢献するだろう。
触覚ロボティクス（ハプティクス）
ロボットが物体に触れた際の圧力を、直接電気信号に変換することができる。 これは、ロボットに人間のような繊細な「触覚」を与える技術（ハプティクス）に応用できる。例えば、ロボットハンドが柔らかい果物を掴む際、その圧力自身がセンサーの電源となり、同時に「どれくらいの力で触れているか」という信号を生成する。これにより、より高度で自律的なロボット制御が可能になる。
エネルギーハーベスティングの新たな地平
自動車のショックアブソーバーのように、これまで熱として捨てられていた機械的な圧力や振動エネルギーを回収し、電力に変換する「エネルギーハーベスティング（環境発電）」への応用も考えられる。 この技術は、身の回りにありながら活用されてこなかった膨大なエネルギーを掘り起こす、新たな鍵となるかもしれない。
研究論文の責任著者であるフェラーラ大学のSimone Meloni教授とCIC energiGUNEのYaroslav Grosu博士は、「水駆動材料は、自己充足型技術の新時代の幕開けを告げるものです」と、その未来への期待を力強く語っている。
課題と展望：実用化への道のり
もちろん、この技術がすぐに私たちの生活に浸透するわけではない。研究室レベルでの成功から、社会実装までには、いくつかの乗り越えるべきハードルが存在する。
第一に、スケールアップの問題だ。実験で用いられた小さなシリコンチップでデバイスを動かすのと、より大きな電力を必要とするアプリケーション向けにシステムを大型化するのとでは、技術的な難易度が大きく異なる。生産コストを抑えつつ、安定した品質で大量に製造する技術の確立が不可欠となる。
第二に、耐久性の検証だ。何百万回、何千万回という圧力サイクルに、ナノスケールの微細な構造が耐えられるのか。長期間にわたる過酷な環境下での信頼性評価は、実用化に向けた重要なステップとなるだろう。
しかし、これらの課題は、この技術の持つポテンシャルを些かも減じるものではない。この研究は、卓越クラスター「BlueMat – Water-Driven Materials」という、水を基軸とした新材料科学の創出を目指す大きな研究プログラムの一環として行われた。 これは、今回の成果が単発のものではなく、より大きなビジョンに基づいた研究開発の潮流の中に位置づけられていることを意味する。
人類はこれまで、火を使い、蒸気を操り、原子の力を解放することで文明を発展させてきた。そして今、私たちは最も身近な物質である「水」と「シリコン」が、ナノスケールの世界で織りなす未知の可能性の扉を開いたのかもしれない。この静かなる発電革命が、やがて世界のエネルギー事情を塗り替え、真に持続可能な未来を創造する一助となるのか。科学の最前線から、目が離せない。
論文
- Nano Energy: Triboelectrification during non-wetting liquids intrusion–extrusion in hydrophobic nanoporous silicon monoliths
