スマートフォンが発する微弱な電磁波の、さらに1万分の1の揺らぎ。スイス連邦工科大学チューリッヒ校（ETH Zurich）の研究チームが捕捉したノイズの強さだ。彼らは単一のイオンを極限のセンサーに仕立て上げ、金属表面からわずか髪の毛1本分（50 ）の空間に潜む電磁場の乱れを、緻密な3次元マップとして描き出した。
半世紀の常識が見落としていた「ノイズ」の正体

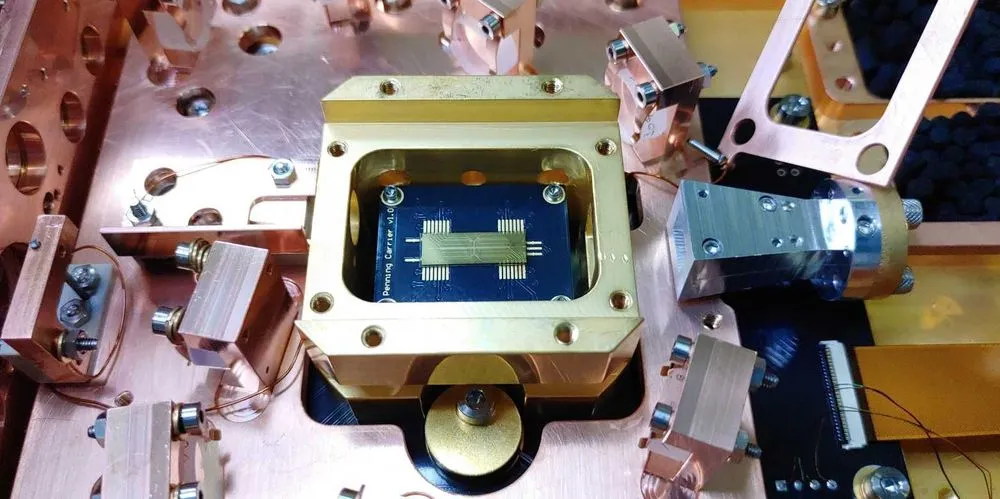

量子コンピュータの開発競争において、単一の原子から電子を剥ぎ取ったイオンを利用する「イオントラップ型」量子ビットは、極めて高い計算精度を誇る有望なシステムだ。かつて部屋全体を占有していた巨大な真空装置は、現在では微小な電極を敷き詰めたマイクロチップへと進化を遂げた。サファイア基板上の金電極から数十マイクロメートルという極小の空間にイオンを宙吊りにし、そこにレーザーを照射して計算処理を実行する。
チップ表面への接近は、イオンの制御性を飛躍的に高めた。しかし、それは致命的な代償を伴っていた。絶対零度に近い 6.5 K まで冷却された金属表面であっても、ミクロな視点で見れば静寂とは程遠い。表面の不純物や微小な物理現象に起因する電気的なノイズが常に発生している。このノイズがイオンの運動状態を無秩序に揺さぶり、量子状態を崩壊させる「デコヒーレンス」を引き起こす。チップを大規模化し、量子ビットの数を増やそうとする試みは、常にこの表面ノイズという壁に突き当たってきた。
実はこの表面ノイズの問題は、イオントラップに限った話ではない。超伝導回路やダイヤモンド中の窒素-空孔（NV）センターなど、およそ固体材料の表面近傍を利用するあらゆる量子アーキテクチャが直面している普遍的な壁である。過去30年以上にわたり、表面ノイズの真の起源を特定しようと多くの研究者が挑んできた。だが、トラップ装置自体の構造的限界がその解明を阻んでいた。
これまで主流だった「高周波（RF）トラップ」は、イオンを空間に留めるために数千万ヘルツの強力な交流電圧を電極にかけ続ける必要がある。自らの強烈な高周波ノイズを周囲に撒き散らしながら、対象の微弱なノイズを測定しなければならなかった。測定されたノイズが金属表面の材料そのものに起因するのか、それともトラップを駆動する外部の配線や電源から混入したものなのか、明確な区別が困難だった。加えて、RFトラップにおけるイオンの移動は電極の配置に依存した1次元の直線上に制約され、空間全体のノイズ分布を俯瞰することは不可能であった。
高周波という足枷を外した「無音の潜水艇」
ETHチューリッヒ校のジョナサン・ホーム率いる研究チームは、この長年の制約を打破するため、高周波を一切使用しない「ペニングトラップ（Penning trap）」を採用した。ペニングトラップは、静電場と 3 T の強力な静磁場のみを用いてイオンを閉じ込める。高周波を用いない最大の利点は、測定の瞬間にトラップの全電極を外部の電圧源から物理的に切り離せる（デタッチできる）ことにある。
これは例えるなら、電磁ノイズの深海を探る潜水探査だ。RFトラップが巨大なエンジン音を轟かせながらソナーで微かな音を探知しようとするアプローチだとすれば、本手法は目標地点に到達した直後に自らの動力を完全に切る。外部回路からの干渉を完全に遮断し、慣性に身を任せながら純粋な環境音だけを拾い集める「無音の潜水艇」へと姿を変えるのだ。金属表面から生じる純粋なノイズだけを抽出する、かつてない理想的な計測環境がここに実現した。
さらに、静的な電磁場による制御は、イオンに3次元の自由な移動能力を与えた。デジタル-アナログ変換器（DAC）によって25個の金電極の電圧を 1.2 mV 刻みで精密に調整することで、チームはベリリウムイオン（）の空間座標を約 0.1 の高分解能で制御した。これにより、チップ表面から 50 から 450 の高さを維持しつつ、200 四方の領域でイオンを自在に走査することが可能になった。
空間を自在に泳ぐイオンが暴き出すノイズの立体構造
測定プロセスは、高度に洗練された手順で実行される。まず、初期位置に固定されたレーザーを用いて、ドップラー冷却とサイドバンド冷却を行う。イオンの運動エネルギーを量子力学的な基底状態（事実上の静止状態）まで奪い去る。その後、イオンは目的の空間座標へとゆっくりと輸送され、一定時間その場に留まる。この待機時間中、周囲の表面から発生する交流電場がイオンを揺さぶり、共鳴的に運動エネルギー（フォノン）を与えていく。待機後にイオンを再び初期位置へ戻し、蛍光発光の強さを通じて吸収したフォノン数を読み取ることで、移動先でのノイズの強度を精密に逆算した。
一般に、トラップされたイオンが受ける電場ノイズのスペクトル密度 は、以下のモデル式で記述される。
この関係式は、ノイズの強さが周波数 、表面からの距離 $d$、そして表面温度 $T$ に対してどのようにスケールするかを表現している。ノイズが表面の微小な変動（吸着原子の移動や微細なパッチ電位など）に由来する場合、距離に対する減衰の度合いを示す指数 は理論的に4に近づくことが予想されていた。

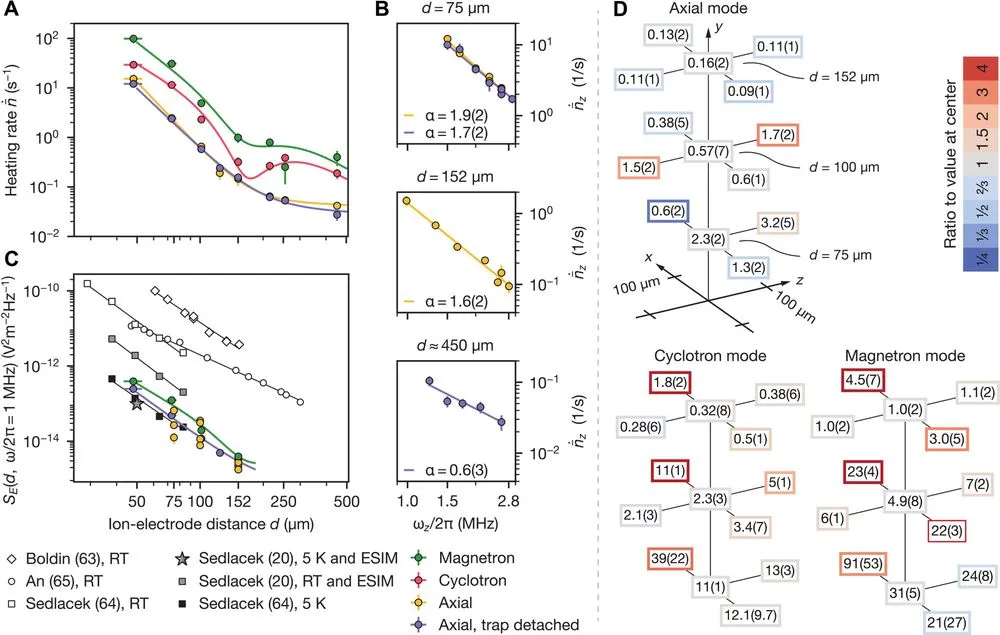

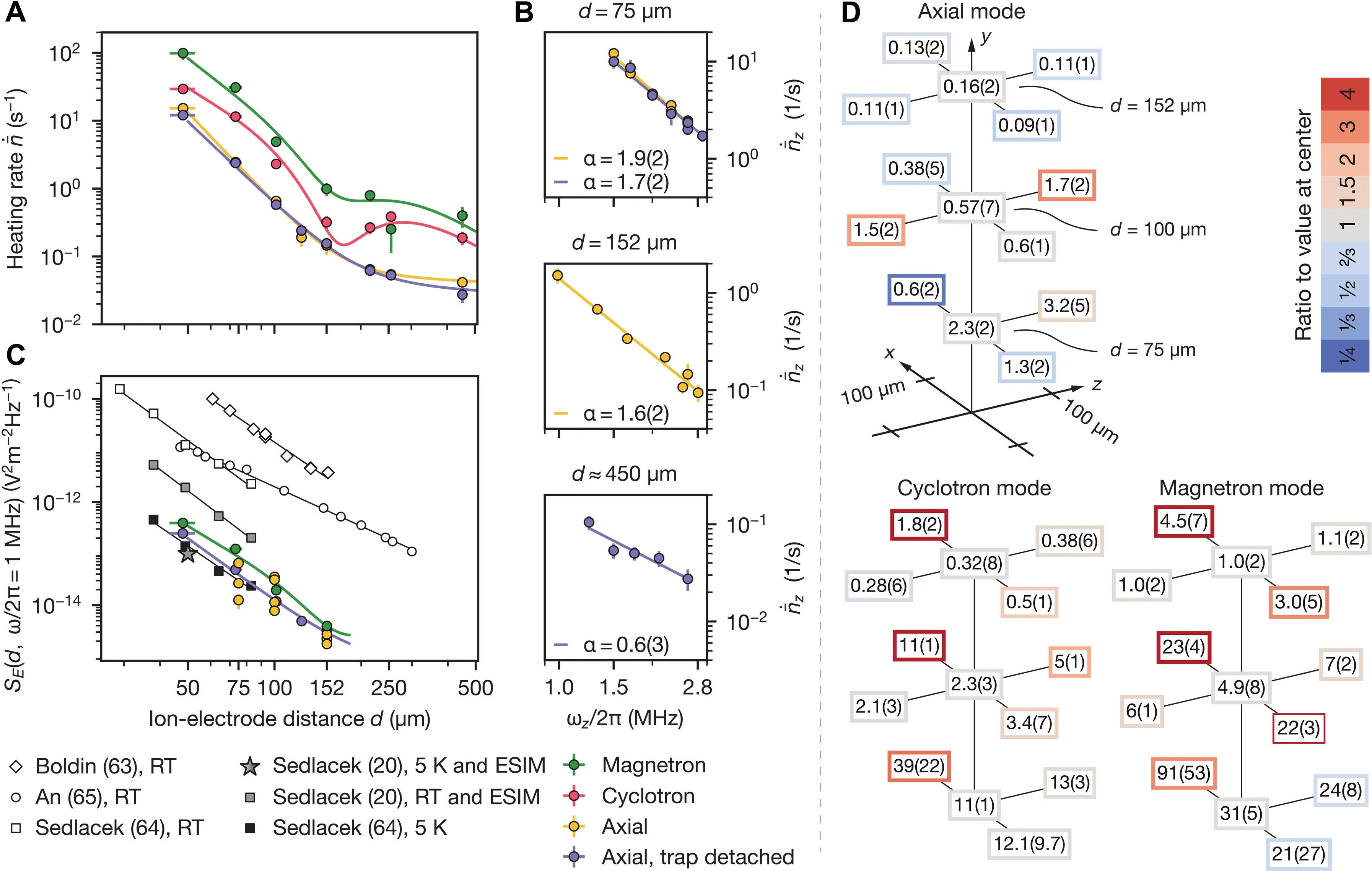

チームは、外部回路を切り離した状態でイオンを様々な高さに配置し、加熱率の測定を行った。その結果、表面から 152 未満の距離では、ノイズ強度が のべき乗則に従って急激に増大することを確認した。表面物理の理論予測を見事に実証する数値である。一方で、450 まで遠ざかるとノイズの減衰は止まり、一定値へと漸近した。表面からの影響が完全に消え去り、遠隔の配線を介した空間的な電磁波のピックアップ（外部ノイズ）が支配的になる境界線を明確に引くことに成功している。
静的電場と双極子分布が残した光の痕跡
本手法の類まれな測定性能は、時間的に変化しない静的な電磁場のマッピングでも発揮される。交流ノイズの測定にとどまらず、静電場の空間分布をも精密に逆算できるのだ。
空間に意図せぬ静電場（ストレイ電場）が存在する場合、トラップの閉じ込め力を変化させると、イオンの停止位置がズレたり、カメラに映る点像の形状が歪んだりする。研究チームは、このズレを相殺する逆の補正電場をかける反復プロセスにより、空間内の静電場の分布を 1〜20 V/m の精度で可視化した。
得られた3Dマップを解析した結果、チップ表面に 180 10 e という均一な背景双極子モーメント密度が存在することが判明した。興味深いことに、イオンを初期に生成するために照射した 235 nm の光電離レーザーの通過軌道に沿って、負の双極子が帯状に形成されている事実が視覚化された。真空装置内の僅かな炭化水素の汚染や、飛散したベリリウム原子とレーザー光の相互作用が、チップ表面の局所的な帯電（チャージング）を誘発し、長期間にわたって消えない「光の痕跡」を刻み込んでいたのである。
| 評価軸 | 従来のRFトラップ型プローブ | 開発された3Dスキャニングプローブ（本研究） |
|---|---|---|
| イオンの捕捉方式 | 高周波（RF）交流電場 | 静電場 ＋ 3テスラの静磁場（ペニングトラップ） |
| イオンの移動自由度 | 1次元（特定の電極構造上の直線軌道） | 3次元（任意の高さ・平面への自在な移動） |
| 電場ノイズ測定感度 | 外部RF電源ノイズの干渉による下限あり | 10 nV/m/ （外部電源遮断による極限環境） |
| 外部電源からの分離 | 不可（交流電場を切ると捕捉が解ける） | 可能（静電場と磁場のみで保持を継続） |
マイクロ波とスピンが暴き出す磁場の歪み
電場への感度に加え、ベリリウムイオンの電子スピンを利用することで、このシステムは超高感度な磁場センサーとしての顔を見せる。
量子ビットのエネルギー準位間の差は、周囲の静磁場の強さに依存して変化する。チームは 83.2 GHz 帯のマイクロ波を照射し、量子ビット遷移の共鳴周波数（ラビ振動）を測定した。約 1.9 ミリ秒という長いスピンのコヒーレンス時間を活かし、2 nT/ という極めて高い磁場感度を達成した。
空間をスキャンした結果、空の超伝導磁石単体では想定されないはずの、大きな磁場勾配（z方向に nT ）が観測された。同時に、マイクロ波の強度が表面に近づくにつれて想定外の急激な変動を見せる領域も特定された。チップを構成する金属材料へのマイクロ波の反射や、近接場における電磁波の複雑な干渉パターンが、イオンの制御に予測不能な影響を与えていることを定量的に示した。
デコヒーレンスの海を渡る羅針盤
本研究の最大の功績は、単一のイオンを世界最高精度の「飛翔する計測機」として確立し、表面科学という領域に全く新しい検証パラダイムをもたらしたことにある。
量子コンピュータの性能をスケーラブルに向上させる上で、チップの電極にどの金属素材を用いるべきか。表面の原子レベルの粗さをどう平滑化するか。これまで多くの製造アプローチが提案されてきたが、ノイズの発生源を外部回路から切り離して純粋に評価する術がなかったため、議論は長らく推測の域を出なかった。
3Dスキャニングプローブの登場により、材料設計の仮説検証は確かな実証段階へと移行する。今後は、チップの特定領域ごとに異なる表面処理を施し、その直上へイオンを飛行させてノイズ特性を直接比較することが可能になる。例えば、原子層堆積（ALD）によるコーティングや、特定の分子自己組織化単分子膜（SAM）を用いたパッシベーション層が、表面からのデコヒーレンスをどれほど抑え込めるか。このシステムを用いれば、極限環境における数値を元に、数年後の実用化に向けた明確な開発ロードマップを描くことができる。
温度帯をさらに広げたとき、熱で活性化する微細な欠陥がどう振る舞うか。表面に付着した単一の不純物原子が、どのようにノイズの波紋を広げていくか。電磁場のノイズマップがさらに精密に描き出されるにつれ、人類は量子状態を破壊する見えない要因を一つずつ特定し、排除していく術を手にする。静寂な真空の海に浮かぶ単一のイオンは、大規模量子コンピューティングという未踏の地へ向かう確かな羅針盤となる。
