ダイヤモンドを超えるか？ 絶縁体ZnPS3の「欠陥」が生み出す次世代量子チップの青写真

光ファイバーの網の目を縫って安全に情報を送るには、光の粒（光子）を1粒ずつ、狙ったタイミングで正確に打ち出す技術が要る。もしその光源が、セロハンテープで剥がしてシリコンチップの任意の場所にペタリと貼り付けられるほど薄く、扱いやすかったらどうだろうか。

ポーランド・ワルシャワ大学やシンガポール国立大学などの国際研究チームは、遷移金属チオリン酸塩の1つである $\text{ZnPS}\_3$ において、非常に純度の高い単一光子放出を初めて観測した。この発見は、光子と電子スピンが絡み合う新たな量子情報プラットフォームの幕開けを告げるものである。

物理的な制約を剥がす「2次元のシール」

量子暗号通信や光量子コンピューティングを駆動するには、ボタンを押すように光子を1つずつ発生させる単一光子源が不可欠となる。現在、この分野の最前線は、ダイヤモンド内部の窒素-空孔（NV）中心や、半導体をナノサイズに削り出した量子ドットが牽引している。これらは非常に優秀な量子光源であり、極低温から室温まで多様な環境で安定した光を放つ。

しかし、物理的な厚みを持つこれらのバルク材料を、シリコンチップ上に構築された微小な光回路へ後から組み込もうとすると、巨大な壁に直面する。「格子整合の呪縛」である。異種材料を結合させる際、下地の結晶格子と上に乗せる材料の原子間隔が少しでも異なると、界面に致命的な応力（ひずみ）が生じる。さらに製造プロセスの過程で熱が加われば、両者の熱膨張率の違いから剥離や微細な亀裂が発生し、光の質は著しく劣化する。産業界はこの歩留まりの低さと製造コストの高さに長らく悩まされてきた。既存の高性能な光子源は、大規模な集積化という点において決定的な弱点を抱えていたのである。

この壁を越える素材として浮上したのが、ファンデルワールス2次元材料である。グラフェンに代表されるこれらの物質は、層同士が極めて弱い力で重なっている。そのため、原子数個分の厚さに剥がし、まるでシールのようにお互いの格子間隔を気にすることなく異種チップの上に自在に貼り付けることができる。界面のひずみや熱膨張の違いを吸収してしまうこの柔軟な性質により、過去十数年、遷移金属ダイカルコゲナイド（TMD）や六方晶窒化ホウ素（hBN）が次世代の「貼り付け可能な光子源」として世界中で激しい開発競争の的となってきた。

既存材料が見落としていた「電子相関の不在」

集積化のハードルを大きく下げた2次元材料だが、一つの構造的な欠落を抱えていた。これらの物質の内部では電子が比較的独立して振る舞い、電子同士が互いに強い影響を及ぼし合う「電子相関」が乏しいのだ。強い電子相関は、自発的な磁性や超伝導といった多様な物理状態を生み出す源泉となる。

単一光子の放出タイミングや偏光状態を、外部から磁場や電場を与えてリアルタイムに書き換える技術は、量子情報処理の自由度を劇的に高める。しかし、電子相関の弱い既存の2次元材料において、磁気的な制御性（チューナビリティ）を光子に持たせることは原理的に困難であった。物理的な集積のしやすさを保ちつつ、多彩な量子状態を操れる未知のプラットフォームは存在しないのか。研究チームは、その答えを「MPX3（遷移金属チオリン酸塩）」と呼ばれる独自の化合物群の中に見出した。

絶縁体の暗闇に浮かぶ「光の抜け穴」

MPX3ファミリーは、遷移金属、リン、硫黄などのカルコゲン原子からなる層状物質である。鉄やマンガンを含む種類は明確な磁性を示すが、研究チームは今回、発光メカニズムを精密に解析するためのテストベッドとして、あえて非磁性の $\text{ZnPS}\_3$ を選択した。亜鉛（Zn）のd軌道が電子で完全に満たされており、可視光を通す広い絶縁体としての性質を持つため、ノイズのない環境で光の発生源を特定しやすいからだ。

研究チームはまず、ラマン散乱分光法を用いて結晶の品質を評価した。波長515 nmのレーザーを照射し、散乱された光の波長変化から結晶格子の微細な振動（フォノン）を読み取る手法である。その結果、波数277 cm⁻¹付近に現れたピークが、わずか2〜3 cm⁻¹のエネルギー差で2つに分裂している状態を明確に捉えた。本来1つであるはずの $\text{PS}\_3$ 分子群の曲げ運動のピークが分裂する現象は、結晶の層と層が完璧な秩序で重なっている時にだけ生じる。外部から無理な力が加わって歪んでいるわけではなく、純粋な結晶が持つ性質として光を放っているという強力な裏付けを得た。

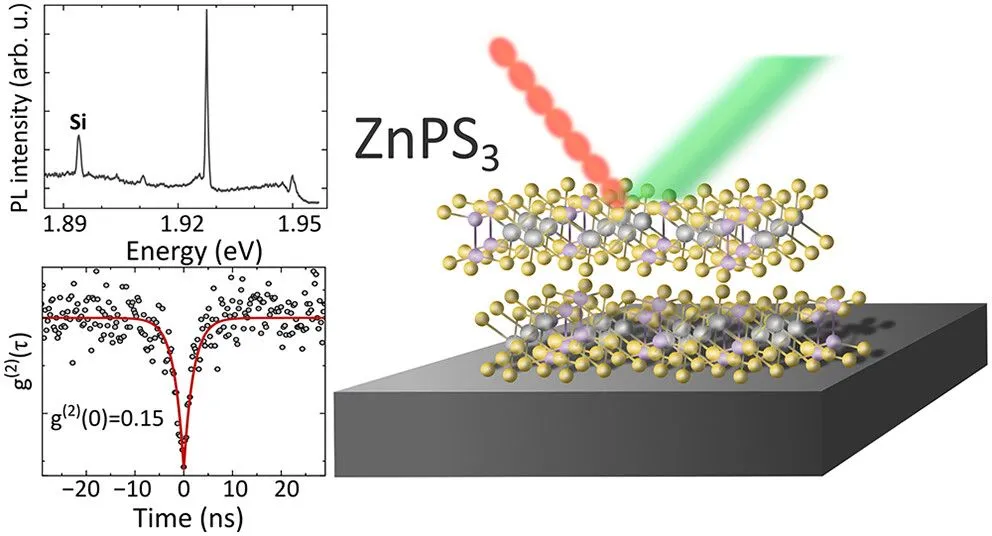

極低温（5 K）環境下で $\text{ZnPS}\_3$ の微小なフレークにレーザーを当てると、結晶のシワや端の部分から非常に鋭い発光線が現れた。光子が同時に2つ以上飛んでくる確率を示す二次相関関数 $g^{(2)}(0)$ を測定したところ、0.15という値を記録した。この値が0.5を下回ることは、光子が団子状にならずに1粒ずつ打ち出されていることの確かな証明である。

ピンボールのように電子を捕らえるリン空孔

この単一光子は、どのようなミクロのからくりで生み出されているのだろうか。 物質の基本的な設計図を素早く描き出す密度汎関数理論（DFT）で計算すると、この物質のバンドギャップは1.97 eVと見積もられる。しかし、電子同士が遠くまで及ぼし合う反発力（クーロン相互作用）を過小評価してしまうというDFTの欠点を補うため、研究チームは長距離の相互作用を精密に組み込んだ $G\_0W\_0$ 近似を適用した。その結果、完全な結晶のバンドギャップは3.63 eVという広大なエネルギーの空白地帯へと広がることが判明した。

この何もない絶縁体の暗闇に、ぽつんと足場を作っていたのが「リン（P）原子の空孔」である。 結晶格子の中からリン原子が1つ欠損すると、隣接する硫黄原子の電子軌道が引っ張られて歪み、バンドギャップの中間に局在した欠陥準位が生まれる。この極小の窪みに、励起された電子と正孔がピンボールの球のように転がり落ちて強く束縛され、特定のエネルギー状態から動けなくなる。そこから電子と正孔が再結合することで、外部のノイズに乱されない純粋な光子が約1.9 eVのエネルギーを持って放たれる。

時間分解発光測定によって光子が飛び出すまでの準備時間（励起状態の寿命）を調べると、約0.99ナノ秒と約2.48ナノ秒の2つの成分に分かれた。前者は空孔に落ちた電子が直接ペアとなって光を放つ最速のルートを示し、後者は結晶の格子振動を介してワンクッション置く迂回ルートの存在を示している。さらに発光時の偏光角が58度であるのに対し、光を吸収する際の偏光角は106度であり、48度のズレが生じていた。これは電子が空孔へ落ちていく過程で、局所的な歪みや高いエネルギー状態を経由して向きを変えていることを物語っている。

揺らぎのない直線偏光と、熱に対する脆さ

リン空孔という足場が生み出す光子は、量子の世界における実用性を大きく引き上げる特徴を持っていた。放出される光子の電磁波の振動方向が一方向に揃う「直線偏光度」が、98.7%に達したのである。

量子暗号通信において、情報の「0」と「1」は光子の偏光方向に直接エンコードされる。この偏光の揺らぎが少ないほど通信の解読エラー率は低下する。既存の六方晶窒化ホウ素ベースの単一光子源が示す偏光度は最大でも96%程度にとどまっており、今回の数値はそれを凌駕する極めて高い純度である。また、レーザー出力を上げていった際に光子の放出量が頭打ちになる「飽和電力」は1.8 mWであった。数mWを要する他の2次元材料と比べ、より少ないエネルギーで効率的に単一光子を生成できる。

もちろん、すぐに社会実装されるわけではない。解決すべき最大のハードルは熱への耐性である。 温度が20 K（摂氏マイナス253度）を超えると、熱エネルギーの揺らぎによって空孔に捕えられていた電子と正孔のペアが引き裂かれ、発光が完全に消失してしまう。熱に対する耐久性を示す活性化エネルギーは1.7 meVと見積もられており、室温付近でも発光を維持できる六方晶窒化ホウ素に比べると、この「空孔の窪み」はあまりにも浅い。

限界の突破から、次世代の「磁性量子チップ」へ

熱への脆弱性を抱えながらも、ポーランド国立科学センターの支援を受けた本研究が放つ真のインパクトは、MPX3という未踏の材料群の中に単一光子を生成できる明確なメカニズムを見出した点にある。

現在、IBMやGoogleなどのテック企業が主導する超伝導量子ビットは、極低温環境の維持や複雑なマイクロ波配線の制約により、数万ビット規模へのスケーリング（大規模化）の壁に直面している。また、量子コンピュータ同士を繋ぐ「量子インターネット」の構想においても、計算を担う静的な量子ビット（メモリ）と、長距離通信を担う動的な量子ビット（光子）をいかに効率よく変換・接続するかが最大の技術的ボトルネックとなっている。

$\text{ZnPS}\_3$ は非磁性だが、同じ結晶構造を保ったまま亜鉛をマンガンやニッケルに置き換えた $\text{MnPS}\_3$ や $\text{NiPS}\_3$ は、電子スピンが整然と並ぶ反強磁性体へと変貌する。「リン空孔が発光の源になる」という設計図を手に入れたことで、研究のフェーズは磁性を持つMPX3材料の中で同じ欠陥を探す段階へと移行した。

もし磁性を持つ層状物質の内部で単一光子を発生させることができれば、周囲の電子スピンの向きと放出される光子が強く相互作用する。外部から磁場をかけたり、局所的な電場を与えたりすることで、放出される光子の特性をチップ上でリアルタイムに書き換えることが可能になる。それはまさに、演算を担うスピンと通信を担う光子を直接繋ぐ「次世代インターフェース」の誕生を意味する。セロハンテープで自在に貼り付けられ、かつ磁力で制御できる再構成可能な量子光ネットワーク。その壮大な青写真に向けた最初の座標が、確かな発光スペクトルとともに打ち込まれた。
