Googleの次期フラッグシップスマートフォン「Pixel 11」シリーズに搭載されるとみられる独自開発SoC「Tensor G6」（コードネーム：Kodiak）の初期ベンチマーク結果が、Geekbench 6のデータベース上に突如として姿を現した。今回のリーク情報が業界に波紋を広げている最大の理由は、その特異なCPUコア構成にある。前世代の「Tensor G5」が採用していた標準的な8コア構成から脱却し、1基のウルトラコア、4基のプロコア、そして2基の効率コアという「7コア構成」が採用されているのだ。これは現代のハイエンドスマートフォン向けSoCとしては極めて異例の構造である。

この7コアというイレギュラーな設計は、単なるプロトタイプ開発における一過性の仕様や誤表記だとして片付けるには早計だ。TSMCの最新2nmプロセス技術の採用が有力視されているTensor G6において、物理的なコア数の削減は、Googleが直面している製造コストの壁や技術的課題に対し、彼らがどのようなアプローチで今後のスマートフォン体験を再定義しようとしているのかを示す、戦略的な意思決定の結実として捉えるべきだろう。

AD

異例の7コア構造：クロック周波数の引き上げとマルチコア性能のトレードオフ

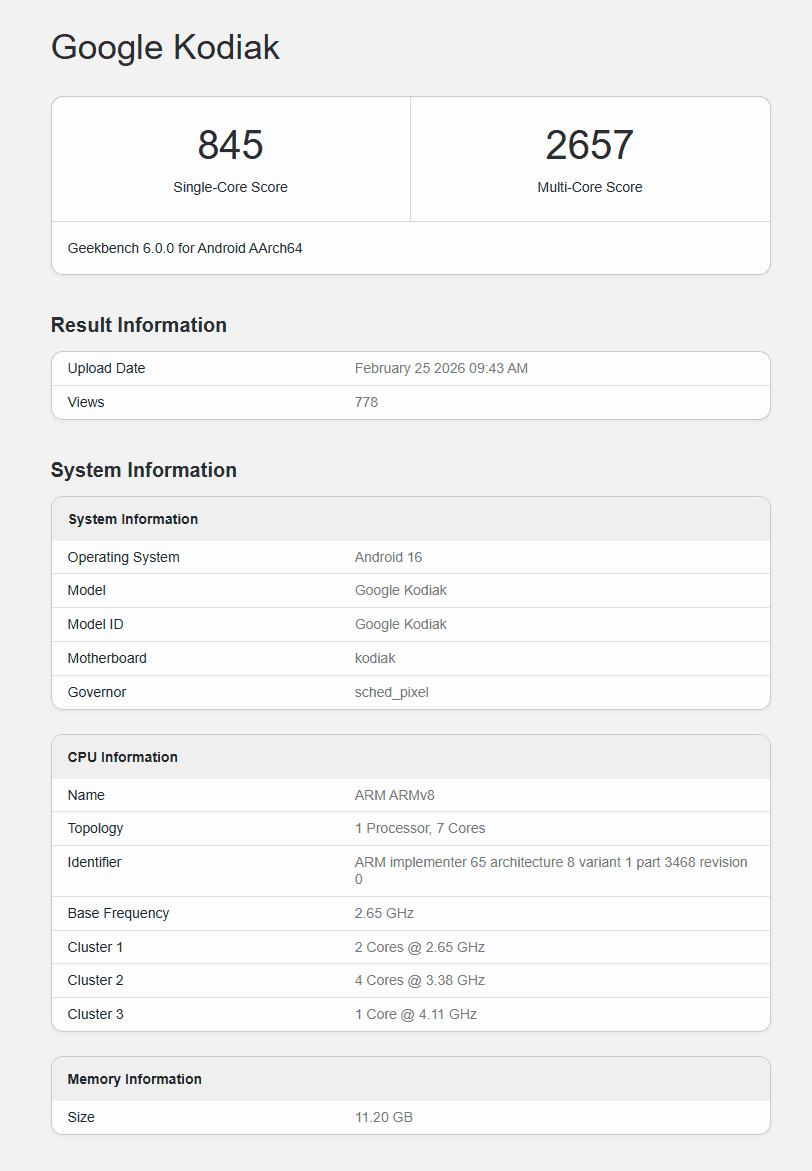

Geekbenchの登録情報から明らかになったTensor G6のクラスター構成は、プライムコア（Arm C1-Ultra）1基が4.11GHz、パフォーマンスコア（Arm C1-Pro）4基が3.38GHz、高効率コア（Arm C1-Pro）2基が2.65GHzという驚異的な高周波数駆動を前提としている。Tensor G5におけるプライムコア（Cortex-X4）の最高駆動周波数が3.78GHzであった事実と比較すると、全体の動作周波数が大きく引き上げられていることが理解できる。

ここで明確に意図されているのが、シングルコア性能に対する極端なまでの傾斜だ。動作周波数を4GHzの大台に乗せたことで、単一のタスクを高速に処理するシングルコア性能は前モデルを大幅に凌駕する。しかしその反面、全体の物理コア数が一つ減少したことで、マルチコア性能の上限値は論理的に押し下げられる構造となる。リークされた初期ベンチマークスコア（シングルコア845、マルチコア2657）は絶対値としては極端に低く留まっているものの、これはソフトウェア最適化前の初期試作チップの計測結果であるため、スコア自体により性能の全貌を測ることはできない。問うべきなのは、競合他社が少しでもマルチコア性能を引き上げるためにしのぎを削り、8コアが事実上の標準となった2020年代半ばにおいて、あえてコアを減らすという決断が何を意味しているのかだ。

2nmプロセスへの移行と「チップ・ビニング」という経済的合理性

この不可解なアーキテクチャの根底に流れる最大の要因は、最先端半導体の製造コストと歩留まり（イールド）のコントロールだろう。Tensor G6は、TSMCの最先端2nmプロセスルールの採用が確実視されている。トランジスタ密度が極限に達する最先端プロセスの初期ロットはウェハー単価が天文学的な水準に達し、かつ歩留まりの安定化には莫大な時間を要する。

ここで機能するのが「チップ・ビニング（Binning）」という半導体業界の古典的かつ強力な製造手法である。ウェハーからチップを切り出す過程で、8つのコアすべてが完全に動作する基準を満たした「良品」のみを選別し、フラッグシップの上位互換モデルであるPixel 11 ProやPixel 11 Pro XLに搭載する。一方で、製造上の微小な欠陥により1つのコアが規定のクロックや電圧要件を満たさなかったチップに対して、その欠陥コアを無効化し「7コア仕様」のSoCへと生まれ変わらせてベースモデルのPixel 11に搭載する。このシナリオに基づくならば、高騰する2nmプロセスの製造費用の回収率を引き上げつつ、Pixelシリーズ全体でのチップ供給量を安定的に確保することが可能となり、ビジネス上の極めて高い合理性が成立する。

実際にOPPOのFind N5などにおいて、QualcommのSnapdragon 8 Eliteアーキテクチャの7コア版が採用された先行事例が存在する事実も、この推論を裏付ける材料となる。すべてのスマートフォンモデルがベンチマークの最高得点を叩き出す必要はなく、下位モデルにおいて1つのコアが無効化されたところで、一般消費者の日常的な用途において明確な差異が生じるわけではない。Googleはハードウェアのもたらす純粋なカタログスペック競争からある意味で距離を置き、コスト効率と全体の実用体感速度とのバランスを見極める新たなフェーズへと踏み込んだと解釈できる。

AD

PowerVR CシリーズGPUへの刷新とオンデバイスAIの計算基盤

CPUコアのドラスティックな変更に加えて、グラフィックス処理ユニット（GPU）アーキテクチャの刷新も大きな焦点となる。Tensor G5に組み込まれていたPowerVR DXT-48-1536から、Tensor G6ではPowerVR CシリーズのCXTP-48-1536へと移行していることが確認された。この「Dシリーズ」から「Cシリーズ」への移行がブランド内の単なるマイナーアップデートなのか、あるいは演算の系譜が異なる特化型モデルへの転換なのかについて、詳細な仕様はまだベールに包まれている。

ただし、確実なトレンドとして読み取れるのは、モバイルグラフィックスに対するアプローチが、高解像度の3Dレンダリング性能の向上から、オンデバイスAIの並列処理基盤としての最適化へと重心を移していることである。現在のスマートフォンのSoC設計においては、画像生成や高度な自然言語モデリングを実行するNPU（ニューラルプロセシングユニット）とGPUの綿密な協調動作が命運を分ける。刷新されたCシリーズのGPUが、もし演算精度を柔軟に調整しつつ低電力での行列演算性能を跳ね上げたモデルであるならば、それは「ソフトウェアとAIの統合によってハードウェア制約の壁を突破する」というGoogleの製品開発哲学を具現化する強力な武器となる。リーク情報で12GBというRAM容量がPixel 11のプロトタイプに据え置かれている点も、ローカル環境での大規模なAIモデル実行に必要な最低限の推論向け帯域幅を担保しつつ、システム全体のリソース最適化を図ろうとする意図と結びつく。

逆張り戦略の真価：最高速を競うのではなく、最適な体験を設計する

AppleのAシリーズやQualcommのSnapdragonプラットフォームが絶対的な処理能力で限界を突破し合い、ベンチマークテストのスコアボードにおける優位性を誇示し続ける一方で、GoogleのTensorシリーズは初代モデルから現在に至るまで、あえてその競争の主戦場には立たずに独自の道を歩み続けてきた。Tensor G5がTSMCへと製造委託先を移管した際にも、純粋な演算能力においては数年前のA14 Bionicアーキテクチャに及ばないという評価が存在した。これに対して「Googleはハードウェア設計において決定的に遅れを取っている」と結論づけるのは簡単だが、モバイルコンピューティングの本質的な進化を見誤る可能性がある。

Googleの開発思想の核心にあるのは、1秒間に実行できる浮動小数点演算の絶対回数を競うことではなく、ユーザーが端末に触れ、目的を達成するまでの「体験の質」の向上である。カメラの画像処理パイプラインのリアルタイム制御、バックグラウンドでの正確な文字起こし、不要な被写体を消去するコンピュテーショナルフォトグラフィーなど、Googleのソフトウェアエコシステムと直結した処理において、Tensorチップは初期の設計段階から緻密なチューニングが織り込まれている。

Tensor G6における7コア化と高クロック化という組み合わせは、この思想のさらなる先鋭化だ。日常的なアプリケーションの起動やインターフェースのレスポンスにおいては、高い動作クロック数がシングルスレッドの処理をブーストし、直接的な体感速度の向上をもたらす。並行して稼働する無数のバックグラウンドタスクに対しては、マルチコアの力で押し切るのではなく、Android OSの洗練されたスケジューラ最適化とAI主導のリソース管理技術によって電力消費を抑制しながら効率的に捌き切る。この無駄を削ぎ落としたハードウェア設計こそが、構成要素が複雑化・肥大化を続ける近年のSoC開発競争に対する、Googleの計算された回答なのではないだろうか。

AD

スマートフォン開発のエコシステムに対する新たなメッセージ

Tensor G6の今回のリーク情報が問いかけているのは、次世代モデルのスペックシートの空欄を埋めるための単なる数字の羅列ではなく、ファウンドリの微細化技術が物理的な限界値に近づく半導体産業において、大規模テクノロジー企業がハードウェアとソフトウェアの役割分担をどのように再構築していくのかという、構造変革の兆しである。

コストと製造難易度の対価がかつてなく高騰する2nmプロセス時代において、ラインナップ上のすべての端末に対して一切の妥協のないフルスペックのフラッグシップSoCを搭載するというビジネスモデルは、遠からず経済的な行き詰まりを迎える。Googleが選択したと推測される「チップ・ビニングによる7コアアーキテクチャの戦略的活用」は、サプライチェーン側に立ちはだかる歩留まりのリスクを吸収しつつ、ユーザーの最終的な使用体験を損なわないための絶妙な緩衝メカニズムとして機能する。

Androidスマートフォン市場全体に対するメッセージ性も強烈である。市場が成熟段階に入り、端末の買い替えサイクルが長期化する状況下で、プロセッサの微細化がもたらす性能向上のカーブは鈍化している。消費者がデバイスに求める価値が、ゲームの高フレームレートな描画から、生活を全方位で支援するパーソナルアシスタントとしての知性へと移行する中、本当に必要なのは過剰な物理コアの数ではなく、ソフトウェアと調和したシステムレベルでの統合である。

Tensor G6は、そのスマートフォンのパラダイムシフトを試すための極めて重要なプロダクトとなる。ベンチマークテストの無機質なスコアにおいて競合陣営のデバイスに水をあけられることがあったとしても、日常使用における滑らかでノンストレスな操作感、カメラのシャッターを切った直後の画像処理の瞬発力、あるいはローカルLLMによって実現される自然な対話において、Googleは譲れない優位性を確立しようとしている。「体験価値の最大化」という明確な目標に向けた、コア数削減という大胆な引き算。それこそが、まだ全貌を見せないTensor G6が我々に提示している、今後のスマートフォン開発における新たな競争の基準である。
