量子コンピュータが、もし机の上に置けるほど小さくなったら？ハーバード大学の研究チームが、そんな未来を手繰り寄せるかもしれない画期的な技術を発表した。従来の複雑で巨大な光学システムを、人間の髪の毛よりも薄い一枚のチップに置き換えることに成功したのだ。この「メタサーフェス」と呼ばれる超薄型デバイスは、量子コンピューティング実用化の最大の障壁とされてきた「スケーラビリティ問題」を根本から覆す可能性を秘めている。
量子コンピューティングの「アキレス腱」- 巨大化する光学系のジレンマ
光の粒子である「光子（フォトン）」を利用した量子コンピュータは、室温で超高速に情報を伝えられるため、次世代の計算機として大きな期待を集めている。しかし、その実現には乗り越えるべき巨大な壁があった。
光子に量子情報を載せ、計算させるには「エンタングルメント（量子もつれ）」という、複数の光子が運命共同体のように振る舞う特殊な状態を作り出す必要がある。従来、これを実現するためには、実験室の広大なテーブルを埋め尽くすほどのレンズ、ミラー、ビームスプリッターといった無数の光学部品が必要だった。
問題は、計算の規模を大きくしようと量子ビット（光子）の数を増やすと、必要な部品の数が指数関数的に増加してしまうことだ。これは「スケーラビリティ問題」と呼ばれ、システムの巨大化、コストの増大、わずかなズレも許されない精密な調整の困難さ、そして光が各部品を通過する際の微細な損失（ロス）の蓄積といった、数々の問題を引き起こす。いわば、光量子コンピューティングの「アキレス腱」だったのである。
ハーバード大の答え – 魔法の絨毯「メタサーフェス」
この根深い問題に対し、ハーバード大学ジョン・A・ポールソン工学・応用科学大学院（SEAS）のFederico Capasso教授率いる研究チームは、驚くほどエレガントな解決策を提示した。2025年7月24日付の科学誌『Science』に掲載された論文で、彼らは光学部品のジャングルを、たった一枚の超薄型デバイス「メタサーフェス」に集約する技術を実証したのだ。
メタサーフェスとは、光の波長よりも小さなナノスケールの微細構造を表面にびっしりと刻み込んだ、平面状のデバイスだ。このナノ構造のパターンを精密に設計することで、通過する光の明るさ、進む方向（位相）、波の揺れる向き（偏光）などを自由自在に操ることができる。

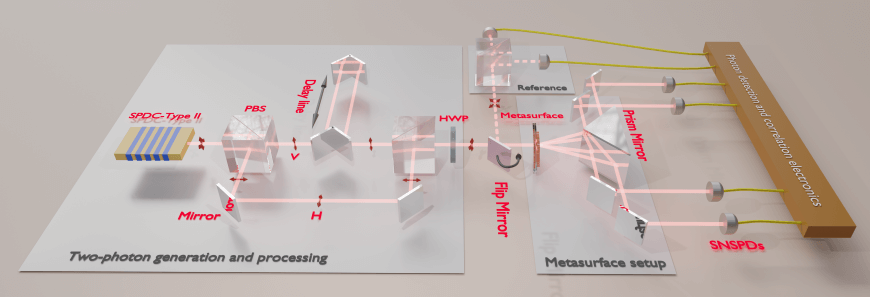

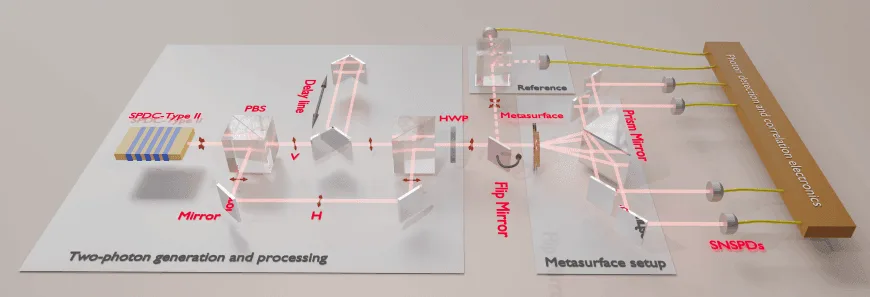

Capasso教授のチームは、このメタサーフェスを用いて、複雑な量子もつれ状態にある光子を生成し、量子演算を実行できることを示した。これは、まるで巨大なオーケストラが奏でる複雑な交響曲を、たった一人の指揮者が振るタクト一本で完全に制御するようなものだ。
論文の筆頭著者である大学院生のKerolos M.A. Yousef氏は、その意義をこう語る。
「我々はスケーラビリティ問題の解決に関して、大きな技術的優位性を導入しています。今や、光学セットアップ全体を、非常に安定かつ堅牢な単一のメタサーフェスへと小型化できるのです」
設計の鍵は「グラフ理論」- 複雑な量子のもつれを地図にする
しかし、無数の光子が織りなす複雑な干渉を、どのようにして一枚のチップ上のナノパターンに「翻訳」したのだろうか。ここで研究チームは、数学の一分野である「グラフ理論」という強力なツールを応用した。
グラフ理論は、点（ノード）とそれらを結ぶ線（エッジ）で物事の関係性を表現する学問だ。研究チームは、生成したい量子もつれ状態を、光子間の複雑な干渉経路を示す「グラフ」として描き出した。この抽象的な「量子状態の地図」を、物理的なメタサーフェスのナノ構造パターンへと体系的に変換する設計手法を確立したのである。
この独創的なアプローチについて、研究科学者のNeal Sinclair氏は次のように述べている。「グラフ理論のアプローチを使えば、ある意味で、メタサーフェスの設計と光子の量子状態はコインの裏表になるのです」。これは、作りたい量子状態を決めれば、それに応じたメタサーフェスの設計図が必然的に導き出されることを意味する。複雑な量子現象の設計に、かつてない明快さと秩序をもたらしたのだ。
安定性、低コスト、低損失 – メタサーフェスがもたらす圧倒的利点
この技術がもたらす恩恵は計り知れない。
- 圧倒的な安定性と堅牢性: すべての機能が一体成型（モノリシック）のチップに集約されているため、外部からの振動や温度変化といった擾乱に非常に強い。部品ごとの精密なアライメントも不要になる。
- 低コストと量産性: メタサーフェスの製造には、現代の半導体産業で使われている既存のリソグラフィ技術が応用できる。これは、将来的な低コストでの大量生産への道を拓くものだ。
- 低光学損失: 光が通過する部品が劇的に減るため、量子情報の劣化につながる光の損失を最小限に抑えることができる。
これらの利点は、これまで研究室レベルの実験に留まっていた光量子システムを、実用的なデバイスへと押し上げる強力な推進力となるだろう。
量子コンピュータから「チップ上の実験室」まで – 拓かれる応用の新地平
この研究のインパクトは、量子コンピュータの開発にとどまらない。Capasso教授のチームが示した「メタサーフェスベースの量子光学」は、様々な分野に革命を起こす可能性を秘めている。
例えば、超高感度な「量子センシング」や、化学分析や創薬研究をチップ上で行う「ラボオンチップ」技術への応用が期待される。特に、室温で動作する点は極めて重要だ。超伝導方式などの多くの量子コンピュータが絶対零度に近い極低温環境と大掛かりな冷却装置を必要とするのに対し、この技術は遥かにシンプルで扱いやすい量子デバイスの実現を示唆している。
今回の研究は、長年、光量子コンピューティングの前に立ちはだかってきた「スケーラビリティ」という巨大な壁に、確かな突破口を穿つものだ。もちろん、実用化にはエラー訂正技術の確立など、まだ乗り越えるべき課題も残っている。しかし、複雑な量子光学系を一枚のスマートなチップに封じ込めるというアイデアは、紛れもなくパラダイムシフトの始まりを告げている。ハーバード大学から発信されたこの一枚の薄いチップが、未来のコンピューティングと科学の風景を根底から塗り替えるかもしれない。
