コネティカット大学の研究チームが、科学誌『Nature Communications』にて発表した新たなイメージング技術が、光学の世界に大きな進歩をもたらそうとしている。
新たな技術の名は「マルチスケール開口合成イメージャー（Multiscale Aperture Synthesis Imager）」、通称MASIだ。
この技術の核心は、従来の高解像度撮影に不可欠とされてきた「巨大で精密なレンズ」を完全に排除した点にある。MASIは、分散配置された小型センサー群と高度な計算アルゴリズムを組み合わせることで、光の物理的な限界（回折限界）を「ソフトウェア」で突破する。そして、驚くべきことにここで用いられたのは、最先端の天文学で用いられている技術を応用した物なのだ。
本稿では、MASIがいかにして光の波面を操り、サブミクロンの解像度と3次元計測を実現したのか、その驚くべきメカニズムと科学的意義について見ていきたい。
ブラックホール撮影の技術を、手のひらサイズの光学領域へ
2019年、人類は史上初めてブラックホールの撮影に成功した。これは「イベント・ホライズン・テレスコープ（EHT）」と呼ばれる、地球規模で分散した電波望遠鏡を連携させ、仮想的に地球サイズの巨大な望遠鏡を構築する「開口合成（Synthetic Aperture）」技術の賜物であった。
EHTの成功は、電波領域における「波の位相（タイミング）」を原子時計を用いて極めて正確に同期できたことに起因する。しかし、この手法を我々が見ている「可視光」の領域に持ち込むことは、長らく不可能とされてきた。
なぜか。それは光の波長が電波に比べて圧倒的に短いからである。可視光の波長は数百ナノメートル（10億分の1メートル）のオーダーであり、複数のセンサー間で光の波を合成（干渉）させるためには、ナノメートルレベルの物理的な位置合わせと同期が必要となる。わずかな振動、温度変化による膨張ですら、画像は崩壊してしまう。これまでの光学合成開口システムは、巨大で高価な除振台や、極めて複雑なレーザー干渉計による制御を必要とし、実験室の外に出ることはほぼ不可能であった。
コネティカット大学のGuoan Zheng教授らが開発したMASIは、この物理的な難問を「物理」で解決することを諦め、「計算」によって解決するというコペルニクス的転回によって突破したのである。
MASIのアーキテクチャ：レンズを捨て、コードを纏う

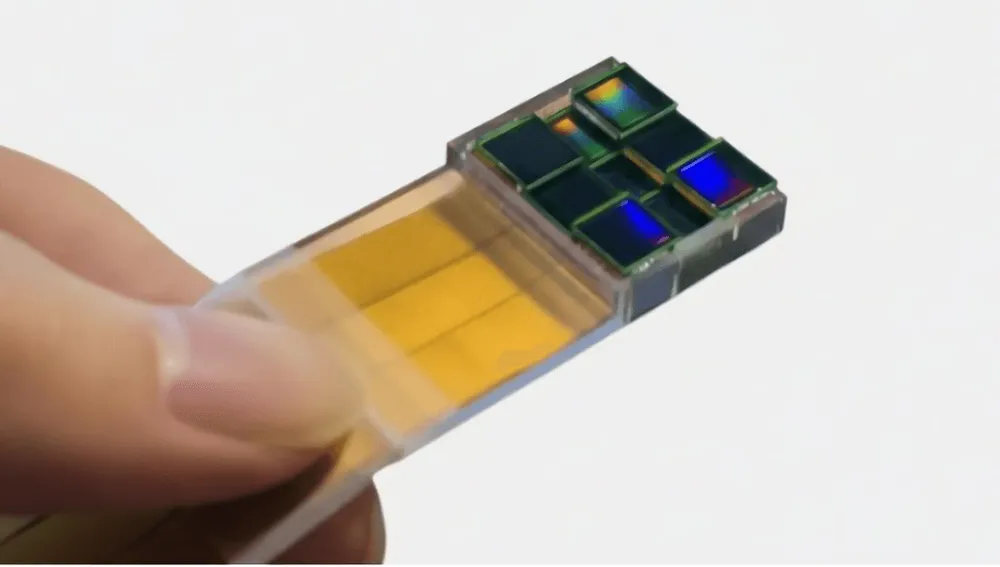

MASIの外見は、従来のカメラとは似ても似つかない。そこにはレンズ筒はなく、代わりにイメージセンサーのアレイが剥き出しで配置されている。しかし、ただのセンサーではない。各センサーの表面には特殊な「コード化されたマスク（Coded Surface）」が装着されている。
1. 分散型コード化センサーとタイコグラフィ
MASIは、複数の独立した安価なCMOSイメージセンサー（実験では1300万画素のAR1335を使用）で構成される。通常のカメラがレンズで光を集光して「像」を結ぶのに対し、MASIはレンズを使わず、物体から飛来する光の「回折パターン（ぼやけた干渉縞）」を直接記録する。
ここで重要なのが「タイコグラフィ（Ptychography）」という技術の応用である。各センサーは圧電素子によってサブピクセル単位（約1ミクロン）で微細に振動（ディザリング）しながら、連続的にデータを取得する。
センサー表面のコード化マスクが光を変調し、その複雑な干渉パターンを数理的に解析することで、光の「強度（明るさ）」だけでなく、通常の写真では失われてしまう「位相（光の波のズレ）」情報を完全に復元する。これにより、各センサーは独立して、自分の受け持ち範囲の「複素波面（Complex Wavefield）」を再構成することができる。
2. 革新の中核：「計算による位相同期（Computational Phase Synchronization）」
MASIの真の革新性は、個々のセンサーがバラバラに取得した波面データを、どのようにして一つの巨大的な「仮想レンズ」として統合するか、という点にある。
前述の通り、従来の手法ではハードウェア的にナノメートル精度でセンサー位置を合わせる必要があった。しかしMASIは、物理的な同期を一切行わない。その代わり、取得されたデータに対して事後的に「計算による位相同期」を施す。
研究チームが開発したアルゴリズムは、各センサーが復元した波面データを仮想空間内で物体面まで逆伝播（Back-propagation）させる。その上で、各センサー間の「位相オフセット（ズレ）」を、再構成画像のエネルギーが最大化するように反復的（Iterative）に最適化するのだ。
これは、適応光学（Adaptive Optics）において大気のゆらぎを補正するプロセスに似ているが、MASIはそれをハードウェアの介入なしに、純粋なソフトウェア処理のみで完遂する。これにより、センサー同士が物理的に離れていても、あるいは配置が多少ずれていても、計算機の中で「完全に同期した状態」を作り出すことができる。これが、MASIが「スケーラブル（拡張可能）」である最大の理由である。
物理限界の突破：サブミクロン解像度と視界の拡張
この計算論的アプローチが生み出す成果は、従来の光学常識を覆すものである。
回折限界を超える解像力
実験において、MASIは約2センチメートルという、顕微鏡としては極めて長い作動距離（ワーキングディスタンス）を保ちながら、0.78マイクロメートル（780ナノメートル）の細部を解像することに成功した。これは、単独のセンサーが物理的に達成しうる限界（回折限界）を遥かに超える性能である。
通常、この解像度を得るには、対象物に極限まで近づいた高倍率レンズが必要となる。しかし、MASIは「合成開口」の効果により、分散配置された小口径センサー群全体があたかも一つの巨大なレンズ（大口径アパーチャ）として機能するため、遠くからでも微細な構造を見分けることが可能となる。
計算による視野拡張（Field Expansion）
さらに驚くべきは、センサーの物理的なサイズよりも広い範囲を撮影できる「視野拡張」機能である。
レンズのない系では、物体からの光は回折によって広がりながら進む。つまり、センサーの直上にある物体だけでなく、斜め方向にある物体からの光もセンサーに届いている。
MASIのアルゴリズムは、復元された波面データの周囲に「ゼロパディング（余白の追加）」を行い、それを逆伝播させることで、センサーの物理的な枠を超えた領域の像を結像させる。実験では、4.6×3.4mmのセンサーを用いて、その面積の約16倍にあたる16.6×15.4mmの範囲の指紋を高精細に復元することに成功している。これは、センサーが存在しない「空白」の領域にある物体すらも、計算によって可視化できることを意味する。
3次元計測と産業・科学へのインパクト
MASIが取得するのは2次元の画像ではなく、光の「複素波面」であるため、本質的に3次元情報を内包している。
デジタル・リフォーカスと深度マップ
取得後のデータ処理において、任意の深さに焦点を合わせ直す「デジタル・リフォーカス」が自在に行える。研究チームは、弾丸の薬莢（やっきょう）表面の微細な凹凸や、レゴブロックの表面、硬貨のレリーフなどを撮影し、深さ方向の分解能約6.5マイクロメートルでの3次元形状計測（トポグラフィー）を実証した。
これは、機械的なスキャンや複雑なレーザー計測機を用いずに、ワンショット（実際には短時間のスキャン）で広範囲の3Dデータが得られることを示しており、工業製品の検査や鑑識（フォレンジック）分野での応用が期待される。
応用可能性：セキュリティから医療まで
- 鑑識・セキュリティ:
薬莢の撃針痕（Firing pin impression）のような微細な特徴を、広範囲かつ非破壊で3次元的に記録できる能力は、科学捜査において極めて有用である。また、MASIの「視野拡張」特性を利用し、センサーの直上ではない場所に隠された情報を、正しい復号キー（伝播距離やパディング設定）を持つ者だけが可視化できるという、物理層での暗号化・ステガノグラフィへの応用も提案されている。 - バイオメディカル・病理診断:
従来、病理スライドの観察には高倍率顕微鏡による狭い視野でのスキャンが必要だった。MASIを用いれば、スライド全体を一度に、かつ細胞レベルの解像度で3次元的に観察できる可能性がある。レンズが不要なため、インキュベーター内などの狭い空間への設置も容易だ。 - スケーラビリティがもたらす未来:
従来の巨大望遠鏡や高性能カメラは、性能を上げようとするとレンズの重量や製造コストが指数関数的に増大するという問題を抱えていた。MASIは、センサーの数を増やせば増やすほど性能が向上する「線形スケーリング」の特性を持つ。将来的には、壁一面に配置された安価なセンサーアレイが、現在の最高級光学顕微鏡や望遠鏡を凌駕する性能を発揮する日が来るかもしれない。
光学における「ソフトウェア・デファインド」の時代へ
コネティカット大学のチームが開発したMASIは、光学ハードウェアの物理的な制約を、計算の力で解除する試みである。それは、「いかに精巧なガラス（レンズ）を磨くか」という数世紀にわたる光学の歴史から、「いかに優れたアルゴリズムで光を束ねるか」という計算光学（Computational Imaging）の時代への完全なる移行を示唆している。
光の波長という微視的なスケールにおいて、ハードウェアの同期を捨て、ソフトウェアによる事後同期を選択したMASIのアプローチは、合成開口レーダーやEHTで培われた概念を、我々の身近な可視光領域で実用化するための決定的なブレイクスルーである。
レンズという「重力」から解き放たれた光は、MASIという翼を得て、我々にまだ見ぬミクロとマクロの融合した世界を見せてくれるに違いない。
論文
- Nature Communications: Multiscale aperture synthesis imager
参考文献
- University of Connecticut: New Image Sensor Breaks Optical Limits
