電子の速度が物理的な限界に突き当たり、「ムーアの法則」の終焉が囁かれて久しい。AIやデータセンターが要求する計算能力が爆発的に増大する現代において、半導体業界は根本的なパラダイムシフトを迫られている。その答えは「光」にあると、多くの研究者が確信してきた。チップ上で電子の代わりに光を使って情報を伝達・処理する「シリコンフォトニクス」は、次世代コンピューティングの切り札と目されている。しかし、この壮大な構想には、長年解決できない致命的なボトルネックが存在した。それは、シリコンチップ上で効率的に光を生み出す「光源」、すなわち小型高性能レーザーをいかにして作るか、という問題である。

この数十年にわたる難問に対し、中国・浙江大学の研究チームが、極めて独創的かつシンプルな手法で風穴を開けた。彼らは、次世代材料として期待される「ペロブスカイト」を用い、室温でのレーザーの準連続動作を、過去に例のない高い性能で実現したのだ。このブレークスルーは、長らく停滞していたオンチップ・レーザー開発を一気に加速させ、光コンピューティングや超高速光通信の実現を現実的な射程に捉えるものとして注目を集めている。

AD

シリコンフォトニクスの悲願：チップに「光」を灯すということ

我々が日常的に使うコンピュータやスマートフォンのチップ内部では、無数の電子が銅配線を駆け巡り、情報を伝達している。しかし、チップが高密度化・高性能化するにつれて、この「電子の道」は深刻な渋滞に陥り始めている。電子は抵抗によって熱を生み、信号の遅延も無視できないレベルに達しているのだ。

そこで登場するのが、光で情報を運ぶシリコンフォトニクスだ。光は電子と比べて遥かに高速で、エネルギー損失も少ない。チップ内の主要区間を光ファイバーに置き換えられれば、データのボトルネックは解消され、消費電力を劇的に抑えながら性能を飛躍的に向上させることができる。

問題は、どうやってその光を作るかだ。主役であるシリコンは、光を通すことは得意だが、自ら光を発することは極めて苦手という性質を持つ。そのため、外部からレーザー光源を持ち込み、シリコンチップと接続する必要があった。現在、商用レーザーの多くは、インジウムやガリウム、ヒ素といった元素からなる「III-V族半導体」で作られている。これらは非常に高性能だが、シリコンとは全く異なる結晶構造を持つため、シリコンウェハー上に直接作ることが極めて困難であり、製造プロセスは複雑で高コストにならざるを得なかった。これが、シリコンフォトニクスが本格的に普及する上での最大の障壁となっていた。

希望の星「ペロブスカイト」の光と影

この状況を打破する救世主として脚光を浴びたのが、「ペロブスカイト」と呼ばれる特殊な結晶構造を持つ材料だ。もともとは太陽電池の分野で驚異的なエネルギー変換効率を叩き出し、一躍有名になったこの材料は、レーザー光源としても並外れたポテンシャルを秘めていた。

ペロブスカイトの最大の魅力は、その製造プロセスの手軽さにある。高価な特殊基板や真空装置を必要とせず、インクのように溶液を塗布して乾燥させるだけで高品質な結晶膜を作ることができる。これは、シリコンチップ上にレーザーを低コストで直接集積できる可能性を示唆しており、まさにゲームチェンジャーとなり得る特性であった。

しかし、その輝かしい「光」の裏には、深い「影」が潜んでいた。ペロブスカイトレーザーは、極めて短いパルス光を照射した際には機能するものの、実用化に不可欠な「連続的な動作」が室温では極めて困難だったのだ。エネルギーを注入し続けると、ペロブスカイトはすぐに輝きを失い、沈黙してしまう。この現象の背後には、「オージェ再結合」という名の厄介な物理現象が存在した。

レーザーの輝きを蝕む「エネルギー泥棒」：オージェ再結合との戦い

レーザーが光を放つためには、「反転分布」と呼ばれる状態、つまり、エネルギーの高い状態にある電子が多数存在する状態を作り出す必要がある。ここに外部からエネルギー（ポンプ光）を連続的に注入し、電子を次々と高いエネルギー状態へと押し上げる。これらの電子が低い状態に戻る際に光を放出する「誘導放出」が連鎖的に起こることで、強力なレーザー光が生まれる。

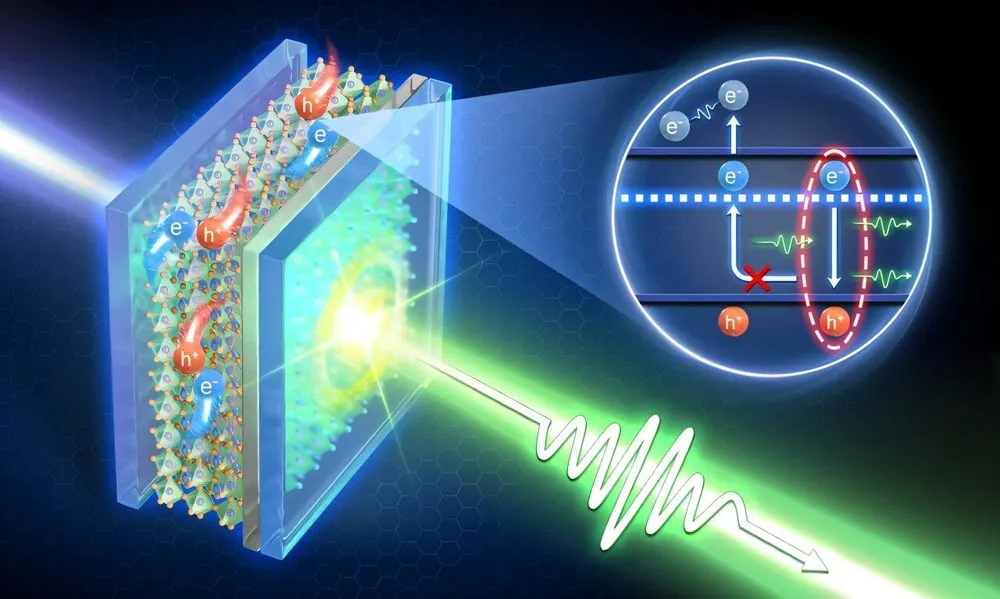

ところがペロブスカイトでは、エネルギーの高い電子が密集してくると、「オージェ再結合」という現象が牙を剥く。これは、ある電子が光を放出してエネルギーを失う代わりに、そのエネルギーを隣にいる別の電子に横取りさせてしまう現象だ。エネルギーを奪った電子はさらに高いエネルギー状態へ行ってしまい、結局は熱として無駄にエネルギーを消費する。光になるはずだった貴重なエネルギーが、内部で「空焚き」されてしまうわけだ。この「エネルギー泥棒」の活動は、電子の密度が高まるほど活発になる。

連続動作を目指してエネルギーをゆっくり注入しようとすると、誘導放出の連鎖が始まる前に、オージェ再結合によって次々とエネルギーが盗まれ、反転分布を維持できなくなってしまう。これが、ペロブスカイトレーザーが連続動作できなかった根本的な原因であった。この宿敵をいかにして封じ込めるかが、研究者たちに課せられた最大の課題だった。

AD

浙江大学のブレークスルー：「混ぜて、そして去らせる」魔法の添加剤

浙江大学のXinyang Wang氏らが率いる研究チームは、このオージェ再結合問題に対し、驚くほどエレガントな解決策を提示した。彼らのアプローチの核心は、「揮発性アンモニウム添加剤」を用いた製造プロセスにある。

これまでも、ペロブスカイト膜の品質を高めるために、様々な有機アンモニウム塩（例えばPEABr）を添加剤として使う試みは行われてきた。これらの添加剤は、膜の欠陥を減らし、表面を滑らかにする効果はあった。しかし、それらは膜の内部に残り、ペロブスカイトの結晶を微小な層（準2D構造）に分断してしまうという副作用があった。この微小な層構造は「量子閉じ込め効果」を強め、電子を狭い空間に閉じ込めてしまう。皮肉なことに、電子が密集することでオージェ再結合がむしろ促進されてしまうという、まさに「諸刃の剣」の状態に陥っていたのだ。

浙江大学チームが用いたのは、「2-フェニルエチルアンモニウムアセテート（PEAAc）」という揮発性、つまり蒸発しやすい性質を持つ特殊なアンモニウム添加剤だ。彼らの戦略はこうだ。

  1. 一時的な足場の構築: まず、ペロブスカイトの原料溶液にこの揮発性添加剤PEAAcを混ぜ込む。溶液を基板上に塗布すると、PEAAcが「足場」や「鋳型」のような役割を果たし、一時的に均一で欠陥の少ない準2D構造のペロブスカイト膜が形成される。
  2. 加熱による相再構築: 次に、この膜を加熱（アニーリング）する。すると、揮発性のPEAAcは摂氏70度あたりから蒸発を始め、最終的にはペロブスカイト膜から完全に抜け出てしまう。
  3. 理想的な結晶の完成: 添加剤という「足場」が綺麗に取り除かれた後には、不要な低次元の相（オージェ再結合の温床）がなくなり、欠陥が極めて少ない純粋な3D構造のペロブスカイト結晶膜だけが残る。

このプロセスは「揮発性アンモニウム駆動による相再構築」と名付けられた。いわば、建設工事で足場を組んで美しい建物を造り、完成後にはその足場を跡形もなく撤去するようなものだ。この手法により、膜の品質向上という添加剤のメリットだけを享受し、オージェ再結合を促進するというデメリットを完全に排除することに成功したのである。

学術誌『Advanced Photonics』に掲載された論文によれば、この手法で作られたペロブスカイト膜は、キャリア寿命が劇的に延び、オージェ再結合の発生率が従来手法に比べて1桁以上も抑制されていることが実験的に確認されている。まさに、長年の課題であった「エネルギー泥棒」を追い出すことに成功した瞬間であった。

記録的性能が物語る「実用化」への確かな一歩

この新しいペロブスカイト膜が、単なる基礎研究レベルの素材に留まらないことを証明するため、研究チームは実際にレーザーデバイスを構築し、その性能を実証した。彼らが作製したのは、VCSEL（垂直共振器面発光レーザー）と呼ばれる、今日の光通信で広く使われているタイプのレーザーだ。

その性能は驚異的だった。

  • 極めて低い発振しきい値 (17.3 μJ/cm²): レーザーを発振させるために必要なエネルギーが、これまでの記録を大幅に下回る低さであった。これは、極めてエネルギー効率が高いことを意味し、低消費電力化が求められるチップへの搭載において決定的に重要だ。
  • 卓越した品質係数 (Q値 3850): レーザー光の品質（単色性や指向性）を示すQ値も、過去最高レベルを達成。これは、生成された光が共振器内に効率よく閉じ込められ、質の高いレーザー光として出力されていることを示している。
  • 準連続波（Quasi-CW）動作の実現: ナノ秒（10億分の1秒）オーダーの長いパルス幅を持つ光で励起し続けても、安定してレーザー発振を維持することに成功。これは、実用化に不可欠な真の連続波（CW）動作に向けた、極めて大きな一歩である。

特に注目すべきは、励起パルスをフェムト秒（1000兆分の1秒）からナノ秒へと長くした際の性能劣化が劇的に抑えられた点だ。従来手法では、パルス幅を長くするとオージェ再結合の影響が顕著になり、発振に必要なエネルギーが10倍以上にも跳ね上がっていた。しかし、新手法ではその増加がわずかに留まり、オージェ再結合がいかに効果的に抑制されているかを如実に物語っている。

AD

光が織りなす未来と残された課題

浙江大学のこの成果は、シリコンフォトニクスの未来を大きく手繰り寄せるものだ。低コストで高性能なペロブスカイトレーザーをシリコンチップ上に直接集積する道筋が、明確に示されたからである。

これが実現すれば、私たちの世界は大きく変わる可能性がある。

  • AIとデータセンターの革新: サーバー内のプロセッサ間、さらにはチップ内部のコア間のデータ伝送を光で行う「光インターコネクト」が現実のものとなる。これにより、現在のAIが必要とする膨大なデータ移動のボトルネックが解消され、学習・推論速度が飛躍的に向上し、同時に消費電力は大幅に削減されるだろう。
  • 光コンピューティングの夜明け: 光を用いて直接計算を行う、夢の技術「光コンピューティング」の実現にも弾みがつく。超並列処理を得意とする光コンピュータは、創薬、材料開発、金融モデリングといった複雑な問題を瞬時に解決する可能性を秘めている。
  • 新たな応用分野の開拓: 小型・高効率な光源は、自動運転に不可欠なLiDARセンサーの高性能化、スマートフォン搭載の各種センサーの高精度化にも貢献する。さらに、「塗って作れる」というペロブスカイトの特性を活かせば、曲げられるディスプレイや体に貼り付けるウェアラブルな光電子デバイスといった、全く新しいアプリケーションの創出も期待される。

もちろん、楽観は禁物だ。実用化までには、まだいくつかの重要なハードルが残されている。今回の成果は「準」連続波動作であり、まずは真の連続波（CW）動作を達成する必要がある。そして最大の課題は、現在の「光励起」（外部からレーザー光を当てて動かす）から、コンセントからの電気で直接駆動できる「電気駆動」への移行だ。さらに、ペロブスカイト材料に共通の課題である、酸素や水分に対する長期的な安定性や耐久性の確保も避けては通れない。

しかし、これらの課題はもはや、乗り越えられない壁ではないだろう。浙江大学の研究チームが示した「オージェ再結合を抑制する」という明確な設計指針は、後続の研究者たちにとって強力な羅針盤となるはずだ。

今回のブレークスルーは、単なる一つの研究成果ではない。それは、電子の限界に縛られていたコンピューティングの世界を解き放ち、光が情報を自在に駆け巡る新しい時代への扉を開いた、歴史的な一歩と言えるだろう。その扉の向こう側で、ペロブスカイトの光がどのような未来を照らし出すのか。我々はその始まりを、今、目の当たりにしているのかもしれない。
