現代のエレクトロニクスが直面している最大の障壁、それは当サイトでも何度もご紹介しているように、「熱」である。人工知能（AI）を支える巨大なデータセンター、次世代通信規格5Gのインフラ、そして高性能なレーダーシステムに至るまで、デバイスの小型化と高出力化は常に膨大な排熱を伴う。熱は電子部品の動作速度を低下させ、消費電力を増大させ、最終的にはデバイスの寿命を著しく縮める。この根本的な課題に対し、米国ライス大学の研究チームが、物理学と材料科学の境界を越える画期的なソリューションを提示した。
応用物理学の専門誌『Applied Physics Letters』に掲載された研究において、Xiang Zhang氏、Pulickel M. Ajayan教授、Yuji Zhao教授らの研究チームは、マイクロ波プラズマ化学気相成長法（MPCVD）を用いたスケーラブルな「パターン化ダイヤモンド成膜技術」を発表した。この技術により、電子デバイスの動作温度を最大23℃（41°F）低下させることに成功し、熱管理テクノロジーにおける飛躍を遂げようとしている。
限界を迎えるエレクトロニクスの熱管理と「究極の放熱材」のジレンマ
あらゆる物質の中で、ダイヤモンドは群を抜いて高い熱伝導率を誇る。さらに、広いバンドギャップ、高い絶縁破壊電界、優れた化学的安定性など、次世代の半導体材料や放熱基板として理想的な特性を兼ね備えている。もしシリコンチップや窒化ガリウム（GaN）トランジスタの直上にダイヤモンドを配置できれば、発生した熱を瞬時に拡散させ、デバイスのパフォーマンスを劇的に向上させることができるのだ。
しかし、その「究極の硬さ」と「化学的安定性」が、皮肉にもダイヤモンドをエレクトロニクス産業に統合する際の最大の障壁となってきた。従来の半導体製造プロセスでは、基板全体に薄膜を形成した後に、不要な部分を削り取る「トップダウン方式」のアプローチが一般的である。例えば、反応性イオンエッチング（RIE）などの技術が用いられる。だが、ダイヤモンドは極めて頑丈であるため、エッチング速度は絶望的に遅く、使用するマスク素材との選択比を取ることも難しい。さらに、強引なエッチングプロセスは、残されたダイヤモンドの結晶構造に深刻なダメージを与え、本来の優れた特性を損なう危険性を孕んでいる。
このように、ダイヤモンドを狙った形状に切り出すことの困難さが、局所的な熱管理やマイクロ・エレクロ・メカニカル・システム（MEMS）への応用を長年にわたって阻んできたのである。
発想の転換：削るのではなく、狙った場所に「育てる」ボトムアップ方式
ライス大学の研究チームは、このトップダウン方式の限界を打ち破るため、発想を根本から転換した。既に出来上がったダイヤモンドを削るのではなく、最初から「必要な場所にだけダイヤモンドを成長させる」というボトムアップ方式のアプローチを採用したのである。
このプロセスの中核を担うのが、マイクロ波プラズマ化学気相成長法（MPCVD）である。家庭用電子レンジの原理を極限まで強力にしたようなこの反応炉の中に、水素（H2）とメタン（CH4）などの炭素を含むガスを送り込み、強力なマイクロ波エネルギー（1500〜2500 W）を照射してプラズマ化する。プラズマによって分解されたガスの成分から炭素原子が降り注ぎ、基板上で結合してダイヤモンドの結晶を形成していく。
しかし、ダイヤモンドの結晶は、何もない平滑な基板の上に突然現れるわけではない。結晶が成長を始めるための「足場」、すなわち核生成（Nucleation）の起点が必要となる。研究チームは、この核生成のプロセスを精密に制御することに成功した。具体的には、直径わずか5〜10ナノメートルの「ナノダイヤモンド」の粒子を、成長の「種（シード）」として基板上に配置する手法だ。
重要なのは、このナノダイヤモンドの種を、いかにして基板上の正確な位置にのみ配置するかという点にある。研究チームは、スケールと用途に応じて2つの独創的なマスキング技術を組み合わせた。
1つ目は、マイクロメートルスケールの微細なパターンを描くための「フォトリソグラフィ」の応用である。基板上に感光性樹脂（フォトレジスト）を塗布し、紫外線で狙ったパターンを露光・現像してマスクを作る。その上からナノダイヤモンドの懸濁液をスピンコートし、不要なレジストと一緒にリフトオフ（剥離）することで、レジストが存在しなかった領域にのみ、ナノダイヤモンドの種を正確に残すことができる。
2つ目は、この技術をセンチメートルから2インチ（約5センチ）のウェハースケールへと一気に拡張するための「レーザー定義ピールオフ・マスキング戦略」である。従来のフォトリソグラフィは、大面積化や特殊な基板への適用においてコストとプロセスが複雑になるという課題があった。そこでチームは、市販のラッピングフィルム（研磨フィルム）を基板に貼り付け、レーザー彫刻機で直接パターンを切り抜くという手法を開発した。切り抜かれた部分のフィルムを剥がし、ナノダイヤモンドを塗布した後に残りのフィルムを剥がすだけで、過酷な化学薬品を使うことなく、広大な面積に正確なシード層を形成することに成功した。これは、製造業への実装を見据えた際のスケーラビリティにおいて、極めて重要な進歩である。
連続膜よりも「ドット柄」が冷える？ 放熱メカニズムの深い謎を解明
この成膜技術によって作成されたパターンの放熱性能を検証するため、研究チームは高濃度にドープされたシリコン（Si）基板上に金属電極を配置し、電流を流してジュール熱（局所的な自己発熱）を発生させる試験を行った。その結果は、材料科学の直感に反する、驚くべきものだった。
何もコーティングしていない裸のシリコン基板が69.9℃に達したのに対し、ダイヤモンドをパターン成膜した基板は顕著な温度低下を示した。ここまでは予想通りである。しかし興味深いのは、基板全体をダイヤモンドで覆い尽くした「連続膜」よりも、特定のサイズの円形パターン（ドット柄）を散りばめた基板の方が、より優れた冷却性能を発揮したという事実である。
実験では、直径50マイクロメートル、100マイクロメートル、200マイクロメートルのダイヤモンドの円形パターンが比較された。連続膜や大きなドットが約51〜53℃の動作温度にとどまったのに対し、最も小さな「直径50マイクロメートルのドットパターン」を敷き詰めたサンプルは、46.8℃という最低温度を記録した。これは、裸のシリコン基板と比較して23℃以上（41°F）もの劇的な温度低下である。
なぜ、放熱材であるダイヤモンドの面積や体積が少ない「小さなドット柄」の方が、より効率的に熱を逃がすことができたのだろうか。その背景には、「熱境界抵抗（Thermal Boundary Resistance: TBR）」と「三次元的な熱放散」という物理現象が深く関わっている。
異種材料の接合面（この場合はダイヤモンドとシリコンの界面）では、熱を運ぶフォノン（格子振動の量子）の伝わり方が異なるため、熱の流れに対する大きな抵抗（TBR）が生じる。巨大な連続膜の場合、局所的なホットスポットで発生した熱はダイヤモンド内を横方向（面内）に素早く広がるが、最終的にシリコン基板側へ熱を逃がそうとする際、この広大な界面全体で大きな抵抗に直面することになる。
一方、直径50マイクロメートルという微小なドットパターンの場合、表面積に対する「周囲長（エッジ）」の比率（perimeter-to-area ratio）が劇的に高くなる。これにより、熱はダイヤモンドの島を真下に抜けるだけでなく、エッジ部分から三次元的に基板へと拡散していく「エッジアシスト熱放散」が強力に機能するようになる。この幾何学的な優位性が界面の熱抵抗を効果的に相殺し、結果として系全体の定常温度を最も低く抑えることに成功したのである。
さらに、X線回折（XRD）による分析で、シリコンとダイヤモンドの界面に微小な炭化ケイ素（SiC）層が形成されていることが確認された。このSiC層は、結晶構造の全く異なるダイヤモンドとシリコンの間に立ち、フォノンの振動を滑らかに伝達する「フォノンブリッジ」として機能し、界面の熱抵抗をさらに低減させている可能性が示唆されている。
偶然から生まれた「フクロウ」が示す結晶成長の精緻なコントロール

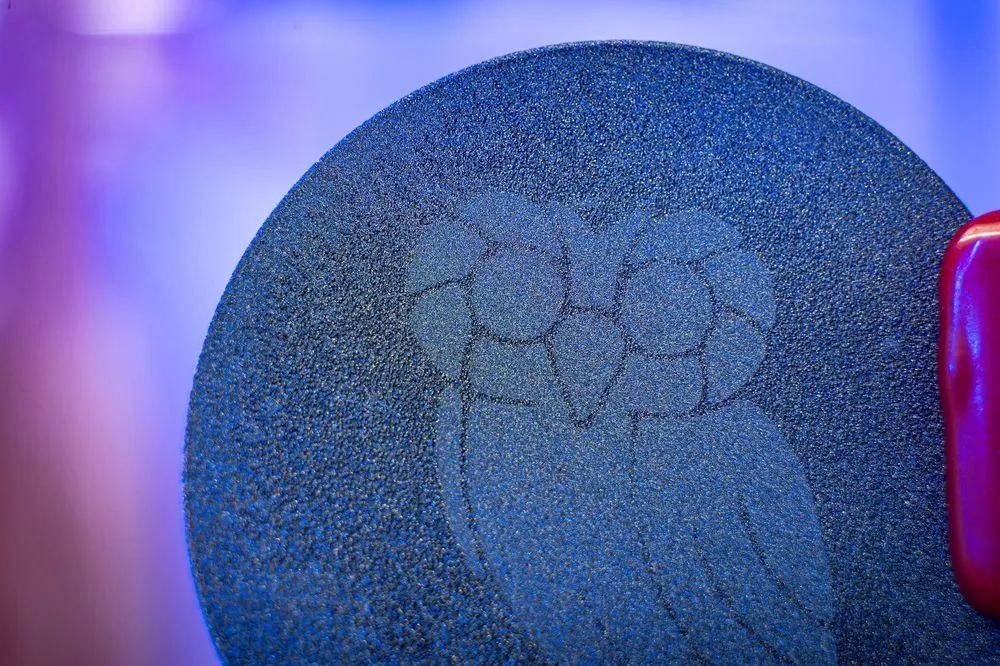

この研究におけるもう一つの重要なハイライトは、ライス大学のマスコットである「フクロウ」の複雑な形状を、窒化ガリウム（GaN）およびシリコン基板上でダイヤモンドとして完全に再現したことだ。当初は来賓への記念品という遊び心から始まった試みであったが、このフクロウのパターンは、ダイヤモンドの結晶成長メカニズムに関する極めて重要な科学的洞察をもたらした。
成長したフクロウのダイヤモンド膜を走査型電子顕微鏡（SEM）およびXRDで詳細に解析した結果、フクロウの「内側（パターン領域）」と「外側（非パターン領域）」で、結晶の微細構造と配向が完全に異なっていることが判明したのである。
同一の反応炉内で、同一のプラズマ条件で成長させたにもかかわらず、フクロウの内側は(220)配向が支配的な微細な結晶粒で構成されており、外側は(111)配向が強く現れる巨大な結晶粒で構成されていた。この違いを生み出した唯一の要因は、初期に散布した「ナノダイヤモンドシード（種）の密度」の違いである。
フクロウの内側は意図的にシードが高密度に配置されている。ここでは、核生成が極めて高い密度で発生し、無数の微細なダイヤモンド粒子が一斉に成長を始める。隣り合う粒子がすぐにぶつかり合い、横方向の成長が激しく競合する（速度論的制約）。その結果、様々な結晶方位が入り混じりながらも(220)配向が優勢な、微細な多結晶膜が形成される。ラマン分光法による分析では、1334.9 cm⁻¹付近にシャープなピークが見られ、これが高品質なsp³結合炭素（純粋なダイヤモンド構造）であることを裏付けている。
一方、フクロウの外側の領域は、意図的なシード配置を行っていないものの、プロセスの過程でわずかに散乱した微量のシードが存在していた。ここでは実質的なシード密度が極めて低いため、個々の結晶粒が他の粒と衝突するまでに、長時間の独立した成長を続けることができる。この環境下では「熱力学的選択」が強く働く。表面エネルギーが低く、成長速度の観点から最も安定した(111)結晶面を持つ粒子が他の配向を凌駕し、結果として巨大な結晶粒を持つ(111)テクスチャが形成されたのである。
この発見は、単に狙った形を作るだけでなく、「種の撒き方（シード密度）」を制御するだけで、1回の成膜プロセスの中に異なる結晶特性を持つダイヤモンド領域を同時に作り分けることができるという、驚異的なエンジニアリング能力を示している。
次世代パワー半導体（GaN）とAIデータセンターの未来を拓く
ライス大学が確立したこのボトムアップ方式によるスケーラブルなパターン化ダイヤモンド成膜技術は、単なる基礎研究の枠を超え、現代社会が抱えるテクノロジーのボトルネックを解消する強力なポテンシャルを秘めている。
特に期待されているのが、次世代のパワー半導体材料である窒化ガリウム（GaN）デバイスへの応用である。GaNベースの高電子移動度トランジスタ（HEMT）は、5G基地局や高出力レーダーの心臓部として不可欠だが、局所的に発生する極端な自己発熱（ホットスポット）が性能と信頼性を著しく制限している。今回の研究では、シリコンだけでなくGaN基板上でも複雑なダイヤモンド構造のパターニングに成功しており、GaNデバイスの活性領域に直接ダイヤモンド製ヒートスプレッダ（熱拡散板）を組み込む道を開いた。
もちろん、実用化に向けた課題も残されている。GaNとダイヤモンドという熱膨張係数（CTE）が大きく異なる材料を接合することによる熱応力への対処や、MPCVDの過酷なプラズマ環境からデバイスの活性層を保護する手法、そして極限まで界面熱抵抗を低減するための界面エンジニアリングのさらなる最適化が必要である。
しかし、米国防高等研究計画局（DARPA）が支援する半導体研究プログラム（JUMP 2.0）のCHIMESセンターなど、国家規模のプロジェクトがこの研究を後押ししている事実は、この技術の戦略的重要性を物語っている。
AIアクセラレータやデータセンターにおけるエネルギー効率の壁は、究極的には「熱の壁」である。発熱による処理速度の低下を防ぎ、膨大な冷却電力を削減するために、人類は最も硬く、最も熱を伝える物質を自在に操る術を手に入れようとしている。偶然のフクロウのモニュメントから生まれたこの技術は、未来の超高性能エレクトロニクスを文字通り「クールダウン」させる、決定的な鍵となるだろう。
論文
- Applied Physics Letters: Scalable selective-area diamond growth for thermal management applications
参考文献
- Rice University: Diamond owl swoops in with new method to keep electronics cool
