再生可能エネルギーへの移行が人類の喫緊の課題となる中、都市空間における太陽光発電のあり方が根本的に問われている。歴史的に見れば、1954年にベル研究所で実用的なシリコン太陽電池が開発されて以来、太陽光パネルは平坦であり、硬く、重いという前提のもとに進化を遂げてきた。郊外に建設されるメガソーラーと呼ばれる大規模発電所においては、この物理的制約は大きな障壁とはならなかった。
しかし、電力需要の大部分を占める都市部において建物の壁面や屋根を直接発電装置とする「建物一体型太陽光発電（BIPV: Building-Integrated Photovoltaics）」を構想したとき、既存のシリコンパネルはその重さとデザインの非柔軟性から、建築物の美観や構造的限界と激しく衝突してきた。曲面を多用した現代建築や、伝統的な景観を保持すべきヨーロッパの歴史的建造物において、青黒く平坦なシリコンパネルを無機質に並べることは景観の破壊と同義とみなされることが多い。都市の限られた空間を有効活用し、自然やインフラへの追加的な負荷を回避するためには、建築物のあらゆる三次元形状に寄り添い、なおかつ高い発電効率と量産性を担保する新たな光電変換デバイスの登場が不可避であった。
美観、軽量性、三次元曲面への追従性、高効率という相反する要求を同時に満たす次世代の太陽光発電技術は、物理法則と材料工学の制約をどのように突破できるのだろうか。

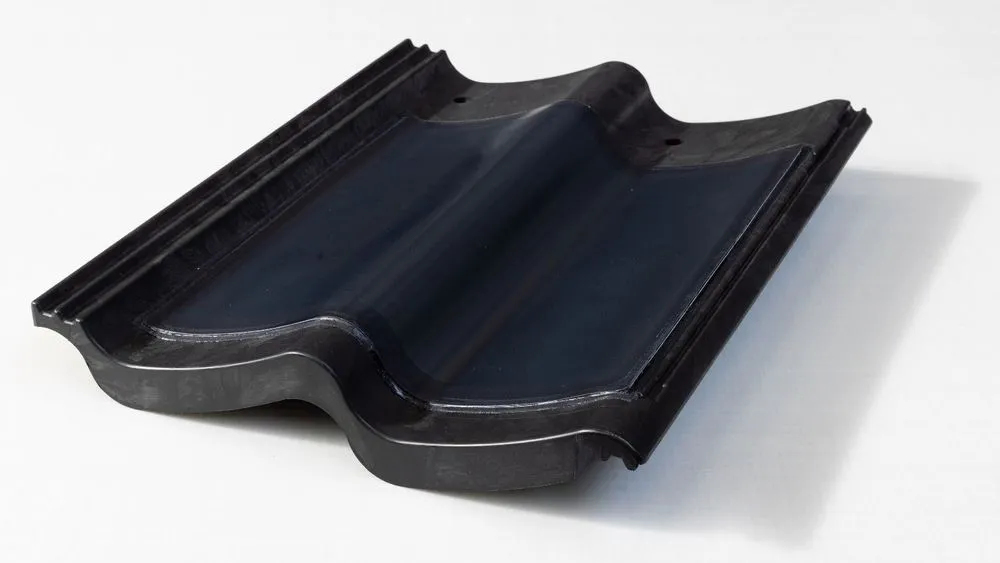

この巨大な問いに対し、オランダ応用科学研究機構（TNO）は、オランダのBIPV専門企業であるASAT B.V.と共同で決定的な解答を提示した。柔軟な薄膜上に形成されたペロブスカイト太陽電池を曲面の複合屋根タイルに直接統合した「世界初」のペロブスカイト太陽光屋根タイルを開発したのである。研究室レベルのデモンストレーションという枠を超え、ロールツーロール（R2R）方式による大規模な量産を見据えたこの技術は、都市インフラそのものを発電所へと変貌させるパラダイムシフトの引き金となる。
ペロブスカイトの物理がもたらす「剛性からの解放」
結晶シリコン太陽電池が高い変換効率を誇る一方で、その本質的な欠点は光吸収係数の低さに起因している。シリコンは間接遷移型の半導体であるため、入射した光子を十分に吸収して電子・正孔対を生成するためには、数百マイクロメートルの厚みを持った剛性の高いウェハーが必要となる。これが太陽光パネルの重量と硬さの根源である。
対照的に、TNOが着目した有機無機ハイブリッドペロブスカイト材料（通常、$ABX_3$の結晶構造を持つ）は、直接遷移型の半導体であり、極めて高い光吸収係数を有している。わずか数マイクロメートルの極薄の層であっても、太陽光スペクトルの大部分を吸収することが可能である。この物理的特性こそが、ガラスのような硬い基板ではなく、薄く柔軟なポリマーフィルム（フレキシブルフォイル）上に光電変換層を形成することを可能にしている。
太陽電池の性能を示す光電変換効率 \(\eta\) は、開回路電圧（\(V_{OC}\)）、短絡電流密度（\(J_{SC}\)）、曲線因子（\(FF\)）、入射光電力（\(P_{in}\)）を用いて以下の数式で定義される。
\(\eta = \frac{V_{OC} \cdot J_{SC} \cdot FF}{P_{in}}\)
ペロブスカイト材料は欠陥許容性が高く、非放射再結合が抑制されるため、理論限界に近い極めて高い \(V_{OC}\) を出力できるという特長を持つ。TNOはこの優れた光電特性を損なうことなく、10 cm × 10 cmという実用的なサイズのフレキシブルモジュールを構築し、建築部材に直接組み込む土台を完成させた。
予想外の結果として示された「曲げ耐性」の高さ
ここにおいて、材料工学的に極めて重要であり、直感に反する発見（Counterintuitive Finding）が報告されている。一般的に、薄膜太陽電池を曲面に合わせて湾曲させた場合、光吸収層や透明導電膜に機械的な応力（歪み）が生じ、微小なクラックの発生や層間剥離を引き起こす。これにより電荷の再結合中心（トラップ準位）が劇的に増加し、特に曲線因子（$FF$）や短絡電流密度（\(J_{SC}\)）が急激に低下することが広く知られていた。
しかし、TNOの測定データはこの従来の前提を見事に覆した。平坦な状態での単独のペロブスカイトモジュールの変換効率が最大13.8%であったのに対し、S字のような複雑な曲面を持つ複合屋根タイルに接着・設置された後でも、その効率は12.4%に保たれたのである。
\(\Delta \eta = \frac{13.8 – 12.4}{13.8} \times 100 \approx 10.1\%\)
デバイスを大きく湾曲させたにもかかわらず、効率の相対的な低下率が約10.1%という極めて限定的な範囲に収まったという事実は、ペロブスカイト材料の結晶格子が持つ独特の柔軟性（Soft lattice）と、TNOが開発したデバイス構造の強靭さを物語っている。ASAT B.V.の創設者であるKarl Kielは、屋根タイルという実環境に近い物理的形状の下でも実用的な発電能力を維持できることが実証されたことで、商業導入が短期的な視野に入ったと評価している。
R2R製造が切り開くBIPVのブルーオーシャンと地政学的反転
この技術のもう一つの核心は、バッチ処理による限定的な生産から、産業レベルでの連続生産への完全な移行を視野に入れている点である。TNOは、太陽電池を構成する機能層をフレキシブルフォイル上に連続的に塗布・成膜するロールツーロール（R2R）製造プラットフォームを独自に構築した。
R2Rプロセスは、新聞の高速輪転印刷機のように長いロール状の基板を巻き出しながら各層を連続的に堆積させていく技術である。従来のシリコンウェハーを一枚ずつ処理するバッチ方式と比較して、生産スループットが桁違いに高く、製造コストを劇的に引き下げることが可能となる。TNOのシニアサイエンティストであるIlker Doganは、材料やプロセスが既に通常の環境下で機能し、産業応用に直結する準備が整っていることを強調している。
ここで注目すべきは、この技術が持つビジネス的および地政学的なインパクトである。現在、世界の太陽光パネル市場は中国企業による安価なシリコンウェハーの大量生産によって寡占状態にあり、激しい価格競争によってコモディティ化が極限まで進んでいる。欧州のメーカーが同じ土俵でシリコンパネルを製造しても、コスト面で太刀打ちすることは極めて困難である。
しかし、TNOが確立したフレキシブルペロブスカイト技術は、この価格競争を完全に回避するゲームチェンジャーとなる。建物の曲面やデザインに完全に統合できるBIPVという領域は、従来のシリコンパネルが物理的に参入できないブルーオーシャン市場である。カスタマイズされたサイズのフレキシブルソーラーフォイルを高速で連続生産するR2R技術を用いれば、既存の屋根材や建材メーカーと協業し、高付加価値な建築部材として市場を切り拓くことができる。
2026年3月、TNOはこの技術の商業化を加速させるために、スピンアウト企業「Perovion Technologies」を設立した。さらに、オランダの国家成長基金「SolarNL」や欧州連合のHorizon Europeプログラム「LUMINOSITY」からの資金注入、そしてSolliance 2.0プロジェクトの枠組みを通じた北ブラバント州などの地域支援が、このロードマップを強力に後押ししている。日本の積水化学工業とのフレキシブルペロブスカイト太陽電池モジュール技術に関する協力の覚書締結など、グローバルなエコシステム構築も進行中である。今後数年間で、TNOとPerovion TechnologiesはBIPV市場で独自のシェアを獲得し、アジアに依存しがちな現在の太陽光サプライチェーンから脱却し、欧州域内で次世代の製造エコシステムを再構築するという明確なタイムラインを描いている。
従来技術とTNOフレキシブルペロブスカイトの比較
既存の屋上設置型シリコン太陽電池と、TNOが開発したフレキシブルペロブスカイト屋根タイルの特性を比較すると、そのパラダイムシフトがより鮮明になる。
| 特性 / 指標 | 従来型結晶シリコン太陽電池 | TNO フレキシブルペロブスカイトタイル |
|---|---|---|
| 基板・構造 | ガラス・アルミフレーム（剛性・重厚） | ポリマーフォイル（柔軟・極薄） |
| 重量 | 約 \(15 \sim 20\ \text{kg/m}^2\) | 極めて軽量（屋根材自体の重量に依存） |
| 形状適応性 | 平坦面のみ設置可能 | 既存の曲面屋根タイルに直接統合可能 |
| 製造プロセス | バッチ式（高温プロセス・真空蒸着） | ロールツーロール（R2R）連続塗布プロセス |
| 変換効率（モジュール） | 約 \(20 \sim 22\%\) | 13.8%（平坦時） / 12.4%（曲面適用後） |
| 建築美観への影響 | 建築デザインを阻害しやすい | 屋根や壁面と完全に一体化し美観を保持 |
未解明の領域と技術的課題
12.4%という高い変換効率と曲面への統合実証は画期的である一方で、ペロブスカイト太陽電池が直面する本質的な課題が全て解決されたわけではない。科学的客観性の観点から、現在残されている未解明の領域（Research Gap）を明確にしておく必要がある。
最もクリティカルな空白地帯は、屋外の過酷な環境下における「20年以上の長期安定性」の実証データが欠落していることである。ペロブスカイト層は本質的に水分や酸素、さらには強い紫外線（UV）に対しても脆弱であり、これらに曝露されると結晶構造の分解が急速に進行する。TNOは実験的なR2R製造プラットフォームを用いてカプセル化（保護層の形成）を行っているが、屋根タイルという昼夜の激しい温度変化（熱サイクル）や雨風に直接晒される環境において、フレキシブルな封止材が数十年にわたり水蒸気透過率（WVTR）を極限まで低く保てるかは未検証である。
また、大規模な連続生産における大面積での「膜厚の均一性」や「欠陥密度の制御」に関しても、10 cm × 10 cmのモジュールから数メートル規模の連続ロールへとスケールアップする過程で、新たな流体力学的課題や乾燥プロセスの最適化という障壁が待ち受けている。商業化の成功に向けては、実用環境における加速劣化試験のデータ蓄積と、低コストで高耐久なフレキシブルカプセル化材料のブレイクスルーが不可欠である。
都市の景観を変えることなく、建物の表皮そのものが静かにエネルギーを生み出す未来。TNOが打ち立てた「12.4%で機能する曲面ペロブスカイトタイル」というマイルストーンは、材料科学における一技術の成功という枠を超え、都市計画や建築デザインと、持続可能なエネルギー生産との境界線を融解させるものである。重く硬いパネルから解放された太陽光発電技術は、ロールから次々と印刷される薄膜として我々の住む都市のあらゆる曲面を覆い尽くし、全く新しいエネルギーの風景を描き出そうとしている。
Sources
