次世代クリーンエネルギーの主役として、世界中の研究機関がしのぎを削るペロブスカイト太陽電池。軽量で柔軟、かつ安価な印刷プロセスで製造できるこの夢の素材は、すでに従来のシリコン太陽電池に匹敵する光電変換効率を叩き出している。半世紀の歴史を持つシリコンが理論上の変換限界（ショックレー・クワイサー限界）に到達しつつある今、世界のエネルギー産業はペロブスカイトに次なる飛躍を託している。
だが、その華々しい成果の裏には、常に「短命である」という致命的なアキレス腱が隠されていた。熱や湿気、さらには自らが浴びる光によってさえ、その結晶構造は容易に崩壊してしまうのだ。
これまで科学者たちは、この脆い結晶を延命させるため、無数の化学的な添加剤を混ぜ込むという錬金術に頼ってきた。しかし、韓国・高麗大学（Korea University）のJun Hong Noh教授らを中心とする国際研究チーム（University of Toledo、Seoul National University共同）は、まったく異なるパラダイムを提示した。彼らが学術誌『Nature Energy』に発表した手法は、化学物質を一切足さず、ただ異なる次元のペロブスカイト同士を「物理的に接触させる」だけである。
接着も化学反応も伴わないこの極めてシンプルな接触が、いかにして結晶の奥深くの構造を書き換え、24,000時間を超える運用寿命を生み出したのか。ミクロの界面で起きている電磁気学的なドラマと、それがもたらす産業界への壮大なインパクトを紐解いていく。
太陽電池の錬金術が抱える「不完全さ」という呪縛
ペロブスカイト太陽電池の心臓部となる光吸収層には、現在「FAPbI3（ホルムアミジニウム鉛ヨウ素）」という結晶構造が最も有望視されている。この物質は理想的なバンドギャップを持ち、太陽光のスペクトルを極めて効率的に吸収する能力を備えている。しかし同時に、本質的な自己矛盾を抱えている素材でもある。室温付近の環境下では、発電能力を持たない「δ（デルタ）相」と呼ばれる黄色い非ペロブスカイト構造へと容易に姿を変えてしまうのだ。
この相転移を防ぎ、光を吸収する黒色の「α（アルファ）相」を維持するため、これまでの業界の定石は「溶液プロセスによる添加剤の導入」であった。結晶を成長させる前の溶液段階で、メチルアンモニウム（MA）やセシウムなどの異なるイオンを混ぜ込んだり、界面にパッシベーション（表面保護）分子を塗布したりすることで、強引に結晶の崩壊を食い止めていた。
だが、このアプローチは諸刃の剣である。異なる分子を無理に混ぜ合わせる手法は、結晶内部に局所的な不均一性を生み出し、微小な格子歪みや欠陥を引き起こす。これらの微細な欠陥は、長期間の光照射や熱ストレスに晒されることで、電子の動きを阻害するトラップ（落とし穴）となり、結果的に電池全体の劣化を引き起こすトリガーとなる。添加剤というカンフル剤は、短期的には効率を引き上げるものの、長期的には太陽電池の命を削る時限爆弾を内包していたのである。
根本的な問いが浮かび上がる。化学的な不純物を一切排除し、FAPbI3という素材が本来持つ潜在能力だけで、完全無欠の結晶格子を組み上げることはできないのだろうか。
見えない拘束衣：接触誘起カチオン相互作用（CCI）の正体
Noh教授のチームが着目したのは、「2次元（2D）ハライドペロブスカイト」という、より広いバンドギャップを持つ別の素材群である。3次元（3D）のバルク結晶とは異なり、2Dペロブスカイトは、その表面に長い有機アルキル鎖（分子の尻尾のような構造）を整然と並べている。

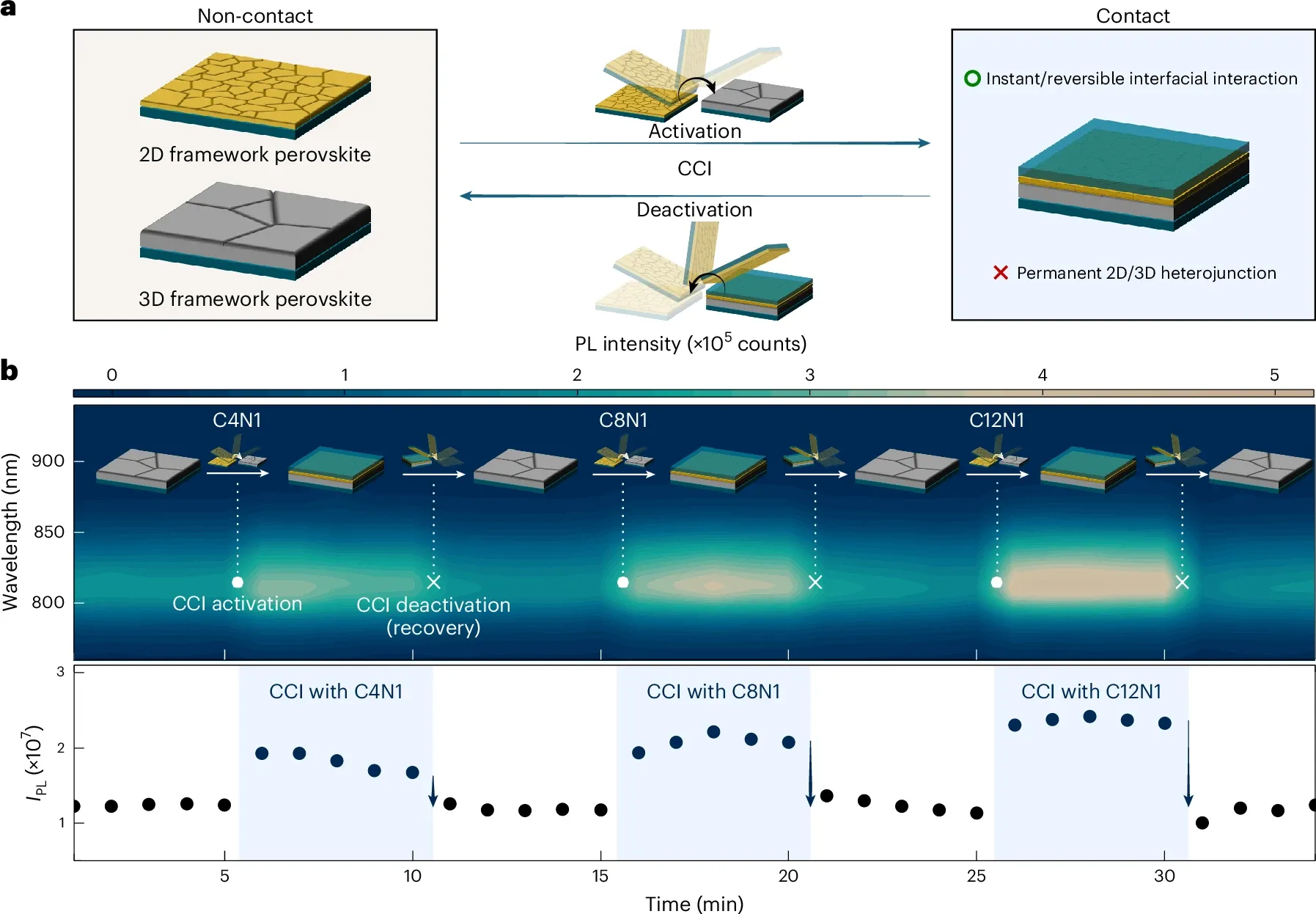

研究チームは、FAPbI3で作られた3D結晶の表面に、この2Dペロブスカイトのフィルムを「ただ密着させる」という実験を行った。化学的な結合材も、強い熱も加えず、ただ物理的にスタンプのように押し当てただけである。すると驚くべきことに、3D層の光学特性、特にフォトルミネッセンス（PL：光を吸収した後に発する光の指標）の強度が瞬時に跳ね上がった。そして、2Dフィルムを引き剥がすと、PL強度は速やかに元に戻った。
この可逆的な現象の正体が、本研究の最大のブレイクスルーである「接触誘起カチオン相互作用（Contact-triggered Cationic Interaction：CCI）」である。
ミクロの視点で見ると、何が起きているのか。3Dペロブスカイトの内部では、ホルムアミジニウム（FA）カチオンという分子が、まるで落ち着きのないダンサーのように格子の中でランダムに回転している。しかし、2Dペロブスカイトが表面に触れると、2D側の有機アルキル鎖と3D側のFAカチオンの間に「双極子誘起双極子相互作用」という微弱だが確かな電磁気学的な引力が生まれる。
この相互作用は、FAカチオンの周囲に「見えない拘束衣」を着せるような効果をもたらす。デンシティ・ファンクショナル・セオリー（DFT）による計算では、この接触によりFAカチオンが回転するためのエネルギー障壁（動き出すために必要なエネルギー）が、特定の軸において0.79 eVから1.12 eVへと跳ね上がることが確認された。暴れていた分子のダンスがピタリと止まり、整列を余儀なくされるのだ。
拘束下での再結晶化：熱処理がもたらす完璧な格子

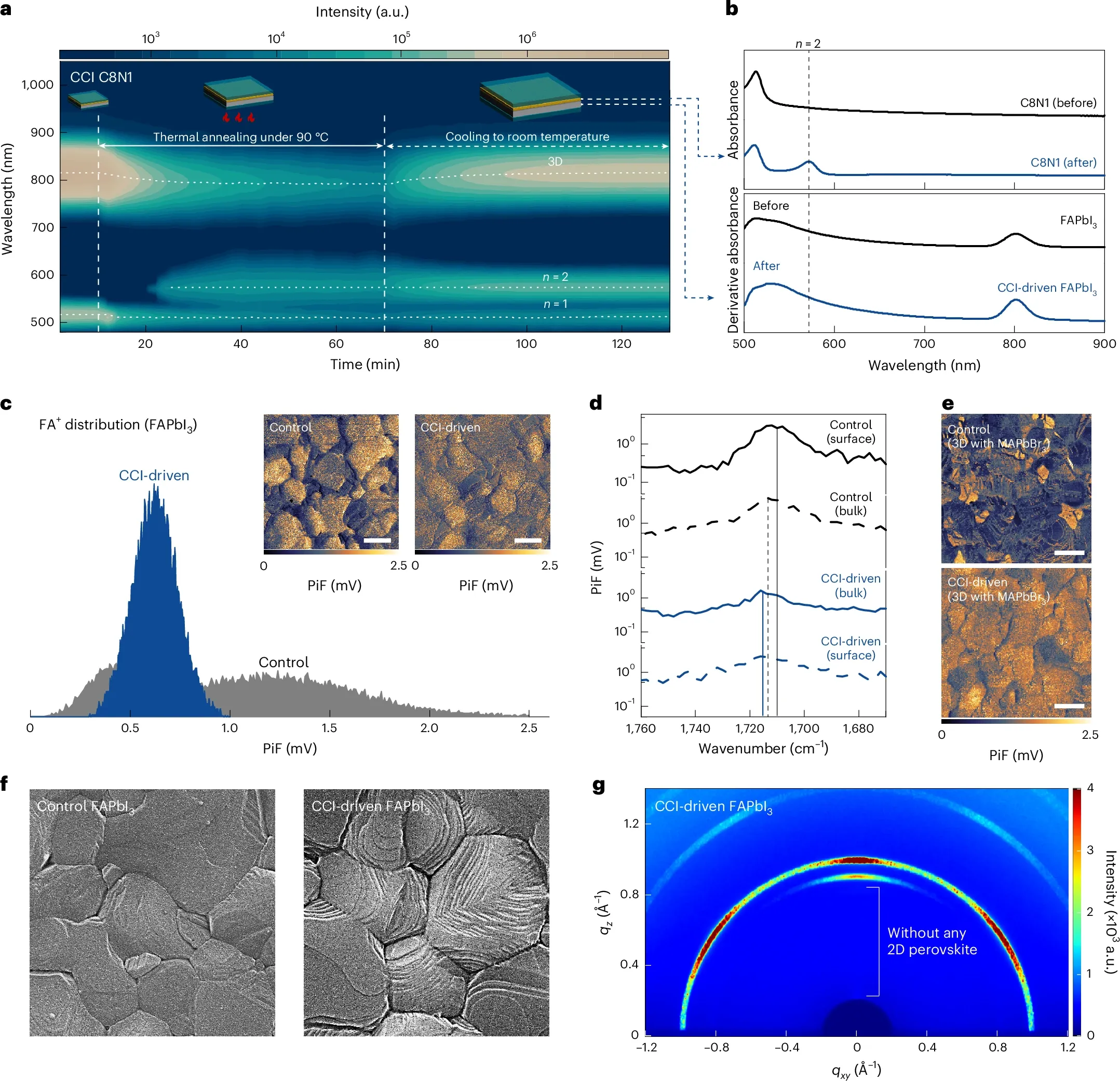

CCIがもたらす分子の整列状態は一時的なものだが、研究チームはこの拘束状態を利用して、3D結晶の根本的な構造改革に挑んだ。2D層と3D層を接触させてCCIを発現させたまま、90℃の穏やかな熱を1時間加えたのである。
通常、不安定なペロブスカイト結晶に熱を加えると、物質が乱れて別の相へと変質してしまう。しかし、CCIという「コルセット」で表面の分子群がガッチリと正しい姿勢に固定されている状態では、熱エネルギーは破壊ではなく「修復」に使われる。
熱を与えられたFAPbI3の内部では、カチオンの分布が均一に再配置され、微細な格子の歪みが解消されていく。これは人間の身体に例えるなら、歪んだ骨格に精密なコルセットを装着した状態で温泉療治を行い、理想的な姿勢を細胞レベルで定着させる「整体」のようなプロセスである。
熱処理後に2D層を取り外すと、そこには添加剤を一切使わずに、X線回折における格子定数が理論上の理想値と完全に一致する、極めて純度が高く均一なFAPbI3の薄膜が残されていた。このCCI駆動による再結晶化プロセスは、従来の手法が抱えていた局所的な不均一性という難題を一掃した。
| 比較項目 | 従来の溶液ベースの欠陥制御（添加剤導入） | CCI駆動の固体接触アプローチ（本研究） |
|---|---|---|
| 界面の接合状態 | 恒久的な化学結合、イオン交換、相互拡散 | 物理的接触のみ（可逆的）、接合形成なし |
| カチオンの分布 | 局所的な偏りが発生しやすい（不均一） | バルク全体にわたって極めて均一 |
| 格子歪みの解消 | 不十分（添加物が新たな歪みの原因に） | 理論上の理想的な格子定数に合致 |
| 相転移の抑制 | 特定の条件下で劣化しやすい | 加速試験条件下（60% RH）でも転移なし |
圧倒的な数値を叩き出すパフォーマンスと「時間」の壁の突破
完璧な結晶格子を手に入れたペロブスカイトの性能は、光学特性の飛躍的な向上という形で即座に現れた。材料の発光能力の指標となるフォトルミネッセンス量子収率（PLQE）は、未処理のコントロールサンプルの約23%から、一気に50%超へと倍増した。格子内の電子の落とし穴となる欠陥が消滅し、電荷の移動度と寿命が劇的に向上した結果である。

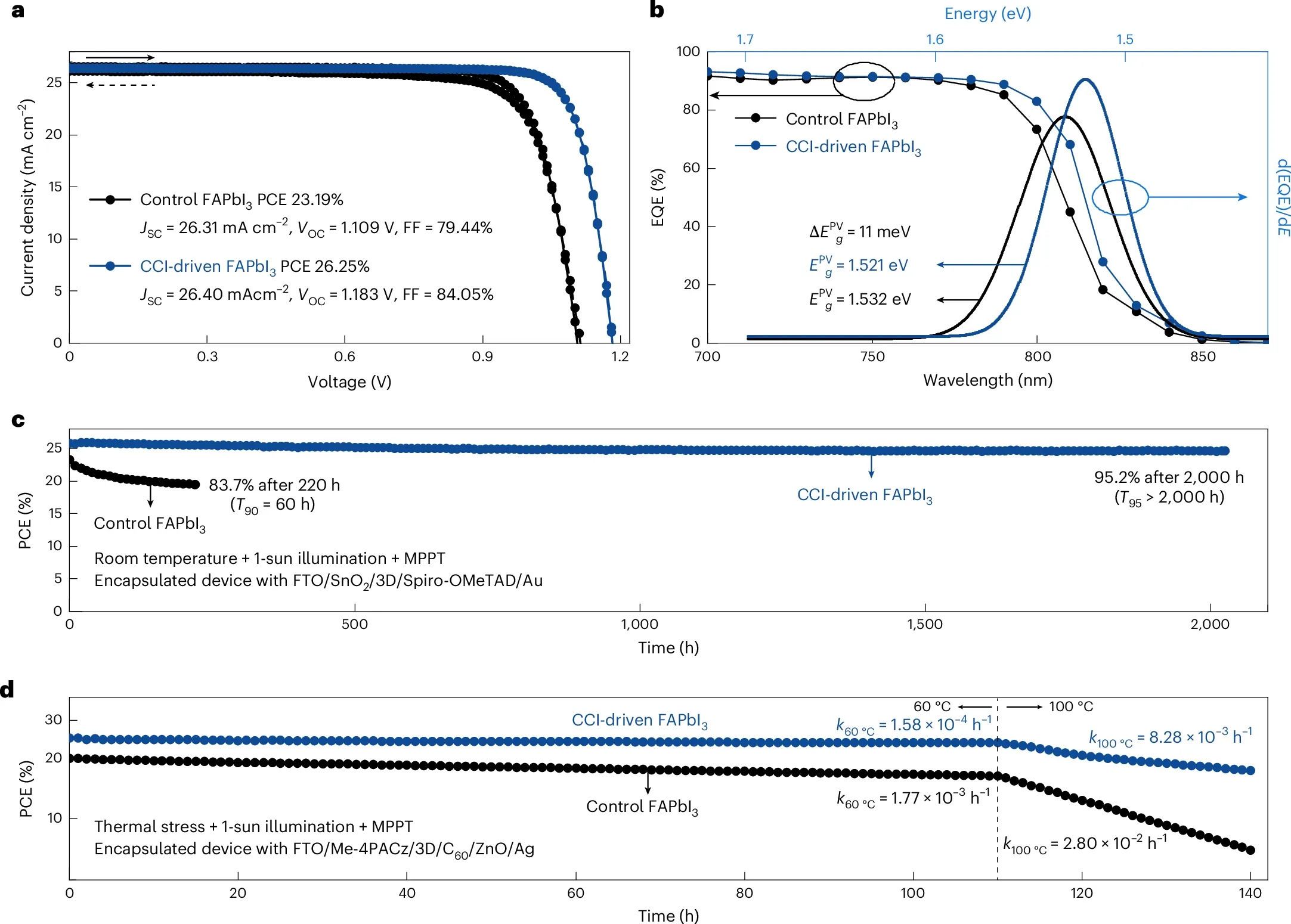

このCCI駆動のFAPbI3層を組み込んだ太陽電池デバイスは、標準的なテスト条件下で26.25%（第三者機関による公式認証値で25.61%）という、単接合型のペロブスカイト太陽電池として世界最高水準のパワー変換効率（PCE）を叩き出した。
だが、この研究が真に産業界を震撼させる理由は「耐久性」にある。ペロブスカイト太陽電池は、熱や光の継続的な曝露によって急速に性能が落ちることが長年の課題であった。研究チームは過酷な加速劣化試験（熱ストレスと1太陽光相当の連続照射による最大出力点追従試験）を実施した。未処理のコントロールデバイスがわずか220時間で初期効率の83.7%まで劣化したのに対し、CCI駆動デバイスは2,000時間を経過しても初期効率の95.2%を維持し続けた。
劣化速度の温度依存性からアレニウスの式を用いて寿命を算出したところ、常温におけるデバイスのT80（初期効率の80%に低下するまでの時間。業界標準の寿命指標）は、約24,800時間と推定された。
この「24,800時間」という数値が持つ意味は極めて大きい。これは昼夜問わず強い太陽光を連続して浴び続けた場合の限界時間である。現実の屋外環境において、パネルが有効な日照を浴びる時間を1日あたり平均5時間程度と仮定して単純換算すれば、数十年分の運用サイクルに匹敵する基礎耐久性を備えていることになる。これは、現在市場を席巻しているシリコン太陽電池の標準的な保証期間（25年程度）を射程に捉えた水準と言える。
タンデム型への波及効果：次世代エネルギー市場を制する布石
今回実証された「接触誘起カチオン相互作用（CCI）」というアプローチは、太陽電池の製造プロセスに対する根源的な発想の転換である。化学的なアプローチの限界を、純粋な物理的・電磁気学的な界面制御によって突破した意義は計り知れない。
さらに重要なのは、この技術が次世代太陽電池の大本命である「タンデム型太陽電池（シリコンとペロブスカイトを重ね合わせ、異なる波長の光を余すことなく吸収する超高効率パネル）」の製造に極めて適しているという点である。
タンデム型デバイスの製造においては、下層にある素材（シリコンや別のペロブスカイト層）にダメージを与えないよう、上部の層を「低温かつ無添加で」形成する技術が強く求められている。CCIプロセスはまさにこの厳しい条件をクリアできる。実際、研究チームはこのプロセスを狭バンドギャップの鉛・スズ（PbSn）合金ペロブスカイトにも適用し、24.45%という驚異的な効率を達成することで、複雑な組成を持つ素材への幅広い汎用性をすでに証明している。
スケールアップへの適合性も高い。2Dフィルムをスタンプのように大面積の3Dフィルムに押し当て、穏やかな熱を加えるという工程は、将来的なロール・ツー・ロール方式などの大量生産ラインにも容易に組み込むことが可能だ。
ただ触れ合わせるだけで、見えない分子の動きを縛り、熱の力で完全な結晶へと組み替える。一見すると直感に反するこの物理プロセスは、人類がペロブスカイト太陽電池の本格的な商用化に向けてどうしても超えなければならなかった「耐久性」という最大の死の谷に、堅牢な橋を架けたのである。
