ローマ神話に登場する「ヤヌス（Janus）」は、前と後ろに異なる二つの顔を持つ出入り口と扉の守護神として知られている。始まりと終わり、過去と未来を象徴するこの神の名は、現代の材料科学の最前線において、まったく新しい物理現象を引き起こす二次元マテリアルに冠されている。それが「ヤヌス型2次元シート」と呼ばれる究極の薄膜材料だ。
ナノテクノロジーの歴史を少し遡ろう。2004年に炭素の単原子層であるグラフェンが分離されて以来、世界中の科学者は「二次元材料」の夢に熱狂した。しかし、グラフェンには半導体として必須の性質である「バンドギャップ（電子の通り道を制御するためのエネルギーの壁）」が存在しないという致命的な欠点があった。それに代わる次世代の覇者として台頭したのが、遷移金属ダイカルコゲナイド（TMD）と呼ばれる材料群である。
通常のTMDは、モリブデン（Mo）やタングステン（W）といった金属原子のシートを、セレン（Se）や硫黄（S）といった同じ種類のカルコゲン原子が上下から均等に挟み込む対称なサンドイッチ構造を持つ。この材料は優れた半導体特性を示すものの、上下が完全に同じ原子で構成されているがゆえの「対称性」が、さらなる機能拡張の壁となっていた。
そこで考案されたのが、ヤヌス型シートである。この構造は対称性を意図的に崩し、表側と裏側で異なる原子を配置する。表面が硫黄、裏面がセレンといった具合だ。このわずか原子3個分の厚さの非対称性が、物質内部に強力な電荷の偏り（ダイポール）を生み出す。内蔵された強烈な内部電場は、光を当てて発生した電子と正孔を瞬時に引き離し、それらが再び結びついて消滅してしまうのを防ぐ。この特異な性質により、光センサーの感度向上や、太陽光を利用した水からの水素生成（光触媒）効率の劇的な飛躍が見込まれている。ヤヌス型シートは、持続可能な次世代エネルギーデバイスや量子デバイスの設計図を根底から書き換えるポテンシャルを秘めている。
二つの顔を持つナノマテリアルが背負う「室温合成のミステリー」
理論的に極めて魅力的なヤヌス型シートだが、その合成プロセスには長らく科学者たちを悩ませる奇妙な謎が横たわっていた。
通常の対称な2次元シートの片面だけを別の原子にすり替えるには、すでに完成している強固な共有結合を断ち切らなければならない。金属原子とカルコゲン原子は電子を強く共有し合っており、この結びつきを切断して新たな原子を組み込む「原子置換反応」には、通常、数百度という高温の熱エネルギーを外部から絶え間なく供給することが不可欠と考えられてきた。
ところが近年、真空中で水素プラズマを照射するという特定の手法を用いると、なぜか「室温」のまま表面の原子だけが入れ替わり、ヤヌス型シートが形成される現象が散見されるようになった。熱力学の基本ルールに従えば、室温という極めて低いエネルギー状態では越えられないはずの強固な反応障壁を、この物質はあっさりとすり抜けていることになる。プラズマの作用に何らかのヒントが隠されていることは推測できたものの、暗闇の真空チャンバー内で、原子の強固な結びつきを密かに解きほぐしている「見えざる手」の正体は完全にブラックボックスに包まれていた。
メカニズムが不透明なままでは、反応の精密な制御は不可能に近い。材料の品質や収率は偶然や経験則に依存せざるを得ず、これがヤヌス型デバイスを産業レベルで実用化するための最大の足枷となっていた。東北大学と筑波大学を中心とする研究チームは、この室温合成の背後に潜む物理的トリックを暴くため、前例のない困難なアプローチに打って出た。
暗黒のチャンバーを照らす。世界初の「その場」観測システムが捉えた異変
反応の全貌を解明するためには、置換が進行している「まさにその瞬間」をリアルタイムで観察しなければならない。しかし、プラズマが激しく飛び交う苛烈な真空環境下において、極微のナノ材料に起きている構造的変化と電気的な変化を同時に測定することは、技術的に極めて困難な挑戦であった。途中でサンプルを取り出して空気に触れさせてしまえば、微細で不安定な中間状態は瞬時にかき消されてしまう。

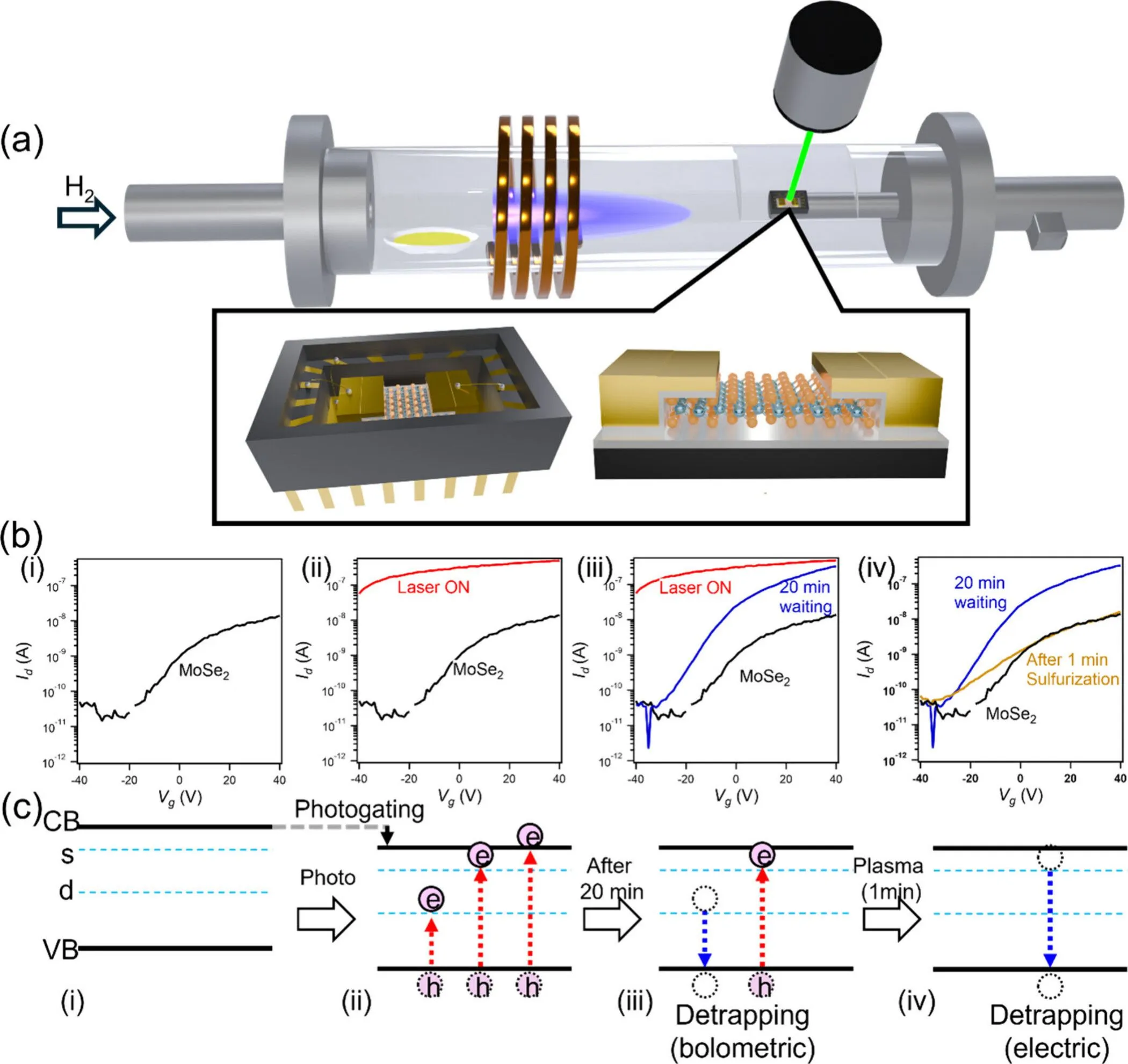

そこで研究チームは、真空中でプラズマを照射しながら、材料の結晶構造の変化を捉えるラマン分光測定と、電子の動きや電気伝導性を測る電界効果トランジスタ（FET）測定を同時に行うことができる世界唯一の「その場（in-situ）光学・電気観測システム」を独自に設計し、構築した。
この観測システムを用いてモリブデン・セレン（MoSe2）のシートに室温でプラズマを照射した瞬間、FETの電気特性に劇的な異変が走った。

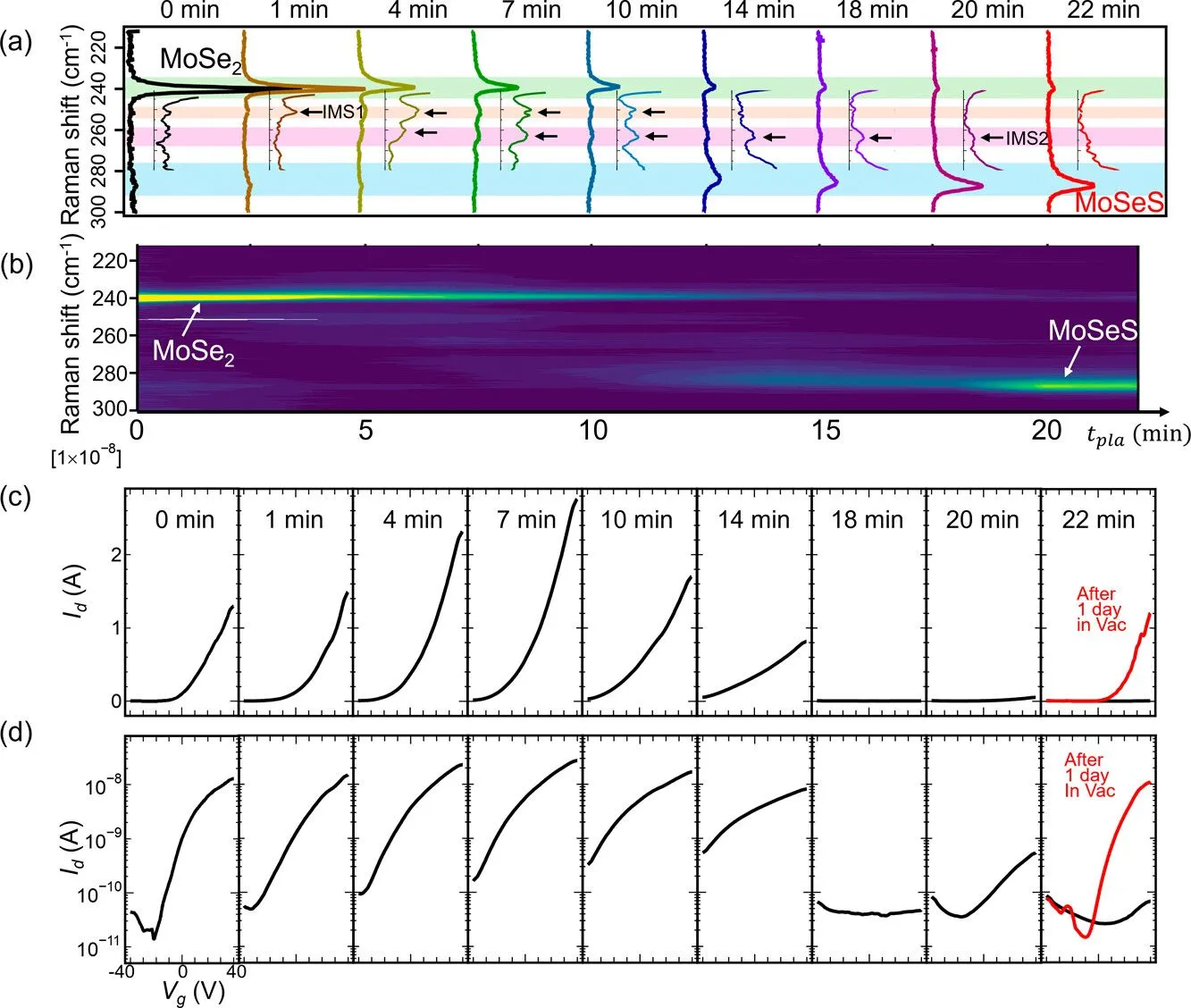

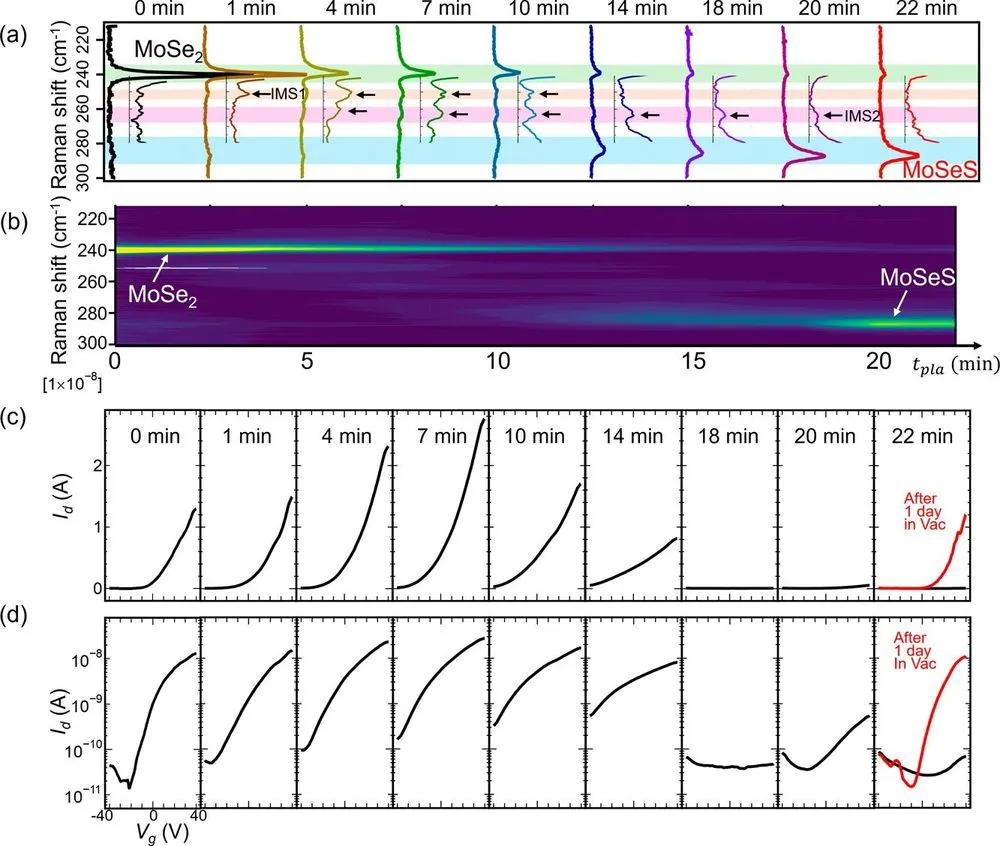

通常の半導体デバイスは、外部から電圧（ゲート電圧）をかけることで電流のオン・オフを切り替える。実験開始直後、トランジスタを流れる電流値が急激に上昇し、電圧の閾値が大きくマイナス側にシフトした。これは、材料内部に大量の「負の電荷（電子）」が意図せず流れ込み、それがどこかに留まり続けていることを明確に物語っている。さらに時間を追うごとに、ラマンスペクトルのピークには、セレン原子が抜け落ちた「空孔」を示す特有の波形（IMS1）が現れ、続いてセレンと硫黄が混在する中間状態（IMS2）を経て、最終的にヤヌス型構造（MoSeS）の完成を示す新たなピークへと連続的に移行していく様子が鮮明に描き出された。
ヤヌス型構造が完成した約22分後、ゲート電圧の閾値は初期状態からプラス方向へ10.6 Vという劇的なシフトを見せる。この巨大な電圧シフトこそが、片面が硫黄、もう片面がセレンという非対称な構造が自ら生み出した内蔵電場（ダイポール）が、外部からの電圧を強力に打ち消している決定的な証拠であった。
電子が仕掛ける結合崩壊のトリック。プラズマが隠し持っていた「見えざる手」
一連の精緻な観測データと、量子力学の基本法則に基づく第一原理計算を照らし合わせた結果、研究チームは室温合成のカラクリを完全に解き明かすことに成功した。その主役は、熱エネルギーではなく「蓄積された電子」である。
プラズマ環境下では、水素のイオンとともに大量の高エネルギー電子が飛び交っている。これらの電子の一部が材料に降り注ぎ、2次元シートの表面や、シートを支える二酸化ケイ素（SiO2）基板との界面に存在する微細な隙間（トラップサイト）に潜り込んで蓄積していく。
通常、金属原子とカルコゲン原子は電子を共有し合うことで強固な結びつきを保っている。しかし、外部から過剰な電子がドープされると、この電子の配置バランスが根本から崩れる。計算シミュレーションによれば、特定の微小な空間（4×4スーパーセル）に約1.28個の電子が注入されるだけで、タングステンとセレンの結合を維持するための形成エネルギーの絶対値が約470 meVも低下する（結合が極端に浅く、弱くなる）ことが判明した。
これを城の防衛に例えるならば、外から巨大な破城槌（数百度の高温エネルギー）を用いて強固な城門を物理的に破壊するアプローチとは対極にある。プラズマによって送り込まれた無数のスパイ（電子）が城の内部に密かに潜入し、内側からかんぬきを外して城門の強度を根底から弱体化させた状態に近い。結合が極限まで脆くなった状態であれば、室温程度のわずかな環境エネルギーの揺らぎや水素との反応だけでも、容易にセレン原子を弾き出し、空いたスペースに硫黄原子を滑り込ませることが可能になる。
これこそが、熱力学の常識を欺き、ヤヌス型シートの「トポタクティック置換（元の結晶骨格を保ったまま特定の原子だけを入れ替える反応）」を室温で駆動させていた「電子蓄積モデル（Charge-mediated bond softening）」の全貌に他ならない。
光で操る原子の入れ替え。紫外線が引き起こす「倍速の錬金術」
メカニズムを突き止めた研究チームは、そこにとどまらなかった。「もし電子の蓄積が反応を引き起こす最大の引き金であるならば、人為的にさらに多くの電子をトラップさせることができれば、反応をコントロールし、圧倒的に加速できるのではないか」という仮説を立てたのだ。
この仮説を実証するために導入されたのが、紫外線（UV）の照射である。2次元半導体に紫外線を当てると、光のエネルギーを吸収して新たに電子と正孔のペアが生まれ、その一部が欠陥や界面に長期間捕獲される「持続的赤外光伝導（Persistent Photoconductivity）」という現象が起こる。
実際に、プラズマ照射と同時に紫外線を試料に当てながら反応を追跡した。その結果は驚くべきものだった。紫外線なしの条件では、ヤヌス型への完全な変換に約22分の時間を要していたのに対し、紫外線を同時照射した条件では、わずか9分で中間状態のピークが消失し、反応が完了した。反応速度が2倍以上に跳ね上がったのだ。
この成果は、光のオン・オフという極めて簡便かつクリーンな操作によって、ナノスケールの原子の入れ替え速度を自在に制御できることを意味している。偶然の産物であった「室温合成」は、ここにきて完全に人類の統制下に入った。
経験則からの脱却。電子トラップが拓く次世代デバイス設計の新たな地平
今回の「電子蓄積モデル」の発見がもたらすインパクトは、一材料の合成メカニズム解明という枠を大きく越えて波及する。旧来の常識と本研究のブレイクスルーを比較すると、その学術的および産業的価値の巨大さが浮かび上がる。
| 比較項目 | 従来の熱的アプローチ（既存理論） | 本研究のアプローチ（電子蓄積モデル） |
|---|---|---|
| 反応の主な駆動力 | 高温による物理的な熱エネルギー（数百℃） | プラズマ/光励起由来の「電子」による結合の軟化 |
| 合成環境の温度 | 高温が必須 | 完全な室温（25℃前後） |
| 使用可能な基板 | シリコンやサファイアなど耐熱基板に限定 | プラスチックなど熱に弱いフレキシブル基板も可能 |
| 反応制御の手法 | 温度と時間による経験則ベース | 紫外線の照射強度やプラズマ密度による意図的な速度制御 |
| 半導体工場への導入 | 熱ダメージによる他部材との集積が困難 | 既存のデバイス回路上に後工程で直接合成が可能 |
特に産業界、とりわけ半導体製造の現場（ファウンドリ）に対する影響は計り知れない。現代の半導体プロセスにおいて、各工程でかけられる熱の総量（熱バジェット）は厳格に制限されている。すでに微細な回路や配線が形成されたチップの上に、数百度の熱を要する新素材を重ねようとすれば、下層の回路が溶けたり変質したりしてしまうからだ。熱を必要としない室温での合成プロセスが確立されたことで、製造の最終盤（バックエンドプロセス）において、回路基板に一切の熱ダメージを与えることなくヤヌス型半導体を直接成長させることが可能になる。
さらに恩恵を受けるのが、フレキシブルデバイス市場である。高温に弱いプラスチックやポリマー基板の上に高性能な半導体を形成できるようになるため、人間の肌に直接貼り付けて生体情報を高精度に読み取る次世代ウェアラブルセンサーや、建物の曲面に貼り付けられる高効率なペロブスカイト・タンデム型太陽電池の実用化を一気に引き寄せる。
また、電子ドープによる結合の弱体化という物理モデルは、ヤヌス型の2次元シートにとどまらず、酸化物超伝導体など、他の多様な新素材における陰イオン置換反応にも広く応用できる普遍的な概念を提示している。
むろん、研究の全てが完結したわけではない。界面にトラップされた電子が具体的にどの程度の空間的広がりを持ち、どのようにして選択的に「上層の原子結合のみ」をターゲットにしているのかなど、さらに精緻な原子レベルでのダイナミクス解明という課題は残されている。また、多様な金属元素やカルコゲン元素を用いた他の組み合わせにおいて、この電子加速メカニズムがどこまで普遍的に動作するかの検証も今後の重要なステップとなる。
長年、科学者たちを阻んできた「熱エネルギーの壁」は、電子という極小の潜入者たちによって静かに打ち崩された。真空のチャンバー内で起きているミクロな錬金術の全貌を明らかにした今回の発見は、経験則に頼っていたナノマテリアル合成を「理詰めでの緻密な設計」へと引き上げる決定的な転換点となる。双面神ヤヌスが象徴する「未来への扉」は、今まさに大きく開かれようとしている。
