宇宙空間の絶対零度に近い闇を切り裂き、孤独な航海を続ける探査機ボイジャー。その内部で静かに脈打ち、探査機に命を与え続けているのは、放射性同位体の崩壊熱と宇宙空間の極寒との間に生じる温度差から電力を生み出す「熱電発電」である。タービンも、モーターも、一切の可動部品を持たないこの美しい物理的機構は、半世紀以上にわたってその過酷な環境での確固たる信頼を証明してきた。しかし、この宇宙で磨かれた技術を、私たちが暮らす地球上の日常的な空間へと降ろそうとする試みは、常に目に見えない高い壁に阻まれてきた。自動車の排気熱、製鉄所の溶鉱炉が放つ熱気、データセンターのサーバー群が生む膨大な熱。人類は消費する一次エネルギーのおよそ6割を大気中へと無為に捨て去っている。この広大な未利用熱の海から電力を掬い上げる試みが挫折を繰り返してきた最大の要因は、巨大な蒸気タービンや内燃機関と正面から競合するにはあまりにも低い、エネルギー変換効率の限界にあった。
眠れる巨像に挑む。熱電デバイスが長年囚われてきた「直方体」の前提
半世紀以上にわたり、材料科学者たちはこの低い効率を打破すべく、熱電材料そのものの内なる改良に心血を注いできた。結晶の原子配列を狂わせ、ナノスケールの微細な欠陥を意図的に組み込むことで、材料の性能指標である「ZT値」を引き上げる研究が世界中の実験室で繰り広げられてきた。実際、材料単体でのブレイクスルーは何度も報告されてきた。しかし、それらの新素材を実際の発電機（デバイス）へと組み上げた途端、理論上で予測された輝かしい性能は現実の複雑な熱力学の前にかき消され、常に期待を裏切る結果に終わってきた。
その根本的な原因は、熱電デバイスの「幾何学的な形状」に対する長年の無関心に根ざしている。熱が材料の内部をどのように伝播し、温度差がどのように分布し、どこに電気的な抵抗が生じるかという輸送現象のダイナミクスは、材料の形状そのものに激しく依存する。それにもかかわらず、製造の容易さと過去の慣習から、熱電発電の素子形状は長きにわたり単純な「直方体（キューボイド）」に固定されてきた。空間全体の設計変数が数万から数百万に及ぶ複雑な系において、人間の直感や経験則に基づき形状を微調整するアプローチは、とうの昔に限界を超えていた。光の伝播を制御するフォトニック結晶や、力学的強度を極限まで高める微細なラティス構造など、他の工学分野では幾何学的設計が劇的な性能向上をもたらしてきたが、熱電材料の分野では直方体という暗黙の前提が手付かずのまま放置されていた。
物理法則をハックする彫刻家。計算機が削り出す最適化のダイナミズム
この停滞した状況を打ち破るべく、韓国のPOSTECH（Jae Sung Son教授）とUNIST（Hayoung Chung教授）の共同研究チームは、材料工学の枠組みから一歩退き、計算機科学の刃を抜いた。航空宇宙産業における機体軽量化や自動車シャーシの極限設計で絶大な威力を発揮してきた「トポロジー最適化（TO）」アルゴリズムを、熱電発電の領域へ本格的に持ち込んだのだ。

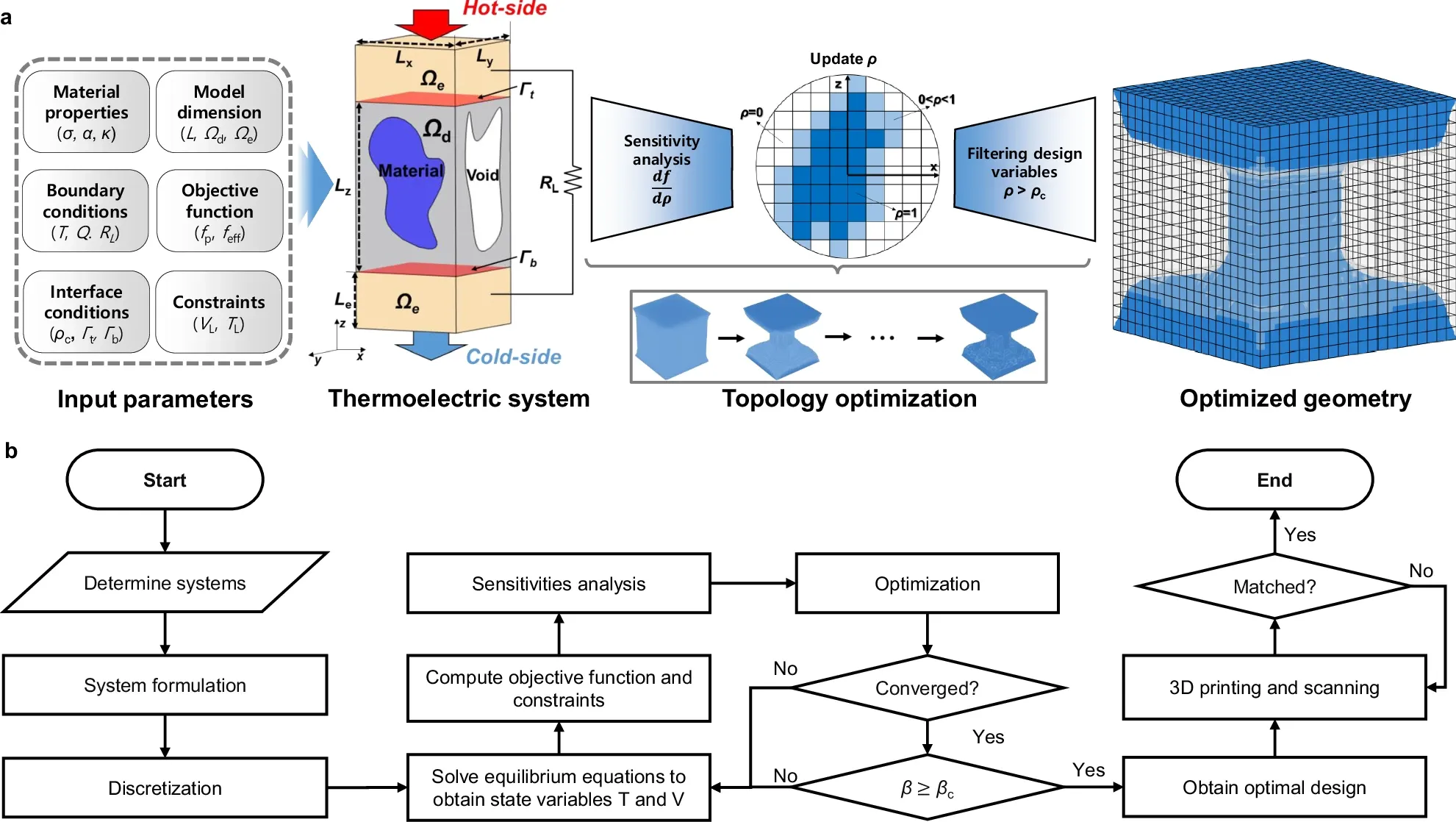

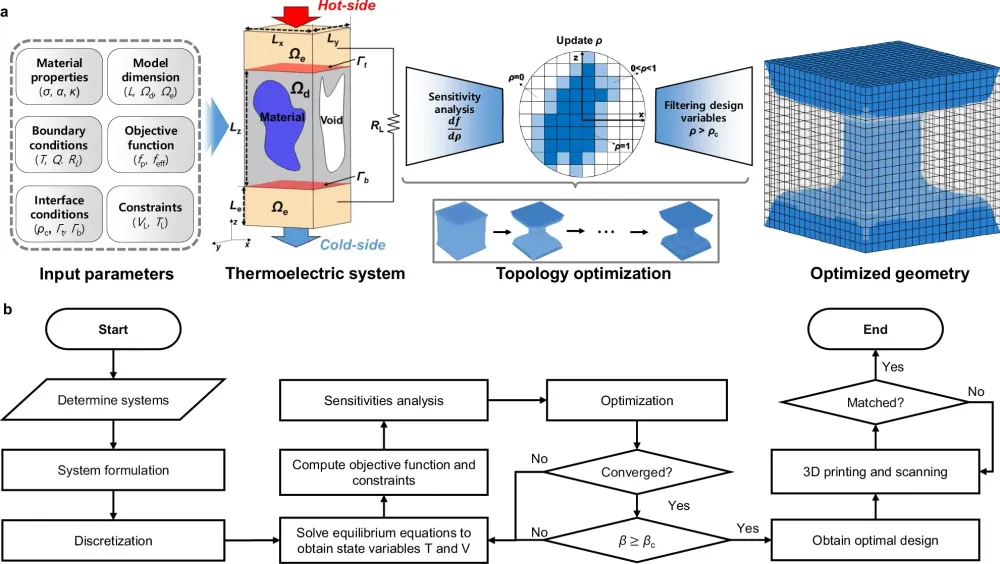

トポロジー最適化とは、与えられた環境条件と制約の枠内で、支配方程式を満たしつつ三次元空間上の材料配置を自動的に計算し、不要な部分を削ぎ落としていく設計手法である。研究チームは、材料の熱伝導率、電気伝導率、ゼーベック係数といった温度変化によって激しく変動するパラメータを有限要素法のモデルに綿密に組み込んだ。さらに、冷媒による対流熱伝達、熱源からの熱流束、電極との界面に生じる接触抵抗、そして1.2 MPaという工業規格上の応力限界値といった現実の厳格な条件をコンピュータに与え、電力生成効率を最大化する形状を逆算させた。
計算機がはじき出した最適解は、人間のエンジニアが決して図面に引くことのない異形の数々であった。対流による冷却と加熱が支配する条件下では、側面が鋭く削ぎ落とされ中央部が大きくえぐれた「I字型」が生まれ、一定の熱流束が与えられる条件では、底面が広く上部に向かってなだらかにすぼまる「非対称砂時計型」へと姿を変えた。BiSbTe（ビスマス・アンチモン・テルル）、PbTe（テルル化鉛）、Cu2Se（セレン化銅）など、それぞれ特性の異なる全9種類の材料をテストした結果、コンピュータは一つの定型に固執することなく、材料の個性に合わせた全く異なる最適解を次々と提示した。
水圧と水量の極限の綱引き。なぜ「異形」が効率を急上昇させるのか
直方体から異形へ姿を変えるだけで、なぜ効率が数倍にも跳ね上がるのか。このメカニズムを紐解くために、熱電発電を「川を流れる水を用いて水車を回す仕組み」に置き換えてみよう。
熱電発電のデバイス効率（η）は、起電力の源泉となる「変換係数（水流の落差・水圧）」と、内部抵抗と外部負荷のバランスを示す「マッチングコンダクタンス（水車を回す水そのものの総量）」という二つの相反する要素の掛け算によって決定される。起電力を高めるためには、熱が冷たい側へ簡単に逃げてしまわないように熱抵抗を高く保ち、両端の温度差（ΔT）を極限まで広げる必要がある。これは川幅を絞り込んで水圧を急激に高める行為に等しい。最適化された形状の中央部が細くくびれているのは、まさにこの熱抵抗を人為的に高め、温度差という「落差」を稼ぐための工夫である。
しかし、川幅を無闇に絞りすぎると今度は水量が減り、電気が通る道幅も狭くなるため電気的な内部抵抗が増大し、最終的に取り出せる電力が目減りしてしまう。トポロジー最適化は、温度によって刻々と変化する材料の性質を先読みし、空間のどの部分を削り、どこを残せば「水圧」と「水量」の積が最大化するかという極限の綱引きを局所単位で計算し尽くしている。
熱伝導率が高い材料であれば、熱が容易に逃げてしまうため、全体を極端に細く削り出して温度差を維持しようと動く。逆に電気伝導率が低い材料であれば、中央部をある程度太く残すことで電気的損失を防ぐ。この動的なバランス調整により、シミュレーション上、中温域で稼働するPbTeでは変換係数が直方体モデルと比較して5942%という途方もない増加を示した。起電力を爆発的に高めつつ、電気抵抗のペナルティを巧妙に回避する絶妙なバランスが、数理モデルによって見事に証明されたのである。
デジタルから物理世界への受肉。3Dプリンティングが打ち立てた実証の金字塔
ディスプレイ上でどれほど完璧な数式と形状が組み上げられても、物理的な実体として量産できなければ工学的な意味を持たない。研究チームはこの複雑極まりない幾何学形状を現実世界に出現させる手段として、3Dプリンティング技術を選択した。従来の鋳造や切削加工で、微細なくびれを持つ非対称形状を正確に大量成形することは事実上不可能に近い。

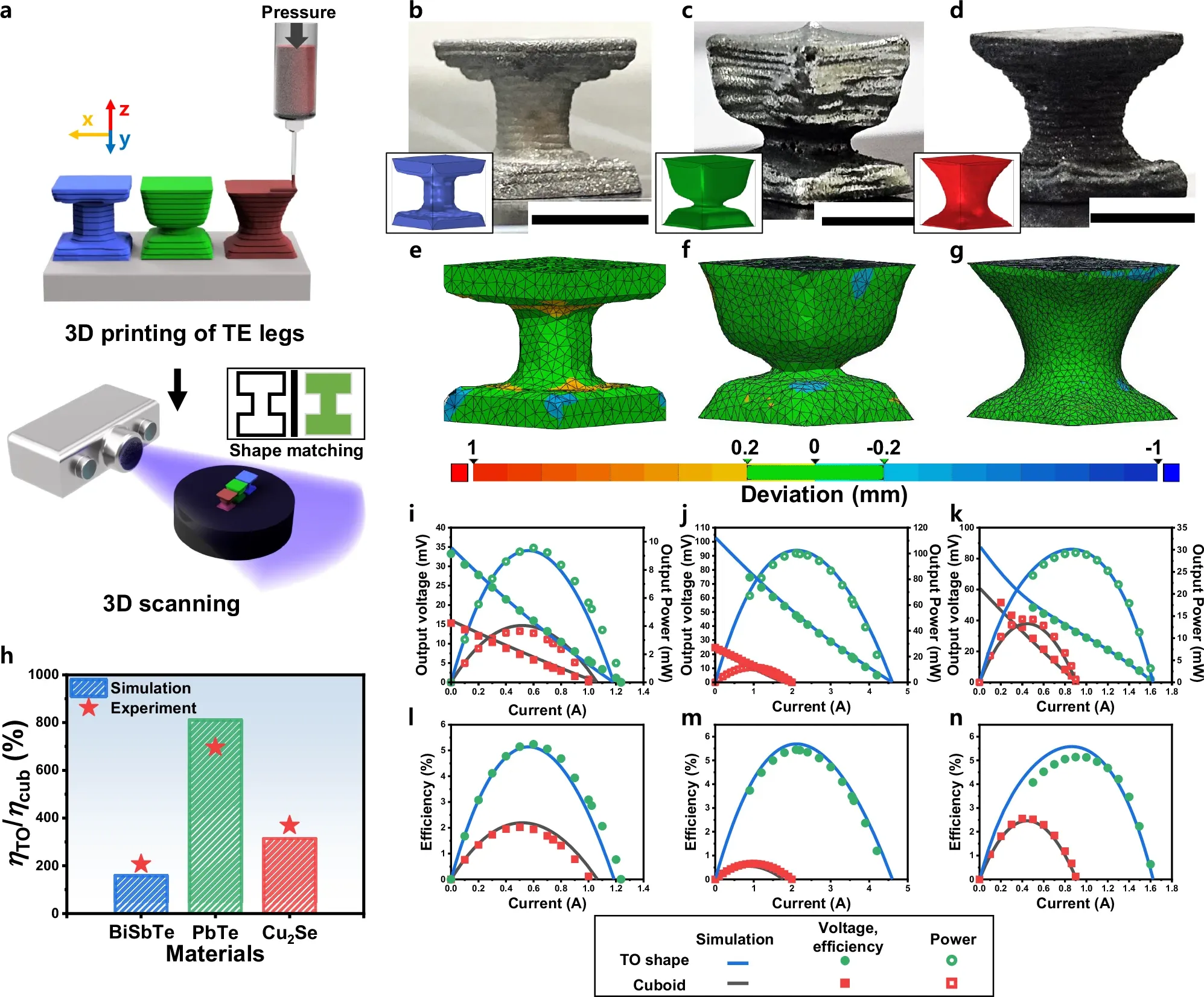

チームはBiSbTe、PbTe、Cu2Seの微細粉末を独自配合のバインダーと混合し、精密な粘弾性を持たせた熱電インクを調製した。内径わずか340マイクロメートルのノズルからこれを押し出し、積層造形後に各素材に合わせた厳密な温度管理の下で焼成処理を行った。完成したデバイスを真空チャンバー内に設置し、実際の温度勾配を与えて能力を測定した結果は、計算モデルの予測を完璧に裏付けるものとなった。
BiSbTeデバイスでは最大効率5.2%を記録し、同じ体積の直方体モデル（2%）の2.5倍以上の数値を叩き出した。さらに驚くべきはPbTeデバイスである。最適化された動作点において、従来型の直方体と比較して最大8.2倍に及ぶピーク効率5.45%という劇的な飛躍を実証したのだ。Cu2Seを用いたデバイスも直方体の2倍を超える5.14%の効率を記録している。これらの数値は、熱抵抗の制御に加えて電極との接触面積が最適化され、実環境で生じる電気的な損失が徹底的に抑え込まれた成果である。
また、非一様なI字型や砂時計型は力学的に脆弱に見えるが、実際には応力が一箇所に集中せず分散する変形吸収能力（コンプライアンス）を獲得している。直方体よりも巨視的な破壊に至るまでの耐久性（エンジニアリング・ストレイン）が高く、工業規格を十分に満たしていることも力学試験で証明されている。
産業の血流を書き換える。モジュール非対称設計と残された未踏の地
今回の成果は、研究室内の局所的な勝利にとどまるものではない。中低温域の廃熱回収市場というマクロな産業文脈において、熱電発電の立ち位置を根本から書き換える力を持っている。
工場やプラントにおける現在の廃熱回収技術は、特殊な冷媒を沸騰させてタービンを回すオーガニックランキンサイクル（ORC）が主流を占める。しかし、これらはシステムが巨大化しやすく、可動部を持つため保守コストも膨大になる。対して熱電発電は小型かつメンテナンスフリーという構造的優位性を持ちながら、投資回収の壁となる変換効率の低さがアキレス腱であった。同一の素材を用いながら形状を最適化するだけで効率が数倍に跳ね上がる今回の技術フレームワークは、モジュールあたりの出力密度を飛躍的に高め、大規模導入へのハードルを急激に引き下げる。
研究のフェーズは単一の素子開発を越え、実際のシステムに近い「マルチペア・モジュール」へとすでに移行している。実用的な発電モジュールでは、性質の異なるp型半導体とn型半導体をペアにして無数に接続する。従来は両者を同じ形の直方体で作っていたが、トポロジー最適化は材料ごとの熱伝導率や電気伝導率の非対称性を冷徹に計算し、p型の脚をn型よりも太くするなど、全く異なる体積と形状を割り当てることでシステム全体のバランスを完璧に調整してみせた。
未踏の領域も明確に示されている。今回の実験データは、材料と電極の界面で生じる接触抵抗が依然として全体の性能を押し下げる要因となっている事実を示している。仮に接合技術が進化し、この接触抵抗を極小化できれば、PbTeベースのデバイスで9.26%、Cu2Seベースで11.7%という、これまでの常識を覆す二桁台の変換効率が実現可能であると予測されている。
材料工学における地道な界面制御の進歩と、計算機科学がもたらした最適化設計のアプローチ。この二つが歩調を合わせることで到達できる高みは計り知れない。人間の固定観念を排除し、物理法則の狭間からコンピュータが削り出した異形のフォルムは、人類が長らく大気へと見送ってきた熱の海から、未知のエネルギーをすくい上げる強靭な器となる。
論文
- Nature Communications: Topology optimization of thermoelectric generator for maximum power efficiency
