純度の高いダイヤモンドや、一糸乱れぬシリコンウエハー。完全無欠の規則正しい結晶構造こそが優れた機能を生み出すという思想は、物質科学における長く強力なパラダイムだった。しかし現実の産業界では、その直感に真っ向から反逆する特殊な材料群が最前線で活躍し続けている。それが「リラクサー強誘電体」である。
現在、人類はより高度なセンシング技術を渇望している。医療現場では、体内組織の微小な病変を見逃さない超高解像度の超音波エコー探触子が求められ、海洋探査や防衛分野では、深海のノイズの中から標的の音響シグナルだけを抽出する極めて精密なソナーが必須となっている。これらを実現するためには、外部から加わる微小な電場や圧力に対して、桁違いに鋭敏に反応し、瞬時に巨大なエネルギーを変換・蓄積する材料が必要である。従来の整然とした圧電体や強誘電体では、すでに感度やエネルギー変換効率の物理的な限界値に直面しており、技術の進歩は頭打ちの様相を呈していた。
そこで重用されてきたのが、原子の配列が意図的に乱された「化学的無秩序」を持つリラクサー強誘電体である。微小なスケールで異なる元素が入り乱れることで、物質全体がカチコチの氷（完全な強誘電体）に凍りつくことを免れ、外力に柔軟に応答する「半溶けのスラッシュ状」の分極状態を維持している。
だが、その無秩序が織りなす極小の迷宮は、これまで人類の目を頑なに拒絶してきた。原子レベルの乱れが巨視的な性能にどう結びついているのか。世界中の物理学者たちがそのメカニズムを解明しようと挑んできたものの、従来の分析手法では限界があった。現在、マテリアルズ・インフォマティクスの隆盛により、AIを用いた新素材の仮想空間での探索が急加速している。しかし、モデリングの基礎となる「真の3D原子配置」を知らないまま計算を繰り返すことは、まさに砂上の楼閣を築く営みであった。
ここに、ひとつの巨大なブレイクスルーがもたらされた。マサチューセッツ工科大学（MIT）のJames LeBeau教授を中心とする国際研究チームは、「多スライス電子タイコグラフィ（MEP）」と呼ばれる最先端の量子力学的イメージング手法を駆使し、リラクサー強誘電体の3次元原子構造と電荷分布を直接観測することに成功した。彼らが掴み取ったデータは、これまでのシミュレーションが描いていた想像図を打ち砕き、原子一つひとつの電荷が極細のネットワークを構築して材料の振る舞いを支配しているという、精緻で力強い物理の法則を提示している。
平面から立体へ。電子の波が切り拓くナノの断層撮影
電子顕微鏡の歴史は、試料を透過した電子をレンズで結像し、原子の並びを可視化する技術の洗練の連続であった。走査型透過電子顕微鏡（STEM）などの発展により、特定の原子の位置をピコメートル（1兆分の1メートル）単位で特定する境地に到達している。しかし、そこには長年見過ごされてきた決定的な死角が潜んでいた。それは「奥行き」である。
厚みのある試料に電子ビームを照射すると、上層の原子と下層の原子の情報が干渉し合い、最終的に1枚の平面的な画像へと押し潰されてしまう。これは、分厚いガラスブロックの中に封じ込められた無数のホログラムを、正面からの1枚の写真だけで解読しようとするような無謀な試みである。規則正しい完全結晶であれば、奥まで同じ配列が続くため推測は容易だ。だが、リラクサー強誘電体のように深さ方向にも化学的な乱れが広がる物質では、投影による平均化が致命的な情報の喪失を招く。立体的な分極の揺らぎは相殺され、真の姿はノイズの中に消え去ってしまうのだ。
この物理的な限界を計算の力で突破したのが、多スライス電子タイコグラフィ（MEP）である。タイコグラフィとは、試料に照射した電子波が散乱して生じる回折パターンの重なりを連続的に記録し、位相回復アルゴリズムと呼ばれる強力な計算処理を用いて、電子が通過した経路のポテンシャル（電位）を逆算する技術である。膨大な計算資源を要求するこの手法は、近年のアルゴリズムの進化と演算処理能力の向上によって、ようやく実用レベルでの3D解析を可能にした。

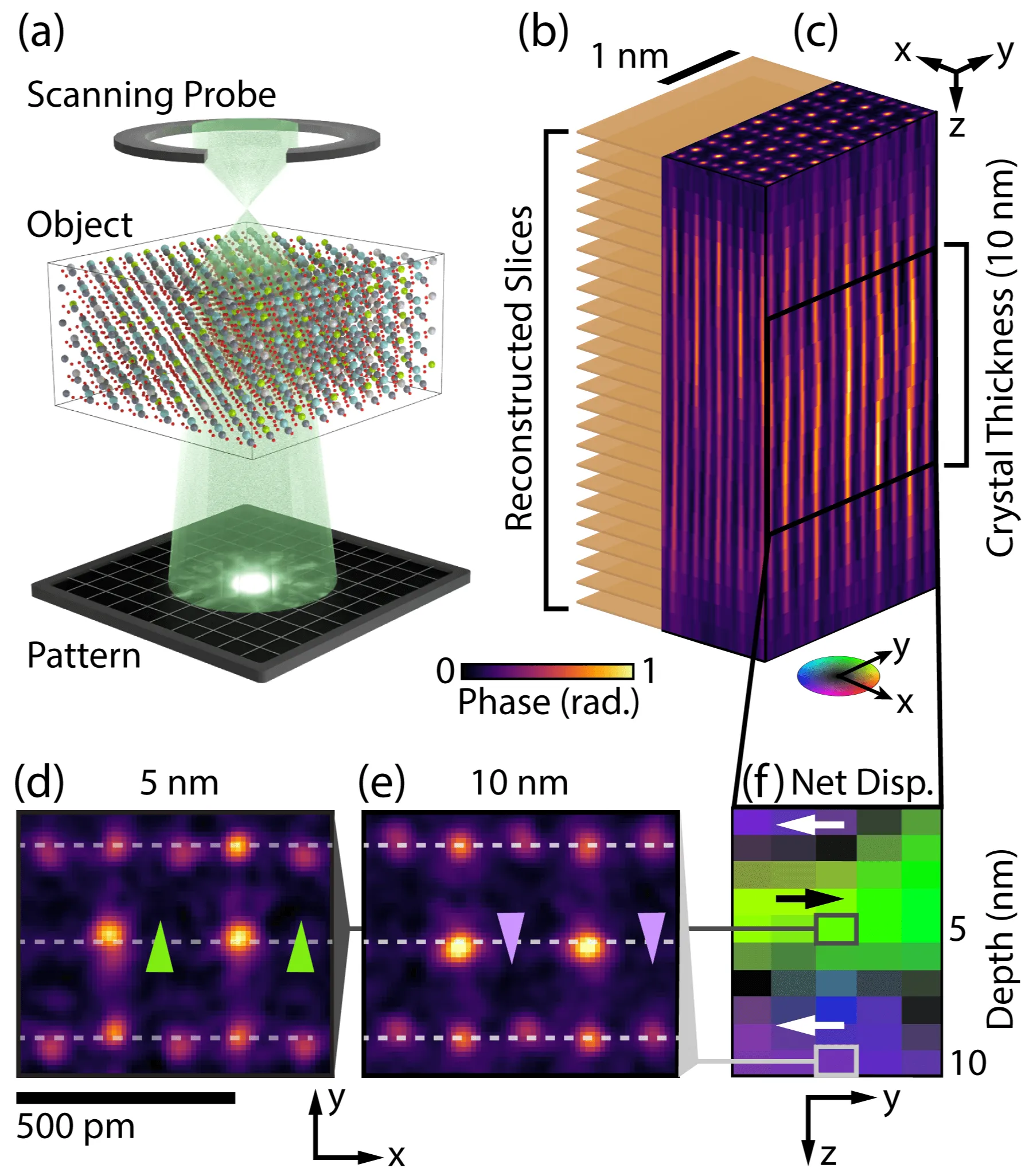

MITの研究チームは、この手法を鉛マグネシウムニオブ酸塩-チタン酸鉛合金（PMN-0.32PT）という典型的なリラクサー材料の薄膜に適用した。ナノスケールの電子プローブをわずかにずらしながら試料上を走査し、生じた無数の回折パターンを収集する。得られた膨大なデータ群から、電子ビームの進行方向に沿って試料を1ナノメートル厚の仮想的なスライスへと切り分け、それぞれの層における原子の配置を深さ方向に再構成した。
再構成された3Dボリュームデータを覗き込むと、平面画像では決して見えなかった立体的なドメイン（分極の領域）が浮かび上がる。深さ方向に向かって、分極ベクトルの向きが全く異なる複数の層がミルフィーユのように重なっている実態が、初めて人間の目で直接確認されたのである。
予測と現実の乖離。マテリアルズ・インフォマティクスが陥る「ゴミのジレンマ」
実験物理学が未知の領域に踏み込んだとき、それはしばしば理論計算の前提を大きく揺るがす。リラクサー強誘電体の挙動を説明するため、これまで最先端の分子動力学（MD）シミュレーションが盛んに構築されてきた。しかしMITの研究チームが今回のMEPから得た3Dデータと既存のシミュレーションモデルを対峙させたとき、そこには決して看過できないほどの致命的な齟齬が存在していた。
| 比較項目 | 従来のMDシミュレーション（予測） | MEPによる3D直接観測（現実） |
|---|---|---|
| 極性ナノ領域（PND）のサイズ | 比較的大きく、均質に相関した領域 | 2〜5ナノメートルと予測より遥かに小さい |
| 分極の分布状態 | ドメイン間の境界が明確 | 高密度で拡散した低角ドメイン壁が支配的 |
| ドメイン壁の電荷状態 | 単純な中性壁を想定しがち | ヘッド・トゥ・ヘッド等の高エネルギーな帯電壁が頻出 |
| 化学的無秩序との連動 | 全体的なランダム性として平均化 | 個別原子の局所的な電荷バランスと強く連動 |
従来の理論モデルは、電場を印加した際に生じるプラスとマイナスの原子の相互作用について、ある程度の「ランダムな分極のまとまり」を巨視的に仮定していた。だが、現実のPMN-0.32PT内部に広がっていたのは、予測よりもはるかに微小な2〜5ナノメートルサイズの極性ナノドメイン（PND）が、極めて複雑な角度でせめぎ合う姿だった。分極の向きが徐々に変化する拡散的な低角ドメイン壁が無数に存在し、まさに「極性のスラッシュ（半溶けの氷）」と呼ぶべき混沌とした状態が形成されていたのだ。
「ゴミを入れればゴミが出る（Garbage in, garbage out）」。論文の責任著者であるJames LeBeau教授が語るこの言葉は、計算材料科学が現在直面している根源的な恐怖を鋭く突いている。現代の材料開発において、膨大なデータから未知の高性能素材を探索するマテリアルズ・インフォマティクスは希望の星とされている。しかし、AIの学習データとなる原子の振る舞いが現実の物理から乖離していればどうなるか。AIは「間違った前提」を元に最適解を弾き出し、研究者たちは決して実現不可能な素材の合成に無駄な時間とコストを費やすことになる。
今回のMEPによる直接観測は、既存のシミュレーションが「化学的無秩序による局所的な電荷の乱れ」を著しく過小評価していた事実を突きつけた。不正確なデータに基づくAIの幻覚（ハルシネーション）を防ぐためには、こうした真実の原子マップによる定期的な軌道修正が不可欠なのである。
湧き出すニオブと沈み込むマグネシウム。極小の電荷ネットワークの正体
それでは、一体何がシミュレーションのズレを生み出していたのか。その真犯人は、ペロブスカイト構造（ABO3）の中心に位置する「Bサイト陽イオン」の強烈な個性であった。今回ターゲットとなったPMN-0.32PTにおいては、このBサイトにマグネシウム（Mg2+）、ニオブ（Nb5+）、チタン（Ti4+）という全く異なる価数とイオン半径を持つ3種類の元素が無秩序に相乗りしている。

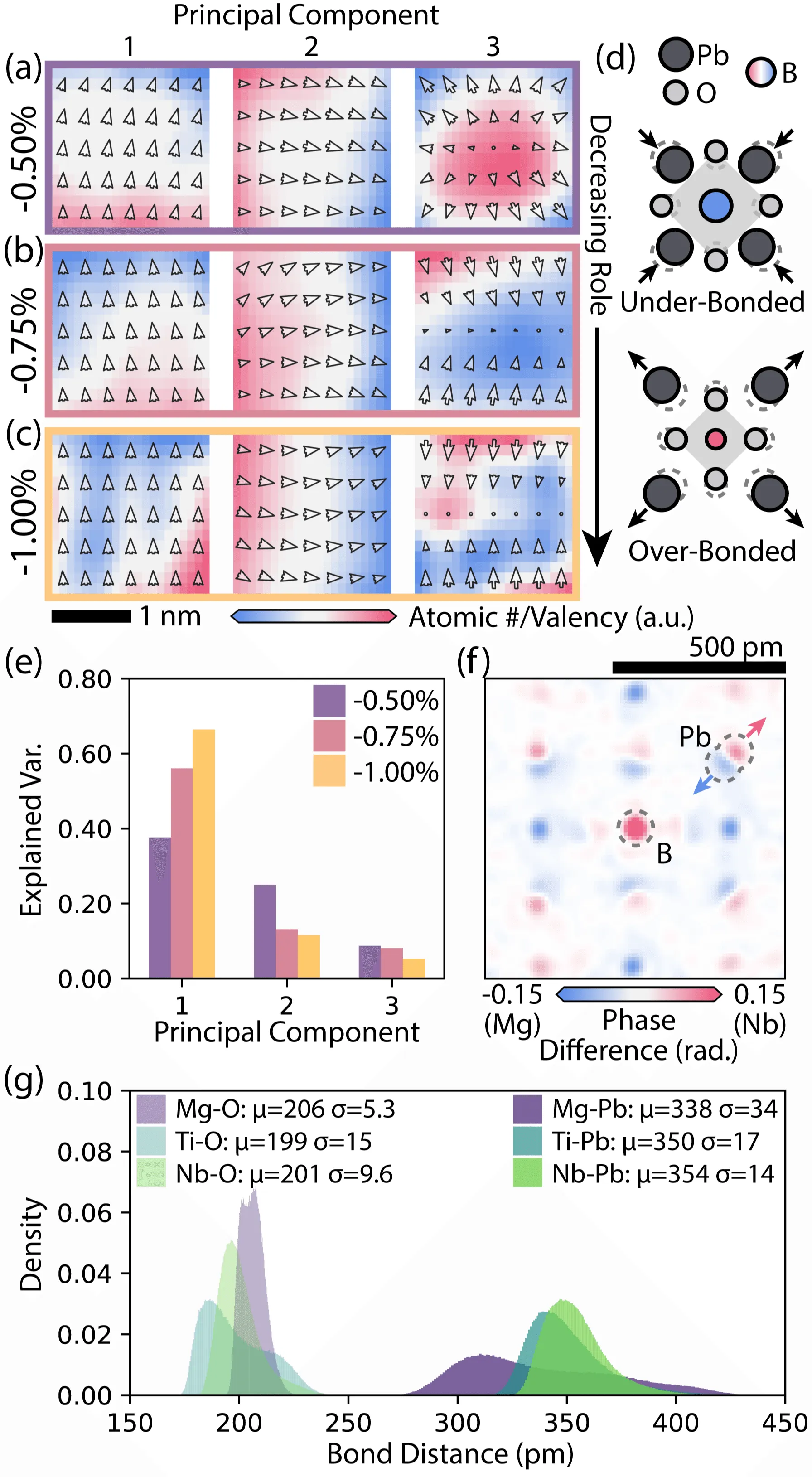

MEPの圧倒的な分解能は、ピコメートル（20 pm程度）の微小な原子のズレを克明に捉え、さらにそのズレの方向が周囲の化学的環境にどう依存しているかをも白日の下に晒した。研究チームが深さ方向のデータを主成分分析（PCA）を用いて解析し、局所的な分極モチーフを抽出したところ、原子の価数と分極ベクトルの間に息を呑むほど美しい物理的ルールが存在することが判明したのである。
原子番号が小さく価数の低いマグネシウム（Mg2+）を多く含む領域は、周囲の分極ベクトルを自らに向かって引き寄せる「シンク（沈み込み）」として振る舞う。一方で、価数が高くクーロン反発力の強いニオブ（Nb5+）が密集する領域は、分極ベクトルを外へと力強く押し出す「ソース（湧き出し）」となる。
水脈において水源から湧き出た水が低い窪地へと流れ込むように、結晶内部では高価数のニオブから低価数のマグネシウムへと向かって極小の電荷ネットワークが構築されている。イオン半径が小さく酸素と強く結合するニオブは、周囲の鉛イオンを強く反発し、全体として電荷の中心をずらす。この極所的な電荷の不均衡こそが、物質全体が一つの巨大な強誘電ドメインに揃ってしまうのを妨げ、適度な乱れを保つアンカーとして働いている。これこそが、リラクサーが外部からの微小な電場に対して驚異的な柔軟性を見せる最大の理由だったのだ。
ひずみが呼び覚ます新たな秩序と、次世代デバイスへの波及
化学的な無秩序が分極をかく乱する一方で、外部からの物理的な制約が加わったとき、物質はどのような表情を見せるのか。研究チームはさらに踏み込み、エピタキシャル成長と呼ばれる手法を用いて基板から意図的な圧縮ひずみ（-0.50%から-1.00%）を加えた薄膜のデータも取得した。
ひずみが大きくなるにつれて、面外方向（基板に対して垂直な方向）の分極成分が一斉に整い始め、より強誘電体に近い強固な相関を持つ大きなドメインが成長していく過程が確認された。興味深いことに、面外の秩序が強まる中でも、面内方向（基板と平行な方向）の分極分布は依然として広く分散した「リラクサー的な乱れ」を頑なに保ち続けていた。物理的なひずみという外部パラメーターを用いることで、化学的無秩序がもたらす柔軟性を維持したまま、特定の方向への分極応答を人為的に引き出せる可能性が示された。
この発見が産業界に与えるインパクトは計り知れない。ソナーや超音波診断装置の劇的な感度向上はもとより、次世代の不揮発性メモリや高密度のエネルギー貯蔵デバイスの開発において、材料の特性を意のままに操るための揺るぎない設計指針となる。これまでは「適当な割合で元素を混ぜ合わせて焼いてみる」という経験則に頼る部分が大きかったリラクサー開発が、今後は「どの元素をどの位置に配置し、どの程度の物理的ひずみを加えれば、狙ったサイズの極性ナノドメインが形成されるか」をシミュレーション上で正確に予測しながら進められるようになる。
MITのチームが提示した3D原子マップと、修正された分子動力学モデルの融合は、材料科学における一つの歴史的な到達点である。不完全さや無秩序のなかに隠された緻密な法則を読み解く術を手にした人類は、今、極微のスケールで電荷と構造を設計し、未知の性能を持つデバイスを創造する新たなスタートラインに立っている。
