自然界の法則を記述し理解しようと試みる際、私たちは無意識のうちに「次元」という明確な境界線を引いて思考を組み立てている。鉛筆の芯から剥がれ落ちた炭素の単原子層であるグラフェンに代表される、極限まで薄い2次元の「フラットランド」。そして、私たちが日常的に生活し、物質が確固たる厚みを持って存在する3次元の立体世界。物理学における電子の振る舞いもまた、長らくこの次元の枠組みに強く縛られてきた。電子は2次元の平面内を這うように動くか、あるいは3次元の空間を縦横無尽に飛び交うか。科学者たちは物質をそのどちらかに分類し、そこから導かれる法則性の上に現代の物性物理学を築き上げてきた。
しかし、極薄の炭素の層が数枚だけ重なる、わずか数ナノメートルの隙間に、どちらの次元の法則も完全には当てはまらない未踏の領域が潜んでいたとしたらどうだろうか。
中国・南京大学のLei Wang教授、Geliang Yu教授、上海科技大学のJianpeng Liu准教授、南方科技大学のYue Zhao准教授らを中心とする国際研究チームは、この次元の狭間とも呼ぶべき領域で、物理学の常識を根本から覆す奇妙な量子状態を捉えることに成功した。彼らは、特定の厚みを持つ菱面体積層（ロンボヘドラル）グラフェンにおいて、電子が2次元の平面運動と3次元の垂直運動を同時に保ちながらコヒーレントに踊る「次元横断的異常ホール効果（Transdimensional Anomalous Hall Effect: TDAHE）」を初めて実験的に実証したのである。
本稿では、この発見が何を打ち破り、量子物質科学のパラダイムをどう塗り替えるのか、その深層を解き明かしていく。
二次元と三次元の狭間にそびえ立つ「直交の掟」
今回の発見の核心に迫るためには、まず電子が磁場の中でどのように振る舞うのかという基本的な交通ルールを理解する必要がある。導線に電流を流し、その横から磁場をかけると、電子はローレンツ力と呼ばれる力を受けてカーブを描き、導線の端に偏っていく。この結果、電流とも磁場とも垂直な方向に電圧（ホール電圧）が生じる。これが1879年にアメリカの物理学者エドウィン・ホールが発見した「ホール効果」の基本原理である。
量子力学の幕開けとともに、外部から磁場をかけずとも、物質そのものが内包する磁気（自発磁化）や電子の波の幾何学的な性質（ベリー曲率）によって、自ずとホール電圧が生じる現象が見つかった。これが「異常ホール効果（Anomalous Hall Effect: AHE）」である。

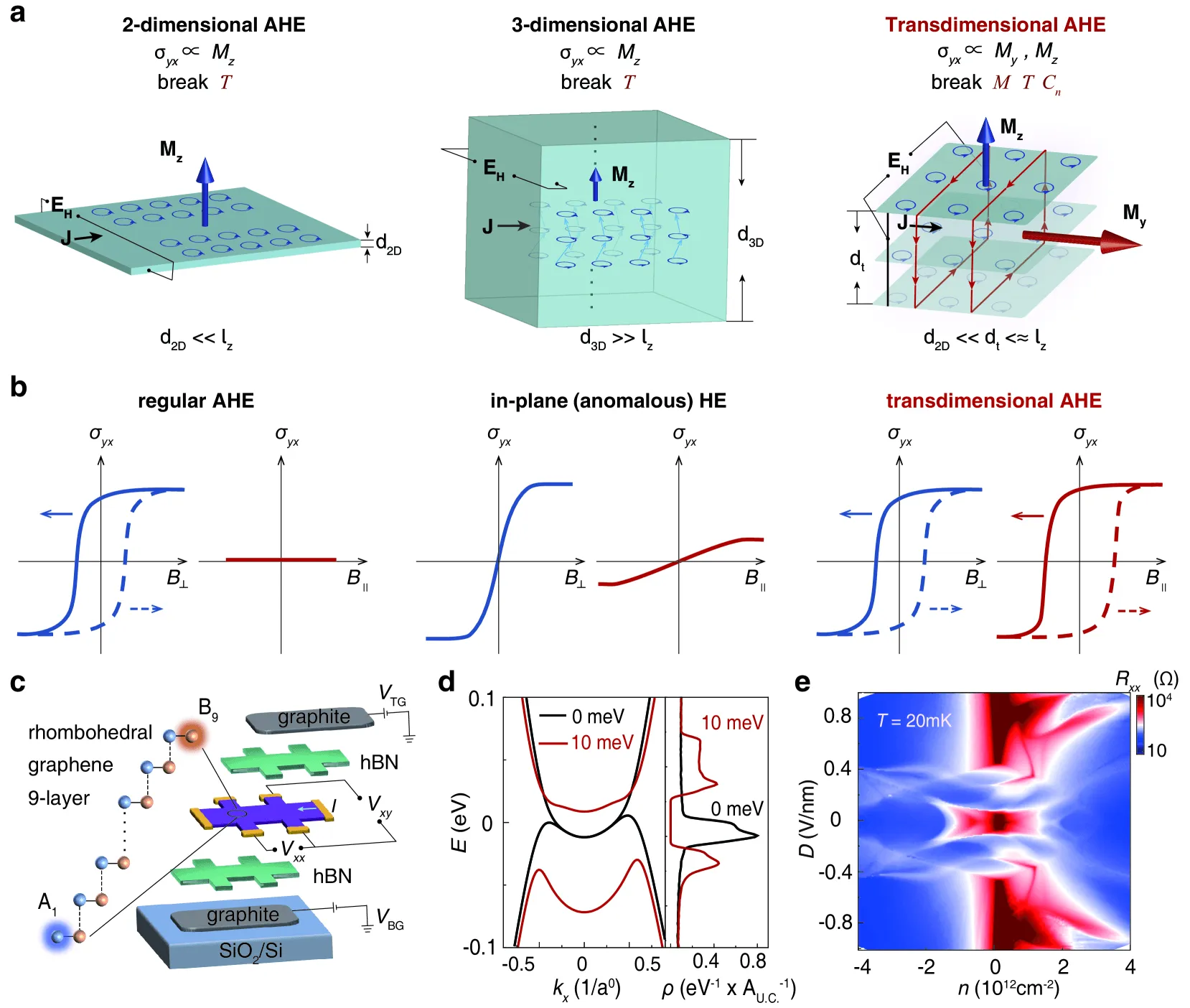

長年にわたり、この異常ホール効果には物理学における一つの「鉄の掟」が存在していた。それは、電子の軌道運動から生じる磁化のベクトル（）、電流の流れる方向（）、そして発生するホール電場の方向（）が、必ず互いに直交していなければならないという絶対的な幾何学ルール（）である。
これまで観測されてきた2次元システムにおける異常ホール効果は、電子が平面内で渦を巻くように動くため、その磁化は必然的に平面に対して垂直（面外：out-of-plane）な方向を向いていた。一方、3次元システムでは、電子は垂直方向にも移動できる余裕がある。しかし、試料の厚さが電子の移動できる限界距離（垂直方向の平均自由行程 ）を大きく上回る場合、電子は途中で不純物や他の電子と何度も衝突し、垂直方向の美しい軌道運動はかき消されてしまう。結局のところ、厚みのある3次元系で観測されるのは、2次元の場合を単に足し合わせて平均化したような振る舞いに収束してしまう。
さらに、この直交の掟を回避し、電流と同じ方向（面内：in-plane）に磁化を持ちながら異常ホール効果を起こす状態が理論的には長らく提案されていたものの、それを現実の物質で引き起こすことは至難の業であった。実現には、重い金属元素が持つ「スピン軌道相互作用（SOC）」と呼ばれる、電子の自転（スピン）と公転（軌道）を強力に結びつける特殊な性質が不可欠とされてきたからである。炭素のみで構成されるグラフェンは、このスピン軌道相互作用が約 $40 , \mu\mathrm{eV}$ と極めて微弱であり、従来の理論的枠組みでは、グラフェン系で面内磁化を伴う異常ホール効果が起きる余地など存在しないとみなされていた。
物理学者たちは、次元の壁と対称性の制約という厳格な要塞の前に、長らく立ち尽くすほかなかったのである。
モアレ超格子を越えて。9層の炭素が切り拓くトランスディメンショナル領域
Wang教授らの研究チームは、この堅牢な壁を「厚さの精密なチューニング」という極めて洗練されたアプローチで突破した。彼らが実験の舞台に選んだのは、9層（ennealayer）に重なったロンボヘドラル（菱面体積層）グラフェンである。
近年、グラフェン研究の最前線では、2枚のグラフェンをわずかにずらして重ねることで生じる「モアレ超格子（マジックアングルグラフェン）」が爆発的な注目を集めてきた。モアレ干渉縞が人工的な巨大な単位胞を作り出し、そこに電子が閉じ込められることで強相関状態を生み出すアプローチである。しかし、研究チームはあえてこの人為的なモアレ構造に頼ることなく、自然界に存在する特定の積層秩序（ABCABC...と重なる菱面体積層）を持つ多層グラフェンそのもののポテンシャルに着目した。
この9層という絶妙な構成は、厚さに換算すると約 2〜5 ナノメートルとなる。これは単一の原子層（完全な2次元）よりはるかに厚いが、電子が散乱せずに垂直方向に進める距離（垂直平均自由行程 ）と同等か、それよりもわずかに薄い。この極めて限定された厚さのウィンドウの中でのみ、電子は水平方向（面内）のコヒーレントな運動を保ちながら、同時に層と層を貫く垂直方向（面外）にも波としての規則正しい軌道を維持できる。2Dの窮屈な平面制約を抜け出しつつ、3Dの散乱による無秩序にも飲み込まれない「トランスディメンショナル（次元横断的）」な領域がここに出現した。
研究チームは、バルクの黒鉛結晶から機械的剥離法（スコッチテープ法を高度に発展させた技術）によってグラフェンを剥がし取り、ラマン分光法と原子間力顕微鏡（AFM）を駆使して純粋な9層のロンボヘドラル構造のみを精密に切り出した。そして、これを六方晶窒化ホウ素（hBN）の絶縁体フレークで上下から挟み込む「ピックアップ手法」を用いて、電子が外部環境から一切の乱れを受けない極めて清浄なデュアルゲート・デバイスを構築した。このデバイス構造により、キャリア密度と垂直電場を完全に独立して制御することが可能となった。
極低温の真空で起きる奇跡。面内と面外を貫く異常ホール効果の発見
完成した微細な量子デバイスを、チームは希釈冷凍機を用いて $15 , \mathrm{mK}$（絶対零度からわずか0.015度高いだけの極低温）という過酷な環境まで冷却した。熱による電子の揺らぎを完全に排除した静寂の中で、微細な電場と磁場をかけて電気抵抗を測定した結果、物理学の直感に反する驚くべきデータが記録された。
特筆すべきは、垂直方向の磁場（）を加えたときのみならず、平面と平行な水平方向の磁場（）の下でも、明瞭な「ホール抵抗のヒステリシス（履歴現象）」が観測された事実である。
ヒステリシスとは、外部の磁場をゼロに戻しても物質内部に磁気の記憶が残る現象であり、強磁性が存在していることの決定的な証拠となる。水平方向の磁場によるヒステリシスループは最大で $500 , \mathrm{mT}$ という驚異的な保磁力（磁気を保つ強さ）を示した。これは、グラフェン内部に強烈な「面内（水平）方向の軌道磁化」が自発的に生じていることを意味している。
カリフォルニア大学サンタバーバラ校の物理学者Andrea Young氏が「この状態の最大の特徴は、電子状態の数学的表現において3つの異なる対称性が欠如していることにある」と指摘するように、この状態は2次元と3次元の性質を中途半端に併せ持つ状態とは明確に一線を画す。既存のどの分類にも属さない、全く新しい相（パラダイム）の誕生を告げる明確なシグナルであった。
三日月型フェルミ面の誕生。スピンに頼らない純粋な軌道磁気
最大の謎は、スピン軌道相互作用を持たないはずのグラフェンで、なぜこれほど巨大な面内磁化が生まれたのかという点にある。その背後には、電子同士の強烈な反発力（クーロン相互作用）が引き起こす、極微の世界のドラマが隠されていた。
9層ロンボヘドラルグラフェンのような系において、ゲート電圧によって特定の電子密度に調整すると、状態密度が極端に高まる「ファンホーブ特異点」と呼ばれる状態に到達する。ここでは電子の動きが極度に遅くなり、運動エネルギーよりも電子同士が互いに避けようとする反発力（相互作用エネルギー）が圧倒的に支配的となる。
この巨大なストレスから逃れるため、電子たちは集団として自らの振る舞いを劇的に変える「自発的対称性の破れ」を引き起こす。ハートリーフォック近似を用いた精密な理論計算によれば、外部から小さな垂直電場（）をかけた状態において、電子間のクーロン相互作用が支配的になると、時間反転対称性、3回回転対称性（）、そして垂直鏡映対称性（）が一斉に崩壊することが明らかになった。
その結果として生み出されるのが、電子が占有するエネルギーの境界線である「フェルミ面」の劇的な変形である。

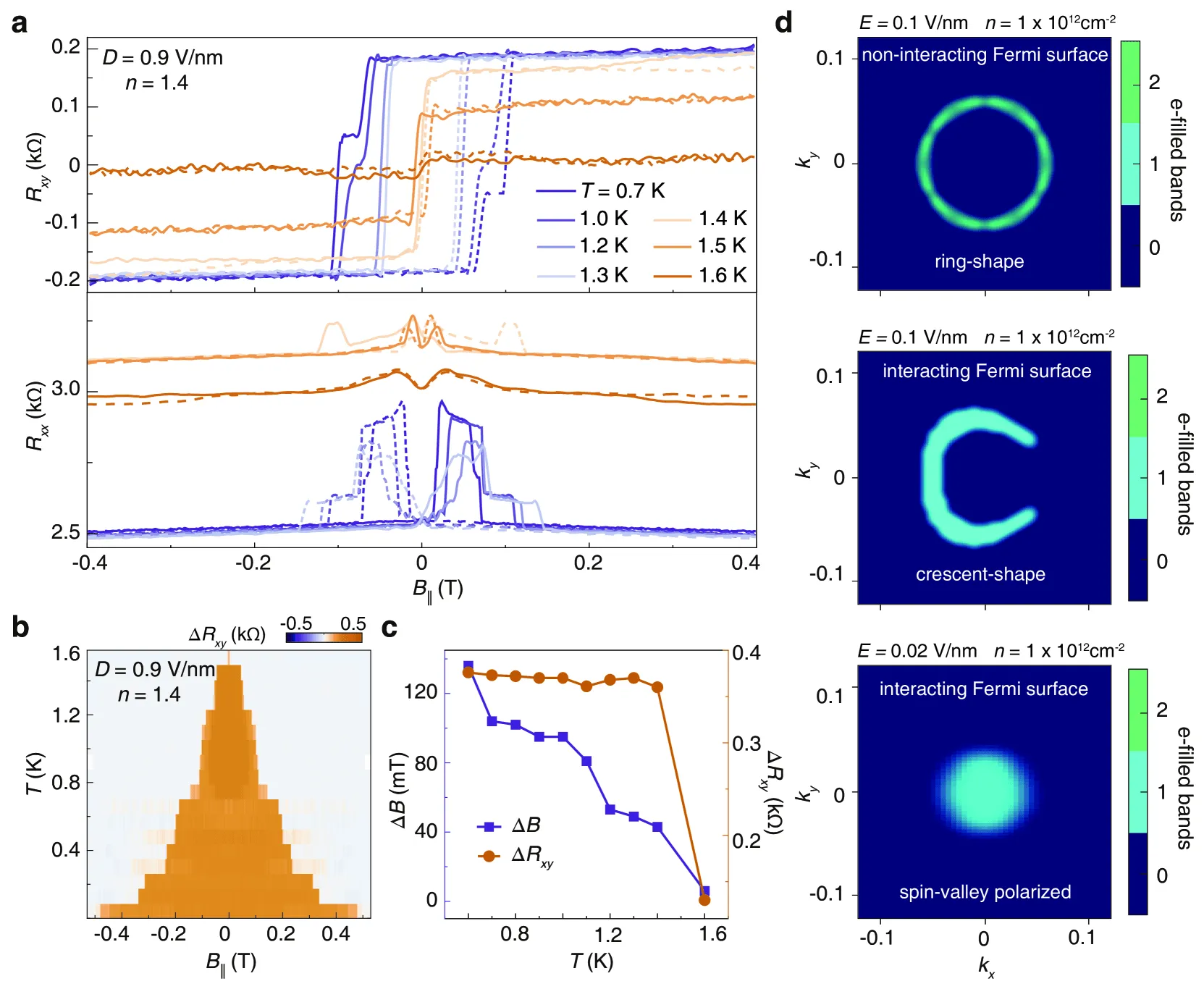

通常、無秩序な状態では円環状（リング状）に分布しているフェルミ面が、相互作用の果てに歪んだ「三日月（クレセント）型」へと変貌を遂げる。この非対称な波のうねりこそが、電子に特殊な軌道運動を強要する。スピンの向き（自転）に一切依存せず、電子が空間を波として進む純粋な軌道運動（公転）の偏りだけで、電子一つあたり約 $2.2 , \mu_B$（ボーア磁子）という強大な面内軌道磁化を発生させているのである。
これまでの物理学が、スピン軌道相互作用という重い金属の性質に頼らざるを得なかった「面内磁化による異常ホール効果」を、純粋な炭素のネットワークが、電子同士の協調的な相関効果だけで成し遂げた。これは物性物理学における壮大なトリックの解明と言える。
オービトロニクスの夜明け。次世代コンピューティングへの道標と残された障壁
今回の次元横断的（トランスディメンショナル）な物理現象の発見がいかに特異な位置づけにあるか、従来技術とのマクロな比較を通じて整理しておく。
| 特徴 | 2D 異常ホール効果 | 3D 異常ホール効果 | 次元横断的（TDAHE） |
|---|---|---|---|
| 代表的な物質系 | モアレグラフェン、薄膜磁性体 | 強磁性金属（鉄、コバルト等） | 9層ロンボヘドラルグラフェン |
| 電子の散乱（厚さ方向） | 存在しない（厚みがないため） | 平均自由行程より厚く散乱多 | 平均自由行程と同等か薄い（無散乱） |
| 軌道運動の方向 | 平面内（in-plane）のみ | 散乱により平均化され平面内主体 | 面内と面外の両方でコヒーレント |
| 磁化の方向 | 面外（垂直）のみ | 面外主体 | 面内（水平）と面外（垂直）が共存 |
| 面内磁化の起源 | （原理的に実現困難） | スピン軌道相互作用（SOC）に依存 | スピン非依存・純粋なクーロン相互作用 |
この発見は、学術的な知的好奇心を満たす次元に留まらない。スピン軌道相互作用に依存せずに巨大な軌道磁化を操作できるという事実は、現代の電子工学を支えるスピントロニクスに代わる、次世代の「オービトロニクス（電子の軌道自由度を用いた情報処理技術）」の基盤となる確かな可能性を秘めている。
現在のデータセンターやAIサーバーで深刻化している莫大な電力消費を抑えるため、世界中の半導体企業は磁気抵抗メモリ（MRAM）の実用化と高性能化にしのぎを削っている。現在の主流であるMRAMは垂直磁化方式を採用しているが、情報を書き換える際のスピン注入効率や素子の微細化において物理的な限界が見え始めている。 今回発見されたTDAHEの特性、すなわち「電流の流れる方向と同じ向きの磁気状態を、外部の微小な電場や磁場で容易にスイッチングできる」という性質を応用すれば、従来のMRAMの構造を根本から見直し、超高密度かつ極低消費電力の次世代量子磁気メモリ素子を設計できる可能性がある。生成AIの爆発的な普及に伴う電力クライシスに対する、ハードウェア側からの究極の解答の一つになり得るのだ。
しかしながら、この革新的な技術が直ちにスマートフォンやサーバーに搭載されるわけではない。乗り越えるべき最大のハードルは「温度」である。現在の実験において、この巨大な面内ヒステリシスループは温度が $1.5 , \mathrm{K}$（約マイナス271度）を超えると急激に消失してしまう。熱による電子の無秩序な動きが、デリケートな三日月型のフェルミ面を容易に破壊してしまうためだ。実社会での社会実装（So Whatの実現）に向けては、この次元横断的な相を室温近傍まで安定化させるための新たな材料設計や、歪みエンジニアリングの導入が不可欠となる。
次元という概念そのものを拡張し、電子同士の純粋な相互作用が紡ぎ出した新しい量子相。9層の炭素のベールが引き剥がされた今、私たちがまだ見ぬ「トランスディメンショナル」な物質群の探索は、ここから本格的な幕を開ける。
