人類は古来より、大切なものを守るために「鍵」を用いてきた。真鍮の物理的な鍵であれ、現代の高度なデジタル暗号であれ、その根源的な設計思想は変わっていない。特定のパターンを物理的あるいは電子的な実体として保持し、それと合致するかどうかでシステムの扉を開くという仕組みである。だが、この数千年続いてきた静的な鍵の概念が、かつてない巨大な転換点を迎えようとしている。
私たちが直面しているのは、膨大な数のデバイスが毎秒のように繋がり合う超接続社会である。心臓のペースメーカー、自動運転車、さらには巨大なデータセンターを制御する産業システムなど、あらゆるものがネットワークに結びついている。この莫大な通信の安全性を担保するため、各デバイスの深奥には秘密のデジタル鍵が埋め込まれている。しかし、鍵を生成・配布・保管するという前提そのものが、現代のデジタルインフラにおける最大の脆弱性となりつつある。
限界を迎える「静的な要塞」とIoT時代のパラドックス
現在日常的に利用しているクラウドサービスやIoTデバイスの背後には、強固な数学的暗号アルゴリズムと、それを支える静的なデジタル暗号鍵が存在する。データは複雑な数式によって読解不可能な状態に変換され、正当な鍵を持つデバイスだけがそれを復元できる。この手法は長らくデジタルセキュリティの絶対的な基盤であった。
しかし、接続されるデバイスの数が数十億規模に達し、エッジコンピューティングや仮想環境が複雑に絡み合う現代において、この基盤は静かに崩壊の危機に瀕している。従来の認証システムは、あらかじめ固定されたデジタル鍵をデバイスのフラッシュメモリなどの内部ストレージに保存しておく必要がある。接続されるノードが増加すればするほど、これらの鍵を安全に管理し、定期的に更新するためのインフラコストとネットワーク負荷は幾何級数的に膨れ上がる。
ハッカーにとって、メモリに固定された鍵は格好の標的である。鍵が電子的なデータとして保存されている以上、どれほど高度な暗号技術を構築しようとも、物理的なチップの分解解析や、デバイスの消費電力の微小な変動を読み取るサイドチャネル攻撃によって、鍵そのものを外部から盗み出される危険性が常に付き纏う。さらに、圧倒的な計算力を持つ量子コンピューターの実用化が視野に入り始めたことで、現在の暗号技術の安全性は根底から揺らいでいる。特定の数学的困難さに依存した鍵は、量子アルゴリズムの前では容易に突破されてしまう可能性が高い。
この構造的な限界を打破するためには、鍵をあらかじめ電子データとして用意しておくという枠組みそのものを根本から覆す必要があった。
カオスを飼い慣らす。レーザーが刻む動的な「光の指紋」
こうしたパラダイムの転換に挑んだのが、キング・アブドゥッラー科学技術大学（KAUST）のYating Wanらの研究チームである。『Nature Electronics』に発表された彼らの研究は、予測不可能な物理現象をオンデマンドのセキュリティ鍵として利用するという大胆なアプローチを提示した。彼らが着目したのは、微小な半導体素子である垂直共振器面発光レーザー（VCSEL）が生み出す「カオス」である。
自然界におけるカオスとは、極めて複雑で予測不可能な振る舞いを指す。滝から流れ落ちる水しぶきの軌道や立ち上る煙の形を完全に予測することが不可能なように、特定の強い電流を注入されたVCSELから放射される光の信号も、光子と電子の複雑な非線形相互作用によって極めてランダムな波形を示す。この光の乱気流とも呼べる現象は、外部から完全に模倣したり予測したりすることは物理的に不可能である。
ここで一つの興味深い物理法則が介入する。同じデバイスに特定の電流や温度といった同じ条件を与えた場合、出力される光信号の微細な統計的特徴には、そのデバイスの製造過程で生じた極めてわずかな物理的差異に由来する「癖」が残るのである。チップ製造時のナノメートル単位の表面の凹凸や不純物の偏りが、万華鏡のように光の反射パターンを変化させ、デバイスごとに完全に一意の信号を生み出す。
研究チームはこれを、デバイス固有のハードウェア・フィンガープリント（指紋）として利用した。これは物理的複製困難関数（PUF：Physical Unclonable Function）と呼ばれるセキュリティ概念を、電子の世界から光の世界へと拡張したものである。

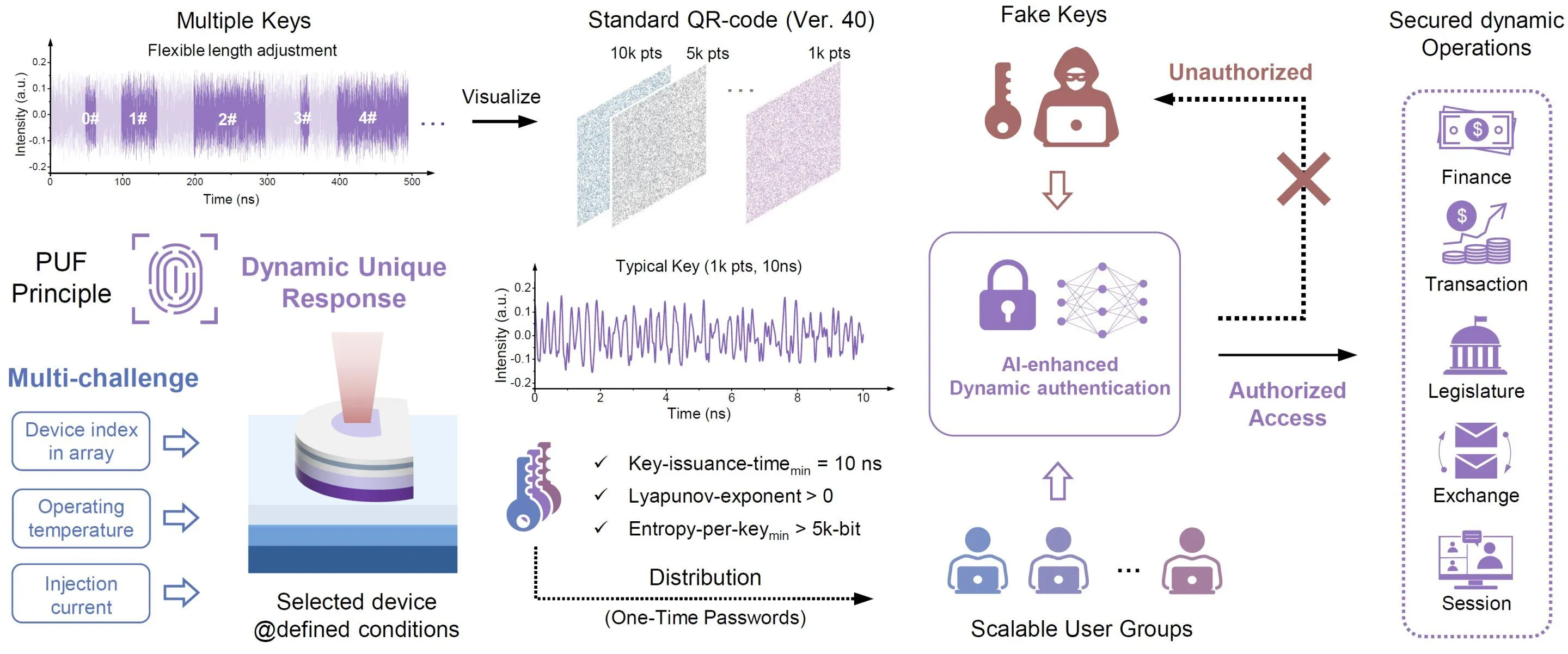

鍵をデバイスのメモリに保存するのではなく、認証が必要なその瞬間に、レーザーを駆動してカオス的な光の波から「その場限りの指紋」を自然発生させる。認証が終われば、レーザーのスイッチを切る。これにより鍵は文字通り虚空へと消滅し、窃取すべき物理的なデータはデバイスのどこにも存在しなくなる。
だが、この光の指紋には一つの難題があった。カオス的な光信号はあまりにも複雑かつ変動が激しいため、従来の決定論的な計算アルゴリズムでは、ノイズと本来の指紋の特徴を正確に識別することが困難だったのだ。この壁を突破するために導入されたのが、人工知能（AI）である。
研究チームは、レーザーを無秩序の源泉（エントロピーソース）に据え、AIモデルを高度な鑑定士のポジションに配置した。AIは膨大なデータからカオスの中に潜む微細なパターンを学習し、乱雑な光の波の中から「本物のデバイスが発した信号であるか」を瞬時に見抜くことができる。さらに、生成的なエンコーディングフレームワークを組み合わせることで、通信経路上で指紋情報が傍受されるリスクも排除した。エントロピーという物理世界の性質と、情報世界における高度なパターン認識能力を見事に融合させた成果である。
数値が語る圧倒的なブレイクスルー。光がもたらす超高速・超低消費電力
このフォトニックPUFシステムがもたらす真の価値は、その概念的な美しさに留まらず、実際のネットワークインフラに実装可能なレベルの圧倒的なパフォーマンスにある。KAUSTチームが実施した初期段階の実験において、このシステムは既存の電子ベースのPUF技術を凌駕する驚異的な数値を叩き出した。
実験結果によると、レーザー発光器は500 Gbps（ギガビット毎秒）を超える応答速度を記録した。これは、1秒間に5000億個の0と1の組み合わせを生成し処理できることを意味する。自動運転車やドローンのようなミリ秒単位の判断が命に関わるシステムにおいて、この速度は致命的な通信遅延を防ぐ。
さらに特筆すべきは、鍵の生成にかかる最小レイテンシ（遅延）が約10ナノ秒に抑えられている点である。10ナノ秒は1億分の1秒という、人間の知覚を遥かに超えた時間領域である。デバイスがネットワークに接続を試みた瞬間に、光の反射とAIの推論によって、ほぼゼロ遅延で厳密な認証が完了する。
エネルギー効率の面でも劇的な進化が見られた。1ビットの鍵データを生成するために消費されるエネルギーは、1ピコジュール（pJ）未満である。ピコは1兆分の1を意味する単位であり、これは従来の電気的な暗号処理と比較して数千分の一から数万分の一に相当する極低消費電力である。スマートウォッチのようなウェアラブルデバイスや、バッテリー交換が困難な遠隔地の環境センサーにとって、この極小のエネルギー消費は決定的な優位性となる。
| 比較項目 | 従来のデジタル鍵認証 | 電子ベースPUF（SRAM PUF等） | 本研究のフォトニックPUF + AI認証 |
|---|---|---|---|
| 鍵の存在形態 | デバイス内のメモリに静的データとして保存 | 回路の初期状態から動的に生成 | レーザーの物理的ダイナミクスから動的に生成 |
| 耐ノイズ性・エラー率 | データを直接読み取るためノイズ影響は少ない | 温度変化や電磁ノイズに極めて弱く、エラー訂正が必須 | 光通信のため電磁干渉を受けず、AI補正により極めて安定 |
| セキュリティリスク | メモリからの物理的・電子的窃取のリスクが常存 | メモリ保存はないが、サイドチャネル攻撃の対象になり得る | 生成直後に消滅し、光信号の傍受も困難なため窃取が不可能 |
| 処理速度のボトルネック | 複雑な数学的計算による暗号化・復号化の遅延 | 誤り訂正回路によるレイテンシの増大と処理オーバーヘッド | AIによる光信号の瞬時検証（レイテンシ約10ナノ秒） |
| エネルギー消費 | 計算処理に伴う継続的で膨大な電力消費 | 誤り訂正回路を駆動するための電力消費が課題 | 1ビットあたり1ピコジュール未満という極低消費電力 |
マクロな視座：シリコンの限界を超え、光がセキュリティの根幹を担う未来
マクロな業界文脈において、この発見はサイバーセキュリティの根幹を「電子」から「光（フォトニクス）」へと移行させる強力な推進力となる。
現在、世界のデータトラフィックは爆発的に増加しており、シリコンベースの電子回路の処理能力は微細化の物理的な限界に直面している。これに加え、前述の通り量子コンピューターの実用化が現実味を帯びてきたことで、数学的困難さに依存した従来の暗号方式の安全性が揺らいでいる。
いわゆる「ポスト量子暗号」への移行が急務とされる中、物理法則の予測不可能性そのものを防御の壁とするPUF技術は、次世代のセキュリティとして期待を集めてきた。しかし、既存のSRAM PUFに代表される電子回路ベースのPUFには致命的な弱点があった。チップ起動時のわずかな電圧の違いなどを読み取る仕組みであるため、周辺温度の変動や他の回路から発せられる電磁ノイズの影響を極めて受けやすいのである。その結果、本来同じであるはずのハードウェア指紋にエラーが生じやすく、それを修正するための大掛かりな誤り訂正回路が必要不可欠となっていた。これが処理遅延（レイテンシ）を増大させ、消費電力を引き上げる大きな要因となっていた。

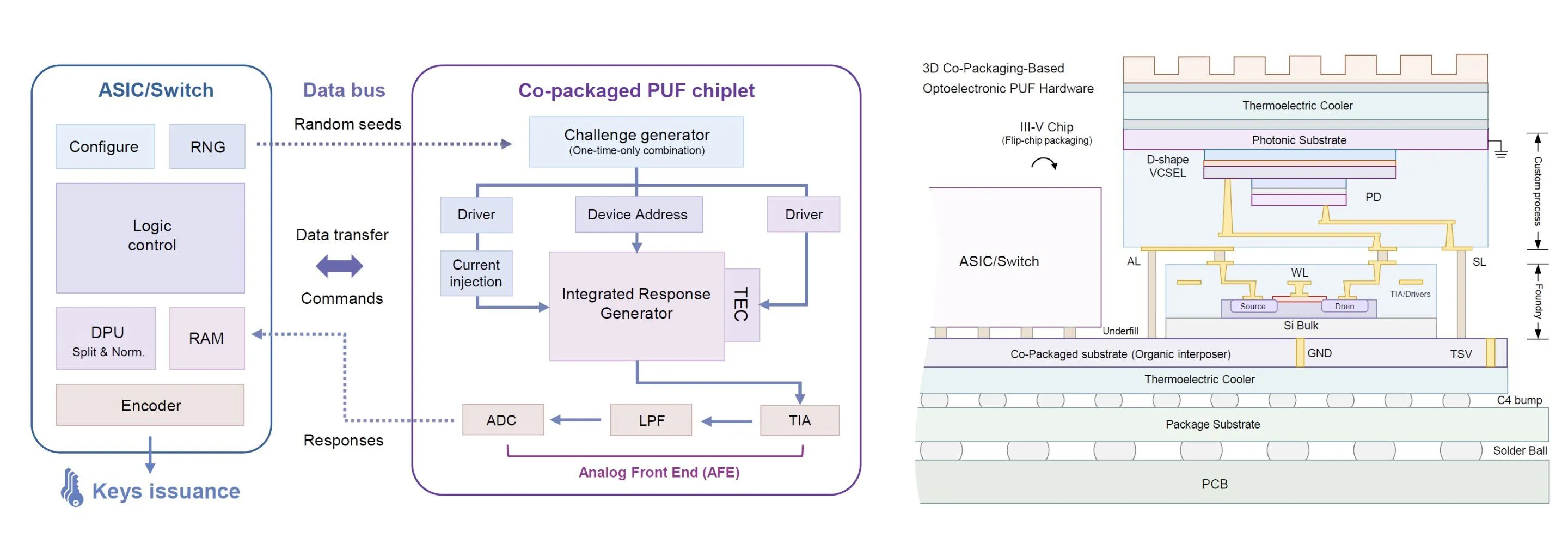

KAUSTの研究チームが提示したアプローチは、光という外部の電磁干渉を受けにくい媒体をエントロピーの源泉に用いることで、この課題を見事に克服した。研究のシニアオーサーであるYating Wanが強調するのは、これは「レーザーで興味深い物理現象を確認した」といった次元の話にとどまらないという点である。動的な鍵生成、AIによる検証、保護されたデータ伝送プロトコル、さらには電子回路と光回路を組み合わせた3D協調パッケージングのハードウェア設計まで、すべてを統合したフルスタックの認証システムを構築したのである。
近年、量子鍵配送（QKD）などの量子暗号技術が通信経路上の盗聴を完全に防ぐ手段として注目を集めている。しかし、通信の端点にいるデバイス自体が本物であるかを確認する「認証」のプロセスにおいては、依然として強固なハードウェア・セキュリティが求められる。いかに通信経路を量子力学的に保護しようとも、端末自体が偽装されていればシステム全体が乗っ取られてしまう。フォトニックPUFは、このエンドポイントにおける強固な本人確認技術として、将来の量子通信ネットワークとも完璧に補完し合う関係にある。
クラウドサーバーからエッジデバイス、あるいは将来の6G通信ネットワークにおいて、光回路を用いた「偽造不可能なルート・オブ・トラスト（信頼の根源）」が標準的なインフラとして組み込まれる未来を示唆している。
実装への道程と残された未開拓領域
圧倒的な可能性を示す本研究であるが、厳格に管理された実験室の環境から、予測不可能な変数が無数に存在する現実世界のフィールドへと移行するためには、いくつかの未解決の課題が残されている。
現在、このシステムは概念実証のプロトタイプ段階にある。光デバイスは非常に繊細なシステムであり、微小な環境変化が光の振る舞いに予期せぬ影響を与える。研究チームが次のフェーズとして掲げているのは、過酷な現実条件下での長期的な動作安定性の検証である。
例えば、デバイスが屋外の極端な高温や低温に晒された場合、部材の熱膨張による温度ドリフトがAIの指紋認識率にどのような誤差をもたらすか。また、車載機器などで想定される継続的なパッケージング応力、あるいは数年にわたるレーザー素子自体の経年劣化が、カオス的な光信号の統計的特徴をどのように変質させるかを明らかにする必要がある。これらは商業化に向けた不可欠な検証ステップである。
さらに、このシステムをより大規模なVCSELアレイに拡張し、光の源であるフォトニクス部分と、それを制御・処理する電子回路をいかに高密度かつ安価に大量生産するかという製造プロセス上の課題も立ちはだかる。数百万台のデバイスが同時接続する巨大なクラウド環境での運用を想定し、システム全体に対する大規模なサイバー攻撃シナリオでのストレステストも継続的に行う必要がある。
本研究が切り拓いた地平は極めて広大である。膨大なコストをかけて「保存された鍵」を管理し、それを奪い合うサイバー空間の不毛な争いに終止符を打ち、必要な瞬間に光が作り出す「一度きりの指紋」で接続の正当性を証明する。光物理学の深淵と人工知能の認識能力が融合したこの小さなレーザー素子は、次世代の超接続社会において最も強固で不可視の盾となるはずだ。
