人工知能の進化は今、クラウドという名の巨大なデータセンターから脱却し、私たちの手元にあるワークステーションへと物理的な回帰を果たそうとしている。単純なチャットボットの時代は終わり、自律的にタスクを計画し、システム全体を横断して実行する「エージェント型AI」が次世代の労働力として台頭し始めた。ここで開発者たちが直面しているのは、計算資源の圧倒的な不足という物理法則の壁だ。

数千億パラメータに達する巨大言語モデル(LLM)を動かすには、膨大なデータを作業領域に保持するためのビデオメモリ(VRAM)が必須となる。しかし、現在市場に流通している一般的なディスクリートGPU(dGPU)は、コンシューマー向けの最高峰であっても24GB程度のVRAMしか備えていない。超巨大なAIを起動しようとすればシステムは即座にメモリ枯渇に陥り、かといってクラウド上のAPIに依存すれば、通信遅延とAPIコールごとに発生する莫大な課金が開発プロジェクトの予算を瞬時に食いつぶす。

これまで、この「大容量メモリの壁」を越えられる選択肢は極めて限定的だった。CPUとGPUで巨大なメモリ空間を共有する「ユニファイドメモリ」アーキテクチャを持つAppleのMシリーズチップか、あるいはNVIDIAが提供する極めて高価な専用ハードウェアを導入するほかなかった。PC市場の支配者であるはずのx86プラットフォームは、事実上この最先端のAI開発という高みから締め出されていたのだ。

しかし2026年5月、AMDはこの膠着状態を力技で粉砕する。新たに発表された「Ryzen AI Max PRO 400」シリーズ(開発コードネーム:Gorgon Halo)は、x86の歴史に刻まれる巨大な特異点となる。最大192GBという暴力的なまでのユニファイドメモリをサポートし、そのうち160GBをAI処理専用のVRAMとして割り当て可能なこのAPUは、単一のチップで3,000億パラメータ超えのLLMをローカルで駆動する。これはPCの在り方そのものを根底から覆すパラダイムシフトの到来だ。

AD

クラウドの従量課金とVRAM枯渇という二重の呪い

エージェント型AIの開発において、モデルの重さは従来の比ではない。エージェントは過去の対話履歴(コンテキストウィンドウ)を長く記憶し、複数のタスクを並列して処理するために、広大なメモリ空間を常時占有する。OpenClawのような自律型AIフレームワークを開発するチームが、わずか1ヶ月の間にクラウドAIのAPI使用料として130万ドル(約2億円)もの「トークン課金」を請求された事件は、クラウド依存のリスクを如実に示している。

開発者たちはローカル環境でのAI実行を渇望しているが、ハードウェアの制約がそれを阻んできた。NVIDIAのRTX 4090のようなハイエンドGPUは圧倒的な計算力を持つものの、VRAMは24GBに制限されている。複数の巨大AIエージェントを同時に走らせるには、このグラフィックカードを何枚も並列接続するしかなく、消費電力も物理的なスペースも現実の枠を逸脱する。

結果として、AI開発の現場ではAppleのMac Studio(特に大容量メモリを積んだUltraモデル)や、NVIDIAのDGX Spark4,700ドル128GBメモリを搭載したLinux専用機)といった特定のニッチなハードウェアが特権的な地位を占めてきた。Windowsや一般的なLinux環境で動くx86ベースのPCは、演算性能(TOPS)をいくら高めても、巨大なデータを流し込むための「器」が小さすぎるために、高度なAI開発の主戦場から脱落しつつあった。

Gorgon Haloが提示する192GBの広大な専用グラウンド

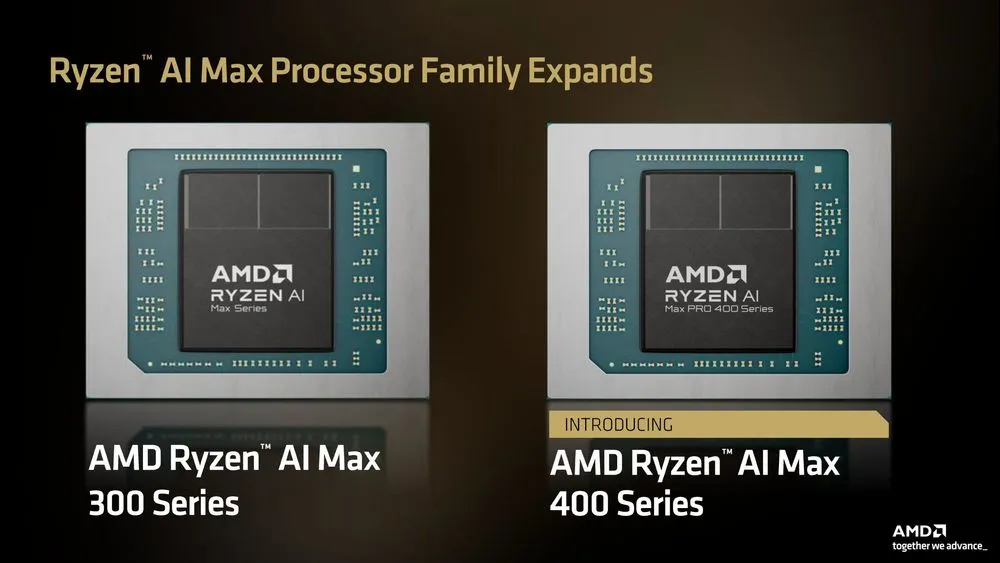

この構造的敗北に対するAMDの解答が、Ryzen AI Max PRO 400シリーズである。前世代の「Strix Halo(Ryzen AI Max 300シリーズ)」をマイナーチェンジしつつ、メモリコントローラーに劇的なメスを入れたこの新アーキテクチャは、システム全体で最大192GBのLPDDR5Xメモリへのアクセスを可能にした。

最大の特徴は、この192GBのうち、実に160GBを内蔵GPU(iGPU)のVRAMとして完全に切り出せる点にある。これは、先述した民生用最高峰のグラフィックスカードを6枚以上束ねて初めて得られるデータ空間を、たった一つのプロセッサの至近距離に構築したことに等しい。

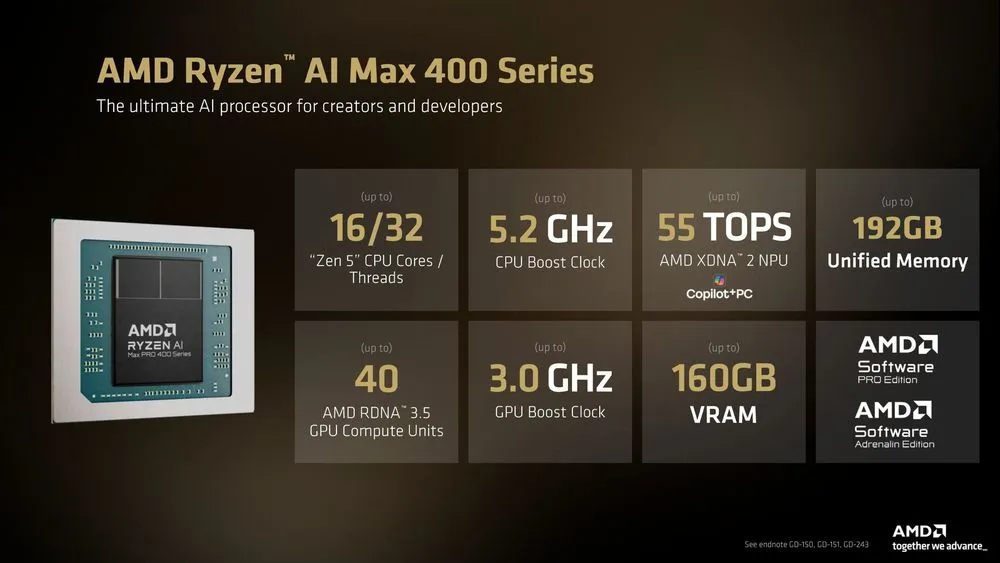

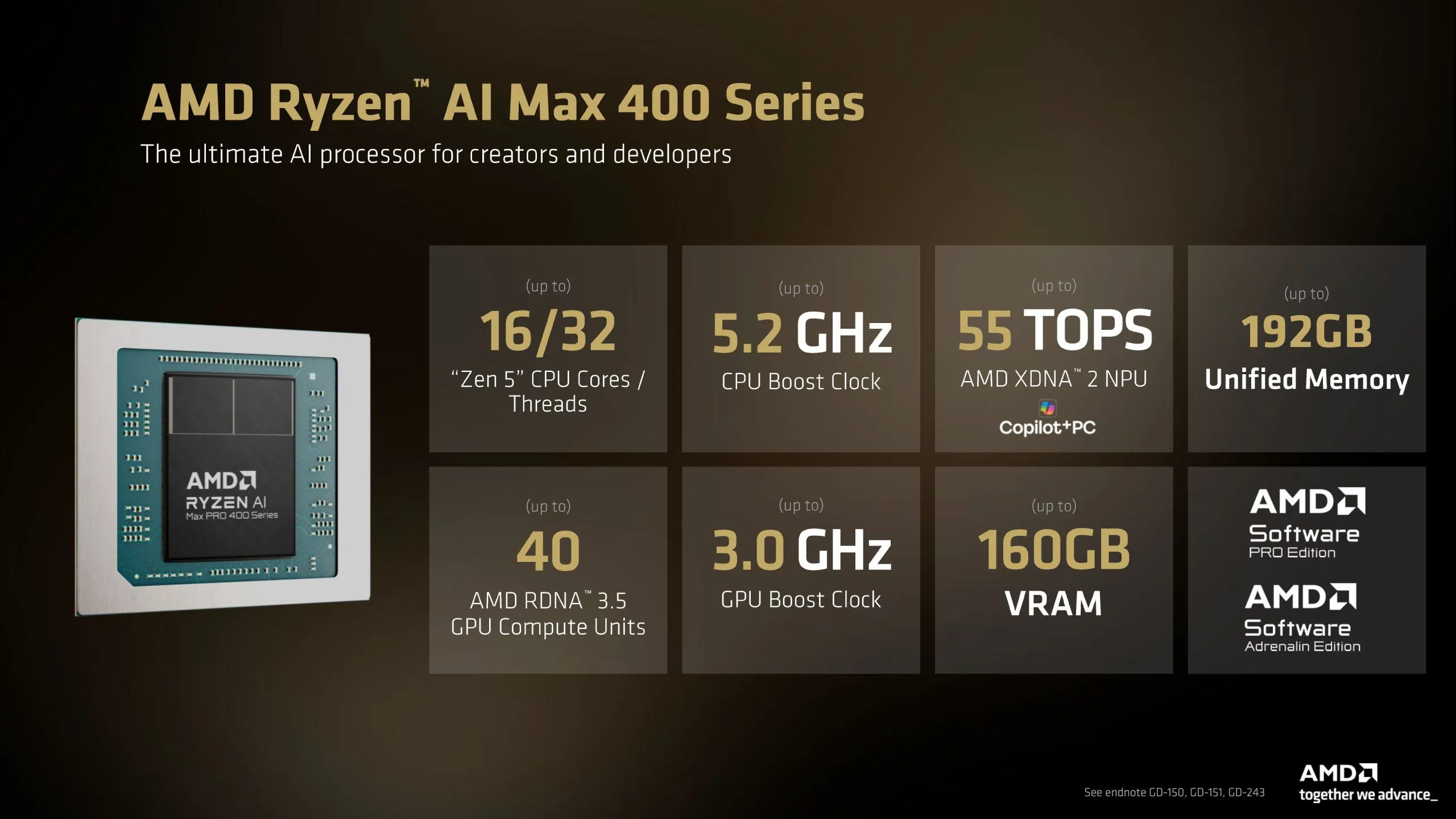

16コアのZen 5 CPU、40基のRDNA 3.5グラフィックス、そして最大192GBのユニファイドメモリという巨大なリソースを1つのパッケージに封じ込めたRyzen AI Max 400シリーズの構造。(Credit: AMD)

チップの内部構造も抜かりなく強化されている。CPUには最新の「Zen 5」アーキテクチャを採用し、グラフィックスには「RDNA 3.5」、AI特化の演算を担うNPUには「XDNA 2」を統合。前世代と同じアーキテクチャの組み合わせでありながら、限界までクロック周波数を引き上げた。システム全体の消費電力(TDP)は45Wから最大120Wの間で動的に設定可能であり、デスクトップ級のワークステーションから高性能なモバイルPCまで、幅広いフォームファクタへの搭載を想定している。

この巨大なメモリ空間と演算コアの統合により、Ryzen AI Max 400シリーズは、x86クライアントプロセッサとして史上初めて3,000億(300B)パラメータ以上の巨大言語モデルをローカルで実行できる能力を獲得した。300Bという規模は、複雑な推論や高度なプログラミング支援を行うエンタープライズ級のAIモデルを、一切の量子化(データ圧縮による精度低下)を伴わずに、あるいは極めて軽微な圧縮のみでフル稼働させられることを意味する。

AD

限界まで引き上げられたシリコンのポテンシャル

AMDが投入する初期ラインナップは、明確に異なる3つの層(SKU)で構成されている。プロフェッショナルなクリエイターやAIエンジニアに向けた「PRO」ブランドを冠しており、IntelのvProに対抗する強固なエンタープライズ向けセキュリティおよび管理機能を内包している。

プロセッサ コア/スレッド (CPUアーキテクチャ) 最大ブーストクロック NPU性能 内蔵GPU (コンピュートユニット数) 最大メモリ (VRAM割当上限)
Ryzen AI Max+ PRO 495 16 / 32 (Zen 5) 5.20 GHz 55 TOPS Radeon 8065S (40 CUs) 192GB (160GB)
Ryzen AI Max PRO 490 12 / 24 (Zen 5) 5.00 GHz 50 TOPS Radeon 8050S (32 CUs) 192GB (160GB)
Ryzen AI Max PRO 485 8 / 16 (Zen 5) 5.00 GHz 50 TOPS Radeon 8050S (32 CUs) 192GB (160GB)
(比較) Ryzen AI Max+ 395 16 / 32 (Zen 5) 5.10 GHz 50 TOPS RDNA 3.5 (40 CUs) 128GB (96GB)

フラッグシップとなる「Ryzen AI Max+ PRO 495」は、16コア32スレッドの計算資源を持ち、前世代から100MHz引き上げられた5.20GHzで駆動する。内蔵GPUのRadeon 8065Sは40基のコンピュートユニット(CU)を擁し、こちらも最大3.00GHzへとブーストクロックが向上。AI処理の中核となるNPUは55 TOPS(1秒間に55兆回の整数演算)の性能を発揮する。

注目すべきは、下位モデルである490や485であっても、192GBという広大なメモリサポートが据え置かれている点だ。CPUのコア数やGPUの描画性能を落とした構成であっても、巨大なLLMをメモリにロードする能力自体は損なわれない。これは「描画やゲーム性能は不要だが、AIエージェントを動かすための広大なVRAMだけが欲しい」という開発者の切実な要求に完璧に応える設計思想である。もっとも、高騰するDRAM価格を前にして、OEM各社がこの下位モデルに実際に最大容量の192GBメモリを組み合わせるかは未知数だ。PCメーカーのシステム設計と緻密な価格戦略が、この尖った設計思想を現実の製品へと昇華させる鍵を握っている。

DGX Sparkを狙い撃つ「Ryzen AI Halo」の衝撃

優れたシリコンも、それを活かすハードウェアとソフトウェアの生態系がなければ無用の長物と化す。AMDはチップ単体の発表に留まらず、このプロセッサを搭載した開発者向けのリファレンスハードウェア「Ryzen AI Halo」プラットフォームを同時に公開した。

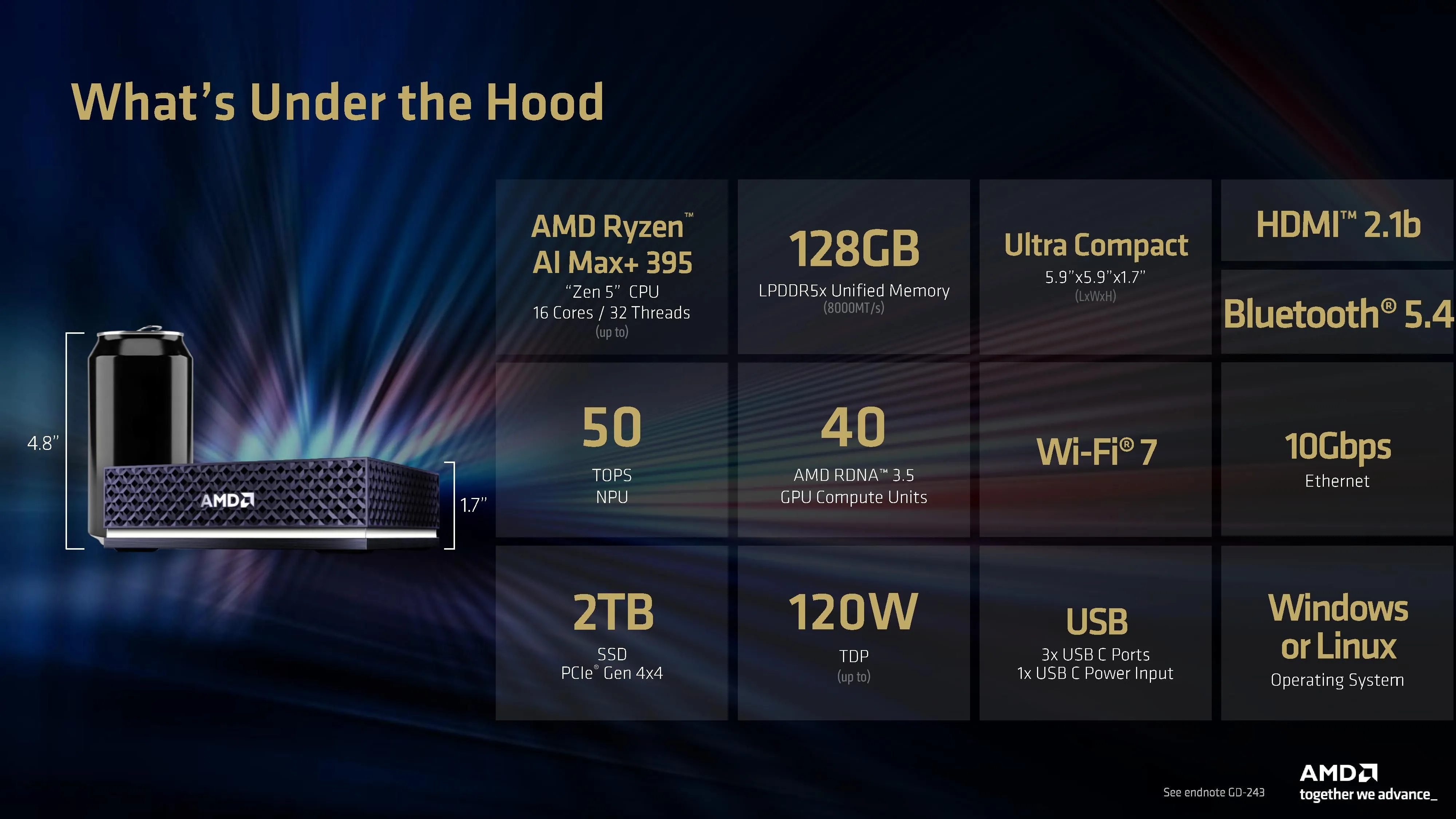

コンパクトな筐体にWi-Fi 7や10Gbpsイーサネットなどの最新インターフェースを詰め込んだRyzen AI Haloプラットフォーム。ローカルで巨大AIを開発するためのすべてが揃っている。(Credit: AMD)

2026年6月から北米のMicro Center限定で予約が開始される初期モデルは、前世代のRyzen AI Max+ 395と128GBのメモリ、2TBのストレージを搭載して3,999ドル(約60万円)という戦略的な価格設定がなされている。続く第3四半期(Q3)には、192GBメモリを搭載した真の完全体であるGorgon Haloモデルへとアップデートされる予定だ。

この価格設定と仕様は、明確にNVIDIAの「DGX Spark」を射程に捉えている。4,700ドルで販売されているDGX SparkはLinux環境専用であるのに対し、Ryzen AI HaloはLinuxとWindowsの双方をシームレスにサポートする。開発者はPyTorch、vLLM、Ollamaといった使い慣れたオープンソースツールを用いてLinux上でプロトタイピングを行い、そのままWindowsの実稼働環境へと展開できる。

AMDが公開したベンチマークデータによれば、GLM 4.7 Flash 30Bモデルの推論において、Ryzen AI HaloはDGX Sparkを最大14%上回るトークン生成速度を記録している。AMDの試算では、1日あたり600万トークンを消費するような開発環境において、このローカルマシンは月額750ドルものクラウドAPI課金を削減し、導入からわずか6ヶ月でハードウェア投資の元が取れるという。

AD

DRAM枯渇市場という重いトレードオフ

技術的な熱狂の裏で、AMDには解決すべき現実的なハードルが残されている。それは、192GBものLPDDR5Xメモリを安定して調達し、製造できるかというサプライチェーンの問題だ。

現在、世界の半導体市場は深刻なDRAM不足と価格高騰の波に飲まれている。競合であるAppleでさえ、メモリ供給の制約からMac Studioの512GBオプションを密かに廃止し、一時的に最大容量を96GBにまで制限せざるを得ない事態に直面した。このような市況の中で、192GBもの高速なユニファイドメモリをコンシューマーおよびエンタープライズ市場向けに安定供給することは、AMDの調達能力に対する極めて厳しいストレステストとなる。

また、来週にはIntelから次世代チップ「Core Ultra Series 3(開発コードネーム:Panther Lake)」が正式にリテール市場へ投入される予定だ。IntelもまたAI PC市場における主導権奪還に向けて苛烈なマーケティングを展開しており、プラットフォーム全体でのソフトウェア最適化やOEMメーカーへの営業力においてAMDを脅かす存在である。

クラウドから手元のPCへとAIが急降下する現在。Ryzen AI Max 400シリーズは、x86プラットフォームが再び技術革新の中心地へと返り咲くための強烈な一撃となる。192GBのユニファイドメモリという暴力的なまでの物理リソースが、エージェントAIの進化をどれほど加速させるのか。開発者たちの熱狂的な視線は今、2026年後半の製品出荷に向けられている。
